Podłączanie lampy 3 przewody (L, N, PE) - Poradnik krok po kroku

Przy lampie z trzema przewodami najważniejsze jest nie samo połączenie żył, ale zrozumienie, która z nich jest fazą, która neutralnym, a która przewodem ochronnym. W praktyce chodzi o bezpieczne podłączenie oprawy zgodnie z oznaczeniami, bez zgadywania na podstawie samego koloru. Pokażę, jak zrobić to spokojnie, krok po kroku, oraz kiedy lepiej zatrzymać się i poprosić o pomoc elektryka.

Co oznaczają trzy przewody w lampie z przewodem ochronnym

W lampach i kinkietach z metalową obudową trzy żyły zwykle oznaczają klasyczny układ: L jako przewód fazowy, N jako neutralny i PE jako ochronny. Ten ostatni nie służy do zasilania lampy, tylko do odprowadzenia prądu w sytuacji awaryjnej, gdyby doszło do uszkodzenia izolacji i napięcie pojawiło się na obudowie.

To właśnie dlatego oprawy z przewodem ochronnym traktuję inaczej niż lekkie lampy bez metalowych elementów dostępnych dla użytkownika. Jeśli producent przewidział PE, nie jest to dodatek „na wszelki wypadek”, tylko część bezpieczeństwa całej oprawy. W praktyce najczęściej spotykam układ klasy I, gdzie uziemienie jest obowiązkowe, oraz klasę II, w której ochrony PE nie stosuje się w ogóle.

Jest jednak ważny wyjątek: jeśli instrukcja producenta pokazuje dwa przewody fazowe albo układ sterowania dwoma sekcjami świecenia, nie zakładaj automatycznie, że trzeci przewód jest ochronny. W takich oprawach schemat z dokumentacji ma pierwszeństwo przed intuicją, bo to on rozstrzyga, co naprawdę oznacza każda żyła. Ten detal najlepiej wyjaśnia, dlaczego przed montażem trzeba spojrzeć nie tylko na kolory, ale i na oznaczenia zacisków.

Jak przygotować bezpieczny montaż

Ja zaczynam zawsze od wyłączenia odpowiedniego zabezpieczenia w rozdzielnicy, a nie od samego włącznika na ścianie. Włącznik odcina zwykle tylko fazę, ale w instalacji nadal mogą być przewody pod napięciem, więc bez sprawdzenia niczego nie podłączam. Potem potwierdzam brak napięcia miernikiem lub próbnikiem dwubiegunowym, bo to jest ta chwila, w której robi się różnicę między ostrożnością a rutyną.

Do pracy przydają się podstawowe narzędzia: wkrętak izolowany, ściągacz izolacji, złączki dopasowane do przekroju przewodów, miernik napięcia i latarka. Dobrze jest też mieć pod ręką instrukcję lampy, bo producent często podaje tam nie tylko schemat połączeń, ale również to, czy zacisk ochronny jest na obudowie, czy wewnątrz puszki przyłączeniowej.

• Wyłącz właściwy obwód w rozdzielnicy.
• Sprawdź brak napięcia na wszystkich żyłach.
• Odczytaj oznaczenia L, N i PE na oprawie.
• Usuń izolację tylko na długość zalecaną przez złączkę.
• Przygotuj miejsce tak, aby przewody nie były napięte po zamknięciu osłony.

Takie przygotowanie zajmuje kilka minut, ale później oszczędza nerwów przy samej instalacji. Gdy wszystko jest już zabezpieczone, można przejść do właściwego połączenia przewodów.

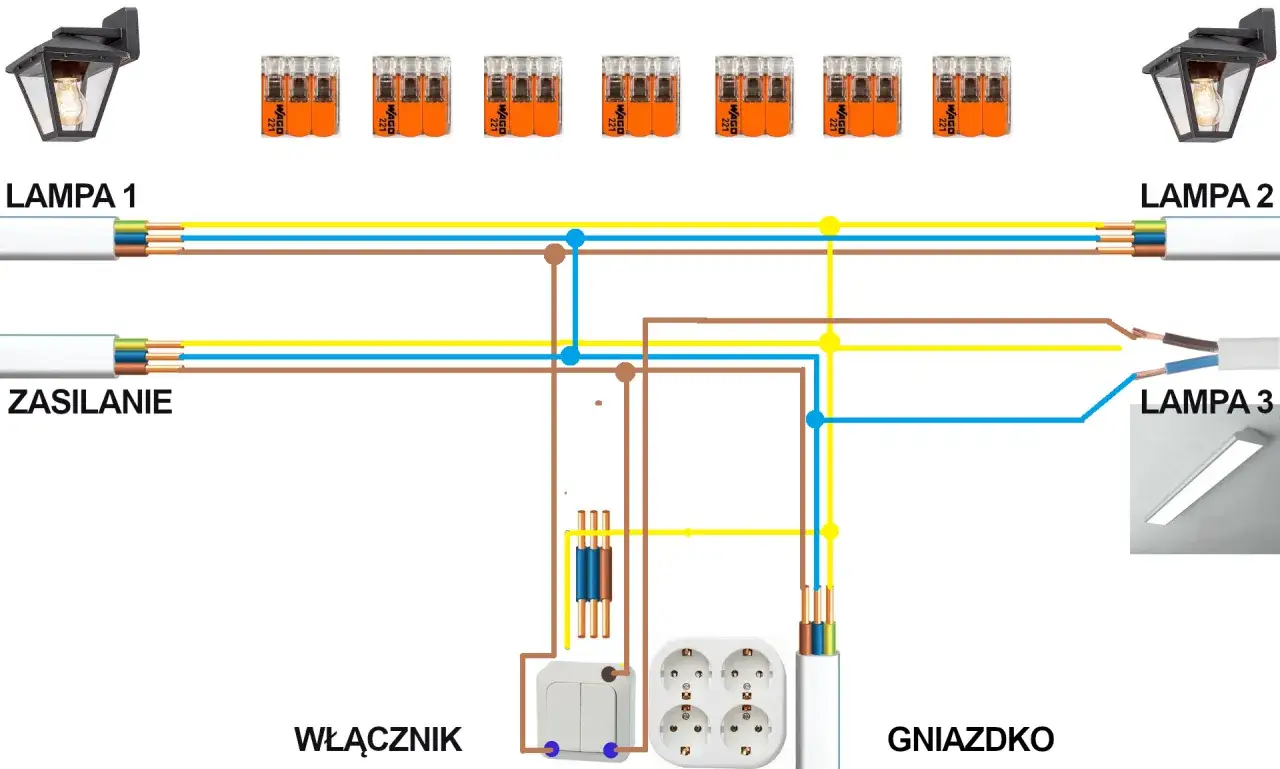

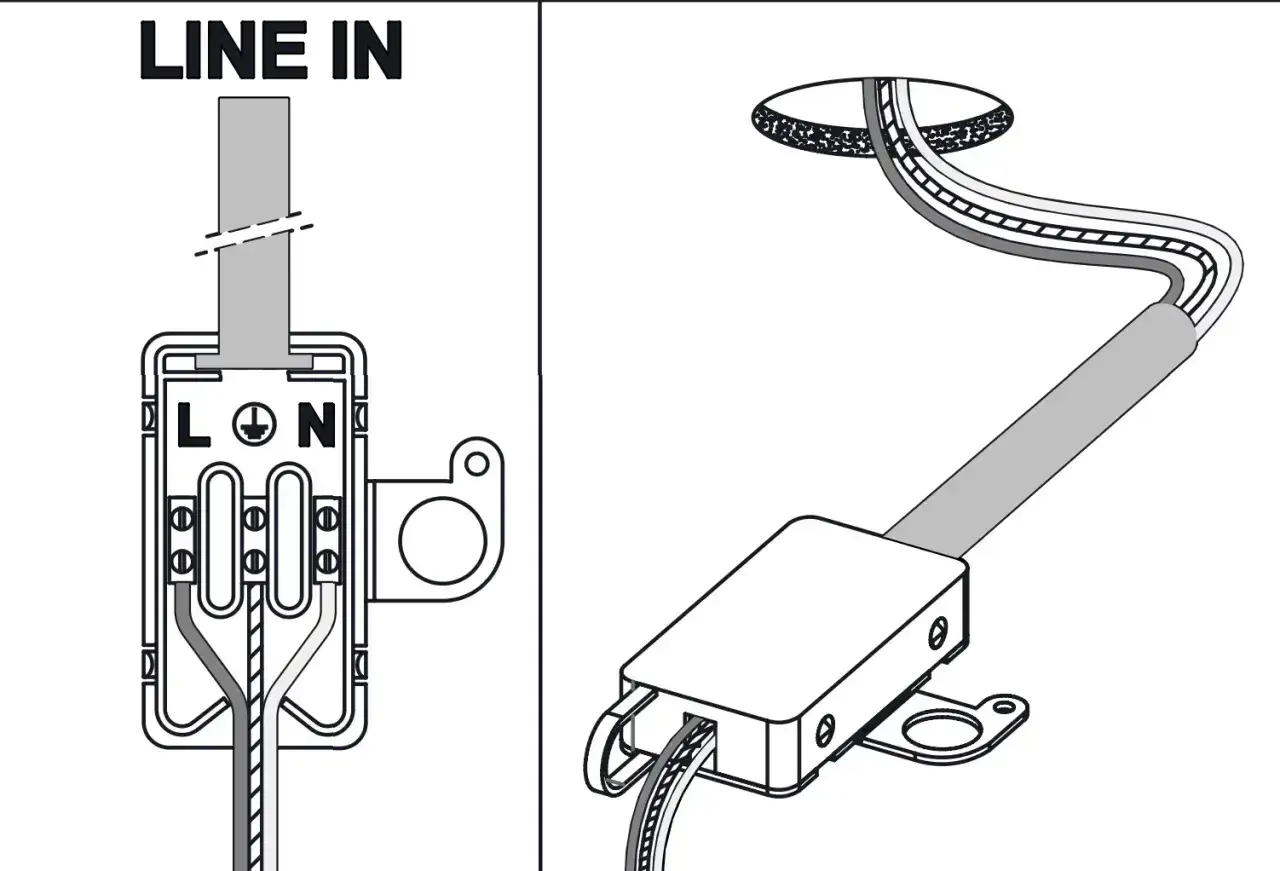

Jak podłączyć lampę krok po kroku

W samym montażu nie chodzi o siłę, tylko o kolejność. Najpierw dopasowuję przewody zgodnie z oznaczeniami, dopiero potem zamykam połączenie w złączce i mocuję oprawę. To prosty proces, ale każdy etap ma znaczenie dla bezpieczeństwa i późniejszej trwałości połączenia.

1. Sprawdź oznaczenia na lampie i w puszce sufitowej.
2. Połącz przewód fazowy instalacji z zaciskiem L w oprawie.
3. Połącz przewód neutralny z zaciskiem N.
4. Przewód ochronny PE przyłącz do zacisku uziemiającego lub metalowej części wskazanej przez producenta.
5. Upewnij się, że miedź nie wystaje poza złączkę i że żyły siedzą stabilnie.
6. Ułóż przewody tak, aby po przykręceniu lampy nie były zagięte pod ostrym kątem.
7. Włącz zasilanie i sprawdź, czy oprawa działa bez trzasków, migotania i wybijania zabezpieczenia.

Najważniejszy punkt to przewód ochronny. W lampach z metalową obudową PE ma realnie odprowadzić napięcie w razie awarii, dlatego nie wolno go traktować jak opcjonalnej żyły. Jeśli oprawa jest wykonana poprawnie, zwykle ma osobny zacisk uziemiający albo punkt do przykręcenia przewodu ochronnego pod śrubę. Właśnie tam powinien trafić żółto-zielony przewód.

Przy połączeniach stosuję złączki sprężynowe albo inne rozwiązania dopuszczone do danego przekroju, bo połączenie ma być stabilne także po latach. Skręcanie przewodów „na szybko” i owinięcie ich taśmą to zły zwyczaj, który potrafi ujawnić się dopiero wtedy, gdy lampa zaczyna migać albo grzać się w miejscu styku.

Co zrobić, gdy kolory albo liczba przewodów się nie zgadzają

To jeden z najczęstszych problemów przy wymianie oświetlenia. W teorii układ jest prosty, ale w starszych mieszkaniach kolory mogą nie odpowiadać współczesnemu standardowi, a czasem z sufitu wychodzą tylko dwa przewody, choć oprawa wymaga trzech. W takiej sytuacji nie opieram się wyłącznie na kolorze, tylko na pomiarze, oznaczeniach i dokumentacji lampy.

Jeśli w suficie nie ma przewodu ochronnego, a oprawa ma metalową obudowę i wymaga PE, nie traktuję tego jako drobnej niedogodności. To sygnał, że instalacja i oprawa mogą do siebie nie pasować pod względem bezpieczeństwa. W praktyce najrozsądniej jest wtedy skonsultować układ z elektrykiem, zamiast szukać prowizorycznego rozwiązania.

Najczęstsze błędy, które psują montaż albo bezpieczeństwo

W serwisie oświetlenia widzę podobne błędy zaskakująco często. Nie wynikają z braku chęci, tylko z pośpiechu i zaufania do samego koloru przewodu. A to za mało, zwłaszcza gdy oprawa ma przewód ochronny.

• Łączenie PE z N, bo „tak działało kiedyś” - to błąd i potencjalne zagrożenie.
• Podłączanie lampy bez sprawdzenia napięcia w obwodzie.
• Zbyt krótkie lub zbyt długie odizolowanie żyły, przez co połączenie jest słabe.
• Dociskanie przewodów na siłę, bez upewnienia się, że siedzą w odpowiednim zacisku.
• Ignorowanie instrukcji producenta, gdy schemat różni się od standardowego układu.
• Zostawienie przewodu ochronnego luzem w obudowie zamiast jego prawidłowego przyłączenia.

Objawy złego podłączenia też są dość czytelne: lampa nie świeci, świeci niestabilnie, wybija zabezpieczenie, grzeje się w miejscu połączenia albo przy dotknięciu metalowej obudowy czuć niepokojące napięcie. Każdy z tych sygnałów oznacza, że trzeba wrócić do połączeń, a nie testować instalację „jeszcze raz, może ruszy”.

Jeżeli po poprawnym połączeniu nadal coś wygląda niepewnie, nie zakładam, że problem „sam się ułoży”. Przy oświetleniu najtańsza oszczędność często kończy się najdroższą poprawką, dlatego lepiej od razu sprawdzić źródło błędu niż udawać, że go nie ma.

Kiedy lepiej zatrzymać się i wezwać elektryka

Są sytuacje, w których samodzielny montaż przestaje być rozsądny. Nie chodzi o straszenie, tylko o zwykłą ocenę ryzyka. Jeśli instalacja jest stara, przewody mają nietypowe kolory, brakuje PE albo widać ślady przegrzania, wtedy podłączenie lampy lepiej oddać specjaliście.

Warto też przerwać pracę, gdy nie masz pewności, który przewód jest fazowy, a który neutralny, albo gdy różnicówka od razu reaguje po podłączeniu. To nie jest moment na kolejne próby „na chybił trafił”. W elektryce błędna diagnoza jest gorsza niż brak działania, bo może ukryć realny problem w instalacji.

Ja szczególnie polecam wezwanie fachowca w trzech przypadkach: w starszych mieszkaniach z aluminiowym okablowaniem, przy oprawach o dużej masie metalowej oraz wtedy, gdy lampa ma nietypowy schemat z dwoma obwodami sterowania. To właśnie tam granica między prostym montażem a serwisem instalacji robi się cienka.

W praktyce dobra decyzja to taka, po której oprawa działa, a instalacja pozostaje bezpieczna. Jeśli którykolwiek z tych warunków budzi wątpliwości, lepiej poświęcić chwilę na ocenę niż ryzykować awarię albo uszkodzenie nowej lampy.

Co zostawić po montażu, żeby następny serwis był prostszy

Po poprawnym podłączeniu lubię zostawić instalację w stanie, który ułatwi kolejną wymianę lampy. To drobne rzeczy, ale bardzo praktyczne: trochę zapasu przewodu, czytelne ułożenie żył w puszce i zachowana instrukcja oprawy. Dzięki temu następny montaż nie zaczyna się od zgadywania, co było gdzie podłączone.

Jeśli montujesz kilka opraw w domu, dobrym nawykiem jest zrobienie zdjęcia połączeń przed zamknięciem osłony. To banalne rozwiązanie, ale po roku albo dwóch potrafi oszczędzić sporo czasu. Warto też oznaczyć obwód w rozdzielnicy, zwłaszcza gdy lampy są podzielone na kilka włączników albo stref.

Przy serwisie oświetlenia najbardziej cenię porządek w samej puszce. Dobrze ułożone przewody, brak naprężeń i jasny podział L, N oraz PE sprawiają, że kolejna naprawa albo wymiana przebiega bez zbędnych komplikacji. A jeśli przy następnej oprawie znów pojawi się temat przewodu ochronnego, cały proces będzie po prostu szybszy i bezpieczniejszy.
