W obwodzie oświetleniowym nie liczę opraw „na oko”, tylko sprawdzam moc, zabezpieczenie, przekrój przewodu i prąd rozruchowy. Odpowiedź na pytanie, ile lamp na jednym obwodzie można bezpiecznie przewidzieć, zależy od tego, czy mówimy o prostych źródłach światła, czy o LED-ach z elektroniką sterującą i dużym udarem przy załączeniu. W praktyce właśnie ten detal najczęściej decyduje o tym, czy instalacja działa stabilnie, czy zaczyna wybijać zabezpieczenie i utrudnia późniejszy serwis.
To obciążenie, a nie sama liczba opraw, decyduje o obwodzie
- Nie ma jednej normowej liczby opraw. Liczy się moc, prąd rozruchowy, długość linii i zabezpieczenie.
- W mieszkaniach bardzo często spotykam obwody oświetleniowe na B10 i przewodzie 3x1,5 mm².
- Przy LED-ach sama moc zwykle nie jest problemem, ale nadal trzeba uwzględnić impuls startowy zasilaczy.
- W dużych wnętrzach, na zewnątrz i przy automatyce lepiej rozdzielić światło na kilka stref.
- Po montażu warto sprawdzić pomiary ochronne, opis obwodów i zachowanie instalacji przy jednoczesnym włączeniu wszystkich opraw.
Krótka odpowiedź, od której warto zacząć
Jeśli mam dać praktyczną odpowiedź, to nie ma jednej liczby, która pasuje do każdego domu, mieszkania albo lokalu. Przy nowoczesnych oprawach LED jeden obwód bardzo często obsługuje kilkanaście punktów świetlnych, a w prostych układach nawet więcej, ale ja traktuję to jako zakres roboczy, nie jako sztywną normę.
Poniżej pokazuję orientacyjne widełki, z którymi najczęściej spotykam się przy projektowaniu i modernizacji oświetlenia:
| Sytuacja | Orientacyjny zakres | Moje podejście |
|---|---|---|
| Mały pokój lub sypialnia z LED-ami 8-12 W | 6-10 opraw | Jeden obwód zwykle wystarcza, jeśli nie ma ciężkich zasilaczy i długiej trasy |
| Salon, kuchnia albo open space z LED-ami 8-12 W | 10-16 opraw | Często dzielę na strefy, bo serwis i sterowanie są ważniejsze niż sama suma watów |
| Korytarz, schody, komunikacja | 4-8 opraw na odcinek | Rozdzielam ze względu na wygodę i bezpieczeństwo przy awarii |
| Oświetlenie zewnętrzne | Najlepiej osobny obwód | Warunki pracy i diagnostyka uzasadniają osobną linię |
Wniosek jest prosty: sama liczba opraw niewiele mówi bez kontekstu. Żeby nie zgadywać, trzeba sprawdzić, co naprawdę ogranicza obwód i gdzie pojawiają się kompromisy.
Co naprawdę ogranicza liczbę opraw w obwodzie
Hager w dokumentacji technicznej wprost podkreśla, że nowoczesne systemy oświetleniowe generują wysokie prądy rozruchowe. To dla mnie ważny sygnał: o doborze obwodu nie decyduje tylko suma watów, ale także zachowanie opraw w chwili włączenia, długość przewodów i sposób użytkowania strefy.
Moc źródeł i realny pobór
Stare żarówki i LED-y mają inną logikę pracy. Przy LED-ach pojedyncza oprawa często pobiera mało energii, więc sam bilans mocy wygląda spokojnie, ale elektronika w zasilaczu sprawia, że do pełnej oceny potrzebuję czegoś więcej niż prostego mnożenia watów. Przy taśmach LED i oprawach z oddzielnym driverem liczę cały układ zasilający, nie tylko samą moc diod, bo to właśnie zasilacz najczęściej wnosi impuls rozruchowy.
Zabezpieczenie i przekrój przewodu

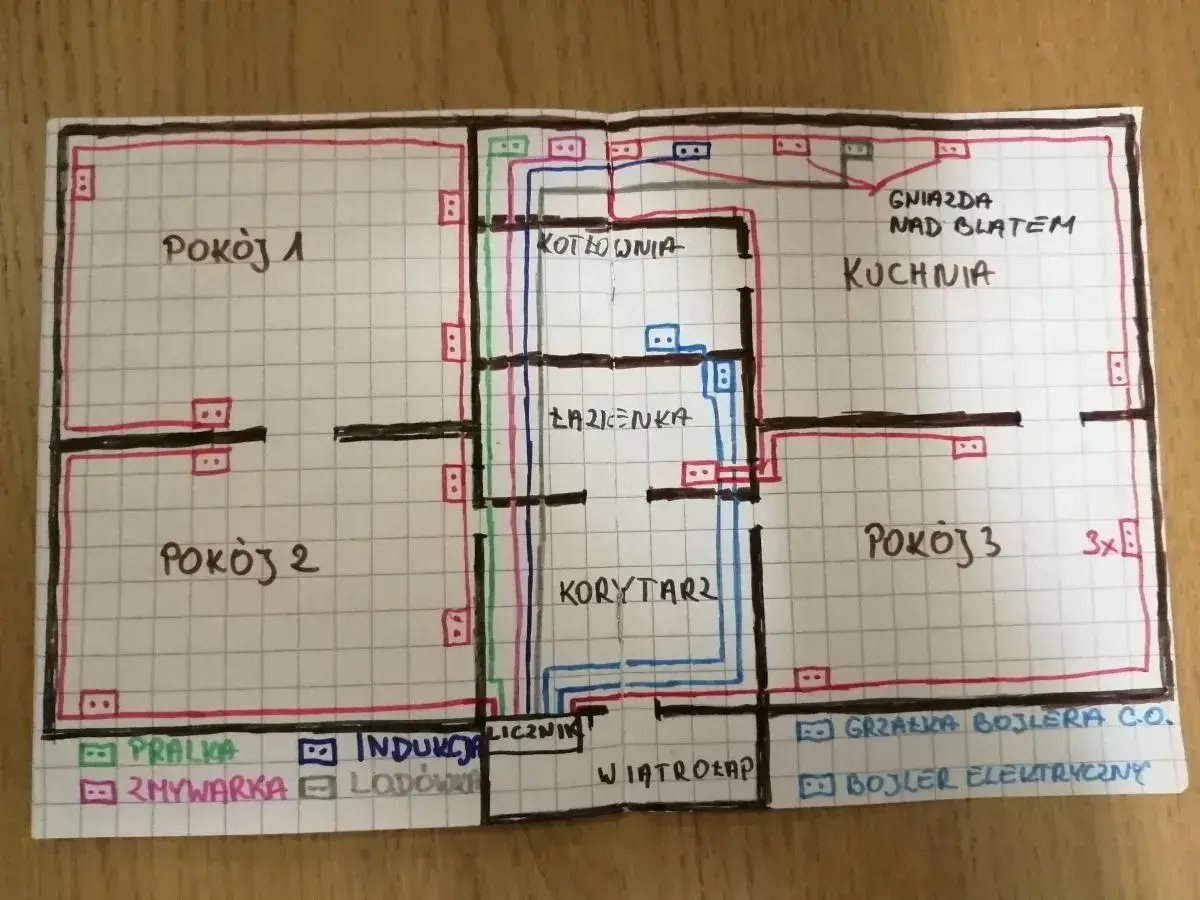

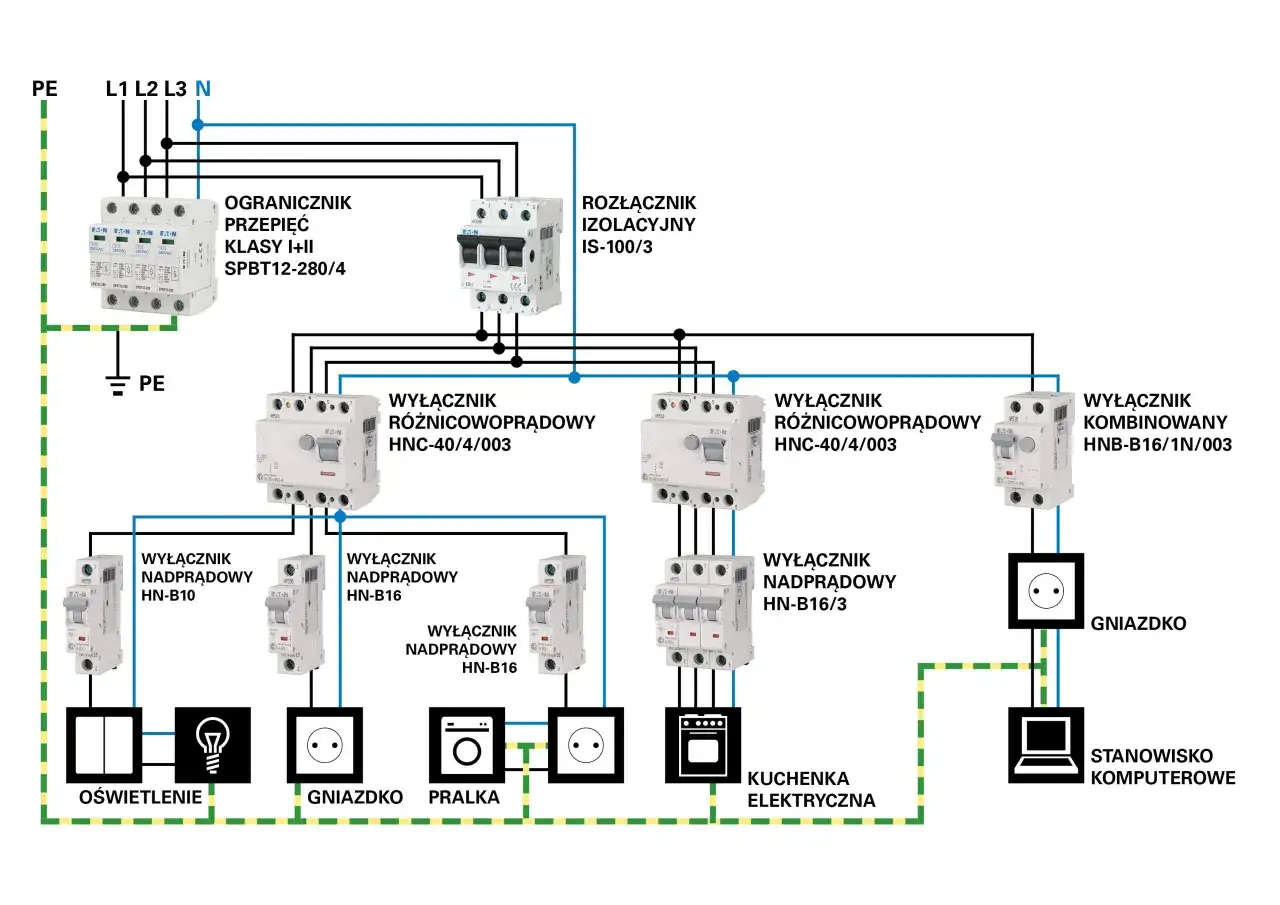

W mieszkaniach i domach bardzo często spotykam obwody oświetleniowe na wyłączniku nadprądowym B10 z przewodem 3x1,5 mm². To sensowny punkt wyjścia, ale nie wolno z niego robić automatu. Gdy trasa jest długa, opraw jest dużo albo w jednej chwili startuje kilka zasilaczy, sama moc nadal może być mała, a obwód i tak będzie pracował niepewnie.
Eaton zwraca uwagę, że dla odbiorników o małym udarze stosuje się zwykle charakterystykę B, a przy umiarkowanym prądzie rozruchowym charakterystykę C. W oświetleniu ma to znaczenie, bo nie zawsze większa liczba lamp oznacza tylko większy pobór mocy; czasem oznacza po prostu większą szansę na niechciane wyzwolenie zabezpieczenia.
Prąd rozruchowy LED
To jeden z najczęściej pomijanych tematów. Prąd rozruchowy to krótki, wysoki impuls pobierany przy załączaniu zasilacza LED. Może być kilka razy wyższy od prądu pracy i trwać bardzo krótko, ale i tak wystarczy, żeby wyzwolić wyłącznik nadprądowy. Właśnie dlatego liczba opraw nie może być liczona wyłącznie z katalogowej mocy. W praktyce kilkanaście małych driverów LED potrafi sprawić większy problem niż kilka większych opraw, jeśli startują równocześnie.
Długość trasy i spadek napięcia
Im dłuższy przewód, tym większy spadek napięcia i większa wrażliwość całego obwodu na błędy w doborze. To szczególnie ważne przy schodach, korytarzach, ogrodzie i dużych salonach, gdzie punktów świetlnych jest sporo, ale odległości między nimi również rosną.
Przeczytaj również: Jak wyjąć świetlówkę? Bezpieczny demontaż krok po kroku
Serwis i podział stref
Z punktu widzenia późniejszego serwisu nie chcę, żeby jedna awaria gasiła całe mieszkanie. Gdy obwód obsługuje kilka stref, łatwiej znaleźć usterkę, wymienić zasilacz, poprawić sterowanie albo dołożyć nową oprawę bez rozbierania połowy instalacji. Dlatego od samego początku patrzę nie tylko na liczbę lamp, ale też na to, jak użytkownik będzie z nich korzystał.
Kiedy te zmienne są jasne, można przejść od intuicji do prostego rachunku i policzyć obwód bez zgadywania.
Jak policzyć obwód bez zgadywania
Do pierwszej oceny używam prostego wzoru: I = P / U, gdzie I to prąd, P to moc wszystkich opraw, a U w instalacji jednofazowej przyjmuję jako 230 V. To daje szybki obraz sytuacji, ale przy LED-ach nigdy nie kończę na samym wyniku z kalkulatora.
Przy LED-ach nie patrzę wyłącznie na waty. Współczynnik mocy, czyli miara tego, jak układ pobiera energię z sieci, oraz sprawność zasilacza również mają znaczenie. Obwód 10 A przy 230 V daje teoretycznie około 2300 W, ale w projektowaniu zostawiam margines i nie prowadzę linii „na styk”.
- Sumuję moc wszystkich opraw i zasilaczy podłączonych do jednego obwodu.
- Przeliczam to na prąd roboczy.
- Dodaję zapas, bo rzeczywiste warunki pracy są mniej idealne niż dane katalogowe.
- Porównuję wynik z charakterystyką zabezpieczenia i przekrojem przewodu.
- Sprawdzam dane producenta opraw, jeśli podaje dopuszczalną liczbę lamp na jednym zabezpieczeniu albo ograniczenia dla wspólnego załączania.
Przykład z życia wygląda tak: 12 opraw LED po 9 W daje łącznie 108 W. Przy 230 V to tylko około 0,47 A, więc pod względem mocy obwód ma ogromny zapas. Dla czytelności zapisuję to w prostym zestawieniu:
| Parametr | Wartość | Znaczenie praktyczne |
|---|---|---|
| 12 opraw LED | 9 W każda | Typowy mały obwód strefowy |
| Suma mocy | 108 W | Bardzo niski pobór ciągły |
| Prąd roboczy | około 0,47 A | Mocowo obwód jest lekki |
| Wniosek | Sprawdzić inrush i podział stref | To one zwykle decydują o finalnym projekcie |
To właśnie dlatego sama moc potrafi mylić. Kilkanaście opraw LED może wyglądać na „nic wielkiego”, a mimo to wyzwalać zabezpieczenie przy jednoczesnym włączeniu. Taką zależność dobrze widać w materiałach producentów aparatury, którzy zwracają uwagę na impuls startowy przy doborze zabezpieczeń dla oświetlenia.
Po takim rachunku łatwiej zdecydować, czy jeden obwód ma sens, czy lepiej od razu rozdzielić światło na kilka stref.
Kiedy rozdzielam oświetlenie na kilka obwodów
Nie rozbijam instalacji tylko po to, żeby było bardziej „profesjonalnie”. Rozdzielam ją wtedy, gdy daje to realną korzyść dla użytkownika, serwisu albo stabilności pracy. Najczęściej dzieje się to w takich sytuacjach:
- Salon, kuchnia i jadalnia tworzą jedną dużą przestrzeń, ale każda strefa ma osobne sceny światła.
- W domu są korytarze, schody i komunikacja, które powinny działać niezależnie od części dziennej.
- Oświetlenie zewnętrzne ma własne warunki pracy i powinno być łatwe do odłączenia przy awarii.
- Instalacja ma ściemniacze, czujniki ruchu, automatykę albo sterowanie smart, które komplikuje diagnostykę jednego dużego obwodu.
- W jednej linii są różne typy opraw, na przykład downlighty, taśmy LED i kinkiety z osobnymi zasilaczami.
- Oświetlenie awaryjne albo ewakuacyjne ma własną logikę działania i nie powinno być traktowane jak zwykła strefa dekoracyjna.
W praktyce taki podział robi dwie rzeczy naraz. Po pierwsze poprawia wygodę, bo użytkownik może gasić i włączać tylko to, czego naprawdę potrzebuje. Po drugie ogranicza skutki awarii, bo jeden problem nie odcina od światła całego piętra albo całej strefy nocnej.
Jeśli projektuję wnętrze w nowoczesnym stylu, szczególnie przy złożonych aranżacjach, wolę kilka logicznych obwodów niż jedną długą linię z przypadkowo podłączonymi punktami. To zwykle lepsze rozwiązanie także w serwisie, bo usterki szuka się szybciej i bez niepotrzebnego demontażu.
Gdy podział stref jest przemyślany, zostają już głównie błędy wykonawcze. I to one najczęściej robią później największy bałagan.
Błędy, które najczęściej wychodzą dopiero po montażu
Największy problem widzę wtedy, gdy obwód został zbudowany „pod liczbę lamp”, a nie pod sposób pracy instalacji. Taki układ zwykle działa na stole albo przy pojedynczym teście, ale zaczyna ujawniać słabe punkty po zamontowaniu wszystkich opraw i osprzętu.
- Liczenie tylko mocy, bez sprawdzenia prądu rozruchowego.
- Dobieranie zabezpieczenia wyłącznie na podstawie liczby punktów świetlnych.
- Łączenie zbyt wielu zasilaczy LED w jednej linii bez weryfikacji ich startu.
- Brak czytelnego opisania obwodów w rozdzielnicy, co później spowalnia serwis.
- Ignorowanie spadku napięcia przy długich trasach przewodów.
- Brak testu jednoczesnego załączenia wszystkich opraw w realnych warunkach.
Do tego dochodzi jeszcze jeden klasyczny błąd: dokłada się kolejne lampy po remoncie, ale nie aktualizuje dokumentacji i oznaczeń. Po kilku miesiącach nikt już nie pamięta, co jest na którym zabezpieczeniu, a każda drobna usterka zamienia się w niepotrzebne szukanie przyczyny.
Jeśli mam jedno zalecenie z montażu i serwisu, to właśnie to: opisuj obwody tak, jakby ktoś miał do nich wrócić po latach. To oszczędza czas, nerwy i pieniądze. Z taką bazą zostaje już tylko ostatnia kontrola przed oddaniem instalacji.
Co sprawdzam przed oddaniem instalacji
Przed zamknięciem tematu robię krótki, techniczny przegląd. Nie jest to rozbudowana teoria, tylko zestaw pytań, które od razu pokazują, czy obwód został zaprojektowany sensownie:
- Czy zabezpieczenie pasuje do rzeczywistego obciążenia i charakterystyki opraw?
- Czy przewód i długość linii nie powodują nadmiernego spadku napięcia?
- Czy obwód ma logiczny podział na strefy, które da się utrzymać i serwisować?
- Czy przy jednoczesnym włączeniu wszystkich punktów nie pojawia się niechciane wyzwalanie?
- Czy rozdzielnica ma czytelne opisy, a obwody można szybko zidentyfikować?
- Czy wykonano pomiary ochronne i sprawdzono skuteczność samoczynnego wyłączenia zasilania, czyli to, czy zwarcie zostanie odłączone wystarczająco szybko?
Jeśli mam zostawić jedną praktyczną zasadę, to tę: liczba lamp jest skutkiem projektu, a nie jego punktem wyjścia. Najpierw ustalam obciążenie, strefy i sposób serwisowania, a dopiero potem decyduję, czy jeden obwód wystarczy, czy lepiej rozbić światło na dwie lub trzy linie.
