Dobry schemat podłączenia świetlówki 2x18W nie sprowadza się do samego połączenia przewodów. Trzeba najpierw ustalić, czy oprawa pracuje z elektronicznym statecznikiem, czy ze starszym układem na dławiku i starterach, bo od tego zależy kolejność montażu, sposób uruchomienia i zakres możliwych usterek. W praktyce największą różnicę robi nie sama moc lamp, ale rodzaj osprzętu, stan oprawek i sposób prowadzenia przewodów.
Najkrótsza droga do poprawnego podłączenia
- Najpierw rozpoznaj osprzęt - elektroniczny statecznik, klasyczny dławik albo układ LED retrofit wymagają innego podejścia.
- W wersji elektronicznej każda świetlówka ma własne wyjście z ballastu, a starterów po prostu nie ma.
- W starszym układzie starter i dławik są częścią zapłonu, więc ich pomylenie albo zły typ od razu daje migotanie lub brak startu.
- Przewody lampowe mają być krótkie i prowadzone możliwie symetrycznie, najlepiej zgodnie z nadrukiem na obudowie statecznika.
- Jeśli oprawa jest zużyta, czasem rozsądniej przejść na LED niż ratować stary osprzęt po raz kolejny.
Najpierw rozpoznaj, z jakim osprzętem pracujesz
Ja przy takich oprawach zawsze zaczynam od dwóch pytań: czy widzę startery i czy na obudowie statecznika jest oznaczenie 2x18 W. Jeśli lampa to typowa świetlówka T8 18 W z trzonkiem G13, jej dane katalogowe wskazują 59 V i 0,360 A, więc nie wolno traktować jej jak zwykłej żarówki sieciowej. Od tego momentu rozjazd między elektroniką, klasycznym dławikiem i modernizacją LED staje się kluczowy.
| Wariant oprawy | Jak go rozpoznać | Co jest ważne przy montażu |
|---|---|---|
| Elektroniczny statecznik 2x18 W | Brak starterów, oznaczenie mocy na obudowie, zasilanie 230 V na wejściu ballastu | Każda lampa ma własny zestaw wyjść, a przewody trzeba prowadzić zgodnie z nadrukowanym diagramem |
| Dławik magnetyczny ze starterami | Widać startery i cięższy osprzęt z klasycznym dławikiem | Starter musi pasować do mocy świetlówki, a przy uszkodzeniu warto sprawdzić też dławik i oprawki |
| LED retrofit | Oprawa została przerobiona albo ma rurę LED zamiast świetlówki | Nie przenosi się starego schematu 1:1, bo część lamp LED działa z osprzętem, a część wymaga obejścia statecznika |
Jeżeli po otwarciu oprawy nie masz pewności, nie zgaduj po kolorach przewodów. W oświetleniu częściej zawodzi nie logika, tylko cudze przeróbki wykonane bez dokumentacji, dlatego dalej pokazuję najpraktyczniejszy wariant połączeń i różnice, które naprawdę mają znaczenie.
Jak wygląda połączenie w oprawie z elektronicznym statecznikiem

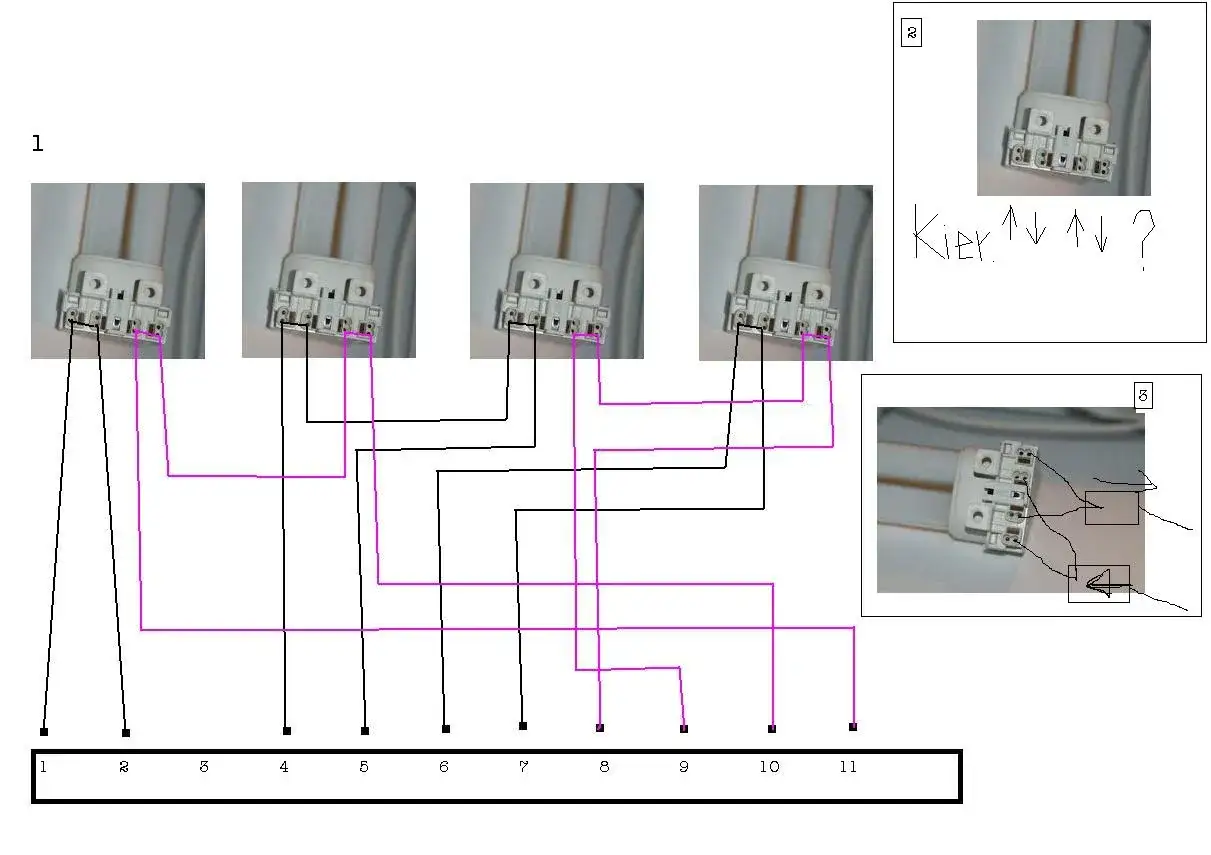

W takim układzie zasilanie 230 V trafia na wejście ballastu, a z niego wychodzą osobne przewody do obu świetlówek. Na pokazanym przez producenta przykładzie HF-S 218/236 TL-D II widać wyraźny podział na wejście zasilania i zestawy wyjść lampowych; to ważne, bo świetlówek nie łączy się tu szeregowo jak przypadkowych odbiorników. Każda lampa dostaje własny obwód wyjściowy zgodny z diagramem nadrukowanym na obudowie.
- Podłącz fazę i neutralny wyłącznie do zacisków wejściowych statecznika.
- Przewód ochronny prowadź do metalowego korpusu oprawy, jeśli jest to konstrukcja klasy I.
- Do każdej świetlówki poprowadź przewody dokładnie tak, jak pokazuje schemat producenta.
- Nie montuj starterów, jeśli oprawa pracuje z elektroniką HF.
- Przewody lampowe trzymaj możliwie krótko i z dala od przewodów zasilających.
W dokumentacji Tridonic dla układów 2x18 W zalecane są przewody lampowe o przekroju 0,5-0,75 mm², prowadzone możliwie symetrycznie, a przewody zasilające dobrze jest odsunąć od lampowych o około 5-10 cm. To drobiazg, który realnie poprawia stabilność zapłonu i ogranicza dziwne zachowanie oprawy po zamknięciu obudowy. Numery zacisków mogą się różnić między modelami, więc najbezpieczniej traktować nadruk na stateczniku jako jedyne źródło prawdy.
Jeśli w oprawie zamiast elektroniki widzisz startery, układ jest już klasyczny i trzeba patrzeć na dławik, a nie na schemat HF. Właśnie to rozróżnienie oszczędza najwięcej czasu przy serwisie.
Jak działa starszy układ z dławikiem i starterami

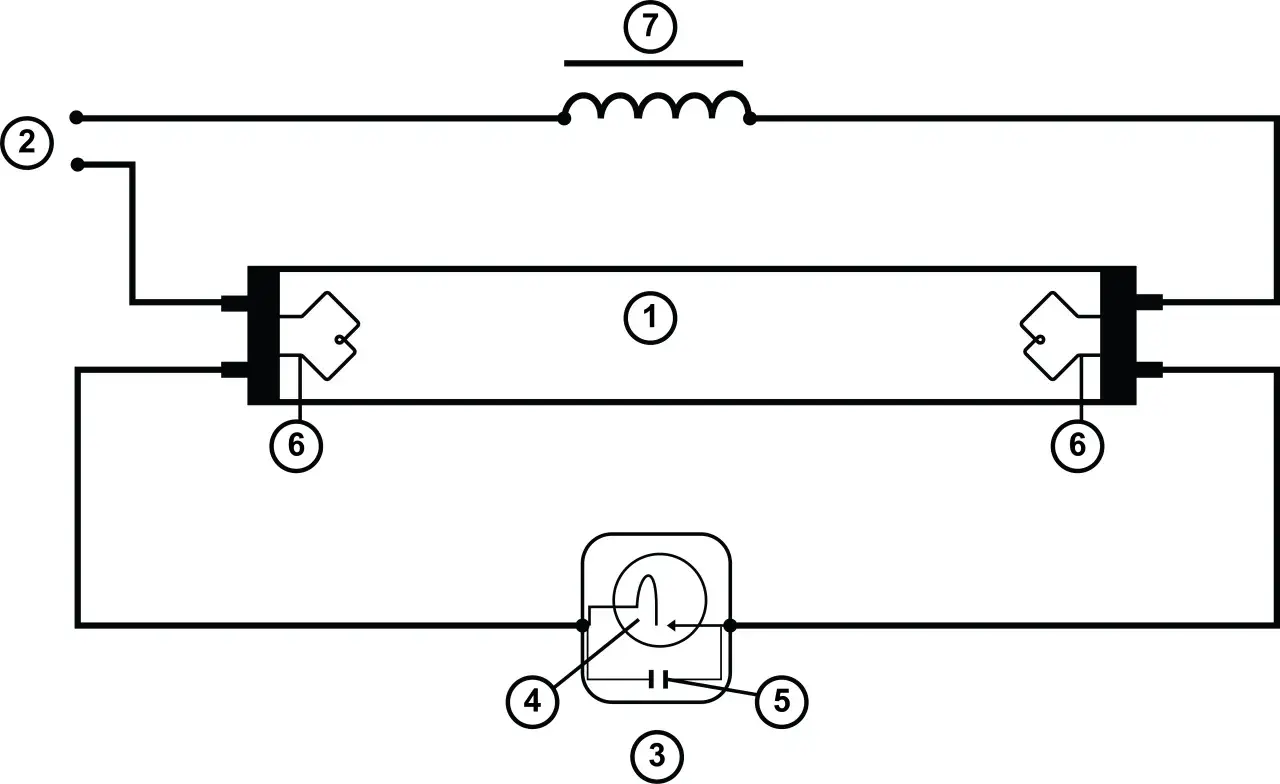

W oprawach z dławikiem zapłon wygląda inaczej: starter podgrzewa żarniki, dławik ogranicza prąd, a chwilowy impuls po rozwarciu startera inicjuje świecenie. To prosty, tani i przez lata bardzo popularny układ, ale dziś częściej wymaga serwisowania niż elektronika.
Jeśli w oprawie 2x18 W widzisz startery, sprawdź je w pierwszej kolejności. Zużyty starter daje typowe objawy: długie miganie, trudny rozruch albo całkowity brak zapłonu. Gdy problem wraca mimo nowego startera, winne bywają oprawki, czarne końce świetlówek albo sam dławik. W układach kompensowanych pojawia się też kondensator, który poprawia cos φ, czyli współczynnik mocy - nie odpowiada on za sam zapłon, ale wpływa na pracę całego obwodu.
W praktyce nie wolno zakładać, że „to tylko dwa startery i dławik”. W niektórych oprawach spotkasz pojedynczy element dla dwóch lamp, w innych dwa niezależne tory. Na oko wyglądają podobnie, a działają inaczej, więc przed przeróbką trzeba sprawdzić oznaczenia osprzętu, nie tylko sam układ kabli. To właśnie ten moment, w którym montaż zaczynam od identyfikacji elementów, a nie od rozpinania przewodów.
Montaż krok po kroku bez zgadywania
- Odłącz zasilanie i upewnij się, że w przewodach nie ma napięcia.
- Otwórz oprawę i zrób zdjęcie starego okablowania, zanim cokolwiek rozłączysz.
- Odczytaj z obudowy statecznika oznaczenie mocy, typu lamp i napięcia pracy.
- Sprawdź oprawki pod kątem nadpaleń, luzów i pęknięć. W praktyce to one często psują poprawny układ bardziej niż sam ballast.
- Połącz przewody dokładnie według schematu producenta, utrzymując krótkie odcinki i rozsądny odstęp między przewodami zasilającymi a lampowymi.
- Najczęściej sprawdza się przekrój 0,5-0,75 mm² dla przewodów lampowych; prowadź je możliwie symetrycznie i trzymaj przewody zasilające około 5-10 cm dalej.
- Jeśli masz układ magnetyczny, załóż startery zgodne z mocą świetlówki. Starter od innej mocy potrafi działać niestabilnie.
- Sprawdź, czy przewód ochronny jest podłączony do metalowego korpusu oprawy, jeśli konstrukcja tego wymaga.
- Zamknij oprawę, włącz zasilanie i obserwuj start przez minutę lub dwie.
Ja zawsze robię jeszcze jeden prosty test: delikatnie poruszam przewodami i oprawkami przy wyłączonym zasilaniu. Jeżeli coś pracuje luzem, prędzej czy później wróci jako problem z migotaniem albo przerywaniem świecenia. To banalne, ale skuteczne sprawdzenie przed końcowym montażem.
Najczęstsze błędy, które widać po objawach
Najwięcej czasu traci się nie na sam montaż, tylko na szukanie prostych pomyłek. Poniżej zestawiam objaw z tym, co zwykle sprawdzam jako pierwsze.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzam najpierw |
|---|---|---|
| Jedna świetlówka nie startuje, druga działa | Uszkodzony punkt wyjściowy, zużyta lampa albo oprawka | Żarniki, styki w oprawce i przewody przypisane do tej lampy |
| Obie lampy migają i gasną | Zły starter, błędne połączenie albo uszkodzony statecznik | Typ osprzętu i zgodność ze schematem na obudowie |
| Po włączeniu wybija zabezpieczenie | Przebicie do obudowy, uszkodzona izolacja lub zwarcie w osprzęcie | Przewody, korpus, oprawki i ślady nadpalenia |
| Słychać głośne brzęczenie | Starzejący się dławik albo luźny element mechaniczny | Mocowanie osprzętu i stan rdzenia dławika |
W elektronice buczenie nie powinno być normą, a w układzie magnetycznym lekkie brzęczenie bywa jeszcze dopuszczalne, ale wyraźny hałas zwykle oznacza zużycie albo luźny montaż. To właśnie ten moment, w którym naprawa „na skróty” najczęściej wraca po kilku dniach.
Kiedy lepiej od razu przejść na led
Jeżeli oprawa ma wypalone oprawki, pękniętą izolację, przegrzany statecznik albo regularnie wymieniasz startery i świetlówki, naprawa przestaje być ekonomiczna. Wtedy rozsądniej patrzeć na modernizację niż na kolejną wymianę pojedynczego elementu.
Przy LED nie przenosi się starego schematu 1:1. Część rur LED pracuje z istniejącym osprzętem, część wymaga ominięcia statecznika i zasilania bezpośredniego, więc zawsze trzeba sprawdzić instrukcję konkretnego modelu. Jeśli ktoś montuje „na pamięć”, najczęściej kończy z migotaniem, niedopasowaniem albo zwarciem po pierwszym zamknięciu oprawy.
- Warto zostać przy fluorescencji, gdy oprawa jest w dobrym stanie i potrzebujesz jedynie szybkiej wymiany źródła.
- Warto przejść na LED, gdy serwis staje się częstszy niż normalna eksploatacja.
- Warto wymienić całą oprawę, gdy osprzęt grzeje się, korpus jest zniszczony albo układ był już wielokrotnie przerabiany.
Tu akurat nie ma magii: im starsza i bardziej zmęczona oprawa, tym mniej sensu ma „ratowanie” każdego elementu osobno. W nowoczesnym oświetleniu liczy się nie tylko sam schemat, ale też łatwość serwisu za pół roku.
Co sprawdzić przed zamknięciem oprawy i pierwszym uruchomieniem
- czy żaden przewód nie ociera o ostry rant blachy;
- czy świetlówki siedzą równo w oprawkach i nie mają luzu;
- czy start jest szybki, bez wielokrotnego migania;
- czy po kilku minutach obudowa nie nagrzewa się nienaturalnie.
Jeśli którykolwiek z tych punktów budzi wątpliwość, wracam do schematu nadrukowanego na stateczniku i porównuję go z realnym okablowaniem w oprawie. Przy takich instalacjach to nadal najpewniejsza metoda, bo producenci różnią się detalami zacisków, a właśnie detale decydują o tym, czy układ 2x18 W zadziała od razu, czy zacznie kaprysić po zamknięciu pokrywy.
