Dobry układ zasilania LED zaczyna się od poprawnie odczytanego schematu, bo to on decyduje, gdzie trafia 230 V, gdzie wychodzi napięcie stałe i czy odbiornik ma pracować w układzie szeregowym, czy równoległym. W tym tekście pokazuję, jak czytać schemat zasilacza LED, jak dobrać typ drivera do taśm i opraw oraz jak uniknąć błędów, które najczęściej wychodzą dopiero po montażu albo po kilku miesiącach pracy.
Najkrótsza droga do poprawnego podłączenia
- 230 V AC podłączasz tylko do strony INPUT, a odbiorniki LED do strony OUTPUT.
- Do taśm LED zwykle wybiera się zasilacz stałonapięciowy, a do modułów i opraw wymagających określonego prądu - stałoprądowy.
- Przy doborze mocy zostawiam najczęściej 20-30% zapasu, żeby zasilacz nie pracował na granicy.
- Przy dłuższych odcinkach przewodów lepiej planować układ z myślą o spadku napięcia, szczególnie przy 12 V.
- W serwisie pierwsze są: polaryzacja, temperatura, styk i obciążenie, a dopiero potem wymiana samego zasilacza.
Jak czytać schemat i nie pomylić wejścia z wyjściem
Ja zwykle zaczynam od najprostszego pytania: czy patrzę na stronę sieciową, czy na stronę niskonapięciową. W zasilaczach LED to rozróżnienie jest krytyczne, bo obie części urządzenia potrafią wyglądać podobnie tylko z daleka. W praktyce 230 V trafia wyłącznie na INPUT, a taśma, oprawa albo sterownik LED - na OUTPUT.
Na obudowie i w instrukcjach najczęściej spotkasz takie oznaczenia:
| Oznaczenie | Co znaczy | Jak to odczytać w montażu |
|---|---|---|
| L | Faza | Przewód fazowy z sieci, zwykle brązowy lub czarny |
| N | Neutralny | Przewód neutralny, zwykle niebieski |
| PE | Ochronny | Żółto-zielony, szczególnie ważny przy metalowej obudowie |
| + | Plus DC | Zachowaj polaryzację po stronie wyjściowej |
| - | Minus DC | Drugi przewód wyjściowy, również bez zamiany biegunów |
| INPUT / OUTPUT | Wejście / wyjście | Nie wolno ich zamieniać, bo to najkrótsza droga do awarii |
Jeśli schemat jest czytelny, zasilacz LED przestaje być „czarną skrzynką”, a staje się prostym elementem łańcucha: sieć, zasilacz, odbiornik. I właśnie od tego łańcucha zależy, czy dobierzesz właściwy typ drivera, więc dalej przechodzę do najważniejszego podziału.
Kiedy wybrać zasilacz stałonapięciowy, a kiedy stałoprądowy
To rozróżnienie naprawdę robi różnicę. Zasilacz stałonapięciowy utrzymuje np. 12 V albo 24 V, a odbiorniki pobierają tyle prądu, ile potrzebują w danym układzie. Zasilacz stałoprądowy robi coś odwrotnego: pilnuje konkretnego prądu, a napięcie dopasowuje się do liczby diod i ich konfiguracji. W praktyce nie zamieniam ich miejscami, bo to prosta droga do niestabilnej pracy albo uszkodzenia LED-ów.
| Cecha | Stałonapięciowy | Stałoprądowy |
|---|---|---|
| Typowe zastosowanie | Taśmy LED 12 V i 24 V, proste moduły, akcesoria z kontrolerem DC | Oprawy, moduły i źródła LED projektowane na określony prąd |
| Sposób podłączenia odbiorników | Najczęściej równolegle | Najczęściej szeregowo |
| Typowe parametry | 12 V lub 24 V | Najczęściej spotykane wartości to 350 mA, 500 mA, 700 mA |
| Co liczę przed montażem | Sumę mocy odbiorników | Prąd znamionowy i zakres napięcia pracy |
| Najczęstszy błąd | Za mały zapas mocy i zbyt długie przewody | Łączenie równoległe elementów, które powinny pracować szeregowo |
Jeśli projekt dotyczy taśmy meblowej, sufitu podwieszanego albo podświetlenia wnęki, zwykle myślę o zasilaczu stałonapięciowym. Jeśli natomiast pracuję z oprawą lub modułem, który ma na etykiecie konkretny prąd, wybieram driver stałoprądowy. Gdy ten wybór jest już jasny, można bezpiecznie przejść do samego układu połączeń.
Najczęstsze schematy połączeń w praktyce
Taśma LED 12 V lub 24 V
Najprostszy układ wygląda tak: 230 V AC → zasilacz stałonapięciowy → taśma LED. W tym przypadku odbiorniki łączę równolegle, a nie szeregowo, bo właśnie tak pracują większość taśm i akcesoriów niskonapięciowych. Jeśli mam kilka odcinków, sumuję ich moc i dobieram zasilacz z zapasem, zamiast liczyć na to, że „jakoś uciągnie”.
Przy dłuższych odcinkach nie doprowadzam zasilania tylko z jednego końca, jeśli widzę ryzyko spadku jasności na końcu taśmy. Często lepszy efekt daje zasilenie z dwóch stron albo podział instalacji na krótsze sekcje.
Oprawa lub moduł stałoprądowy
Tutaj ważniejszy od napięcia jest prąd pracy. Driver utrzymuje go na stałym poziomie, a napięcie dopasowuje się do konkretnego układu diod. Z mojego doświadczenia ten typ schematu wymaga większej dyscypliny, bo zamiana połączenia szeregowego na równoległe potrafi od razu wywołać nierówną pracę albo uszkodzenie elementów.
Przeczytaj również: Zasilanie LED - Jak dobrać driver i uniknąć awarii?

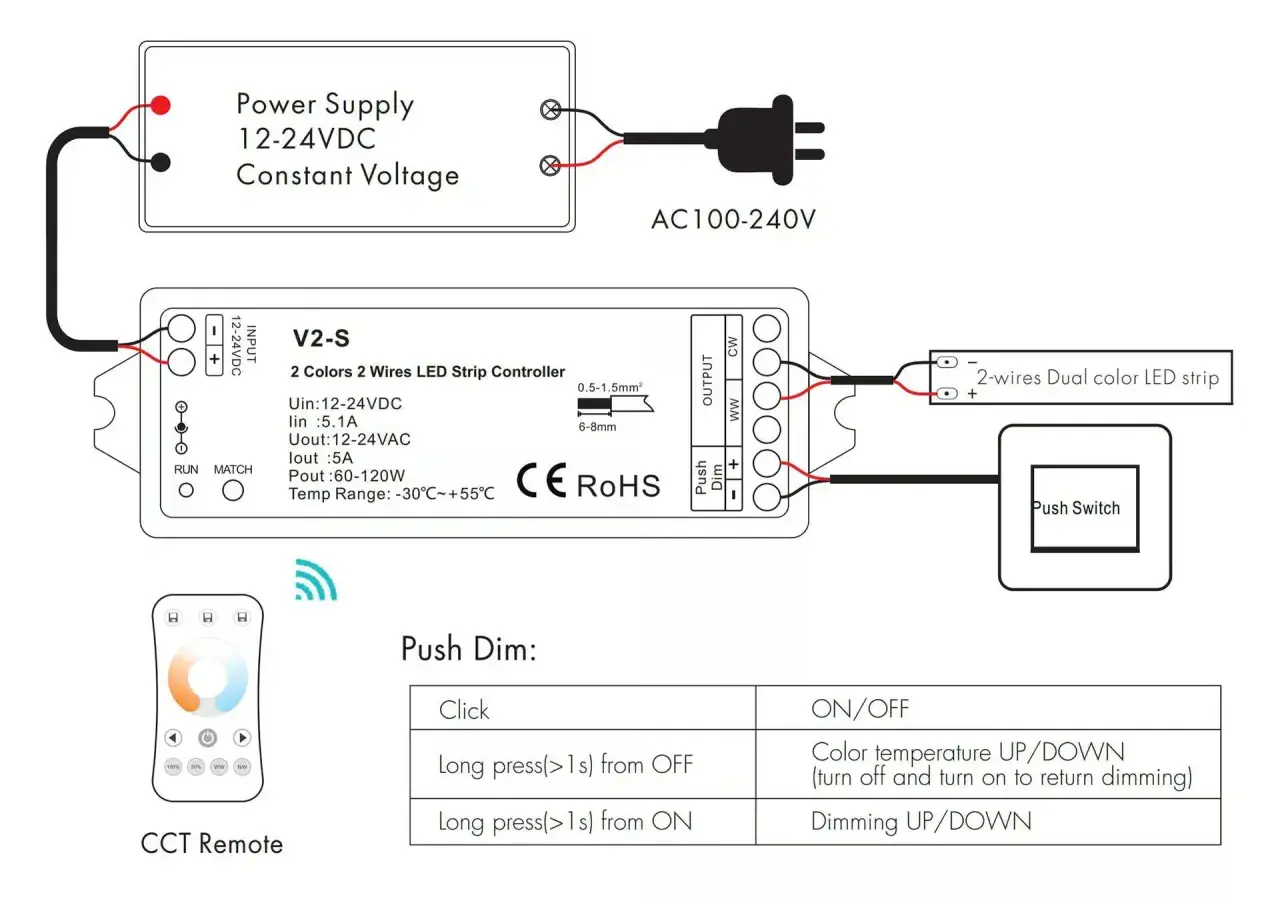

Ściemniacz, sterownik RGB i zasilacz impulsowy
Ściemniacz PWM albo sterownik RGB montuję zwykle po stronie DC, czyli między zasilaczem a odbiornikiem. Wyjątkiem jest sytuacja, gdy producent wyraźnie przewidział sterowanie po stronie 230 V. To detal, który łatwo przeoczyć, a później cała instalacja działa tylko częściowo albo wcale.
Jeśli rozrysujesz układ w tej kolejności, większość błędów przestaje być „tajemniczą awarią”, a staje się zwykłym problemem z kolejnością elementów. Następny krok to już nie sam schemat, ale twarde liczby: moc, zapas i przewody.
Jak dobrać moc, zapas i przewody
Praktyczny wzór, którego sam trzymam się najczęściej, jest prosty: suma mocy odbiorników × 1,2 do 1,3. Ten zapas nie jest sztuką dla sztuki. Zasilacz mniej się grzeje, pracuje stabilniej i zwykle dłużej zachowuje parametry niż model dobrany „na styk”.
| Przykład instalacji | Obliczenie | Rozsądny dobór zasilacza |
|---|---|---|
| 3 m taśmy 9,6 W/m | 28,8 W | 40 W |
| 5 m taśmy 14,4 W/m | 72 W | 100 W |
| Oprawa LED 18 W | 18 W | 25-30 W |
Przewód dobieram do prądu, długości trasy i sposobu ułożenia, a nie do „wyczucia”. Przy krótszych połączeniach i niewielkich obciążeniach często wystarcza 0,75-1,0 mm², natomiast przy mocniejszych układach i większej odległości od zasilacza zwykle celuję w 1,5 mm² lub więcej. W instalacjach 12 V spadek napięcia pojawia się szybciej niż przy 24 V, dlatego przy dłuższych odcinkach to właśnie 24 V bywa wygodniejsze i bezpieczniejsze dla równomiernego świecenia.
Jeśli przewód ma prowadzić prąd na kilka metrów, często lepiej rozdzielić zasilanie na dwie strony niż próbować ratować wszystko samym grubszym kablem. I tu właśnie zaczynają się typowe problemy serwisowe, bo montaż wykonany „prawie dobrze” potrafi działać tylko częściowo.
Najczęstsze błędy, które wychodzą dopiero po uruchomieniu
W serwisie najpierw szukam objawów, a dopiero potem przyczyn. Taki porządek oszczędza czas, bo większość usterek LED powtarza się zaskakująco podobnie. Najczęściej problem nie leży w samych diodach, tylko w zasilaniu, połączeniach albo chłodzeniu.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzam w pierwszej kolejności |
|---|---|---|
| Taśma miga lub gaśnie po chwili | Za mała moc zasilacza, słaby styk, przegrzanie | Moc znamionową, temperaturę obudowy, zaciski |
| Światło jest słabsze na końcu odcinka | Spadek napięcia, zbyt długi zasilany odcinek | Rozkład zasilania, długość przewodów, punkt podania napięcia |
| Nic się nie świeci | Brak napięcia na wejściu, pomylona polaryzacja, bezpiecznik | Wejście INPUT, wyjście DC, ciągłość przewodów |
| Zasilacz buczy lub mocno się nagrzewa | Przeciążenie albo słaba wentylacja | Obciążenie w watach, miejsce montażu, przepływ powietrza |
| Awaria wraca po kilku tygodniach | Zbyt wysoka temperatura, wilgoć, zła klasa ochrony | IP obudowy, warunki otoczenia, jakość połączeń |
Jedna rzecz szczególnie często myli osoby, które diagnozują instalację pierwszy raz: zasilacz bez obciążenia może wyglądać poprawnie, a problem ujawnia się dopiero pod realnym poborem prądu. Dlatego przy pomiarach patrzę nie tylko na „czy jest napięcie”, ale też na zachowanie układu pod obciążeniem. To prowadzi wprost do krótkiej kontroli przed zamknięciem obudowy.
Co sprawdzam przed pierwszym uruchomieniem
- Czy typ drivera zgadza się z odbiornikiem: stałonapięciowy do taśmy, stałoprądowy do modułu lub oprawy.
- Czy 230 V trafiło na INPUT, a wyjście DC na właściwą stronę.
- Czy polaryzacja plus i minus jest zachowana wszędzie tam, gdzie ma znaczenie.
- Czy moc zasilacza ma sensowny zapas, a nie tylko „papierowe dopasowanie”.
- Czy obudowa ma warunki do pracy: wentylację, miejsce montażu i odpowiednią ochronę przed wilgocią.
- Czy przy dłuższych odcinkach nie trzeba rozdzielić zasilania lub skrócić trasy przewodów.
Jeśli układ jest prosty, zwykle wystarczy logiczny schemat i odrobina zapasu. Jeśli instalacja ma kilka odgałęzień, długie przewody albo oprawy o różnym poborze, lepiej podzielić ją na osobne sekcje niż próbować ratować wszystko jednym zasilaczem. W praktyce to właśnie taki porządek daje najstabilniejsze światło i najmniej reklamacji.
