Na schodach i w długim korytarzu wygoda zależy od jednego detalu: światło ma dać się włączyć i wyłączyć bez wracania do poprzedniego miejsca. Dobrze wykonane podłączenie schodowe rozwiązuje ten problem prosto, ale tylko wtedy, gdy schemat jest czytelny, przewody są poprawnie rozpoznane, a montaż nie miesza fazy z neutralnym. Poniżej pokazuję, jak działa taki układ, jak go czytać, na co uważać przy montażu i co najczęściej psuje instalację po kilku latach.
Najważniejsze rzeczy do zapamiętania przed montażem
- Do sterowania jednym punktem światła z dwóch miejsc potrzebujesz dwóch łączników schodowych i przewodów korespondencyjnych między nimi.
- Na łącznik prowadzi się fazę L, a neutralny N i ochronny PE omija się i prowadzi bezpośrednio do lampy.
- Najczęstszy błąd to pomylenie zacisku wspólnego z korespondencyjnym albo przerwanie neutralnego zamiast fazy.
- Przy LED-ach trzeba zwrócić uwagę na podświetlenie klawisza i parametry łącznika, zwykle 10 A albo 10 AX.
- Jeśli światło ma działać z trzech i więcej miejsc, układ rozszerza się o łącznik krzyżowy albo automatyzację.
Jak działa sterowanie światłem z dwóch miejsc
Najprościej mówiąc, dwa łączniki schodowe nie „włączają” i „wyłączają” osobno lampy, tylko przełączają tor prądu między dwoma przewodami korespondencyjnymi. W jednym położeniu obwód jest zamknięty, w drugim otwarty, a światło reaguje niezależnie od tego, którym klawiszem sterujesz. To właśnie dlatego taki układ jest tak wygodny przy schodach: po wejściu na górę możesz zgasić lampę bez wracania na dół.
Jeśli mam wskazać jedną zasadę, od której zależy poprawność całej instalacji, to jest nią przełączanie fazy, a nie neutralnego. Faza trafia na zacisk wspólny pierwszego łącznika, z drugiego łącznika wychodzi do oprawy, a neutralny i ochronny biegną bezpośrednio do lampy. Dzięki temu układ działa przewidywalnie i jest łatwiejszy do serwisowania.
W praktyce taki układ sprawdza się nie tylko na schodach, ale też przy wejściu do domu, w długim korytarzu, przy przejściu między garażem a domem i na półpiętrze. Z tego wynika prosty schemat połączeń, który najlepiej rozrysować przed sięgnięciem po narzędzia.

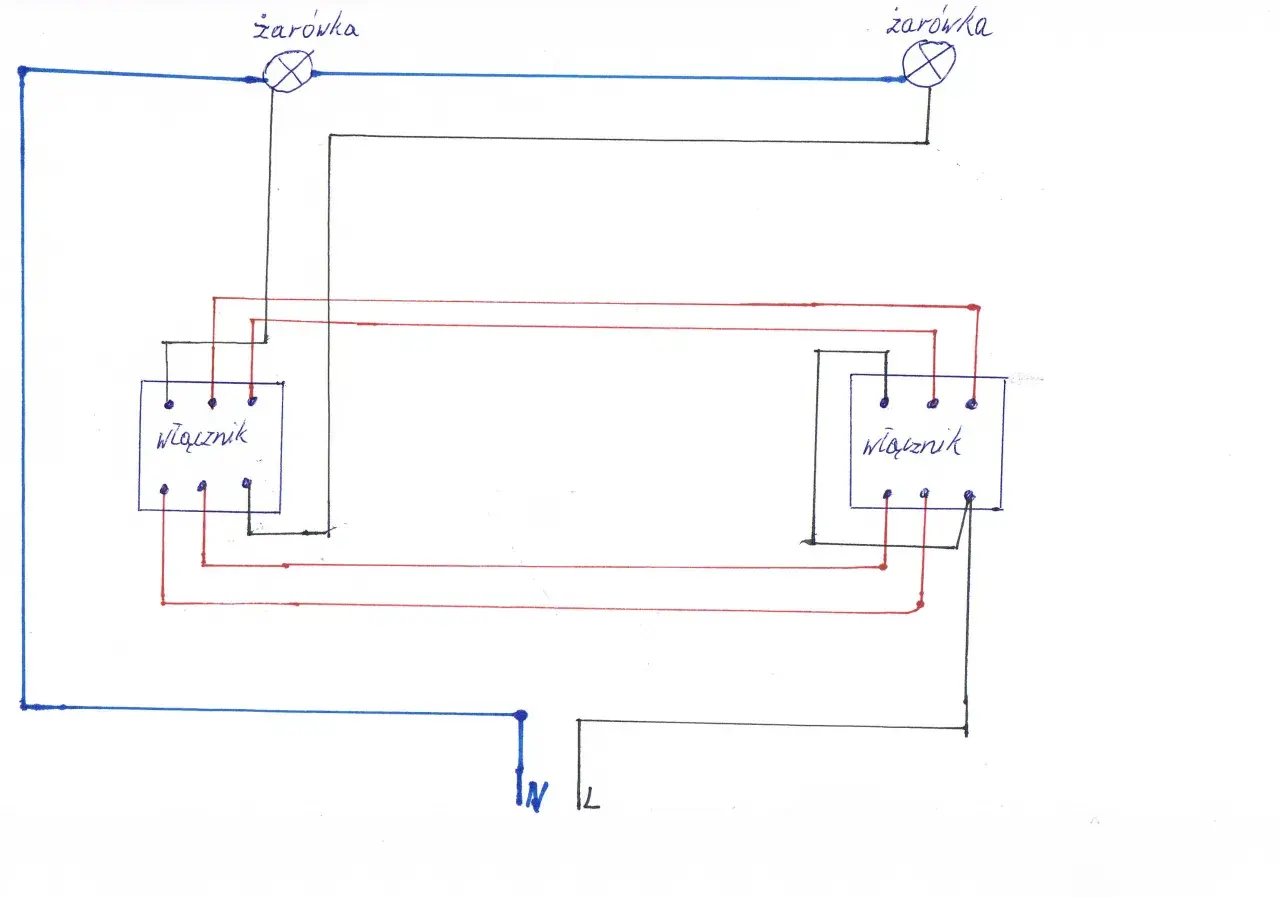

Jak czytać schemat połączeń
W typowym schemacie znajdziesz trzy rzeczy, które trzeba rozpoznać bez zgadywania: zacisk wspólny, dwa zaciski przełączne i przewód do lampy. Producenci oznaczają je różnie, ale sens jest ten sam. Najczęściej wspólny zacisk ma oznaczenie L albo COM, a dwa wyjścia to strzałki, 1 i 2 albo podobne symbole.
| Oznaczenie | Znaczenie | Rola w układzie |
|---|---|---|
| L / COM | Zacisk wspólny | Tu trafia faza zasilająca albo przewód wychodzący do oprawy |
| 1 i 2 / strzałki | Zaciski przełączne | Łączą oba łączniki przewodami korespondencyjnymi |
| N | Neutralny | Idzie bezpośrednio do lampy, nie przez łącznik |
| PE | Ochronny | Zapewnia ochronę oprawy i też omija łącznik |
W starszych instalacjach nie zakładam, że kolor przewodu zawsze mówi prawdę. Niebieski powinien być neutralny, ale po latach przeróbek bywa użyty inaczej, dlatego przed podłączeniem sprawdzam przewody testerem, a nie tylko wzrokiem. To ma znaczenie szczególnie przy remontach mieszkań z osprzętem wymienianym „na szybko”.
W praktyce między puszkami trzeba też zapewnić odpowiednią liczbę żył. Przy prostym układzie z dwóch miejsc zwykle wystarczą przewody korespondencyjne i tor zasilania, ale jeśli instalacja jest rozbudowana albo ma być gotowa na przyszłe zmiany, warto zostawić większy zapas żył i głębszą puszkę. Z takiego przygotowania najwięcej korzysta późniejszy montaż.Jak wykonać montaż krok po kroku
Ja przy takim montażu zaczynam od bezpieczeństwa, bo w tej części instalacji błąd kosztuje więcej niż sam osprzęt. Dopiero potem przechodzę do identyfikacji żył i przykręcania zacisków.
- Wyłącz zasilanie właściwego obwodu w rozdzielnicy i sprawdź brak napięcia testerem.
- Rozpoznaj przewód fazowy, przewód idący do lampy oraz przewody, które będą korespondencyjne między łącznikami.
- Podłącz fazę do zacisku wspólnego pierwszego łącznika schodowego.
- Połącz dwa zaciski przełączne obu łączników dwoma przewodami korespondencyjnymi.
- Z zacisku wspólnego drugiego łącznika wyprowadź przewód do oprawy oświetleniowej.
- Neutralny N i ochronny PE doprowadź bezpośrednio do lampy, bez przechodzenia przez łączniki.
- Zamontuj mechanizmy w puszkach, sprawdź działanie w obu kierunkach i dopiero na końcu załóż klawisze oraz ramki.
Jeżeli montujesz układ w remontowanym mieszkaniu, zwróć uwagę na głębokość puszki. Głębsza puszka bywa drobiazgiem, ale przy większej liczbie żył i złączek daje dużo bezpieczniejszy zapas miejsca niż model płytki. W ciasnej puszce łatwo o naprężenie przewodów i późniejsze poluzowanie zacisku.
W nowoczesnych seriach osprzętu producenci często podają parametry w rodzaju 10 A lub 10 AX, a przy LED-ach to ma znaczenie praktyczne. Warto patrzeć nie tylko na wygląd, ale też na obciążenie znamionowe i sposób montażu, bo dekoracyjny klawisz nie uratuje słabego doboru technicznego.
Najczęstsze błędy i objawy, które od razu widać
W tym układzie awarie są zwykle proste, tylko objawiają się myląco. Najczęściej nie psuje się sama logika układu, lecz jeden szczegół: źle dociśnięty przewód, pomylony zacisk albo niepasujący osprzęt.
- Światło działa tylko z jednego miejsca - zwykle jeden z przewodów korespondencyjnych nie łączy albo został wpięty w zły zacisk.
- Po wyłączeniu LED dalej lekko żarzy - często winne jest podświetlenie łącznika, upływ prądu albo sam typ źródła światła.
- Bezpiecznik wybija po przełączeniu - to sygnał zwarcia, uszkodzonej izolacji albo błędnego połączenia fazy z neutralnym.
- Klawisz pracuje nierówno albo słychać trzaski - mechanizm może być zużyty, a zaciski poluzowane.
- Oprawa świeci odwrotnie niż oczekujesz - zdarza się po zamianie zacisku wspólnego z jednym z przełącznych.
Przy LED-ach szczególnie często spotykam zjawisko „żarzenia po wyłączeniu”. To nie zawsze oznacza uszkodzenie instalacji; czasem winny jest podświetlany łącznik lub sam zasilacz w oprawie. Jeśli problem pojawił się po wymianie klasycznej żarówki na LED, zacząłbym właśnie od tego punktu.
W serwisie nie warto zgadywać. Najpierw odłączam zasilanie, potem sprawdzam zaciski, ciągłość przewodów i stan mechanizmu, a dopiero na końcu wymieniam element. Taki porządek oszczędza czas i zmniejsza ryzyko, że wymieni się dobry osprzęt zamiast usunąć prawdziwą przyczynę.
Kiedy lepszy będzie łącznik krzyżowy albo automatyka
Klasyczny układ z dwóch miejsc jest świetny, ale nie zawsze wystarcza. Jeśli światło ma działać z trzech, czterech albo większej liczby punktów, między dwa łączniki schodowe wstawia się łącznik krzyżowy. Przy nowoczesnych wnętrzach warto też rozważyć automatykę, szczególnie tam, gdzie przejścia są krótkie i powtarzalne.
| Rozwiązanie | Kiedy ma sens | Orientacyjny koszt osprzętu | Plusy | Ograniczenia |
|---|---|---|---|---|
| Dwa łączniki schodowe | Schody, wejście do domu, korytarz z dwoma punktami sterowania | Około 18-60 zł za sztukę, zależnie od serii i wykończenia | Najprostszy montaż, łatwy serwis, przewidywalne działanie | Tylko dwa miejsca sterowania |
| Schodowe + krzyżowy | Półpiętra, długie ciągi komunikacyjne, trzy i więcej wejść | Krzyżowy zwykle około 37-44 zł, do tego dwa łączniki schodowe | Duża elastyczność sterowania | Więcej przewodów i większa złożoność montażu |
| Czujnik ruchu | Przejścia nocne, ręce zajęte, przestrzenie wspólne | Zwykle więcej niż klasyczny osprzęt | Wygoda i automatyczne gaszenie | Trzeba dobrać czas podtrzymania i czułość |
| Sterownik oświetlenia schodowego LED | Dekoracyjne stopnie i efekt wizualny | Najczęściej wyraźnie drożej niż zwykłe łączniki | Efektowny wygląd i płynne zapalanie stopni | To już nie jest klasyczny układ on/off |
Jeśli mam doradzić praktycznie, to do zwykłych schodów w domu najrozsądniejszy jest nadal prosty układ z dwóch miejsc. Automatyka ma sens tam, gdzie wygoda jest ważniejsza niż pełna ręczna kontrola, a krzyżowy wtedy, gdy liczba punktów sterowania naprawdę rośnie. Z tego samego powodu dobór osprzętu warto zrobić pod realny układ komunikacyjny, a nie pod katalogowy efekt.
Jak serwisować układ, żeby nie wracać do niego co rok
Sprawny układ schodowy nie wymaga częstych przeglądów, ale kilka rzeczy dobrze kontrolować przy okazji remontu albo wymiany osprzętu. Najbardziej opłaca się spojrzeć na zaciski, stan izolacji i zachowanie lampy po kilku cyklach przełączania.
- Sprawdź, czy przewody w zaciskach nie są poluzowane i czy izolacja nie jest nadtopiona.
- Jeśli łącznik ma śrubowe zaciski, dokręcaj je tylko przy odłączonym zasilaniu.
- Przy migotaniu LED-ów najpierw wyklucz problem z samą oprawą, potem z łącznikiem i zasilaniem.
- Jeśli mechanizm klika inaczej niż wcześniej, rozważ wymianę obu łączników naraz, a nie tylko jednego.
- W instalacjach po wielu przeróbkach oznacz przewody opisem, bo za rok nikt nie pamięta, który był korespondencyjny.
Najczęściej widzę jedną powtarzającą się rzecz: ktoś zostawia instalację „na styk” po remoncie, a później wraca do problemu przy pierwszym luzowaniu zacisku albo po wymianie źródeł światła na LED. Jeśli układ ma działać latami, lepiej od razu zostawić porządną puszkę, czytelny opis przewodów i osprzęt z parametrami dobranymi do obciążenia.
Przy większych wątpliwościach nie warto testować metodą prób i błędów. W obwodach oświetleniowych drobny błąd montażowy potrafi dać objawy, które wyglądają jak awaria lampy, a w rzeczywistości wynikają z jednego źle podłączonego zacisku.
Co najbardziej decyduje o bezproblemowym świetle na schodach
W dobrze zrobionym układzie liczą się trzy rzeczy: poprawny schemat, właściwy dobór osprzętu i staranne zakończenie przewodów. Sama idea jest prosta, ale w praktyce największą różnicę robi porządek w puszce, a nie efektowny klawisz.
Jeśli robię taki montaż od zera, zawsze zostawiam sobie trochę zapasu miejsca i wybieram osprzęt, który da się serwisować bez siłowania się z mechanizmem. To właśnie wtedy instalacja działa bez kaprysów, a oświetlenie schodów staje się po prostu wygodne, zamiast być źródłem kolejnego remontu.
