Okablowanie DALI - Jak poprawnie ułożyć i uniknąć usterek?

Ten artykuł jest praktycznym i szczegółowym przewodnikiem po prawidłowym okablowaniu systemu sterowania oświetleniem DALI. Dowiesz się, jak krok po kroku zaprojektować i wykonać instalację, aby zapewnić jej stabilne i niezawodne działanie, unikając typowych błędów.

Dlaczego poprawne okablowanie jest fundamentem stabilnego systemu DALI

DALI, czyli Digital Addressable Lighting Interface, to międzynarodowy standard (IEC 62386) cyfrowego sterowania oświetleniem, który zrewolucjonizował sposób zarządzania instalacjami świetlnymi. W przeciwieństwie do starszych systemów analogowych, takich jak 1-10V, gdzie sygnał był jednokierunkowy i podatny na zakłócenia, DALI oferuje dwukierunkową komunikację. Oznacza to, że nie tylko możemy wysyłać polecenia do opraw (np. włącz, wyłącz, ściemnij), ale także otrzymywać od nich informacje zwrotne, takie jak status pracy, dane o awariach czy zużyciu energii. To właśnie ta dwukierunkowość sprawia, że DALI jest tak potężnym narzędziem, ale jednocześnie stawia wysokie wymagania wobec jakości okablowania.

Prawidłowe okablowanie jest absolutnie kluczowe dla stabilności i niezawodności systemu DALI. Każdy błąd w instalacji przewodów – czy to zbyt duża długość, niewłaściwy przekrój, czy niepoprawna topologia – może prowadzić do zakłóceń w komunikacji. W systemie DALI, gdzie dane są przesyłane cyfrowo, nawet niewielkie zakłócenia sygnału mogą skutkować utratą pakietów danych, błędnym interpretowaniem poleceń lub, co gorsza, brakiem możliwości komunikacji z urządzeniami. Wyobraźmy sobie sytuację, w której system nie otrzymuje informacji zwrotnej o awarii oprawy lub nie jest w stanie poprawnie zaadresować wszystkich urządzeń – to prowadzi do niestabilności i utraty pełnej kontroli nad oświetleniem. Dlatego też, jako instalatorzy, musimy traktować okablowanie DALI z najwyższą starannością, aby zapewnić, że wszystkie zalety tego standardu zostaną w pełni wykorzystane.

Jaki przewód wybrać do magistrali DALI? Kluczowe parametry i rekomendacje

Jednym z najczęściej zadawanych pytań dotyczących instalacji DALI jest to, czy potrzebny jest specjalny kabel. Odpowiedź, ku zaskoczeniu wielu, brzmi: nie jest wymagany specjalny, certyfikowany ani ekranowany przewód. Wystarczy standardowy dwużyłowy przewód elektryczny. Dzięki cyfrowemu charakterowi sygnału DALI i jego wbudowanej odporności na zakłócenia, przewody magistrali mogą być prowadzone w jednej wiązce, a nawet w jednym, wspólnym kablu pięciożyłowym razem z przewodami zasilającymi 230V. To znacznie upraszcza instalację i redukuje koszty.

Jeśli chodzi o zalecany przekrój przewodu, to 1,5 mm² jest najczęściej stosowanym i rekomendowanym wyborem. Zapewnia on optymalny balans między kosztami a wydajnością, minimalizując spadki napięcia na dłuższych odcinkach. W niektórych przypadkach, dla bardzo krótkich odcinków, dopuszczalny jest minimalny przekrój 0,5 mm², jednak osobiście zawsze zalecam stosowanie większego przekroju, aby zapewnić margines bezpieczeństwa i stabilność systemu. Większy przekrój przewodu jest zawsze korzystny, ponieważ zmniejsza rezystancję, co przekłada się na mniejsze spadki napięcia i bardziej stabilną komunikację na całej długości magistrali.

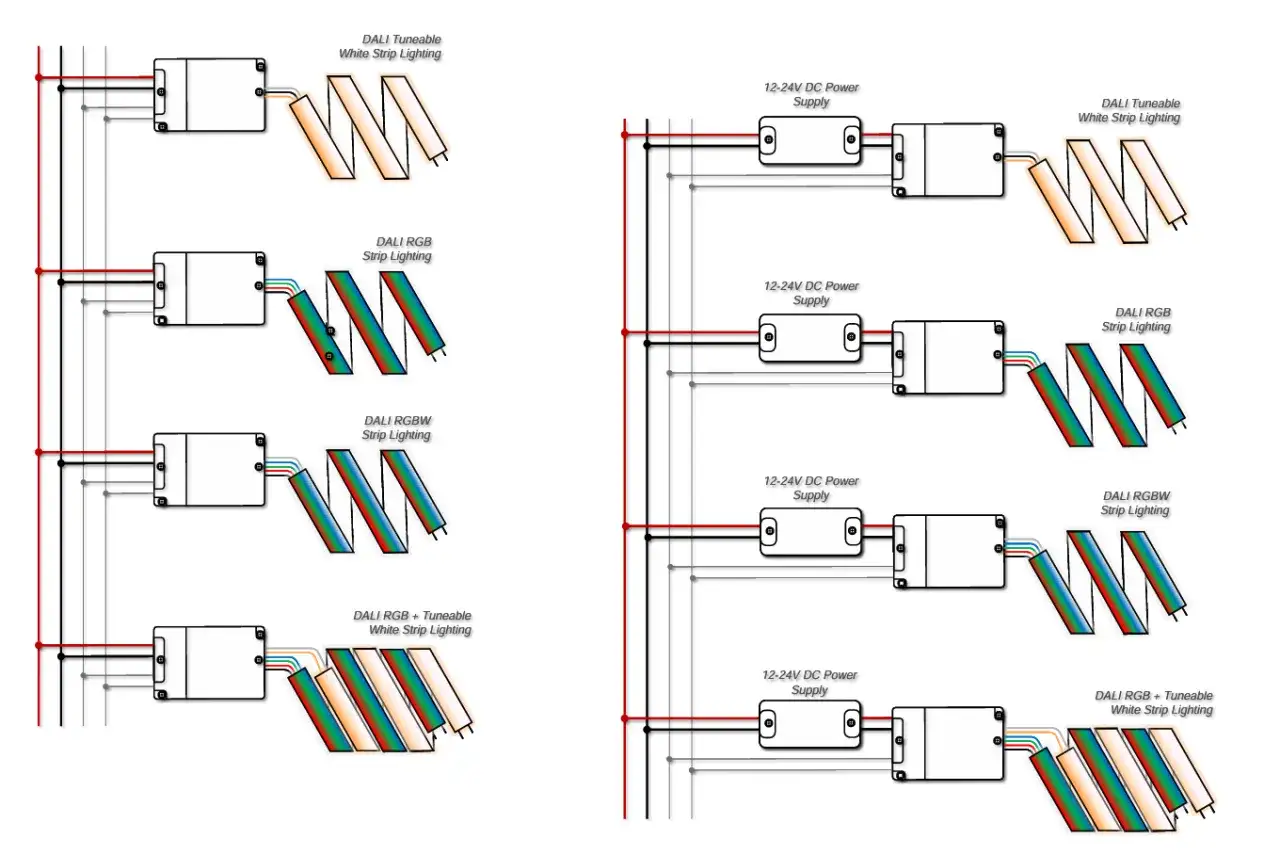

Decyzja między przewodem 2-żyłowym a 5-żyłowym często zależy od konkretnych warunków instalacji. Prowadzenie magistrali DALI (DA+, DA-) oraz zasilania 230V (L, N, PE) w jednym, pięciożyłowym kablu ma wiele zalet. Przede wszystkim, oszczędza to miejsce w korytkach kablowych i puszkach instalacyjnych, a także poprawia estetykę instalacji, redukując liczbę widocznych przewodów. Upraszcza to również sam proces montażu, ponieważ instalator ma do czynienia z jednym kablem zamiast dwóch oddzielnych. Ważne jest, aby pamiętać o prawidłowym podłączeniu żył – dwie żyły dla DALI i trzy dla zasilania 230V.

Jedną z najbardziej praktycznych cech magistrali DALI, która znacznie ułatwia pracę instalatorom, jest brak polaryzacji. Oznacza to, że przewody magistrali DALI można podłączyć do zacisków DA+ i DA- w dowolny sposób – nie ma znaczenia, który przewód podłączymy do plusa, a który do minusa. Ta elastyczność minimalizuje ryzyko błędów podczas podłączania i przyspiesza proces instalacji, co jest szczególnie cenne w dużych i złożonych projektach.

Zasady projektowania topologii magistrali DALI – co wolno, a czego unikać

Elastyczność systemu DALI przejawia się również w możliwości stosowania różnych topologii okablowania. To pozwala na dopasowanie instalacji do specyfiki obiektu i wymagań projektowych. Zrozumienie, które układy są dozwolone, a które kategorycznie zabronione, jest kluczowe dla prawidłowego funkcjonowania systemu.

Dozwolone topologie:

• Linia (bus): Jest to najprostsza topologia, gdzie urządzenia są podłączane szeregowo wzdłuż jednego głównego kabla. Jest idealna dla długich korytarzy lub otwartych przestrzeni.
• Gwiazda (star): W tym układzie wszystkie urządzenia są podłączone do centralnego punktu, z którego rozchodzą się indywidualne kable. Często stosowana w pomieszczeniach, gdzie centralny punkt dystrybucji jest łatwo dostępny.
• Drzewo (tree): To połączenie topologii liniowej i gwiazdy, gdzie z głównej linii wychodzą rozgałęzienia, do których podłączane są kolejne urządzenia. Jest to bardzo elastyczny układ, często wykorzystywany w złożonych instalacjach, np. w biurach z wieloma pomieszczeniami.

Wszystkie te topologie, a także ich kombinacje, są w pełni wspierane przez standard DALI i zapewniają stabilną komunikację. Kluczem jest przestrzeganie ogólnych limitów długości i liczby urządzeń, o których opowiem za chwilę.

Dlaczego zamknięta pętla (pierścień) jest absolutnie zakazana? To jest najważniejsza zasada, której nie wolno łamać. Topologia pierścieniowa, gdzie początek i koniec magistrali są ze sobą połączone, jest niedopuszczalna w systemach DALI. Powód jest prosty: tworzy to pętlę prądową, która może prowadzić do niestabilności systemu, błędów komunikacji, a w skrajnych przypadkach nawet do uszkodzenia urządzeń. Sygnał DALI jest cyfrowy i wymaga jasno zdefiniowanej ścieżki. Pętla wprowadza zjawiska rezonansowe i odbicia sygnału, które uniemożliwiają prawidłową transmisję danych. Zawsze upewnij się, że instalacja DALI ma wyraźny początek i koniec, bez żadnych zamkniętych obwodów.

Planowanie rozgałęzień w złożonych instalacjach wymaga przemyślenia. Najlepszą praktyką jest tworzenie rozgałęzień w łatwo dostępnych puszkach instalacyjnych lub rozdzielnicach. To nie tylko ułatwia późniejsze serwisowanie i diagnostykę, ale także pozwala na utrzymanie porządku w okablowaniu. Unikaj chaotycznych rozgałęzień wewnątrz sufitów podwieszanych czy ścian, które utrudnią identyfikację problemów w przyszłości. Dobrze zaprojektowane rozgałęzienia, z wyraźnym oznaczeniem każdego segmentu, są kluczem do długoterminowej niezawodności systemu.

Limity instalacji DALI, których nie możesz przekroczyć

Aby system DALI działał niezawodnie, musimy przestrzegać kilku kluczowych limitów, które wynikają ze standardu IEC 62386. Przekroczenie tych wartości prowadzi do niestabilności, błędów komunikacji, a nawet całkowitego braku działania systemu. Jako doświadczony instalator, zawsze zwracam na nie szczególną uwagę.

Pierwszym i często niedocenianym limitem jest maksymalna długość magistrali DALI, która wynosi 300 metrów. Ten limit nie jest arbitralny; wynika on z konieczności utrzymania spadku napięcia na całej długości linii poniżej 2V. Sygnał DALI jest przesyłany przy napięciu około 16V DC. Jeśli spadek napięcia jest zbyt duży, urządzenia na końcu linii mogą nie otrzymywać wystarczającego napięcia do prawidłowej komunikacji. Ważne jest, aby pamiętać, że 300 metrów to wartość maksymalna dla przewodu o przekroju 1,5 mm². Jeśli użyjemy cieńszego przewodu (np. 0,75 mm²), maksymalna długość będzie znacznie krótsza, ponieważ rezystancja przewodu wzrośnie, a wraz z nią spadek napięcia. Zawsze warto obliczyć spadek napięcia dla swojej konkretnej konfiguracji, aby upewnić się, że mieści się on w dopuszczalnych granicach.

Kolejnym istotnym ograniczeniem jest maksymalnie 64 urządzenia na jednej linii DALI. Mówimy tu o adresowalnych urządzeniach, takich jak zasilacze w oprawach, czujniki czy panele sterujące. Przekroczenie tej liczby spowoduje problemy z adresowaniem, ponieważ system DALI ma ograniczoną pulę adresów dla jednej podsieci. Jeśli podłączymy więcej niż 64 urządzenia, niektóre z nich mogą nie zostać prawidłowo zaadresowane, co uniemożliwi ich sterowanie lub komunikację. W rezultacie system będzie niestabilny i nie będzie działał zgodnie z oczekiwaniami.

Trzeci limit dotyczy zasilania magistrali: maksymalny prąd magistrali wynosi 250 mA. Każde urządzenie DALI podłączone do magistrali pobiera niewielki prąd (zazwyczaj około 2 mA). Suma tych obciążeń nie może przekroczyć wydajności zasilacza magistrali DALI. Jeśli podłączymy zbyt wiele urządzeń, zasilacz zostanie przeciążony, co może prowadzić do jego uszkodzenia lub niewystarczającego zasilania dla urządzeń, a w konsekwencji do problemów z komunikacją.

W przypadku większych instalacji, gdzie 300 metrów i 64 urządzenia to za mało, istnieją sprawdzone rozwiązania. Aby zwiększyć zasięg i liczbę urządzeń, możemy wykorzystać repeatery DALI. Repeatery wzmacniają sygnał i pozwalają na wydłużenie magistrali poza limit 300 metrów. Natomiast do łączenia wielu linii DALI w jeden spójny system sterowania stosuje się bramki (routery) DALI. Pozwalają one na tworzenie większych, bardziej złożonych sieci, gdzie każda linia DALI działa jako niezależna podsieć, komunikująca się z innymi poprzez router.

Limit DALI	Wartość / Opis	Konsekwencje przekroczenia
Maksymalna długość	300 metrów (przy spadku napięcia poniżej 2V)	Niestabilna komunikacja, brak odpowiedzi urządzeń, błędy sterowania.
Maksymalna liczba urządzeń	64 adresowalne urządzenia na jednej linii	Problemy z adresowaniem, niemożność sterowania wszystkimi urządzeniami, błędy systemu.
Maksymalny prąd magistrali	250 mA	Przeciążenie zasilacza magistrali, jego uszkodzenie, brak zasilania dla urządzeń DALI.

Zasilacz magistrali DALI – serce całego systemu

Zasilacz magistrali DALI to często niedoceniany, ale absolutnie kluczowy komponent każdej instalacji DALI. Można go porównać do serca, które pompuje krew do całego organizmu – bez niego komunikacja w systemie DALI po prostu nie istnieje. Moim zdaniem, to jeden z elementów, na którym nie wolno oszczędzać i który musi być dobrany z najwyższą starannością.

Rola zasilacza magistrali jest prosta, ale fundamentalna: dostarcza on stałe napięcie około 16V DC do całej magistrali DALI. To napięcie jest niezbędne nie tylko do przesyłania sygnałów cyfrowych, ale także do zasilania niektórych komponentów podłączonych bezpośrednio do magistrali, takich jak czujniki ruchu, czujniki światła dziennego czy panele sterujące. Bez tego zasilania, nawet jeśli oprawy są prawidłowo podłączone do zasilania 230V, komunikacja DALI jest niemożliwa.

Warto wyraźnie odróżnić zasilacz magistrali DALI od zasilaczy w oprawach LED. Te drugie służą do zasilania samych diod LED i są odpowiedzialne za ich jasność i barwę. Zasilacz magistrali DALI ma zupełnie inne zadanie – zasila obwód komunikacyjny. Brak napięcia na magistrali lub jego znaczny spadek uniemożliwia komunikację, nawet jeśli oprawy są zasilane prawidłowo i świecą. To częsty błąd początkujących instalatorów, którzy zapominają o dedykowanym zasilaniu dla samej magistrali.

Dobór mocy zasilacza magistrali DALI jest prosty i opiera się na bilansie prądowym. Jak już wspominałem, maksymalny prąd, jaki może dostarczyć zasilacz DALI, to 250 mA. Każde urządzenie DALI pobiera z magistrali niewielki prąd, zazwyczaj około 2 mA. Aby dobrać odpowiedni zasilacz, należy zsumować prąd pobierany przez wszystkie urządzenia DALI podłączone do danej linii i upewnić się, że wynik nie przekracza 250 mA. W praktyce, dla większości typowych instalacji, standardowy zasilacz DALI o wydajności 250 mA jest wystarczający, ale zawsze warto to sprawdzić.

Optymalne miejsce montażu zasilacza magistrali to zazwyczaj centralny punkt instalacji lub rozdzielnica elektryczna. Umieszczenie go w łatwo dostępnym miejscu ułatwia serwisowanie i diagnostykę. Należy również pamiętać o zapewnieniu odpowiedniej wentylacji, aby zapobiec przegrzewaniu się urządzenia, choć zasilacze DALI zazwyczaj charakteryzują się niskim wydzielaniem ciepła.

Najczęstsze błędy w okablowaniu DALI i jak ich uniknąć – praktyczna checklista

W mojej praktyce zawodowej spotkałem się z wieloma błędami podczas instalacji DALI. Poniżej przedstawiam najczęstsze z nich oraz praktyczne wskazówki, jak ich unikać, aby Twoja instalacja działała bez zarzutu.

1. Błąd #1: Tworzenie zamkniętej pętli w topologii.

   Opis: Jest to jeden z najpoważniejszych błędów, który polega na połączeniu początku i końca magistrali DALI, tworząc pierścień. Konsekwencje to niestabilność komunikacji, błędy sygnału, a nawet uszkodzenie urządzeń. Standard DALI kategorycznie zabrania takiej topologii.

   Jak uniknąć: Zawsze upewnij się, że magistrala DALI ma wyraźny początek i koniec. Projektuj instalację w układzie linii, gwiazdy lub drzewa, ale nigdy w pętli. Przed uruchomieniem systemu sprawdź ciągłość obwodu i upewnij się, że nie ma zamkniętych pętli.

2. Błąd #2: Przekraczanie maksymalnej długości 300 metrów bez uwzględnienia spadku napięcia.

   Opis: Fizyczne ułożenie kabla o długości 300 metrów jest możliwe, ale jeśli przekrój przewodu jest zbyt mały (np. 0,75 mm² zamiast 1,5 mm²), spadek napięcia na tej długości może przekroczyć dopuszczalne 2V. Skutkuje to niestabilną komunikacją, a urządzenia na końcu linii mogą nie reagować na polecenia.

   Jak uniknąć: Zawsze stosuj przewód o przekroju 1,5 mm² dla maksymalnych długości. Dla krótszych odcinków (poniżej 100m) można rozważyć 0,75 mm², ale zawsze z ostrożnością. W przypadku dłuższych instalacji lub konieczności użycia cieńszych przewodów, rozważ zastosowanie repeaterów DALI, które wzmocnią sygnał i zniwelują spadek napięcia.

3. Błąd #3: Brak dedykowanego zasilacza magistrali DALI lub jego niewłaściwy dobór.

   Opis: Niektórzy instalatorzy zapominają o konieczności zasilania samej magistrali DALI napięciem 16V DC lub dobierają zasilacz o zbyt małej wydajności prądowej (poniżej 250 mA lub niewystarczającej dla sumy podłączonych urządzeń).

   Jak uniknąć: Zawsze pamiętaj o zainstalowaniu dedykowanego zasilacza magistrali DALI. Przed zakupem zsumuj prąd pobierany przez wszystkie urządzenia DALI (około 2 mA na urządzenie) i upewnij się, że wybrany zasilacz ma odpowiednią wydajność prądową, z uwzględnieniem marginesu bezpieczeństwa.

4. Błąd #4: Niepoprawne łączenie wielu linii DALI bez użycia bramek (routerów).

   Opis: Każda linia DALI jest niezależną podsiecią z własnym zestawem 64 adresów. Próba bezpośredniego połączenia dwóch linii DALI bez odpowiedniego urządzenia mostkującego (routera) prowadzi do konfliktu adresów i całkowitego braku komunikacji.

   Jak uniknąć: Jeśli potrzebujesz sterować więcej niż 64 urządzeniami lub chcesz połączyć kilka niezależnych linii DALI w jeden większy system, zawsze używaj bramek (routerów) DALI. To one odpowiadają za komunikację między liniami i zarządzanie adresami w większych instalacjach.

Diagnostyka problemów z okablowaniem – jak szybko znaleźć usterkę

Nawet przy najlepszych chęciach i starannym montażu, problemy z okablowaniem DALI mogą się pojawić. Kluczem jest umiejętność szybkiej i skutecznej diagnostyki. Oto kilka praktycznych metod, które pomogą Ci zlokalizować usterkę.

Najprostszym i często najbardziej efektywnym testem jest sprawdzenie napięcia na magistrali DALI za pomocą woltomierza. Powinno ono wynosić około 16V DC. Jeśli miernik wskazuje znacznie niższe napięcie (np. poniżej 12V) lub jego całkowity brak, to masz już pierwszy trop. Niskie napięcie może świadczyć o zbyt dużym spadku napięcia (np. z powodu zbyt długiego lub zbyt cienkiego przewodu) lub o przeciążeniu zasilacza magistrali. Całkowity brak napięcia najczęściej wskazuje na przerwę w obwodzie, zwarcie lub uszkodzenie zasilacza magistrali.

Co oznacza brak napięcia na końcu linii? Jeśli na początku magistrali (przy zasilaczu) napięcie jest prawidłowe, a na końcu linii jest go brak lub jest ono bardzo niskie, może to wskazywać na kilka problemów:

• Przerwa w obwodzie: Uszkodzenie przewodu, luźne połączenie, źle zaciśnięty zacisk.
• Zbyt duży spadek napięcia: Linia jest za długa lub przekrój przewodu jest zbyt mały dla danej długości i obciążenia.
• Zwarcie: Rzadziej, ale możliwe, że gdzieś na linii doszło do zwarcia przewodów DALI, co powoduje spadek napięcia.

Jak krok po kroku zlokalizować przerwę lub zwarcie na magistrali? Oto sprawdzona metodyka:

1. Sprawdź zasilacz magistrali: Upewnij się, że sam zasilacz DALI działa poprawnie i dostarcza stabilne 16V DC na swoich wyjściach.
2. Podziel linię na segmenty: Jeśli problem występuje na długiej linii, odłącz urządzenia w połowie długości magistrali. Sprawdź napięcie przed i za punktem odłączenia. Jeśli napięcie pojawia się po odłączeniu części linii, problem leży w odłączonym segmencie.
3. Testuj ciągłość: Przy odłączonym zasilaniu DALI, użyj multimetru do sprawdzenia ciągłości przewodów DA+ i DA- w każdym segmencie. Szukaj przerw.
4. Sprawdź rezystancję: Przy odłączonym zasilaniu, zmierz rezystancję między DA+ a DA-. Jeśli jest bardzo niska (bliska zeru), może to wskazywać na zwarcie.
5. Wizualna inspekcja połączeń: Dokładnie sprawdź wszystkie zaciski, złączki i punkty połączeń. Luźne lub skorodowane połączenia są częstą przyczyną problemów.
6. Odłączaj urządzenia pojedynczo: Jeśli podejrzewasz, że problem powoduje któreś z urządzeń DALI, odłączaj je pojedynczo i obserwuj, czy napięcie na magistrali wraca do normy.

Pamiętaj, że system DALI jest zaprojektowany z myślą o niezawodności, ale jego prawidłowe działanie w dużej mierze zależy od staranności i precyzji wykonania okablowania. Dobre nawyki instalacyjne i umiejętność diagnostyki to podstawa sukcesu.
