Sterownik LED RGB Schemat - Zbuduj Własny Krok po Kroku

Ten artykuł to kompleksowy przewodnik dla każdego, kto chce samodzielnie zbudować sterownik LED RGB. Od podstawowych schematów analogowych, przez zaawansowane rozwiązania z mikrokontrolerami Arduino, aż po praktyczne porady dotyczące doboru komponentów i rozwiązywania problemów. Dowiedz się, jak stworzyć spersonalizowane oświetlenie, które idealnie odpowiada Twoim potrzebom.

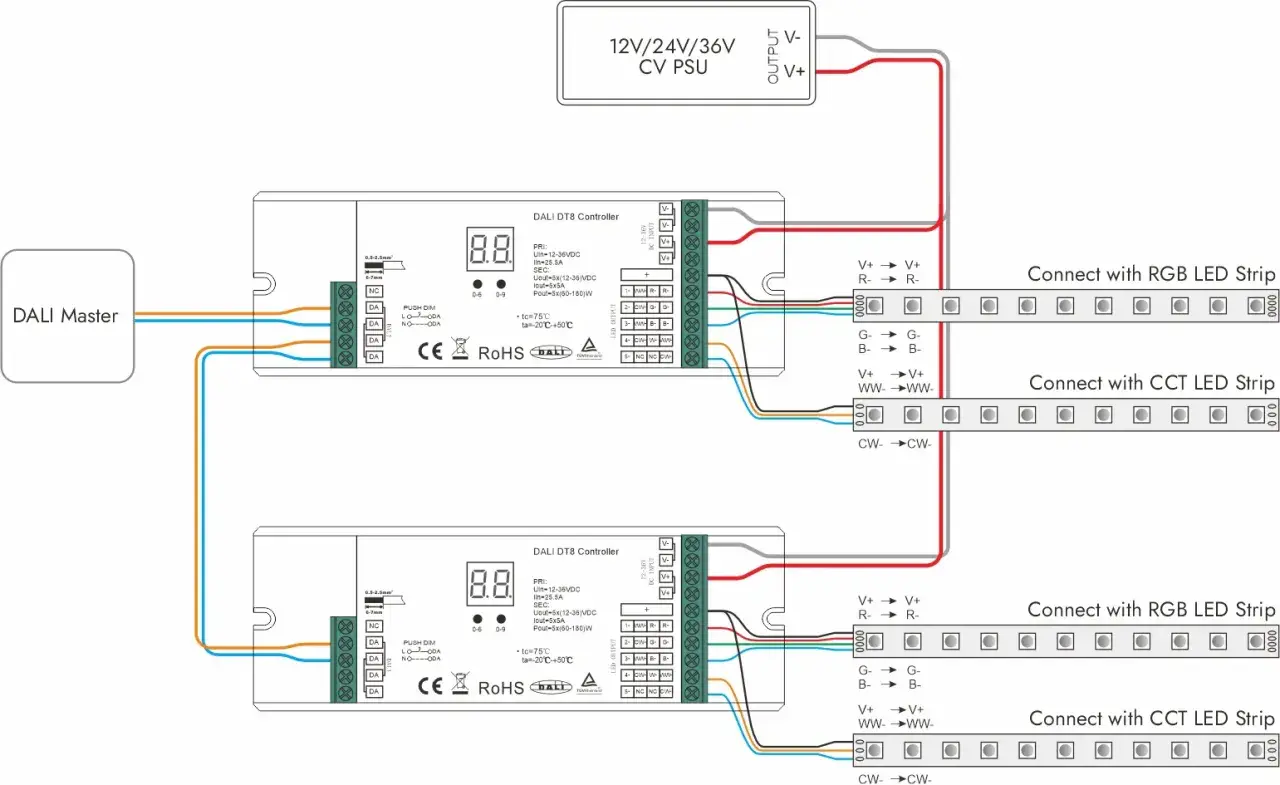

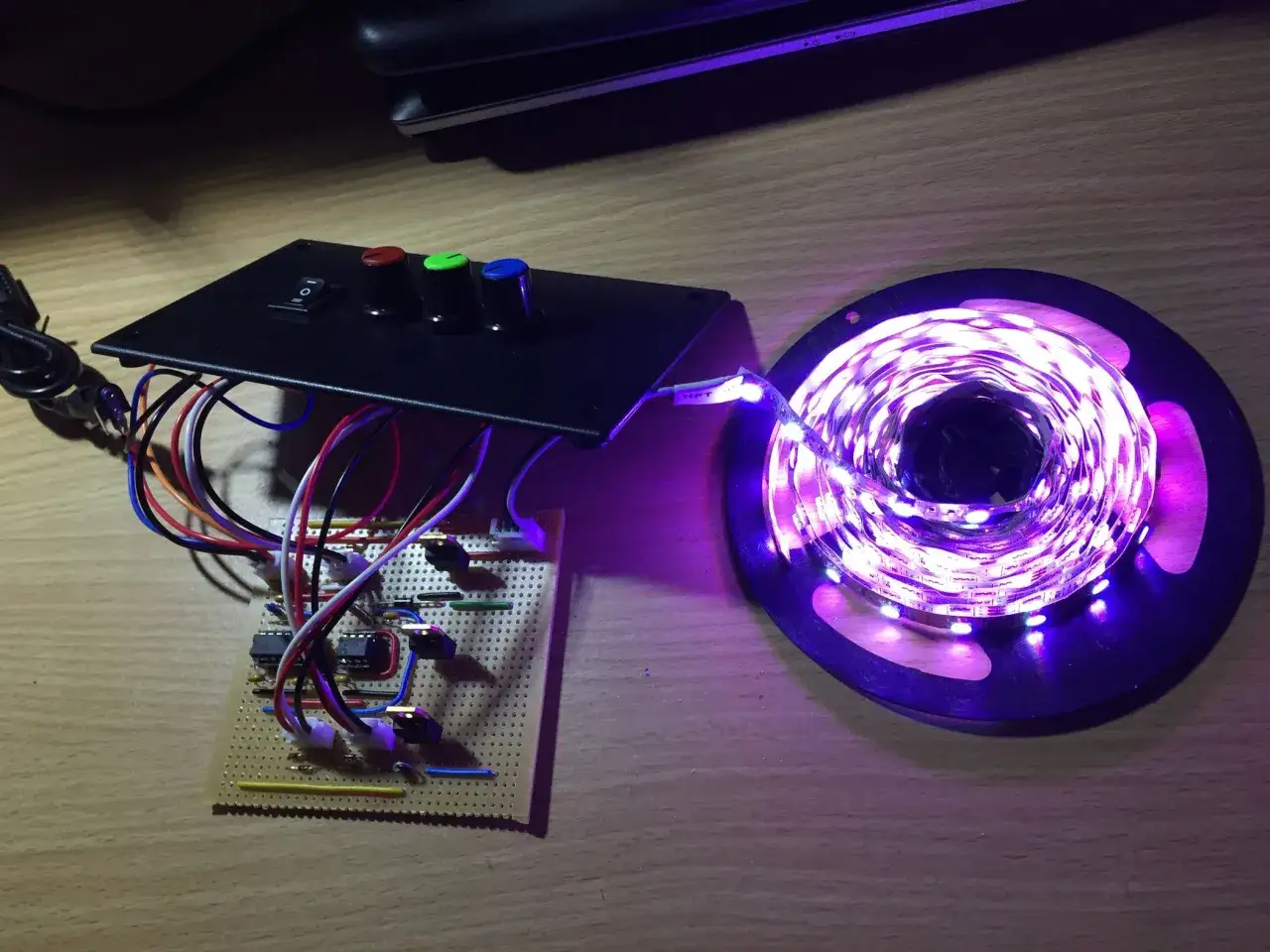

Dlaczego warto zbudować własny sterownik LED RGB zamiast kupować gotowy?

Decyzja o samodzielnym zbudowaniu sterownika LED RGB, zamiast sięgnięcia po gotowe rozwiązanie, niesie ze sobą szereg znaczących korzyści. Przede wszystkim, zyskujesz pełną kontrolę i możliwość personalizacji. Gotowe produkty często oferują ograniczony zestaw funkcji i predefiniowanych efektów. Tworząc własny sterownik, możesz zaprojektować dokładnie takie efekty świetlne, jakie sobie wymarzysz – od subtelnych przejść barw po dynamiczne sekwencje, które idealnie wpasują się w Twoje wnętrze czy projekt. To pozwala na stworzenie unikalnego oświetlenia, niedostępnego w standardowej ofercie rynkowej.

Kolejnym aspektem jest satysfakcja płynąca z projektu DIY. Proces budowy, od wyboru komponentów, przez lutowanie, aż po programowanie i testowanie, to fascynująca podróż, która rozwija umiejętności elektroniczne i programistyczne. Ukończenie takiego projektu daje ogromne poczucie spełnienia i zrozumienia, jak działa technologia, którą na co dzień wykorzystujemy. Wreszcie, w wielu przypadkach, samodzielna budowa może przynieść potencjalne oszczędności finansowe, zwłaszcza gdy masz niestandardowe wymagania, które wymagałyby zakupu drogich, specjalistycznych sterowników. Wykorzystując dostępne komponenty i własną pracę, często można osiągnąć ten sam, a nawet lepszy efekt, za ułamek ceny.

Klucz do mieszania kolorów: Czym jest sygnał PWM i jak działa w praktyce?

Zrozumienie modulacji szerokości impulsu, czyli PWM (Pulse Width Modulation), jest absolutnie kluczowe dla każdego, kto chce zgłębić tajniki sterowania diodami LED RGB. To właśnie PWM pozwala nam na precyzyjną kontrolę nad barwą i jasnością światła, które emitują nasze diody. W uproszczeniu, PWM polega na bardzo szybkim włączaniu i wyłączaniu diody LED. Nie zmieniamy przy tym napięcia zasilającego diodę, a jedynie czas, przez jaki jest ona włączona w danym cyklu.

Kiedy dioda jest włączona przez dłuższy czas w ramach jednego cyklu (mówimy wtedy o wysokim wypełnieniu impulsu), ludzkie oko odbiera to jako większą jasność. Gdy czas włączenia jest krótki (niskie wypełnienie impulsu), dioda wydaje się świecić słabiej. Dzieje się tak, ponieważ częstotliwość przełączania jest na tyle wysoka, że nasze oko nie jest w stanie dostrzec pojedynczych mignięć, a jedynie uśrednioną jasność. Dzięki temu, sterując niezależnie jasnością trzech podstawowych kolorów – czerwonego (Red), zielonego (Green) i niebieskiego (Blue) – możemy uzyskać praktycznie dowolny odcień barwy. Każdy z tych kanałów otrzymuje swój własny sygnał PWM, a ich mieszanka tworzy ostateczny kolor. Na przykład, aby uzyskać fiolet, włączamy jednocześnie czerwony i niebieski kanał z maksymalną jasnością, a zielony wyłączamy. Zmieniając proporcje wypełnienia impulsu dla każdego koloru, możemy stworzyć miliony różnych odcieni, co jest esencją działania sterowników RGB.

Schemat dla absolutnie początkujących: Prosty sterownik analogowy krok po kroku

Dla osób, które dopiero rozpoczynają swoją przygodę z elektroniką, zbudowanie prostego, analogowego sterownika LED RGB to doskonały punkt wyjścia. Jego głównymi zaletami są prostota konstrukcji i niski koszt, co czyni go idealnym projektem edukacyjnym. Taki sterownik pozwala na ręczną regulację jasności każdego z trzech kolorów (czerwonego, zielonego, niebieskiego) za pomocą potencjometrów, co umożliwia intuicyjne mieszanie barw.

Lista niezbędnych części: Potencjometry, tranzystory i rezystory

Aby zbudować ten podstawowy sterownik, będziesz potrzebować kilku łatwo dostępnych komponentów. Poniżej przedstawiam listę wraz z przykładowymi wartościami i ich funkcjami:

Schemat ideowy – jak połączyć wszystko w działającą całość?

Budowa prostego sterownika analogowego opiera się na trzech identycznych obwodach, po jednym dla każdego koloru (czerwonego, zielonego, niebieskiego). Każdy obwód składa się z potencjometru, rezystora i tranzystora. Jeśli używasz taśmy LED RGB ze wspólną anodą (co jest najczęściej spotykane), będziesz potrzebować tranzystorów PNP (np. BD136) i podłączać je w konfiguracji "high-side switching". Jeśli masz taśmę ze wspólną katodą, użyj tranzystorów NPN (np. BD139) w konfiguracji "low-side switching".

Dla taśmy ze wspólną anodą (12V):

1. Podłącz wspólny przewód taśmy LED RGB (zazwyczaj oznaczony jako V+ lub 12V) bezpośrednio do dodatniego bieguna zasilacza 12V.
2. Dla każdego koloru (R, G, B):
   • Podłącz jeden koniec potencjometru (np. 10kΩ) do dodatniego bieguna zasilacza 12V, a drugi koniec do masy (ujemnego bieguna zasilacza).
   • Środkową nóżkę potencjometru podłącz do jednego końca rezystora (np. 220Ω).
   • Drugi koniec rezystora podłącz do bazy tranzystora PNP (środkowa nóżka BD136).
   • Emiter tranzystora PNP (lewa nóżka BD136, patrząc na płaską stronę) podłącz do dodatniego bieguna zasilacza 12V.
   • Kolektor tranzystora PNP (prawa nóżka BD136) podłącz do odpowiedniego przewodu koloru taśmy LED (np. czerwonego dla kanału R).
3. Upewnij się, że wszystkie masy (ujemne bieguny) są ze sobą połączone.

Obracanie potencjometrem zmienia rezystancję w obwodzie bazy tranzystora, co z kolei reguluje prąd płynący przez bazę. Ten prąd steruje prądem kolektora, a tym samym jasnością diody LED. Im większy prąd kolektora, tym jaśniej świeci dioda.

Montaż na płytce stykowej lub "na pająka" – praktyczne porady

Na początek, do testowania i eksperymentowania, płytka stykowa (breadboard) jest niezastąpiona. Pozwala ona na szybkie łączenie komponentów bez lutowania, co jest idealne do sprawdzania poprawności schematu i wprowadzania zmian. Pamiętaj jednak, że połączenia na płytce stykowej nie są zbyt stabilne i mogą łatwo się rozłączyć. Dla bardziej stałych, ale wciąż prostych konstrukcji, można zastosować montaż "na pająka", czyli bezpośrednie lutowanie komponentów ze sobą, minimalizując użycie płytki drukowanej. Jest to metoda szybka i efektywna dla małych układów, ale wymaga staranności w izolowaniu połączeń, aby uniknąć zwarć.

Moc mikrokontrolera: Schemat sterownika LED RGB opartego na Arduino

Gdy opanujesz podstawy sterowania analogowego, naturalnym krokiem naprzód jest wykorzystanie mikrokontrolera. Sterownik LED RGB oparty na Arduino otwiera drzwi do znacznie bardziej zaawansowanych funkcji i dynamicznych efektów świetlnych, które trudno byłoby osiągnąć w układach analogowych. To rozwiązanie jest sercem wielu inteligentnych systemów oświetleniowych.

Dlaczego Arduino to idealny mózg dla Twojego sterownika?

Platforma Arduino, w szczególności popularne modele takie jak Uno czy Nano, to doskonały wybór do budowy cyfrowego sterownika LED RGB z kilku kluczowych powodów. Przede wszystkim, łatwość programowania jest nie do przecenienia. Środowisko Arduino IDE jest intuicyjne, a język programowania (oparty na C++) jest stosunkowo prosty do nauczenia. Co więcej, dostępna jest ogromna liczba bibliotek (np. Adafruit_NeoPixel, choć ta jest do diod adresowalnych, to są też biblioteki do PWM), które znacznie upraszczają implementację złożonych funkcji, takich jak generowanie sygnałów PWM, obsługa czujników czy komunikacja z innymi modułami. Według danych Forbot.pl, Arduino jest jedną z najpopularniejszych platform do nauki elektroniki i programowania, co świadczy o jej przystępności. Dodatkowo, ogromna społeczność użytkowników Arduino oznacza, że niemal na każde pytanie znajdziesz odpowiedź, a gotowe przykłady kodu i schematy są na wyciągnięcie ręki, co przyspiesza naukę i rozwiązywanie problemów.

Komponenty do wersji cyfrowej: Arduino, tranzystory MOSFET i zasilanie

W przypadku sterownika cyfrowego, lista komponentów nieco się zmienia, zwłaszcza jeśli chcemy sterować mocniejszymi taśmami LED. Oto co będzie potrzebne:

Schemat podłączenia taśmy LED RGB do Arduino przez tranzystory MOSFET

Podłączenie taśmy LED RGB do Arduino wymaga zastosowania tranzystorów MOSFET. Dlaczego? Piny Arduino mogą dostarczyć tylko niewielki prąd (kilkanaście-kilkadziesiąt mA), podczas gdy taśmy LED, zwłaszcza te dłuższe, potrzebują znacznie więcej. MOSFETy działają tutaj jako "wzmacniacze prądu" lub raczej "przełączniki", które pozwalają Arduino kontrolować duży prąd płynący z zewnętrznego zasilacza do taśmy LED. Są one preferowane nad tranzystorami bipolarnymi ze względu na ich większą wydajność prądową i minimalne straty mocy (działają niemal jak idealny przełącznik).

Dla taśmy LED RGB ze wspólną anodą (najczęściej spotykanej, zasilanej np. 12V):

1. Podłącz wspólny przewód taśmy LED RGB (V+) do dodatniego bieguna zewnętrznego zasilacza (np. 12V).
2. Dla każdego koloru (R, G, B) potrzebujesz jednego tranzystora MOSFET (np. IRF520 lub BUZ11, pamiętaj o odpowiednim doborze do napięcia i prądu).
   • Pin PWM z Arduino (np. piny 9, 10, 11) podłącz przez rezystor (np. 220Ω) do bramki (Gate) MOSFETa. Rezystor ten chroni pin Arduino przed zbyt dużym prądem.
   • Źródło (Source) MOSFETa podłącz do masy (ujemnego bieguna) zewnętrznego zasilacza.
   • Dren (Drain) MOSFETa podłącz do odpowiedniego przewodu koloru taśmy LED (np. czerwonego dla kanału R).
   • Dodatkowo, warto dodać rezystor (np. 10kΩ) między bramką MOSFETa a masą. Zapobiega to "pływaniu" bramki i niekontrolowanemu włączaniu się MOSFETa, gdy pin Arduino jest w stanie wysokiej impedancji.
3. Kluczowe jest połączenie masy Arduino z masą zewnętrznego zasilacza. Bez tego połączenia obwód sterowania nie będzie działał prawidłowo, ponieważ nie będzie wspólnego punktu odniesienia dla sygnałów.

Przykładowy kod dla Arduino – od prostego sterowania po płynne przejścia barw

Programowanie Arduino do sterowania diodami LED RGB jest stosunkowo proste dzięki funkcji analogWrite(), która generuje sygnał PWM na wybranych pinach. Poniżej przedstawiam koncepcyjny przykład kodu, który demonstruje podstawowe sterowanie oraz pomysł na płynne przejścia kolorów. Pamiętaj, że piny Arduino używane do PWM to zazwyczaj te oznaczone tyldą (~), np. 3, 5, 6, 9, 10, 11 na Arduino Uno.

// Przykładowy szkic Arduino dla sterownika LED RGB
// Podłącz piny R, G, B taśmy LED przez tranzystory MOSFET do pinów PWM Arduino

const int redPin = 9;   // Pin PWM dla koloru czerwonego
const int greenPin = 10; // Pin PWM dla koloru zielonego
const int bluePin = 11;  // Pin PWM dla koloru niebieskiego

void setup() {
  pinMode(redPin, OUTPUT);
  pinMode(greenPin, OUTPUT);
  pinMode(bluePin, OUTPUT);
}

void loop() {
  // Przykład 1: Ustawienie stałego koloru (np. fioletowy)
  analogWrite(redPin, 255); // Maksymalna jasność czerwonego (0-255)
  analogWrite(greenPin, 0);   // Brak zielonego
  analogWrite(bluePin, 255);  // Maksymalna jasność niebieskiego
  delay(2000); // Czekaj 2 sekundy

  // Przykład 2: Płynne przejście przez kolory
  // (tutaj tylko koncepcja, pełna implementacja wymaga pętli i bardziej złożonej logiki)
  for (int i = 0; i <= 255; i++) {
    analogWrite(redPin, i);
    analogWrite(greenPin, 255 - i);
    analogWrite(bluePin, 0);
    delay(10); // Krótka pauza dla płynności
  }
  // Możesz dodać więcej pętli, aby tworzyć inne przejścia, np.
  // for (int i = 0; i <= 255; i++) {
  //   analogWrite(greenPin, i);
  //   analogWrite(redPin, 0);
  //   analogWrite(bluePin, 255 - i);
  //   delay(10);
  // }
  // ... dalsze przejścia i animacje
}

Ten kod pokazuje, jak za pomocą analogWrite(pin, value), gdzie value to liczba od 0 (całkowicie wyłączony) do 255 (maksymalna jasność), sterować jasnością każdego kanału. Pętla for demonstruje, jak stopniowo zmieniać wartości, aby uzyskać płynne przejścia barw. Rozbudowując tę logikę, możesz tworzyć skomplikowane animacje, efekty migotania, czy nawet reagować na dane z czujników.

Najważniejsze elementy układanki – jak poprawnie dobrać komponenty?

Sukces projektu sterownika LED RGB w dużej mierze zależy od prawidłowego doboru komponentów. Niewłaściwie dobrane elementy mogą prowadzić do niestabilnego działania, przegrzewania się, a nawet uszkodzenia układu. Skupmy się na trzech kluczowych aspektach, które często sprawiają początkującym najwięcej problemów.

Tranzystor bipolarny czy MOSFET? Który wybrać i dlaczego to ważne?

Wybór odpowiedniego typu tranzystora jest fundamentalny. Tranzystory bipolarne, takie jak BD136 (PNP) czy BD139 (NPN), są proste w obsłudze i tanie, co czyni je idealnymi do prostych, niskoprądowych układów analogowych, gdzie prąd płynący przez diody nie przekracza kilkuset miliamperów. Ich wadą jest jednak to, że tracą energię w postaci ciepła, gdy są w pełni włączone, co ogranicza ich zastosowanie przy większych prądach.

Z drugiej strony, tranzystory MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor), takie jak BUZ11 czy IRF520, są znacznie bardziej wydajne. Charakteryzują się bardzo niską rezystancją w stanie włączonym, co oznacza minimalne straty mocy i mniejsze wydzielanie ciepła, nawet przy dużych prądach. To sprawia, że są one niezastąpione przy sterowaniu wysokoprądowymi taśmami LED, zwłaszcza w układach cyfrowych z mikrokontrolerami, takimi jak Arduino. Zgodnie z informacjami dostępnymi na Forbot.pl, MOSFETy są standardem w projektach Arduino, które wymagają sterowania większymi obciążeniami. Wybierając MOSFET, zwróć uwagę na jego maksymalny prąd drenu (Id), maksymalne napięcie dren-źródło (Vds) oraz napięcie progowe bramki (Vgs(th)), które powinno być kompatybilne z napięciem logicznym Arduino (zazwyczaj 5V).

Dobór zasilacza – jak obliczyć wymaganą moc dla Twojej taśmy LED?

Zasilacz to serce Twojego układu, dlatego jego prawidłowy dobór jest krytyczny. Musi on dostarczyć odpowiednie napięcie i prąd, aby taśma LED działała stabilnie i bezpiecznie. Po pierwsze, napięcie zasilacza musi być zgodne z napięciem pracy taśmy LED (najczęściej 12V lub 24V). Podłączenie 12V taśmy do 24V zasilacza spowoduje jej natychmiastowe uszkodzenie.

Po drugie, musisz obliczyć wymaganą wydajność prądową i moc zasilacza. Sprawdź specyfikację swojej taśmy LED – zazwyczaj podana jest tam moc lub prąd na metr bieżący (np. 14.4W/m lub 1.2A/m dla taśmy 12V). Pomnóż tę wartość przez długość taśmy, której zamierzasz użyć. Na przykład, jeśli masz 5 metrów taśmy 12V o poborze 1.2A/m, całkowity prąd wyniesie 5m * 1.2A/m = 6A. Zawsze zalecam dodanie około 20-30% zapasu do obliczonego prądu, aby zasilacz nie pracował na granicy swoich możliwości, co wydłuży jego żywotność i zapewni stabilne działanie. W tym przypadku potrzebowałbyś zasilacza 12V o wydajności co najmniej 7.2A (6A * 1.2). Moc zasilacza (w Watach) to iloczyn napięcia i prądu (P = U * I), więc 12V * 7.2A = 86.4W. Zawsze wybieraj zasilacz, który spełnia te wymagania z zapasem.

Taśma ze wspólną anodą czy katodą? Sprawdź, zanim zaczniesz lutować

To jeden z najczęstszych błędów, który może doprowadzić do frustracji i nieprawidłowego działania sterownika. Taśmy LED RGB występują w dwóch głównych konfiguracjach: ze wspólną anodą (common anode) lub ze wspólną katodą (common cathode). Różnica jest fundamentalna i wpływa na to, jak musisz podłączyć tranzystory sterujące.

• Wspólna anoda (common anode): Jest to najpopularniejszy typ. Oznacza to, że wszystkie anody (dodatnie bieguny) diod RGB są połączone ze sobą i podłączone do dodatniego bieguna zasilacza (np. 12V). Każdy kolor (R, G, B) ma oddzielny przewód katody, który musi być sterowany do masy, aby dioda zaświeciła. W tym przypadku będziesz potrzebować tranzystorów, które "ściągają" napięcie do masy, czyli tranzystorów NPN lub MOSFETów typu N-kanałowego (w konfiguracji "low-side switching").
• Wspólna katoda (common cathode): Tutaj wszystkie katody (ujemne bieguny) diod RGB są połączone ze sobą i podłączone do masy. Każdy kolor (R, G, B) ma oddzielny przewód anody, który musi być sterowany do dodatniego napięcia, aby dioda zaświeciła. W tym przypadku potrzebujesz tranzystorów, które "podają" napięcie, czyli tranzystorów PNP lub MOSFETów typu P-kanałowego (w konfiguracji "high-side switching").

Zawsze sprawdź typ swojej taśmy LED przed rozpoczęciem montażu. Zazwyczaj jest to oznaczone na samej taśmie lub w jej specyfikacji. Pomylenie konfiguracji spowoduje, że sterownik nie będzie działał prawidłowo, a w niektórych przypadkach może nawet doprowadzić do uszkodzenia komponentów.

Najczęstsze błędy i problemy – co robić, gdy sterownik nie działa?

Nawet najlepiej zaplanowany projekt DIY może napotkać na trudności. Kluczem do sukcesu jest umiejętność skutecznej diagnostyki i rozwiązywania problemów. Oto najczęstsze usterki, z jakimi możesz się spotkać, budując sterownik LED RGB, oraz wskazówki, jak sobie z nimi poradzić.

Dlaczego kolory się nie zgadzają lub diody nie gasną całkowicie?

To bardzo powszechne problemy, zwłaszcza na początku. Jeśli kolory się nie zgadzają (np. chcesz czerwony, a świeci zielony), najprawdopodobniej zamieniłeś przewody kanałów R, G, B. Sprawdź dokładnie połączenia między tranzystorami (lub pinami Arduino) a odpowiednimi przewodami kolorów na taśmie LED. W przypadku sterowników Arduino, upewnij się, że piny zadeklarowane w kodzie (np. redPin = 9;) odpowiadają fizycznym połączeniom.

Problem z diodami, które nie gasną całkowicie (delikatnie się żarzą nawet po wyłączeniu), może mieć kilka przyczyn:

• Niewłaściwe rezystory podciągające/ściągające: W układach z MOSFETami, brak rezystora ściągającego (pull-down) na bramce (np. 10kΩ do masy) może powodować "pływanie" bramki i częściowe włączanie tranzystora.
• Błąd w kodzie Arduino: Upewnij się, że wartość 0 w analogWrite(pin, 0) faktycznie wyłącza diodę. Czasem drobne błędy logiczne mogą powodować, że pin nie jest ustawiony na właściwy stan.
• Tranzystor nie jest w pełni wyłączony: Może to być spowodowane zbyt niskim napięciem sterującym bramką MOSFETa (jeśli używasz MOSFETa logic-level, ale sterujesz go z niższego napięcia) lub uszkodzeniem tranzystora.

Problem przegrzewających się tranzystorów – jak sobie z tym poradzić?

Przegrzewające się tranzystory to poważny problem, który może prowadzić do ich uszkodzenia. Najczęstsze przyczyny to:

• Zbyt duży prąd: Tranzystor jest obciążony prądem większym, niż jest w stanie bezpiecznie obsłużyć. Sprawdź specyfikację tranzystora (maksymalny prąd kolektora/drenu) i porównaj ją z rzeczywistym poborem prądu przez taśmę LED.
• Brak lub niewystarczający radiator: Przy większych prądach, tranzystory (zwłaszcza MOSFETy) wymagają odprowadzania ciepła. Zastosowanie radiatora jest często niezbędne.
• Tranzystor nie jest w pełni włączony: W przypadku MOSFETów, jeśli napięcie na bramce nie jest wystarczająco wysokie, aby w pełni go otworzyć (przejść w stan nasycenia), tranzystor będzie pracował w obszarze liniowym, wydzielając dużo ciepła. Upewnij się, że napięcie sterujące bramką jest odpowiednie (np. 5V dla MOSFETa logic-level).
• Niewłaściwy typ tranzystora: Użycie tranzystora bipolarnego do sterowania dużymi prądami taśm LED jest błędem, który zawsze doprowadzi do przegrzewania.

Rozwiązaniem jest dobór tranzystorów o większej wydajności prądowej, zastosowanie odpowiednich radiatorów (z pastą termoprzewodzącą), a także weryfikacja schematu pod kątem prawidłowego sterowania tranzystorem (np. odpowiednie napięcie na bramce MOSFETa).

Diagnostyka krok po kroku: Sprawdzanie połączeń, zasilania i kodu

Skuteczna diagnostyka wymaga systematycznego podejścia. Oto lista kontrolna, która pomoże Ci zlokalizować problem:

1. Sprawdzenie połączeń fizycznych:
   • Wizualna inspekcja: Czy wszystkie przewody są prawidłowo podłączone? Czy nie ma luźnych połączeń lub zwarć?
   • Ciągłość obwodu: Użyj multimetru w trybie omomierza lub brzęczyka, aby sprawdzić ciągłość wszystkich połączeń. Upewnij się, że nie ma przerw w obwodach.
   • Brak zwarć: Sprawdź, czy żadne przewody ani nóżki komponentów nie stykają się tam, gdzie nie powinny.
2. Weryfikacja zasilania:
   • Napięcie: Multimetrem zmierz napięcie na wyjściu zasilacza. Czy jest zgodne z wymaganym (np. 12V)?
   • Prąd: Jeśli masz miernik cęgowy lub możliwość wpięcia multimetru szeregowo, zmierz pobór prądu przez taśmę LED. Czy mieści się w granicach wydajności zasilacza i tranzystorów?
   • Wspólna masa: Upewnij się, że masa Arduino i masa zewnętrznego zasilacza są ze sobą połączone.
3. Diagnostyka komponentów:
   • Tranzystory: Sprawdź, czy tranzystory nie są uszkodzone (np. zwarte). Możesz to zrobić multimetrem w trybie diody.
   • Rezystory: Zmierz rezystancję rezystorów, aby upewnić się, że mają prawidłowe wartości.
4. Diagnostyka kodu (dla Arduino):
   • Błędy składniowe: Czy kod kompiluje się bez błędów?
   • Błędy logiczne: Czy logika programu jest prawidłowa? Czy piny PWM są prawidłowo zadeklarowane? Czy wartości analogWrite() są w zakresie 0-255?
   • Testowanie pojedynczych funkcji: Odizoluj problem. Spróbuj napisać prosty kod, który tylko włącza i wyłącza jeden kanał koloru, aby sprawdzić, czy działa podstawowa funkcja.

Pamiętaj, że multimetr to Twój najlepszy przyjaciel w diagnostyce elektronicznej. Regularne sprawdzanie napięć i ciągłości obwodów pozwoli Ci szybko zlokalizować większość problemów.

Rozbudowa projektu: Jakie funkcje możesz dodać do swojego sterownika?

Zbudowanie podstawowego sterownika LED RGB to dopiero początek! Platforma Arduino oferuje niemal nieograniczone możliwości rozbudowy i dodawania nowych funkcji, które uczynią Twój system oświetleniowy jeszcze bardziej inteligentnym i interaktywnym. Oto kilka pomysłów, które mogą Cię zainspirować do dalszego rozwijania projektu.

Sterowanie pilotem na podczerwień (IR) – dodaj zdalną kontrolę

Jednym z najprostszych i najbardziej satysfakcjonujących rozszerzeń jest dodanie możliwości sterowania oświetleniem za pomocą pilota na podczerwień (IR). Wymaga to jedynie modułu odbiornika podczerwieni (np. VS1838B), który podłączasz do jednego z pinów cyfrowych Arduino. Do tego celu będziesz potrzebować odpowiedniej biblioteki Arduino (np. IRremote), która pozwoli Ci dekodować sygnały wysyłane przez standardowy pilot (np. od telewizora lub dedykowany pilot IR). Po zdekodowaniu sygnałów możesz przypisać konkretnym przyciskom pilota różne funkcje, takie jak zmiana koloru, włączanie/wyłączanie, regulacja jasności czy aktywacja predefiniowanych efektów. To znacznie zwiększa komfort użytkowania Twojego sterownika.

Synchronizacja z muzyką – prosty układ reagujący na dźwięk

Wyobraź sobie, że Twoje oświetlenie LED pulsuje w rytm ulubionej muzyki! Możesz to osiągnąć, dodając do Arduino prosty moduł mikrofonu. Moduły takie jak KY-038 lub moduły z wyjściem analogowym (np. z układem MAX9814) pozwalają na pomiar natężenia dźwięku. Podłączając wyjście analogowe modułu mikrofonu do analogowego pinu Arduino, możesz odczytywać wartości odpowiadające głośności otoczenia. Następnie, w kodzie Arduino, możesz przetwarzać te wartości i przekładać je na zmiany jasności lub koloru diod LED. W najprostszej wersji, im głośniej, tym jaśniej świecą diody. Bardziej zaawansowane projekty mogą wykorzystywać analizę widma dźwięku (np. za pomocą biblioteki FFT) do tworzenia bardziej złożonych i dynamicznych efektów wizualnych, reagujących na różne częstotliwości muzyki.

Przeczytaj również: Schemat podłączenia czujnika ruchu z wyłącznikiem - Pełna kontrola światła

Sterowanie przez Bluetooth lub Wi-Fi za pomocą modułu ESP

Dla tych, którzy chcą w pełni zintegrować swoje oświetlenie z nowoczesnym środowiskiem, sterowanie bezprzewodowe jest kolejnym logicznym krokiem. Możesz dodać moduł Bluetooth (np. HC-05 lub HC-06) do Arduino, co pozwoli na sterowanie oświetleniem za pomocą aplikacji na smartfonie. Jest to stosunkowo proste w implementacji i oferuje wygodną zdalną kontrolę.

Jednak prawdziwa rewolucja następuje z modułami Wi-Fi, takimi jak ESP8266 lub ESP32. Te mikrokontrolery mają wbudowaną łączność Wi-Fi, a ESP32 dodatkowo Bluetooth, co czyni je niezwykle potężnymi narzędziami do projektów IoT (Internet of Things). Moduły ESP mogą działać jako samodzielne sterowniki (nie potrzebujesz już osobnego Arduino), generując sygnały PWM i jednocześnie łącząc się z Twoją siecią domową. Dzięki temu możesz sterować oświetleniem z dowolnego miejsca na świecie za pośrednictwem internetu, tworzyć interfejsy webowe do sterowania, a nawet integrować je z systemami inteligentnego domu, takimi jak Home Assistant czy Google Home. Możliwości są praktycznie nieograniczone, a społeczność wokół modułów ESP jest równie duża i pomocna jak ta Arduino.
