Podłącz halogen z czujnikiem ruchu - Bezpiecznie i krok po kroku

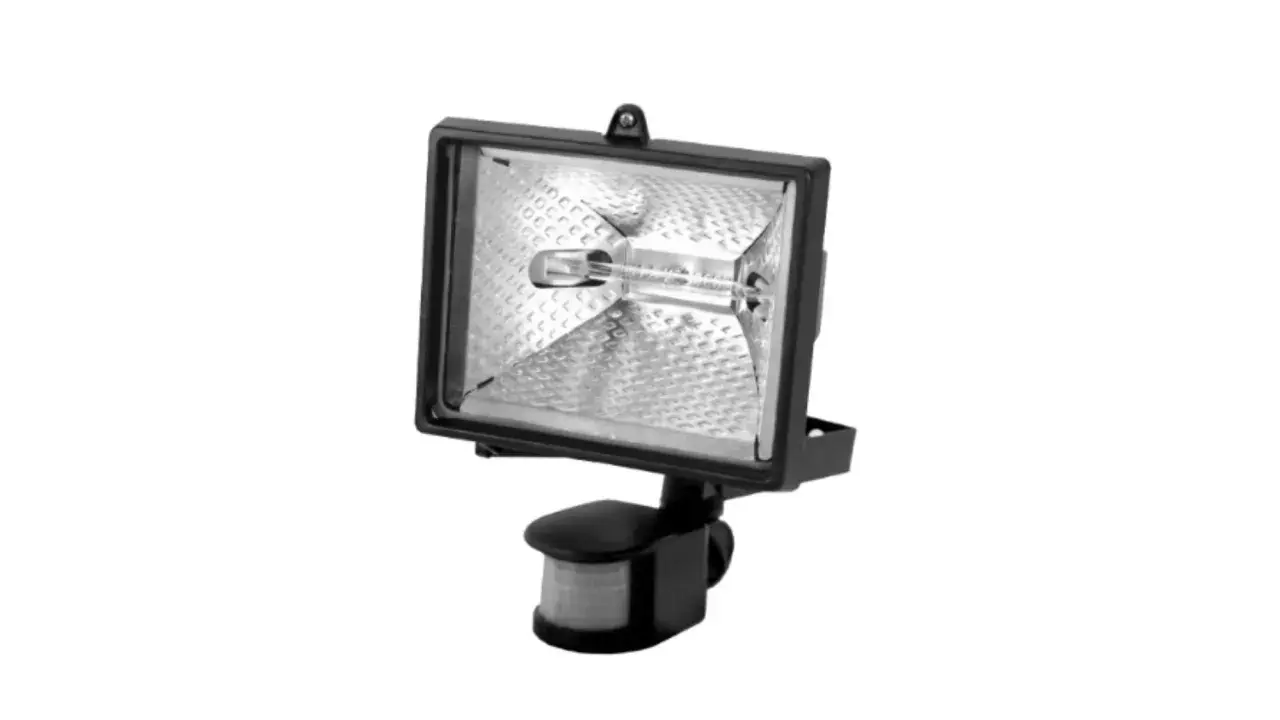

Ten praktyczny poradnik krok po kroku przeprowadzi Cię przez proces samodzielnego podłączenia halogenu (naświetlacza LED) z czujnikiem ruchu. Dowiesz się, jak bezpiecznie wykonać instalację elektryczną, zrozumieć kolory przewodów oraz prawidłowo skonfigurować czujnik, aby cieszyć się automatycznym i energooszczędnym oświetleniem.

Dlaczego poprawne podłączenie halogenu z czujnikiem to klucz do bezpieczeństwa i oszczędności?

Instalacja oświetlenia zewnętrznego z czujnikiem ruchu, najczęściej w postaci nowoczesnych naświetlaczy LED, to rozwiązanie, które przynosi szereg korzyści. Nie jest to już tylko kwestia wygody, ale przede wszystkim znaczące podniesienie bezpieczeństwa i realne oszczędności. Poprawnie podłączony halogen z czujnikiem ruchu automatyzuje oświetlenie, co w dzisiejszych czasach jest standardem w inteligentnych domach i na posesjach.

Więcej niż tylko światło – co zyskujesz dzięki automatyzacji oświetlenia?

Automatyczne oświetlenie to przede wszystkim zwiększone bezpieczeństwo posesji. Lampa, która włącza się niespodziewanie po wykryciu ruchu, skutecznie odstrasza potencjalnych intruzów, sygnalizując ich obecność. To także ogromna wygoda – nie musisz już szukać włącznika w ciemności, wracając do domu z zakupami czy spaceru. Światło zapali się samo, oświetlając drogę i ułatwiając poruszanie się po zmroku.

Kolejnym, niezwykle ważnym aspektem są oszczędności energii. Lampa LED z czujnikiem ruchu świeci tylko wtedy, gdy jest to absolutnie konieczne, czyli po wykryciu ruchu. Eliminuje to problem zapomnianego wyłączonego światła i znacząco redukuje rachunki za prąd. Co więcej, krótszy czas pracy przekłada się na wydłużenie żywotności lampy LED, która i tak jest już znacznie dłuższa niż tradycyjnych halogenów. W dłuższej perspektywie, automatyzacja oświetlenia przekłada się na realne oszczędności finansowe, czyniąc tę inwestycję wyjątkowo opłacalną.

Zanim zaczniesz: lista narzędzi i akcesoriów, które musisz przygotować

Odpowiednie przygotowanie to podstawa sprawnej i bezpiecznej pracy. Zanim przystąpisz do montażu, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i akcesoria. Oto lista, która pomoże Ci w tym zadaniu:

• Zestaw wkrętaków: płaskie i krzyżakowe, dopasowane do śrub montażowych lampy i kostki elektrycznej.
• Ściągacz izolacji: do precyzyjnego usuwania izolacji z przewodów.
• Próbnik napięcia: neonowy lub bezkontaktowy – absolutnie niezbędny do sprawdzenia braku prądu.
• Taśma izolacyjna: do zabezpieczania połączeń, jeśli zajdzie taka potrzeba.
• Drabina: stabilna i bezpieczna, jeśli montaż odbywa się na wysokości.
• Wiertarka udarowa: jeśli planujesz montaż na ścianie murowanej lub betonowej.
• Kołki rozporowe i wkręty: dopasowane do rodzaju podłoża i wagi lampy.
• Złączki WAGO lub kostki elektryczne: do bezpiecznego i trwałego połączenia przewodów.

Posiadanie tych narzędzi pod ręką znacznie usprawni pracę i pozwoli uniknąć niepotrzebnych przerw.

Bezpieczeństwo przede wszystkim! Jak przygotować miejsce pracy i uniknąć porażenia prądem?

Prace elektryczne wymagają szczególnej ostrożności. Muszę podkreślić, że absolutnym priorytetem jest Twoje bezpieczeństwo. Zanim dotkniesz jakiegokolwiek przewodu, upewnij się, że zasilanie zostało odłączone. Jak podają eksperci z Morele.net, kluczowe jest, aby przed rozpoczęciem jakichkolwiek prac bezwzględnie odłączyć zasilanie w skrzynce z bezpiecznikami i sprawdzić jego brak za pomocą próbnika napięcia.

Krok 1: Wyłącz zasilanie – gdzie znaleźć odpowiedni bezpiecznik?

Pierwszym i najważniejszym krokiem jest odłączenie zasilania. Udaj się do domowej skrzynki elektrycznej, zwanej również rozdzielnicą. Znajdź bezpiecznik, który odpowiada za obwód, do którego planujesz podłączyć lampę. Często obwody są opisane, np. "Oświetlenie zewnętrzne", "Garaż" czy "Ogród". Wyłącz odpowiedni bezpiecznik, przesuwając go w dół lub naciskając przycisk "OFF". Jeśli masz wątpliwości lub nie jesteś w stanie zidentyfikować konkretnego obwodu, wyłącz główny wyłącznik prądu w całym domu. Lepiej dmuchać na zimne, niż ryzykować porażenie prądem.

Krok 2: Sprawdź dwa razy – jak używać próbnika napięcia, by mieć 100% pewności?

Po wyłączeniu bezpiecznika, nie ufaj tylko temu. Musisz mieć 100% pewności, że w przewodach nie ma napięcia. Do tego służy próbnik napięcia. Jeśli używasz próbnika neonowego (z małą diodą), dotknij jego końcówką metalowej części każdego przewodu (L, N, PE) w miejscu, gdzie będziesz wykonywać połączenie. Jeśli dioda się nie zaświeci, oznacza to brak napięcia. W przypadku próbnika bezkontaktowego, wystarczy zbliżyć go do izolacji przewodu – jeśli nie wykryje pola elektrycznego (zazwyczaj sygnalizuje to dźwiękiem lub światłem), możesz uznać, że jest bezpiecznie. Pamiętaj, aby sprawdzić wszystkie trzy przewody. Ten krok jest absolutnie kluczowy i nie wolno go pomijać!

Wybór idealnego miejsca montażu – gdzie zamontować lampę, by czujnik działał bezbłędnie?

Lokalizacja montażu halogenu z czujnikiem ruchu ma kluczowe znaczenie dla jego efektywnego i bezproblemowego działania. Odpowiednie umiejscowienie zapewni optymalny zasięg detekcji i minimalizację fałszywych alarmów.

Optymalna wysokość (2-3 metry) – dlaczego jest tak ważna dla zasięgu?

Zalecana wysokość montażu lampy z czujnikiem ruchu to 2-3 metry nad ziemią. Dlaczego to takie ważne? Na tej wysokości czujnik ma optymalny kąt widzenia, co pozwala mu skutecznie wykrywać ruch w szerokim obszarze, jednocześnie minimalizując ryzyko "martwych stref" – miejsc, gdzie ruch nie jest wykrywany. Zbyt niska instalacja może ograniczyć zasięg i spowodować, że czujnik będzie reagował tylko na ruch tuż przed lampą. Z kolei zbyt wysoka instalacja może sprawić, że czujnik będzie mniej czuły na ruch na poziomie gruntu lub będzie reagował na zbyt duży obszar, co może prowadzić do niekontrolowanego włączania.

Czego unikać? Miejsca, które powodują fałszywe alarmy (ruchome gałęzie, źródła ciepła, ulica)

Aby uniknąć fałszywych alarmów i zapewnić stabilną pracę czujnika, należy unikać montowania lampy w miejscach, gdzie czujnik może być mylony przez inne czynniki. Oto lista, na co zwrócić uwagę:

• Ruchome gałęzie drzew i krzewy: Wiatr poruszający gałęziami może być interpretowany przez czujnik jako ruch, co spowoduje niepotrzebne włączanie światła.
• Wyloty wentylacji, rury spustowe: Źródła ciepła lub zimna, a także ruch powietrza, mogą aktywować czujnik.
• Ruchliwe ulice, chodniki: Jeśli czujnik jest skierowany na obszar o dużym natężeniu ruchu pieszych lub samochodów, lampa będzie włączać się bez przerwy, marnując energię i skracając żywotność.
• Silne źródła światła: Reflektory samochodów lub inne mocne światła mogą zakłócać działanie czujnika zmierzchu (LUX), powodując jego błędne działanie.

Staraj się skierować czujnik na obszar, który chcesz oświetlić, jednocześnie minimalizując jego ekspozycję na czynniki zewnętrzne, które mogą go dezorientować.

Podłączenie krok po kroku: odczytywanie schematu i łączenie przewodów

Przejdźmy teraz do sedna, czyli do samej instalacji elektrycznej. Zrozumienie kolorów przewodów i prawidłowe ich połączenie to klucz do sukcesu. Pamiętaj, że halogeny z wbudowanym czujnikiem ruchu zazwyczaj posiadają kostkę przyłączeniową z zaciskami oznaczonymi L, N oraz symbolem uziemienia.

ABC elektryki domowej: rozszyfrowujemy kolory kabli (L, N, PE)

W polskiej instalacji elektrycznej obowiązuje standardowe kodowanie kolorów przewodów, które musisz znać. Oto jak je rozszyfrować:

Kolor przewodu	Oznaczenie	Funkcja
Brązowy / Czarny	L (faza)	Przewód pod napięciem, doprowadza prąd
Niebieski	N (neutralny)	Przewód zerowy, odprowadza prąd
Żółto-zielony	PE (ochronny)	Przewód uziemiający, zapewnia bezpieczeństwo

Zawsze upewnij się, że przewody, które zamierzasz podłączyć, mają odpowiednie kolory i są zgodne z oznaczeniami na lampie.

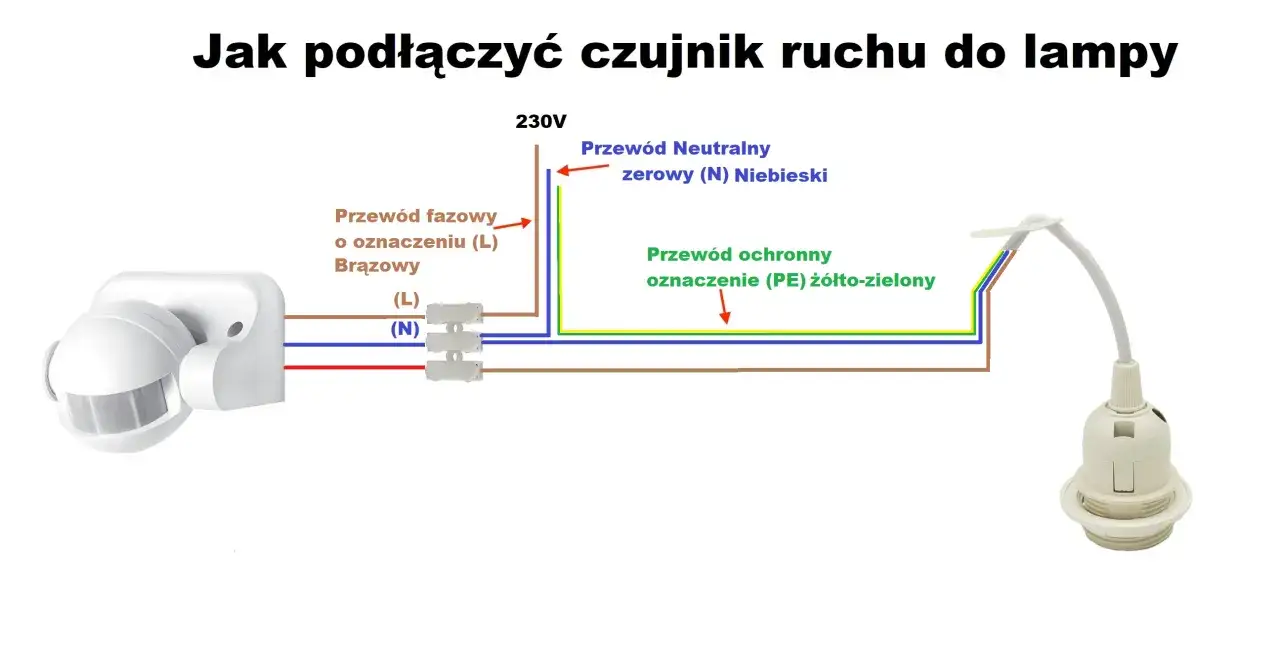

Schemat podłączenia halogenu z 3 przewodami – praktyczna instrukcja

Podłączenie halogenu z czujnikiem ruchu do instalacji trójprzewodowej jest stosunkowo proste, jeśli znasz podstawy. Oto jak to zrobić krok po kroku:

1. Przygotuj przewody: Delikatnie ściągnij izolację zewnętrzną z kabla zasilającego na długość około 5-10 cm, aby odsłonić wewnętrzne przewody (L, N, PE). Następnie ściągnij izolację z końcówek każdego z tych przewodów na długość około 1 cm.
2. Podłącz przewód fazowy (L): Brązowy lub czarny przewód fazowy (L) podłącz do zacisku oznaczonego literą L w kostce przyłączeniowej halogenu.
3. Podłącz przewód neutralny (N): Niebieski przewód neutralny (N) podłącz do zacisku oznaczonego literą N w kostce przyłączeniowej halogenu.
4. Podłącz przewód ochronny (PE): Żółto-zielony przewód ochronny (PE) podłącz do zacisku oznaczonego symbolem uziemienia (trzy poziome kreski, z których środkowa jest najkrótsza). Ten przewód jest kluczowy dla Twojego bezpieczeństwa.

Zawsze sprawdzaj oznaczenia na samej lampie oraz w instrukcji producenta, ponieważ mogą występować niewielkie różnice w nazewnictwie zacisków, choć standard L, N, PE jest powszechny.

Jak prawidłowo połączyć kable w kostce elektrycznej? Technika, która gwarantuje trwałość

Prawidłowe połączenie kabli to gwarancja bezpieczeństwa i długotrwałego działania instalacji. Po ściągnięciu izolacji z końcówek przewodów, upewnij się, że nie wystają żadne luźne druciki. Jeśli używasz kostki elektrycznej (listwy zaciskowej), włóż przewód do odpowiedniego otworu i mocno dokręć śrubę, sprawdzając delikatnym pociągnięciem, czy przewód jest stabilnie zamocowany. Jeśli stosujesz złączki WAGO (szybkozłączki), wystarczy wcisnąć odizolowany przewód do otworu złączki, aż poczujesz opór – połączenie jest wtedy gotowe. Złączki WAGO są szczególnie polecane ze względu na szybkość i pewność połączenia.

Niezależnie od wybranej metody, solidne i trwałe połączenie jest kluczowe. Luźne połączenia mogą prowadzić do przegrzewania się, iskrzenia, a nawet pożaru. Po zamocowaniu wszystkich przewodów, jeszcze raz sprawdź, czy żaden luźny drucik nie wystaje z zacisków i czy połączenia są stabilne.

Pierwsze uruchomienie i konfiguracja czujnika – jak "nauczyć" lampę, kiedy ma świecić?

Po prawidłowym podłączeniu elektrycznym nadszedł czas na konfigurację czujnika ruchu. To właśnie tutaj „nauczysz” lampę, jak ma reagować na otoczenie. Większość modeli wyposażona jest w trzy pokrętła, które omówię poniżej.

Pokrętło TIME: Jak ustawić idealny czas świecenia, by nie irytował i oszczędzał energię?

Pokrętło TIME (czas) służy do regulacji czasu, przez jaki lampa będzie świecić po ostatnim wykrytym ruchu. Zazwyczaj zakres regulacji wynosi od kilku sekund do kilkunastu minut. Moja rada: zacznij od krótszego czasu, np. 1-2 minuty. Włącz zasilanie i przetestuj, czy ten czas jest wystarczający. Jeśli lampa gaśnie zbyt szybko, zanim zdążysz przejść przez obszar detekcji, stopniowo zwiększaj czas. Pamiętaj, że zbyt długi czas świecenia marnuje energię, a zbyt krótki może być irytujący. Idealny czas to taki, który zapewnia komfort, ale niepotrzebnie nie zużywa prądu.

Pokrętło LUX: Jak skalibrować czujnik zmierzchu, aby lampa nie włączała się w dzień?

Pokrętło LUX (natężenie światła) odpowiada za próg natężenia światła zewnętrznego, przy którym czujnik zacznie reagować na ruch. Innymi słowy, dzięki niemu lampa nie będzie włączać się w ciągu dnia. Aby prawidłowo skalibrować ten parametr, wykonaj następujące kroki:

1. W ciągu dnia, gdy jest jasno, ustaw pokrętło LUX na minimum (zazwyczaj symbol słońca lub księżyca z małą kropką). Lampa nie powinna się włączać.
2. Po zmroku, gdy otoczenie jest już ciemne, stopniowo zwiększaj wartość LUX, aż lampa zacznie reagować na ruch.
3. Możesz również ustawić LUX na maksimum, aby lampa włączała się niezależnie od pory dnia, co jest przydatne podczas testowania lub w specyficznych zastosowaniach.

Prawidłowa kalibracja LUX gwarantuje, że oświetlenie będzie działać tylko wtedy, gdy jest naprawdę potrzebne, czyli po zmroku.

Pokrętło SENS: Jak dopasować czułość i zasięg, aby unikać przypadkowych włączeń?

Pokrętło SENS (czułość) reguluje czułość i zasięg detekcji czujnika ruchu, który zazwyczaj wynosi do 12 metrów. Jest to bardzo ważny parametr, który pozwala uniknąć fałszywych alarmów. Zbyt wysoka czułość może spowodować, że czujnik będzie reagował na ruch gałęzi, małe zwierzęta, a nawet ruch uliczny w oddali. Moja sugestia to zacząć od średniego ustawienia i stopniowo je regulować:

• Jeśli lampa włącza się bez wyraźnego powodu (np. wiatr porusza gałęziami), zmniejsz czułość (SENS).
• Jeśli czujnik nie wykrywa ruchu w pożądanym obszarze, zwiększ czułość.

Pamiętaj, aby po każdej zmianie przetestować działanie czujnika, przechodząc przez obszar detekcji. Optymalne ustawienie SENS zapewni, że lampa będzie reagować tylko na istotny ruch, ignorując niepotrzebne bodźce.

Najczęstsze problemy i ich rozwiązania – co zrobić, gdy coś pójdzie nie tak?

Nawet przy najlepszych chęciach i starannym montażu, czasami coś może pójść nie tak. Poniżej przedstawiam najczęstsze problemy, z którymi możesz się spotkać po instalacji halogenu z czujnikiem ruchu, oraz sposoby ich rozwiązania.

Problem: Lampa świeci bez przerwy. Co może być przyczyną?

Ciągłe świecenie lampy to jeden z najczęstszych problemów. Może mieć kilka przyczyn:

• Błędne podłączenie: Najczęściej jest to zamiana przewodów L (faza) i N (neutralny) lub podłączenie fazy bezpośrednio do lampy, omijając czujnik. Sprawdź dokładnie schemat podłączenia i upewnij się, że przewody są wpięte do odpowiednich zacisków.
• Zbyt wysoka czułość (SENS): Czujnik może wykrywać ciągły ruch (np. ruchliwa ulica, gałęzie poruszane wiatrem), co sprawia, że lampa nie ma szansy zgasnąć. Spróbuj zmniejszyć czułość pokrętłem SENS.
• Ciągły ruch w obszarze detekcji: Upewnij się, że w zasięgu czujnika nie ma nic, co mogłoby powodować stałe wykrywanie ruchu.
• Uszkodzony czujnik: Jeśli powyższe rozwiązania nie pomogą, możliwe, że czujnik ruchu jest uszkodzony i wymaga wymiany.

Problem: Halogen w ogóle się nie włącza. Gdzie szukać błędu?

Brak reakcji lampy to również częsta usterka. Oto co możesz sprawdzić:

• Brak zasilania: Sprawdź bezpiecznik w skrzynce elektrycznej. Upewnij się, że nie jest wyłączony lub przepalony. Sprawdź również wszystkie połączenia elektryczne, czy są solidne i nie ma luzów.
• Pokrętło LUX ustawione zbyt wysoko: Jeśli pokrętło LUX jest ustawione na zbyt wysoką wartość (np. na maksimum), czujnik "myśli", że jest dzień i nie aktywuje lampy. Spróbuj ustawić LUX na minimum, aby sprawdzić, czy lampa włączy się niezależnie od światła zewnętrznego.
• Uszkodzona żarówka/moduł LED: W przypadku lamp LED, moduł mógł ulec awarii. Jeśli masz możliwość, przetestuj lampę, podłączając ją bezpośrednio do zasilania, omijając czujnik.
• Uszkodzony czujnik: Podobnie jak w przypadku ciągłego świecenia, czujnik mógł ulec uszkodzeniu.

Problem: Światło mruga lub włącza się bez powodu. Jak wyeliminować "duchy"?

Nieregularne działanie lub fałszywe włączenia mogą być irytujące. Przyczyny to często:

• Zbyt wysoka czułość (SENS): Jak już wspomniałem, czujnik może reagować na drobne ruchy, takie jak wiatr poruszający gałęziami, małe zwierzęta (np. koty, ptaki) czy nawet zmiany temperatury. Spróbuj zmniejszyć czułość SENS.
• Zakłócenia elektryczne: Czasami inne urządzenia elektryczne w pobliżu mogą generować zakłócenia, które wpływają na pracę czujnika.
• Niestabilne zasilanie: Wahania napięcia w sieci mogą powodować nieprawidłowe działanie.
• Uszkodzony czujnik: W rzadkich przypadkach czujnik może być wadliwy, co prowadzi do niestabilnej pracy.

Możesz spróbować zmienić kąt ustawienia czujnika, aby nie obejmował obszarów z ruchomymi elementami. W skrajnych przypadkach, jeśli problemem są ruchome gałęzie, warto je przyciąć.

Scenariusze zaawansowane: Czy można podłączyć dwa halogeny do jednego czujnika?

Często pojawia się pytanie, czy do jednego czujnika ruchu można podłączyć więcej niż jedną lampę. Odpowiedź brzmi: tak, jest to możliwe, ale wymaga zachowania kilku zasad i uwzględnienia parametrów technicznych.

Przeczytaj również: Schemat podłączenia czujnika ruchu z wyłącznikiem - Pełna kontrola światła

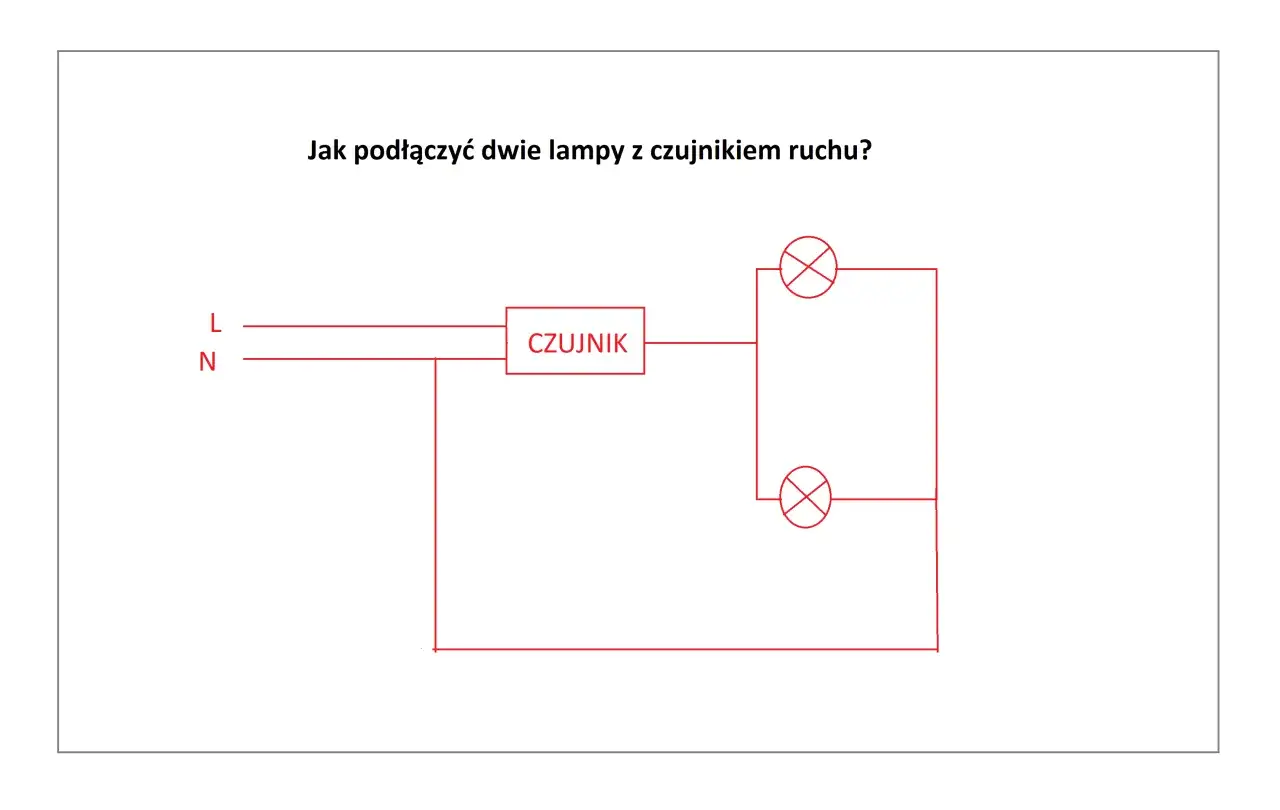

Schemat połączenia równoległego – jak rozszerzyć system oświetlenia?

Aby podłączyć kilka lamp do jednego czujnika ruchu, należy zastosować połączenie równoległe. Oznacza to, że każda lampa jest podłączona bezpośrednio do wyjścia czujnika ruchu, a nie jedna za drugą. Schemat wygląda następująco:

• Przewód fazowy (L) z instalacji podłączamy do wejścia L czujnika ruchu.
• Przewód neutralny (N) z instalacji podłączamy do wejścia N czujnika ruchu.
• Przewód ochronny (PE) z instalacji podłączamy do wejścia PE czujnika ruchu.
• Z wyjścia czujnika ruchu (zazwyczaj oznaczone jako L' lub symbolem żarówki) prowadzimy przewód fazowy do pierwszej lampy.
• Następnie, od tego samego wyjścia czujnika (L'), prowadzimy kolejny przewód fazowy do drugiej lampy.
• Przewód neutralny (N) i ochronny (PE) podłączamy do każdej z lamp bezpośrednio z instalacji lub poprzez rozgałęzienie z wejść N i PE czujnika.

Kluczowe jest zwrócenie uwagi na sumaryczną moc podłączanych lamp. Każdy czujnik ruchu ma określoną maksymalną moc obciążenia, którą może obsłużyć (np. 300W dla LED). Jeśli przekroczysz tę wartość, czujnik może ulec uszkodzeniu. Zawsze sprawdź specyfikację producenta. Pamiętaj również o prawidłowym połączeniu przewodów dla każdej lampy: L do L, N do N, PE do PE. Użycie odpowiednich złączek (np. WAGO) i dbałość o bezpieczeństwo są tutaj podwójnie ważne, ponieważ zwiększasz złożoność instalacji.
