Schemat podłączenia czujnika ruchu z wyłącznikiem - Pełna kontrola światła

Dlaczego połączenie czujnika z wyłącznikiem to klucz do pełnej kontroli nad światłem?

W dzisiejszych czasach coraz częściej szukamy rozwiązań, które łączą w sobie wygodę, oszczędność energii i bezpieczeństwo. Połączenie czujnika ruchu z tradycyjnym wyłącznikiem światła jest jednym z takich pomysłów, które zyskuje na popularności zarówno w domach, jak i w przestrzeniach zewnętrznych. Pozwala ono na elastyczne zarządzanie oświetleniem, dając nam to, co najlepsze z obu światów: automatykę, która dba o nasze potrzeby, oraz możliwość ręcznej interwencji, gdy sytuacja tego wymaga. To rozwiązanie, które pozwala mi na pełną kontrolę nad oświetleniem, niezależnie od pory dnia czy moich aktualnych preferencji.

Zrozumieć podstawy: Jak działa czujnik ruchu, a jak wyłącznik?

Zacznijmy od podstaw. Czujnik ruchu to urządzenie, które automatycznie załącza obwód elektryczny, czyli włącza światło, w momencie wykrycia ruchu w swoim polu detekcji. Najczęściej spotykane są czujniki PIR (Passive Infrared), które reagują na zmiany temperatury w otoczeniu, czyli ruch ciepłych obiektów, oraz czujniki mikrofalowe, które emitują fale elektromagnetyczne i wykrywają zakłócenia w ich rozchodzeniu się. Po wykryciu ruchu, czujnik zamyka wewnętrzny przekaźnik, czyli element sterujący, który pozwala prądowi płynąć do lampy. Po upływie ustawionego czasu i braku dalszego ruchu, przekaźnik otwiera obwód, a światło gaśnie.

Z kolei wyłącznik światła to znacznie prostsze urządzenie. Jego podstawową funkcją jest ręczne przerwanie lub zamknięcie obwodu elektrycznego. Kiedy naciskasz wyłącznik, fizycznie rozłączasz lub łączysz przewody, decydując o tym, czy prąd ma płynąć do lampy, czy nie. Standardowo te dwa elementy działają niezależnie – czujnik automatyzuje proces, a wyłącznik daje kontrolę manualną. Idea integracji polega na stworzeniu systemu, w którym te dwie funkcje mogą się uzupełniać, a nawet "nadpisywać" nawzajem, zapewniając maksymalną elastyczność.

Korzyści, o których nie myślałeś: wygoda, oszczędność i bezpieczeństwo w jednym.

Połączenie czujnika ruchu z wyłącznikiem to znacznie więcej niż tylko włączanie i wyłączanie światła. To przede wszystkim ogromna wygoda – nie musisz szukać włącznika po ciemku, gdy wchodzisz do piwnicy, garażu czy na schody. Światło po prostu zapala się, gdy go potrzebujesz. To także oszczędność energii, ponieważ oświetlenie działa tylko wtedy, gdy jest faktycznie potrzebne, a nie przez całą noc. Zapominanie o wyłączeniu światła staje się przeszłością. Co więcej, takie rozwiązanie zwiększa bezpieczeństwo. Oświetlenie zewnętrzne, które automatycznie zapala się po wykryciu ruchu, może skutecznie odstraszyć potencjalnych intruzów, a także ułatwia bezpieczne poruszanie się po posesji po zmroku. Połączenie tych funkcji daje pełniejszą kontrolę niż każde urządzenie z osobna, co jest dla mnie kluczowe w projektowaniu inteligentnych instalacji.

Trzy główne scenariusze użycia: Kiedy samo auto to za mało.

Chociaż automatyczne działanie czujnika ruchu jest niezwykle praktyczne, zdarzają się sytuacje, gdy potrzebujemy większej elastyczności. Właśnie dlatego przygotowałam trzy główne scenariusze połączeń, które pozwolą Ci dostosować oświetlenie do każdej sytuacji:

1. Automatyka z możliwością ręcznego włączenia na stałe: To rozwiązanie idealne, gdy chcesz, aby światło włączało się automatycznie, ale jednocześnie mieć możliwość ręcznego zapalenia go na dłużej, niezależnie od czujnika (np. podczas prac w garażu).
2. Integracja ze sterowaniem schodowym: Ten scenariusz pozwala na połączenie czujnika ruchu z istniejącą instalacją schodową, umożliwiając sterowanie światłem z wielu punktów, a dodatkowo automatycznie.
3. Możliwość całkowitego wyłączenia czujnika: Czasami potrzebujemy całkowicie dezaktywować czujnik, na przykład podczas prac konserwacyjnych, długiej nieobecności lub gdy po prostu chcemy mieć pełną kontrolę manualną bez automatyki.

W kolejnych sekcjach szczegółowo omówimy każdy z tych schematów, abyś mógł wybrać ten idealny dla swoich potrzeb.

Przygotowanie to podstawa: Co musisz wiedzieć i mieć przed rozpoczęciem pracy?

Zanim przystąpisz do jakichkolwiek prac z instalacją elektryczną, kluczowe jest odpowiednie przygotowanie. Posiadanie właściwych narzędzi i materiałów to jedno, ale najważniejsze jest zrozumienie zasad bezpieczeństwa i oznaczeń przewodów. To fundament, na którym zbudujemy bezpieczną i funkcjonalną instalację.

Lista zakupów dla elektryka-amatora: Niezbędne narzędzia i komponenty.

Oto lista niezbędnych narzędzi i materiałów, które przydadzą się podczas instalacji czujnika ruchu z wyłącznikiem:

Kategoria	Przedmiot	Opis/Zastosowanie
Narzędzia	Próbnik napięcia	Do sprawdzenia obecności napięcia w przewodach.
	Śrubokręty (płaski, krzyżakowy)	Do montażu i demontażu elementów.
	Szczypce do ściągania izolacji	Do precyzyjnego usuwania izolacji z przewodów.
	Nóż monterski	Do ściągania izolacji z grubszych przewodów.
	Wkrętarka/wiertarka	Do mocowania elementów i wiercenia otworów.
Materiały	Czujnik ruchu	Wybierz odpowiedni model do zastosowania (np. PIR, mikrofalowy).
	Wyłącznik światła	Pojedynczy, schodowy lub podwójny, w zależności od schematu.
	Przewody elektryczne	Typowe kolory: fazowy (L - brązowy/czarny), neutralny (N - niebieski), ochronny (PE - żółto-zielony).
	Złączki instalacyjne (np. WAGO)	Do bezpiecznego i szybkiego łączenia przewodów.
	Puszki instalacyjne	Do estetycznego i bezpiecznego ukrycia połączeń.
	Taśma izolacyjna	Do zabezpieczania połączeń.
	Kołki rozporowe i wkręty	Do mocowania urządzeń.

Bezpieczeństwo ponad wszystko: Jak pracować z prądem, by nie zrobić sobie krzywdy?

Praca z instalacją elektryczną zawsze wiąże się z ryzykiem, dlatego bezpieczeństwo musi być absolutnym priorytetem. Zawsze powtarzam moim klientom i znajomym, że nie ma nic ważniejszego niż zdrowie. Przed rozpoczęciem jakichkolwiek prac, bezwzględnie odłącz zasilanie w rozdzielnicy głównej, wyłączając odpowiedni bezpiecznik lub główny wyłącznik prądu. Następnie, za pomocą próbnika napięcia, upewnij się, że w przewodach, z którymi będziesz pracować, na pewno nie ma napięcia. Pracuj zawsze w suchym środowisku i unikaj pracy w pojedynkę, jeśli to możliwe. Używaj tylko narzędzi z izolowanymi rękojeściami, przeznaczonych do prac elektrycznych. Nigdy nie dotykaj gołych przewodów pod napięciem. Pamiętaj, że nawet niewielkie napięcie może być niebezpieczne.

Odczytywanie oznaczeń: Co oznaczają litery L, N, L' i symbole na kostkach?

Zrozumienie oznaczeń na czujnikach, wyłącznikach i przewodach jest kluczowe dla prawidłowego podłączenia. Oto podstawowe symbole, które musisz znać:

• L (Line/Faza): Oznacza przewód fazowy, czyli ten, który doprowadza prąd z sieci. Zazwyczaj jest to przewód w kolorze brązowym lub czarnym.
• N (Neutral): Oznacza przewód neutralny, który zamyka obwód elektryczny. Zazwyczaj jest to przewód w kolorze niebieskim.
• PE (Protective Earth): Oznacza przewód ochronny (uziemiający), który zapewnia bezpieczeństwo w przypadku awarii. Zawsze jest to przewód w kolorze żółto-zielonym.
• L' (Load/Wyjście): To bardzo ważne oznaczenie na czujniku ruchu. Wskazuje ono na zacisk wyjściowy, który podaje fazę na obciążenie (czyli lampę) w momencie, gdy czujnik wykryje ruch i jego przekaźnik zostanie załączony. Czasami zamiast L' spotkasz strzałkę wskazującą na zewnątrz lub ikonę żarówki.

Na zaciskach urządzeń często pojawiają się również graficzne symbole, takie jak strzałki wskazujące kierunek przepływu prądu, ikony żarówki symbolizujące obciążenie, czy symbol uziemienia. Zawsze dokładnie zapoznaj się z instrukcją producenta Twojego konkretnego czujnika i wyłącznika, ponieważ oznaczenia mogą się nieznacznie różnić.

Schemat nr 1 (Najpopularniejszy): Czujnik działa automatycznie, wyłącznik włącza światło na stałe

Ten schemat jest najczęściej poszukiwanym i najbardziej uniwersalnym rozwiązaniem. Pozwala na automatyczną pracę czujnika ruchu, ale jednocześnie daje możliwość ręcznego włączenia oświetlenia na stałe, niezależnie od działania czujnika. Jest to idealne rozwiązanie do miejsc, gdzie czasami potrzebujesz stałego światła, np. w garażu, piwnicy czy na strychu, a na co dzień wolisz automatykę. Jak podaje źródło, jest to jeden z najczęściej wybieranych trybów połączeń, ze względu na swoją wszechstronność.

Logika działania: Jak sprawić, by wyłącznik "nadpisywał" pracę automatu?

Kluczem do tego schematu jest podłączenie wyłącznika równolegle do wyjścia czujnika ruchu. Co to oznacza w praktyce? Kiedy wyłącznik jest włączony, dostarcza fazę (prąd) bezpośrednio do lampy, całkowicie pomijając czujnik. W tym momencie lampa świeci się na stałe, niezależnie od tego, czy czujnik wykrywa ruch, czy nie. Można powiedzieć, że wyłącznik "nadpisuje" działanie czujnika. Kiedy wyłącznik jest wyłączony, obwód jest otwarty, a lampa jest sterowana wyłącznie przez czujnik ruchu, który włącza ją po detekcji ruchu i wyłącza po upływie ustawionego czasu. To proste, ale genialne rozwiązanie daje nam pełną elastyczność.

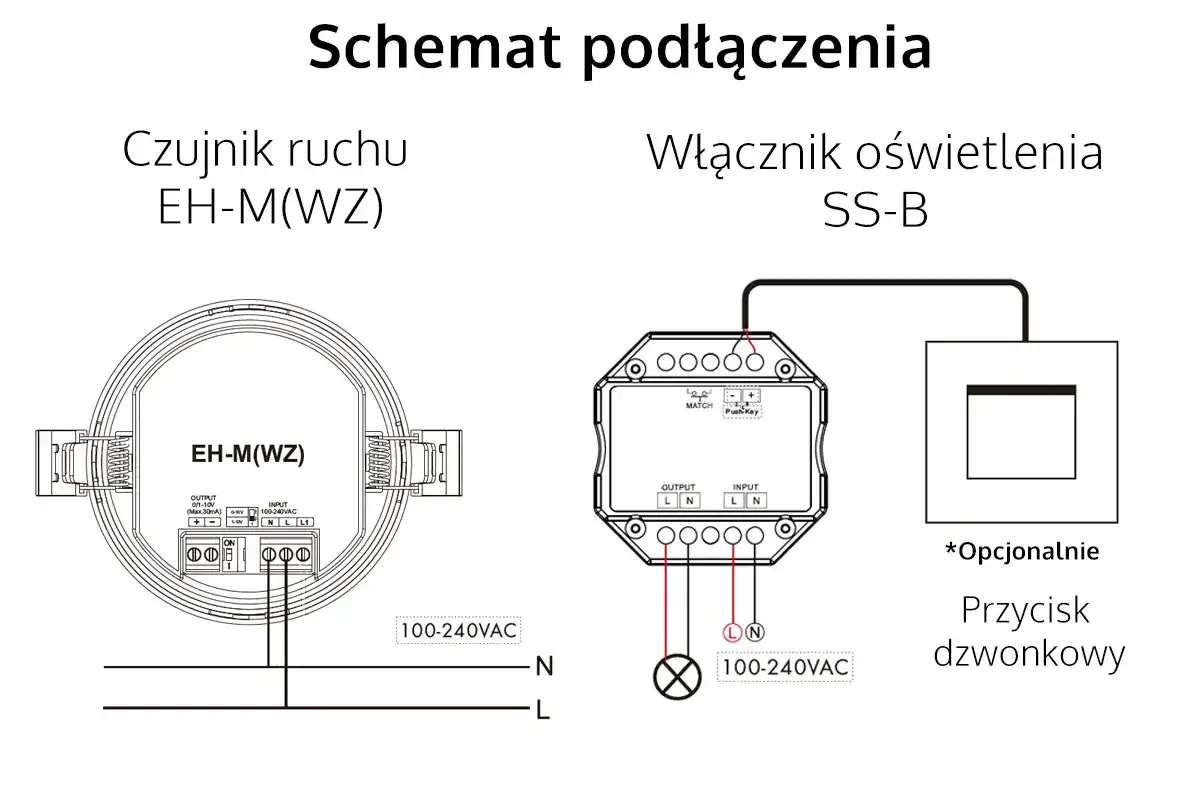

Schemat dla wyłącznika pojedynczego: Rysunek i opis połączeń krok po kroku.

Oto jak podłączyć czujnik ruchu i wyłącznik pojedynczy, aby uzyskać wspomnianą funkcjonalność:

1. Zasilanie do czujnika: Doprowadź przewód fazowy (L, brązowy/czarny) i neutralny (N, niebieski) z zasilania do odpowiednich zacisków czujnika ruchu (oznaczonych jako L i N).
2. Wyjście czujnika do lampy: Zacisk wyjściowy czujnika (L') połącz z jednym z zacisków lampy.
3. Neutralny do lampy: Drugi zacisk lampy połącz z przewodem neutralnym (N).
4. Faza do wyłącznika: Doprowadź przewód fazowy (L) – ten sam, który zasila czujnik – do jednego zacisku wyłącznika pojedynczego.
5. Wyłącznik do lampy (równolegle z czujnikiem): Drugi zacisk wyłącznika połącz z tym samym przewodem, który idzie od wyjścia czujnika (L') do lampy. To połączenie równoległe jest kluczowe dla "nadpisywania" działania czujnika.

Pamiętaj o podłączeniu przewodu ochronnego (PE, żółto-zielony) do obudowy lampy, jeśli jest metalowa, oraz do zacisku PE w czujniku, jeśli taki posiada.

Podłączenie w praktyce: Jak poprowadzić przewody w puszce instalacyjnej?

Prowadzenie przewodów w puszce instalacyjnej wymaga precyzji i porządku. Aby uniknąć plątaniny i zapewnić bezpieczeństwo, zawsze staraj się układać przewody w sposób uporządkowany. Używaj złączek instalacyjnych typu WAGO – są one szybkie, bezpieczne i pozwalają na estetyczne połączenie wielu przewodów w jednym punkcie. Pamiętaj, aby zawsze ściągać izolację z przewodów na odpowiednią długość, wskazaną na złączkach lub zaciskach urządzeń. Po wykonaniu połączeń, upewnij się, że wszystkie przewody są dobrze osadzone i nie ma luźnych końcówek. Czujnik i wyłącznik zamontuj zgodnie z instrukcją producenta, dbając o stabilne mocowanie i estetykę. Warto również pamiętać o pozostawieniu niewielkiego zapasu przewodów w puszce, co ułatwi ewentualne przyszłe modyfikacje czy serwisowanie.

Schemat nr 2 (Do zadań specjalnych): Sterowanie oświetleniem schodowym z czujnikiem

Integracja czujnika ruchu z instalacją schodową to bardziej zaawansowane, ale niezwykle praktyczne rozwiązanie, szczególnie w domach piętrowych, na klatkach schodowych czy w długich korytarzach. Pozwala ono na automatyczne włączanie światła, gdy ktoś wchodzi na schody, a jednocześnie zachowuje możliwość ręcznego sterowania z wielu punktów. To idealny przykład, kiedy sama automatyka to za mało, a potrzebujemy hybrydowego podejścia.

Wyzwanie na klatce schodowej: Dlaczego potrzebujesz innego schematu?

Standardowe wyłączniki pojedyncze pozwalają na sterowanie oświetleniem tylko z jednego miejsca. Na klatkach schodowych czy w długich korytarzach często potrzebujemy włączyć lub wyłączyć światło z dwóch, a nawet trzech lub więcej punktów. Do tego celu służą wyłączniki schodowe (przełączniki) oraz wyłączniki krzyżowe (przełączniki krzyżowe), które umożliwiają przełączanie obwodu z różnych miejsc. Integracja czujnika ruchu z taką instalacją wymaga bardziej przemyślanego podejścia, ponieważ czujnik musi współistnieć z logiką przełączania, a nie ją zakłócać. Celem jest zachowanie funkcjonalności obu systemów – zarówno automatyki, jak i ręcznego sterowania z wielu punktów.

Schemat z wykorzystaniem wyłączników schodowych: Rysunek i szczegółowe omówienie.

Najprostszym i najczęściej stosowanym sposobem integracji czujnika ruchu z instalacją schodową jest podłączenie czujnika równolegle do obwodu schodowego. Oznacza to, że wyjście czujnika (L') zasila lampę, gdy czujnik wykryje ruch, niezależnie od stanu wyłączników schodowych. Światło zapali się automatycznie, a po upływie czasu zgaśnie. Jednocześnie, wyłączniki schodowe nadal będą działać, umożliwiając ręczne włączanie i wyłączanie światła. W praktyce wygląda to tak:

1. Zasilanie do czujnika: Podobnie jak w schemacie nr 1, doprowadź przewody L i N do czujnika ruchu.
2. Wyjście czujnika do lampy: Zacisk wyjściowy czujnika (L') połącz z przewodem, który prowadzi do lampy, a który jest sterowany przez układ wyłączników schodowych.
3. Obwód schodowy: Standardowy obwód schodowy składa się z dwóch wyłączników schodowych (lub więcej, jeśli są użyte wyłączniki krzyżowe) połączonych ze sobą przewodami korespondencyjnymi, które sterują fazą doprowadzaną do lampy.
4. Połączenie równoległe: Kluczowe jest, aby wyjście L' z czujnika było podłączone do przewodu fazowego prowadzącego do lampy, tak aby czujnik mógł "dołożyć" fazę do lampy, gdy wykryje ruch. Jeśli w danym momencie wyłączniki schodowe również podają fazę na lampę (czyli światło jest włączone ręcznie), czujnik nie będzie miał wpływu. Jeśli wyłączniki schodowe są w pozycji "wyłączone", czujnik może załączyć światło.
5. Przewód neutralny: Przewód neutralny (N) jest podłączony bezpośrednio do lampy.

Warto zaznaczyć, że w przypadku tego typu instalacji, jeśli światło zostanie włączone ręcznie za pomocą wyłącznika schodowego, czujnik ruchu nie będzie miał możliwości jego wyłączenia. Lampa pozostanie włączona do momentu ręcznego wyłączenia jej wyłącznikiem schodowym. Czujnik będzie działał tylko wtedy, gdy światło jest wyłączone ręcznie.

Wymagania dotyczące okablowania: Kiedy przewód trójżyłowy to za mało?

Instalacje schodowe, ze względu na konieczność przesyłania sygnałów między wieloma wyłącznikami, często wymagają przewodów z większą liczbą żył niż standardowy przewód trójżyłowy (L, N, PE). Do połączenia wyłączników schodowych potrzebne są przewody korespondencyjne, co oznacza, że między wyłącznikami musi być poprowadzony przewód czterożyłowy (faza zasilająca, dwa przewody korespondencyjne i przewód powrotny do lampy) lub nawet pięciożyłowy, jeśli chcemy mieć również przewód neutralny w puszce wyłącznika. Planowanie okablowania jest absolutnie kluczowe na etapie projektowania lub modernizacji instalacji, aby zapewnić wszystkie niezbędne połączenia i uniknąć późniejszych problemów. Jeśli planujesz taką instalację od podstaw, zawsze warto pomyśleć o zapasie żył w przewodach.

Schemat nr 3 (Minimalistyczny): Wyłącznik jako sposób na całkowite "uśpienie" czujnika

Ten schemat jest najprostszy z prezentowanych, ale jednocześnie bardzo funkcjonalny. Pozwala na całkowite dezaktywowanie czujnika ruchu za pomocą zwykłego wyłącznika. Jest to idealne rozwiązanie, gdy potrzebujesz pełnej kontroli nad automatyką i chcesz mieć możliwość jej tymczasowego lub stałego wyłączenia.

Kiedy chcesz mieć absolutną ciszę: Jak całkowicie odciąć zasilanie od czujnika?

Istnieją sytuacje, w których automatyczne włączanie światła przez czujnik ruchu jest niepożądane. Wyobraź sobie, że pracujesz w garażu przez dłuższy czas i nie chcesz, aby światło co chwilę gasło, lub gdy masz gości w ogrodzie i chcesz, aby oświetlenie było włączone na stałe, niezależnie od ruchu. Ten schemat jest również przydatny podczas prac konserwacyjnych, gdy nie chcesz, aby światło włączało się niespodziewanie, lub gdy wyjeżdżasz na dłużej i chcesz całkowicie wyłączyć automatykę, aby oszczędzać energię. Po prostu włączasz wyłącznik, a czujnik "idzie spać", dając Ci pełną kontrolę manualną.

Schemat połączeń dla pełnej dezaktywacji: Prosty rysunek i instrukcja.

Aby całkowicie odciąć zasilanie od czujnika ruchu, wystarczy podłączyć wyłącznik szeregowo z przewodem fazowym (L), który zasila czujnik. Gdy wyłącznik jest wyłączony, czujnik nie otrzymuje zasilania i jest całkowicie nieaktywny – nie wykrywa ruchu i nie załącza światła. Gdy wyłącznik jest włączony, czujnik działa normalnie, zgodnie ze swoimi ustawieniami. Oto kroki:

1. Faza do wyłącznika: Doprowadź przewód fazowy (L, brązowy/czarny) z zasilania do jednego zacisku wyłącznika pojedynczego.
2. Wyłącznik do czujnika: Z drugiego zacisku wyłącznika poprowadź przewód fazowy do zacisku L czujnika ruchu.
3. Neutralny do czujnika: Przewód neutralny (N, niebieski) z zasilania podłącz bezpośrednio do zacisku N czujnika ruchu.
4. Wyjście czujnika do lampy: Zacisk wyjściowy czujnika (L') połącz z jednym z zacisków lampy.
5. Neutralny do lampy: Drugi zacisk lampy połącz z przewodem neutralnym (N).

W tym schemacie wyłącznik kontroluje jedynie zasilanie czujnika. Lampa jest zawsze sterowana przez czujnik, ale tylko wtedy, gdy czujnik jest zasilany (czyli wyłącznik jest włączony).

Konfiguracja i testowanie: Jak upewnić się, że wszystko działa idealnie?

Po zakończeniu instalacji, niezależnie od wybranego schematu, kluczowe jest prawidłowe uruchomienie i skonfigurowanie czujnika. Nawet najlepiej wykonane połączenia nie zapewnią optymalnego działania, jeśli parametry czujnika nie zostaną właściwie ustawione. To etap, na którym dopasowujemy urządzenie do naszych indywidualnych potrzeb i warunków otoczenia.

Pierwsze uruchomienie: Procedura testowa krok po kroku.

Po podłączeniu wszystkiego i upewnieniu się, że przewody są bezpieczne i zaizolowane, możesz przystąpić do testów:

1. Włącz zasilanie: Włącz odpowiedni bezpiecznik w rozdzielnicy głównej.
2. Obserwuj czujnik: Większość czujników posiada diodę sygnalizującą zasilanie lub tryb testowy. Po włączeniu zasilania, czujnik może przez chwilę się kalibrować (np. światło świeci się przez kilkadziesiąt sekund, a następnie gaśnie).
3. Test detekcji ruchu: Przejdź przez pole detekcji czujnika. Lampa powinna się włączyć.
4. Test czasu wyłączenia: Po włączeniu lampy, opuść pole detekcji czujnika i poczekaj. Lampa powinna zgasnąć po upływie ustawionego czasu. Jeśli czujnik ma tryb testowy (zazwyczaj bardzo krótki czas, np. 5-10 sekund), użyj go do szybkiego sprawdzenia detekcji.
5. Test wyłącznika: Jeśli zastosowałeś schemat nr 1, sprawdź działanie wyłącznika – powinien on włączać światło na stałe, niezależnie od czujnika.

Jeśli wszystko działa zgodnie z oczekiwaniami, możesz przejść do precyzyjnej regulacji parametrów.

Regulacja parametrów czujnika: Czułość (SENS), czas (TIME) i próg zmierzchu (LUX).

Większość czujników ruchu posiada trzy główne pokrętła regulacyjne, które pozwalają na dostosowanie jego działania:

• SENS (Czułość): Określa, jak daleko i jak małe ruchy czujnik ma wykrywać. Ustawienie wysokiej czułości sprawi, że czujnik będzie reagował na ruch z większej odległości i na drobne poruszenia (np. małe zwierzęta). Zbyt wysoka czułość może prowadzić do fałszywych alarmów. Zazwyczaj zalecam zacząć od średniego ustawienia i stopniowo je dopasowywać.
• TIME (Czas): Reguluje, jak długo światło ma pozostać włączone po ostatnim wykryciu ruchu. Typowe zakresy to od kilku sekund do kilkunastu minut. Ustaw czas odpowiedni do funkcji oświetlenia – krótszy do przejść, dłuższy do miejsc, gdzie spędzasz więcej czasu.
• LUX (Próg zmierzchu): Decyduje o tym, przy jakim poziomie oświetlenia zewnętrznego czujnik ma zacząć działać. Jeśli ustawisz go na "słońce", czujnik będzie działał przez całą dobę. Jeśli ustawisz go na "księżyc", czujnik będzie aktywował światło tylko po zmroku, gdy naturalne oświetlenie jest niewystarczające. To kluczowe dla oszczędności energii.

Po każdej zmianie parametrów, warto przeprowadzić krótki test, aby upewnić się, że nowe ustawienia są optymalne.

Dostosowanie zasięgu detekcji, aby uniknąć fałszywych alarmów.

Precyzyjne ustawienie zasięgu detekcji jest kluczowe dla efektywnej pracy czujnika i minimalizacji fałszywych alarmów. Oprócz regulacji czułości (SENS), często możemy również fizycznie dostosować kąt nachylenia i kierunek czujnika. Upewnij się, że czujnik nie jest skierowany bezpośrednio na ruchliwe ulice, ruchome gałęzie drzew, duże krzewy, a także na źródła ciepła (np. wyloty wentylacji, grzejniki), które mogłyby powodować niechciane załączenia. Niektóre czujniki posiadają specjalne nakładki lub segmenty, które można zasłonić, aby ograniczyć pole widzenia w określonym kierunku. Poświęć chwilę na eksperymentowanie z ustawieniem, aby czujnik reagował tylko na pożądany ruch w wyznaczonej strefie.

Najczęstsze błędy i problemy: Co zrobić, gdy coś pójdzie nie tak?

Nawet przy największej staranności, podczas instalacji lub eksploatacji czujnika ruchu mogą pojawić się problemy. Nie panikuj! Wiele z nich ma proste rozwiązania. Poniżej przedstawiam najczęstsze usterki i sposoby ich diagnozowania oraz naprawy. Według danych eksperckich, większość problemów wynika z błędów w podłączeniu lub nieprawidłowej konfiguracji.

Problem: Światło nie gaśnie – diagnoza i 3 możliwe rozwiązania.

To jeden z najczęściej zgłaszanych problemów. Lampa świeci się cały czas, mimo że nikt nie znajduje się w polu detekcji czujnika.

Przyczyna	Diagnoza	Rozwiązanie
Błędne podłączenie	Zamienione przewody fazowe (L i L') lub brak podłączenia N do czujnika. Lampa świeci się na stałe od razu po włączeniu zasilania, niezależnie od ruchu.	Sprawdź schemat i poprawność połączeń przewodów L, N, L' zgodnie z instrukcją. Upewnij się, że L' jest wyjściem do lampy, a L to zasilanie fazowe czujnika. Sprawdź, czy przewód N jest podłączony do czujnika.
Uszkodzenie przekaźnika w czujniku	Czujnik jest zasilany (dioda świeci), ale nie wyłącza lampy nawet po upływie ustawionego czasu i braku ruchu. Czasami słychać charakterystyczne "kliknięcie" przekaźnika, ale lampa pozostaje włączona.	Wymień czujnik ruchu na nowy. Przekaźnik mógł się "skleić" w pozycji załączonej.
Zbyt wysoka czułość (SENS)	Czujnik ciągle wykrywa ruch (np. od zwierząt, wiatru poruszającego gałęziami, ruchu ulicznego w tle), co powoduje ciągłe załączanie światła lub brak jego wyłączenia.	Zmniejsz czułość (SENS) na czujniku. Skoryguj kąt detekcji lub zasłoń część soczewki czujnika, aby wykluczyć niechciane źródła ruchu.
Brak przewodu neutralnego (N) dla czujnika	Niektóre czujniki (szczególnie te dwuprzewodowe) są zasilane przez obciążenie, ale większość wymaga przewodu N do prawidłowego działania. Brak N może powodować niestabilne działanie lub ciągłe świecenie.	Upewnij się, że przewód N jest prawidłowo podłączony do zacisku N czujnika. W przypadku czujników dwuprzewodowych, problem może leżeć w niekompatybilności z obciążeniem.

Problem: Czujnik nie reaguje na ruch – gdzie szukać przyczyny?

Jeśli czujnik nie włącza światła, gdy powinien, problem może leżeć w kilku miejscach.

Przyczyna	Diagnoza	Rozwiązanie
Brak zasilania	Lampa nie świeci w ogóle, czujnik nie wykazuje żadnych oznak życia (np. dioda nie świeci).	Sprawdź bezpieczniki w rozdzielnicy. Upewnij się, że w obwodzie jest napięcie (użyj próbnika). Sprawdź poprawność podłączenia przewodów L i N do czujnika.
Uszkodzenie czujnika	Czujnik jest zasilany (dioda świeci), ale nie reaguje na ruch mimo prawidłowych ustawień parametrów (SENS, TIME, LUX).	Wymień czujnik ruchu na nowy. Urządzenie mogło ulec awarii.
Zasłonięte pole widzenia	Przed czujnikiem znajdują się przeszkody (meble, rośliny, ściany, szyby), które blokują detekcję ruchu.	Upewnij się, że pole detekcji czujnika jest wolne od przeszkód. Zmień miejsce montażu lub kąt detekcji czujnika.
Zbyt niska czułość (SENS)	Czujnik nie wykrywa ruchu na pożądanej odległości lub nie reaguje na drobne ruchy.	Zwiększ czułość (SENS) na czujniku.
Nieprawidłowe ustawienie progu zmierzchu (LUX)	Czujnik działa tylko w dzień lub tylko w nocy, niezgodnie z oczekiwaniami (np. nie włącza światła po zmroku, bo próg LUX jest ustawiony zbyt wysoko).	Dostosuj próg zmierzchu (LUX) do pożądanych warunków oświetleniowych. Upewnij się, że nie jest ustawiony na "słońce", jeśli oczekujesz działania tylko po zmroku.

Przeczytaj również: Tuya Smart - Sterowanie światłem - Wi-Fi czy Zigbee? Wybierz mądrze

Problem: Lampa LED migocze lub lekko świeci po wyłączeniu – jak to naprawić?

Ten problem jest szczególnie częsty w przypadku nowoczesnego oświetlenia LED, które ma bardzo niski pobór mocy.

Przyczyna	Diagnoza	Rozwiązanie
Słabe połączenia w zaciskach	Luźne przewody w złączkach, zaciskach lampy lub czujnika. Powoduje to niestabilny przepływ prądu.	Sprawdź wszystkie połączenia i dokręć je lub popraw. Upewnij się, że przewody są prawidłowo osadzone w złączkach WAGO.
Niekompatybilność czujnika z oświetleniem LED	Czujnik nie jest przeznaczony do pracy z bardzo niskim poborem mocy LED lub generuje tzw. prąd upływu, który jest wystarczający do lekkiego zaświecenia diod LED, ale nie do pełnego ich rozświetlenia.	Zastosuj specjalny adapter RC (kompensator mocy biernej) lub kondensator (np. 0.1-0.47 µF/400V) podłączony równolegle do lampy LED. Elementy te pochłaniają prąd upływu. W skrajnych przypadkach może być konieczna wymiana czujnika na model dedykowany do pracy z oświetleniem LED.
Prąd upływu	Mały prąd przepływający przez obwód (np. przez lampkę kontrolną w wyłączniku, długie przewody), niewystarczający do pełnego zaświecenia tradycyjnej żarówki, ale powodujący migotanie lub delikatne świecenie lampy LED.	Zainstaluj kondensator przeciwzakłóceniowy (np. 0.1-0.47 µF/400V) równolegle do lampy LED. Można go umieścić w puszce lampy. Upewnij się, że wyłącznik nie posiada lampki kontrolnej, która może być źródłem upływu.
