Podłączenie czujnika ruchu i zmierzchu do lampy - Czy to trudne?

Podłączenie czujnika ruchu i zmierzchu do lampy to jedno z tych ulepszeń w domu, które znacząco podnoszą komfort, bezpieczeństwo i, co najważniejsze, pozwalają realnie oszczędzać energię. W mojej ocenie to inwestycja, która zwraca się bardzo szybko. Samodzielne wykonanie tej instalacji, choć na pierwszy rzut oka może wydawać się skomplikowane, jest jak najbardziej w zasięgu ręki każdego majsterkowicza. Wystarczy odrobina cierpliwości, podstawowe narzędzia i, przede wszystkim, ścisłe przestrzeganie zasad bezpieczeństwa. W tym przewodniku krok po kroku pokażę Ci, jak prawidłowo podłączyć czujnik, jak go wyregulować i na co zwrócić uwagę, aby wszystko działało bez zarzutu.

Dlaczego automatyczne sterowanie światłem to więcej niż tylko wygoda?

Automatyczne sterowanie oświetleniem za pomocą czujników ruchu i zmierzchu to rozwiązanie, które wykracza poza zwykłą wygodę. To system, który inteligentnie zarządza światłem w Twoim otoczeniu, przynosząc wymierne korzyści w trzech kluczowych obszarach: komforcie, bezpieczeństwie i oszczędnościach. Moim zdaniem, raz zainstalowany, szybko staje się nieodłącznym elementem nowoczesnego domu.

Oszczędność energii i pieniędzy – jak to działa w praktyce?

Jedną z głównych zalet stosowania czujników ruchu i zmierzchu jest znacząca redukcja zużycia energii elektrycznej. Mechanizm jest prosty i genialny w swojej skuteczności: światło włącza się tylko wtedy, gdy jest to naprawdę potrzebne. Oznacza to, że lampa zapali się wyłącznie, gdy czujnik wykryje ruch (np. Twoje wejście na posesję) i jednocześnie stwierdzi, że poziom światła naturalnego jest zbyt niski (czyli jest już zmrok). Po upływie ustawionego czasu, jeśli ruch nie zostanie ponownie wykryty, światło automatycznie zgaśnie. Dzięki temu eliminujemy problem zapominania o zgaszeniu światła, co jest częstą przyczyną niepotrzebnego marnotrawstwa energii. W dłuższej perspektywie, te drobne oszczędności sumują się, przekładając się na niższe rachunki za prąd i ulgę dla Twojego portfela.

Bezpieczeństwo po zmroku: oświetlona droga do domu i odstraszanie intruzów

Kiedy zapada zmrok, automatycznie zapalające się światło staje się nieocenionym sprzymierzeńcem w kwestii bezpieczeństwa. Wyobraź sobie powrót do domu po zmroku – zamiast szukać włącznika w ciemności, światło włącza się samo, oświetlając drogę do drzwi, schody czy podjazd. To minimalizuje ryzyko potknięć i upadków, które w ciemności są znacznie bardziej prawdopodobne. Co więcej, nagłe włączenie się światła w momencie wykrycia ruchu może skutecznie zaskoczyć i odstraszyć potencjalnego intruza. Nikt nie chce być przyłapany na gorącym uczynku, a nagłe oświetlenie terenu jest silnym sygnałem, że posesja jest monitorowana i chroniona. To zwiększa poczucie bezpieczeństwa zarówno dla Ciebie, jak i dla Twoich bliskich.

Jakiego typu czujnika potrzebujesz? Różnice między czujnikiem PIR a mikrofalowym

Wybór odpowiedniego czujnika jest kluczowy dla jego skuteczności. Na rynku dominują dwa główne typy: czujniki PIR i mikrofalowe. Czujniki PIR (Pasywnej Podczerwieni) reagują na zmiany w promieniowaniu cieplnym, czyli na ruch obiektów emitujących ciepło, takich jak ludzie czy zwierzęta. Są one idealne do zastosowań, gdzie chcemy wykrywać ruch w określonym obszarze, np. na ścieżce do domu czy w garażu. Ich zasięg jest zazwyczaj ograniczony do kilkunastu metrów, a detekcja jest najbardziej efektywna, gdy ruch odbywa się poprzecznie do osi czujnika. Z kolei czujniki mikrofalowe (radarowe) działają na zasadzie wysyłania i odbierania fal elektromagnetycznych. Wykrywają one ruch niezależnie od temperatury obiektu, a co więcej, potrafią "widzieć" przez cienkie ściany, drzwi czy szyby. Są one bardziej czułe i mają szerszy zasięg, co sprawia, że świetnie sprawdzają się w większych przestrzeniach lub tam, gdzie detekcja przez przeszkody jest pożądana. Jednak ich większa czułość może czasem prowadzić do fałszywych alarmów, np. wywołanych przez ruchy gałęzi na wietrze, jeśli czujnik jest źle ustawiony.

Zanim zaczniesz: Niezbędne narzędzia i kluczowe zasady bezpieczeństwa

Zanim przystąpisz do jakichkolwiek prac elektrycznych, musisz pamiętać o jednej, absolutnie nadrzędnej zasadzie: bezpieczeństwo jest priorytetem. Nie ma nic ważniejszego niż Twoje zdrowie i życie. Dlatego też, zanim dotkniesz jakiegokolwiek przewodu, upewnij się, że masz odpowiednie narzędzia i wiesz, jak bezpiecznie odłączyć zasilanie. Prace pod napięciem są skrajnie niebezpieczne i mogą prowadzić do poważnych obrażeń lub śmierci.

Lista kontrolna narzędzi: co musisz mieć pod ręką?

Przygotowanie odpowiednich narzędzi to podstawa sprawnej i bezpiecznej pracy. Oto lista, którą zawsze mam pod ręką, przystępując do podobnych instalacji:

• Śrubokręty: Płaski i krzyżakowy, najlepiej z izolowanymi rękojeściami.
• Próbnik napięcia: Niezbędny do sprawdzenia, czy w przewodach faktycznie nie ma prądu. Może być neonowy lub cyfrowy.
• Szczypce do ściągania izolacji: Ułatwią precyzyjne usunięcie izolacji z przewodów bez uszkadzania żył.
• Nożyk: Przydatny do cięcia izolacji zewnętrznej kabli.
• Taśma izolacyjna: Do zabezpieczania połączeń, choć ja osobiście preferuję złączki.
• Kostki zaciskowe lub złączki WAGO: Te ostatnie są moim faworytem ze względu na szybkość i pewność połączenia.
• Drabina: Stabilna, aby bezpiecznie dosięgnąć miejsca montażu.

Zasada nr 1: Jak bezpiecznie odłączyć zasilanie i sprawdzić jego brak?

To jest najważniejszy krok, którego nigdy nie wolno pomijać ani lekceważyć. Zawsze zaczynam od tego, zanim cokolwiek innego zrobię. Oto jak to zrobić prawidłowo:

1. Zlokalizuj rozdzielnię elektryczną: Zazwyczaj znajduje się ona w przedpokoju, garażu lub piwnicy.
2. Wyłącz odpowiedni bezpiecznik: Znajdź bezpiecznik odpowiedzialny za obwód, w którym będziesz pracować (np. oświetlenie zewnętrzne, oświetlenie korytarza). Jeśli nie jesteś pewien, który to, wyłącz główny wyłącznik prądu dla całego domu. To daje 100% pewności.
3. Zabezpiecz bezpiecznik: Jeśli to możliwe, umieść na wyłączonym bezpieczniku kartkę z napisem "NIE WŁĄCZAĆ – PRACE ELEKTRYCZNE!", aby nikt przypadkowo nie włączył prądu, gdy Ty będziesz pracować.
4. Sprawdź brak napięcia: Po wyłączeniu bezpiecznika, użyj próbnika napięcia, aby upewnić się, że w przewodach, z którymi będziesz pracować, faktycznie nie ma prądu. Dotknij próbnikem każdego przewodu, który zamierzasz podłączyć. Brak reakcji próbnika oznacza, że możesz bezpiecznie przystąpić do pracy.

Pamiętaj, że sprawdzenie braku napięcia jest absolutnie obowiązkowe, nawet jeśli jesteś pewien, że wyłączyłeś bezpiecznik. Lepiej dmuchać na zimne.

Oznaczenia na kostce i przewodach – ściągawka, której potrzebujesz

Zrozumienie oznaczeń na przewodach i zaciskach czujnika to podstawa poprawnego podłączenia. W polskiej instalacji elektrycznej obowiązują standardowe kolory, które pomagają w identyfikacji funkcji każdego przewodu. Oto krótka ściągawka:

Oznaczenie	Kolor przewodu (typowe)	Funkcja
L (L-in)	Brązowy / Czarny	Faza (zasilanie wejściowe)
N	Niebieski	Neutralny
PE	Żółto-zielony	Ochronny
L' (A, L-out)	Czerwony / Brązowy	Faza (wyjście na lampę)

Przewód fazowy (L) doprowadza prąd, neutralny (N) zamyka obwód, a ochronny (PE) służy do ochrony przed porażeniem. Na czujniku znajdziesz zazwyczaj zaciski oznaczone jako L (wejście fazy), N (wejście neutralne) oraz L' (wyjście fazy na lampę). Czasem zamiast L' może być symbol A lub L-out.

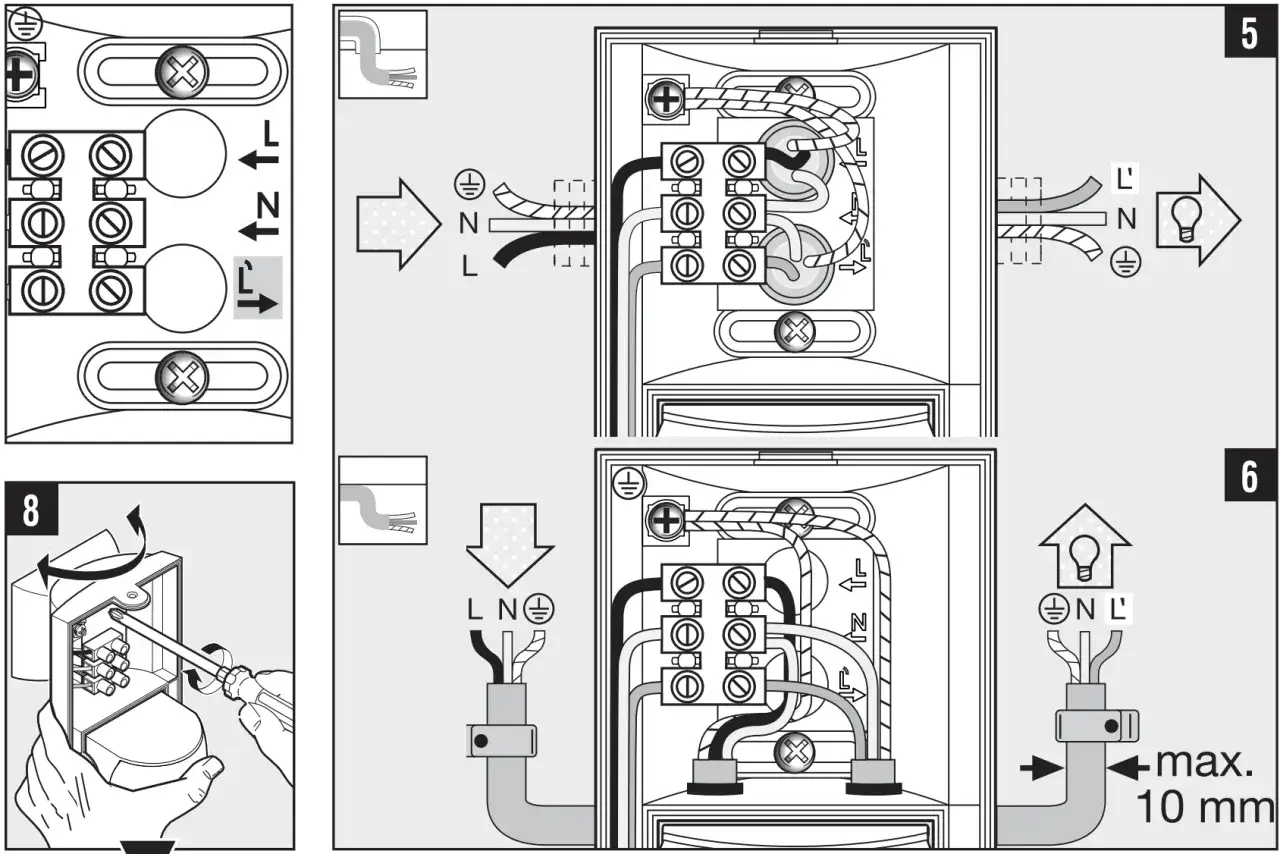

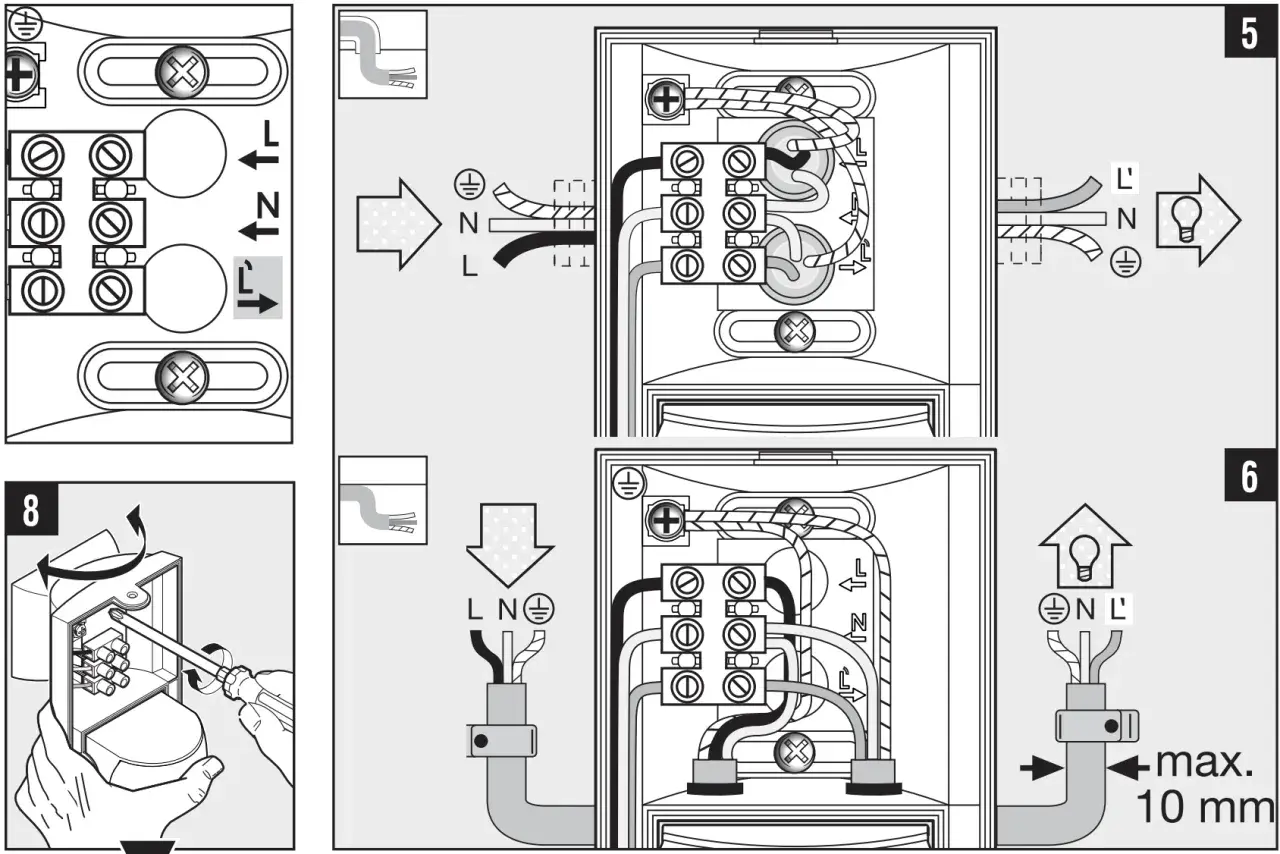

Podłączenie czujnika do lampy krok po kroku – schemat 3-przewodowy

Dotarliśmy do sedna sprawy – właściwego podłączenia czujnika. Skupimy się na standardowym i zalecanym schemacie 3-przewodowym, który zapewnia stabilne i bezpieczne działanie. Pamiętaj, aby na każdym etapie zachować ostrożność i upewnić się, że zasilanie jest odłączone.

Krok 1: Identyfikacja przewodów w puszce – co oznaczają kolory brązowy, niebieski i żółto-zielony?

Pierwszym zadaniem jest prawidłowe rozpoznanie przewodów wychodzących ze ściany lub puszki instalacyjnej. Zgodnie z normami:

• Brązowy lub czarny to przewód fazowy (L), który doprowadza napięcie.
• Niebieski to przewód neutralny (N).
• Żółto-zielony to przewód ochronny (PE).

Aby mieć absolutną pewność co do przewodu fazowego (L), możesz na bardzo krótką chwilę włączyć zasilanie (po uprzednim sprawdzeniu, że nikt nie dotyka przewodów!) i dotknąć próbnikem każdego z nich. Przewód, który spowoduje zapalenie się diody w próbniku, to faza. Natychmiast po identyfikacji ponownie odłącz zasilanie! Przewód neutralny (N) i ochronny (PE) nie powinny wskazywać napięcia.

Krok 2: Podłączanie zasilania do czujnika (zaciski L i N)

Teraz, gdy wiesz, który przewód jest który, możemy podłączyć zasilanie do czujnika. To jest moment, w którym czujnik "dostaje prąd" do własnej pracy:

1. Weź przewód fazowy (L, brązowy/czarny) z instalacji (ten, który zidentyfikowałeś w Kroku 1) i podłącz go do zacisku oznaczonego jako L (lub L-in) w czujniku.
2. Następnie weź przewód neutralny (N, niebieski) z instalacji i podłącz go do zacisku oznaczonego jako N w czujniku.
3. Ważne: Do tego samego zacisku N w czujniku podłączysz również przewód neutralny (N) od lampy, którą chcesz sterować. Czyli zacisk N w czujniku będzie miał podłączone dwa niebieskie przewody – jeden z instalacji, drugi z lampy.

Krok 3: Łączenie czujnika z lampą – kluczowy przewód sterujący (L')

Ostatni etap to połączenie czujnika z samą lampą, tak aby czujnik mógł sterować jej włączaniem i wyłączaniem:

1. Zacisk L' (lub A, L-out) w czujniku to wyjście fazowe, które będzie zasilać lampę. Z tego zacisku poprowadź nowy przewód (najczęściej czerwony lub brązowy, ale może być dowolny, byle nie żółto-zielony) do zacisku fazowego (L) w lampie.
2. Jak wspomniałem w Kroku 2, przewód neutralny (N) lampy jest już podłączony do wspólnego zacisku N w czujniku.
3. Przewód ochronny (PE, żółto-zielony) z instalacji powinien być podłączony bezpośrednio do zacisku ochronnego (PE) w lampie, omijając czujnik. Czujnik zazwyczaj nie posiada zacisku PE, ponieważ nie wymaga uziemienia, ale lampa, zwłaszcza metalowa, musi być uziemiona dla bezpieczeństwa.

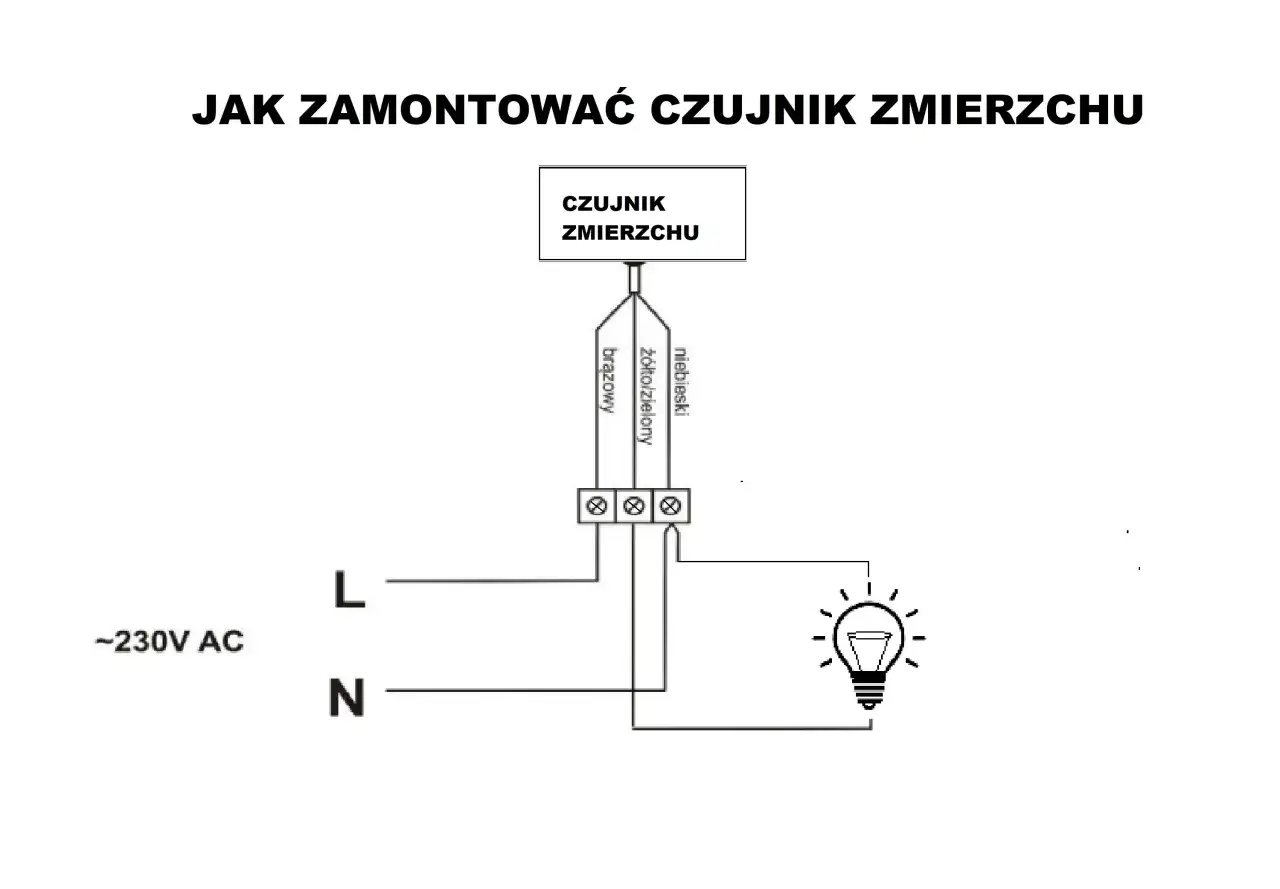

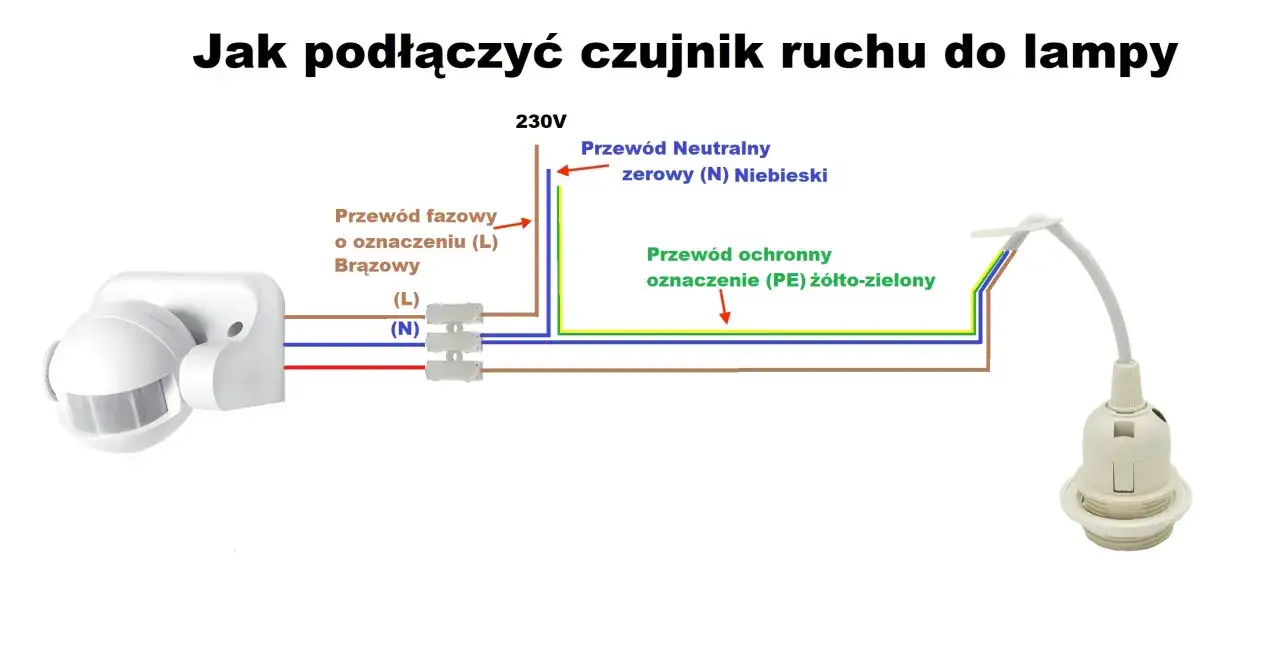

Czytelny schemat graficzny: jak połączyć wszystko w jedną całość?

Aby ułatwić zrozumienie połączeń, wyobraź sobie następujący schemat:

1. Zasilanie (instalacja) -> Czujnik:
   • Przewód fazowy (L, brązowy/czarny) z instalacji podłącz do zacisku L czujnika.
   • Przewód neutralny (N, niebieski) z instalacji podłącz do zacisku N czujnika.
2. Czujnik -> Lampa:
   • Z zacisku L' (lub A, L-out) czujnika poprowadź przewód (np. czerwony) do zacisku fazowego (L) lampy.
   • Przewód neutralny (N, niebieski) z lampy podłącz do tego samego zacisku N w czujniku, do którego jest już podłączony przewód N z instalacji.
3. Ochrona (instalacja) -> Lampa:
   • Przewód ochronny (PE, żółto-zielony) z instalacji podłącz bezpośrednio do zacisku ochronnego (PE) lampy. Ten przewód omija czujnik.

Po wykonaniu wszystkich połączeń, dokładnie sprawdź, czy wszystkie przewody są solidnie zamocowane w zaciskach i czy nie ma żadnych luźnych połączeń. Dopiero wtedy możesz bezpiecznie włączyć zasilanie i przejść do regulacji czujnika.

Perfekcyjna regulacja czujnika: Ustawienia TIME, LUX i SENS bez tajemnic

Prawidłowe podłączenie to jedno, ale aby czujnik działał efektywnie i zgodnie z Twoimi oczekiwaniami, niezbędna jest jego odpowiednia regulacja. To właśnie te trzy pokrętła – LUX, TIME i SENS – decydują o tym, kiedy, na jak długo i na co czujnik będzie reagował. Z mojego doświadczenia wiem, że poświęcenie chwili na precyzyjne ustawienie tych parametrów to klucz do zadowolenia z działania systemu.

Regulacja LUX: Jak nauczyć lampę, kiedy jest naprawdę ciemno?

Potencjometr LUX (od łacińskiego "lux" – światło) odpowiada za próg natężenia światła otoczenia, przy którym czujnik ma zacząć aktywować oświetlenie. Innymi słowy, decyduje o tym, czy lampa będzie działać tylko po zmroku, czy również w ciągu dnia. Na pokrętle często znajdziesz symbole: "księżyca" (dla ciemności) i "słońca" (dla światła dziennego).

• Ustawienie w kierunku "księżyca": Czujnik będzie aktywował lampę tylko wtedy, gdy na zewnątrz będzie naprawdę ciemno. To idealne rozwiązanie dla oświetlenia zewnętrznego, które ma działać wyłącznie w nocy.
• Ustawienie w kierunku "słońca": Czujnik będzie reagował na ruch niezależnie od pory dnia, czyli lampa może zapalić się nawet w pełnym słońcu. Przydatne np. w ciemnych korytarzach, gdzie światło jest potrzebne przez cały dzień.

Praktyczna wskazówka: Aby skalibrować LUX, ustaw pokrętło na minimum (w stronę "księżyca"). Poczekaj do zmroku, do momentu, gdy uznasz, że światło powinno się już zapalić. Następnie powoli obracaj pokrętło w stronę "słońca", aż lampa się włączy. To będzie Twój idealny próg.

Regulacja TIME: Jak długo światło powinno być włączone? Optymalne ustawienia

Potencjometr TIME (czas) określa, jak długo lampa będzie świecić po ostatnim wykryciu ruchu. Zakres regulacji jest zazwyczaj szeroki – od kilku sekund do kilkunastu minut. Ustawienie optymalnego czasu jest ważne zarówno dla komfortu, jak i oszczędności energii.

• Zbyt krótki czas: Lampa będzie gasła, zanim zdążysz przejść przez obszar detekcji, co może być irytujące.
• Zbyt długi czas: Marnujesz energię, ponieważ światło świeci niepotrzebnie długo po tym, jak opuścisz obszar.

Optymalne ustawienia:

• Dla krótkich przejść (np. korytarz, wejście do domu): 30 sekund do 1 minuty.
• Dla podjazdu, ogrodu, gdzie ruch może być wolniejszy lub potrzeba więcej czasu na manewrowanie: 2-5 minut.

Moim zdaniem najlepiej jest zacząć od średniego ustawienia i dostosowywać je, obserwując działanie czujnika w praktyce.

Regulacja SENS: Jak ustawić idealny zasięg i unikać fałszywych alarmów?

Potencjometr SENS (czułość) reguluje zasięg i wrażliwość detekcji ruchu. Zbyt wysoka czułość może prowadzić do irytujących fałszywych alarmów, podczas gdy zbyt niska – do braku reakcji na pożądany ruch.

• Zbyt wysoka czułość: Czujnik może reagować na ruch gałęzi na wietrze, małe zwierzęta, przejeżdżające samochody na odległej ulicy. To prowadzi do niepotrzebnego włączania się światła.
• Zbyt niska czułość: Czujnik może nie wykrywać ruchu ludzi w pożądanym obszarze, co niweczy jego funkcję.

Praktyczna wskazówka: Zacznij od ustawienia SENS na średnią wartość. Następnie przetestuj czujnik, przechodząc przez obszar, który ma być monitorowany. Stopniowo zwiększaj lub zmniejszaj czułość, aż uzyskasz pożądany zasięg detekcji, jednocześnie upewniając się, że czujnik nie reaguje na nieistotne bodźce. Pamiętaj, że czujniki PIR najlepiej wykrywają ruch poprzeczny do ich osi, więc testuj przechodząc w poprzek pola widzenia czujnika.

Gdzie zamontować czujnik? Strategiczne miejsca dla maksymalnej skuteczności

Lokalizacja czujnika ma fundamentalne znaczenie dla jego efektywności. Nawet najlepiej podłączony i wyregulowany czujnik będzie działał źle, jeśli zostanie zamontowany w nieodpowiednim miejscu. Moim zdaniem, przemyślane umiejscowienie to połowa sukcesu w zapewnieniu niezawodnego działania i uniknięciu frustrujących fałszywych alarmów.

Optymalna wysokość i kąt montażu – dlaczego to ma znaczenie?

Większość producentów czujników ruchu PIR zaleca montaż na wysokości od 1.8 do 2.5 metra nad ziemią. Dlaczego? Na tej wysokości czujnik ma optymalne pole widzenia, które pozwala na skuteczne wykrywanie ruchu ludzi. Zbyt niski montaż może ograniczyć zasięg i spowodować, że czujnik będzie reagował tylko na ruch tuż przed nim. Zbyt wysoki montaż z kolei może prowadzić do "martwych stref" bezpośrednio pod czujnikiem, gdzie ruch nie będzie wykrywany. Kąt nachylenia czujnika również jest ważny – powinien być ustawiony tak, aby jego pole detekcji pokrywało pożądany obszar, a jednocześnie nie "zaglądało" tam, gdzie ruch nie jest istotny (np. na ulicę). Pamiętaj, że czujniki PIR najlepiej wykrywają ruch poprzeczny do ich osi, więc warto to uwzględnić przy wyborze miejsca i orientacji.

Najczęstsze błędy montażowe: czego unikać, by czujnik nie reagował na wiatr i przejeżdżające auta?

Aby czujnik działał stabilnie i nie generował fałszywych alarmów, należy unikać kilku typowych błędów montażowych:

• Bliskość źródeł ciepła: Czujniki PIR reagują na zmiany temperatury. Montaż w pobliżu kaloryferów, kratek wentylacyjnych, wylotów klimatyzacji czy nawet silnie nagrzewających się lamp może prowadzić do niekontrolowanego włączania się światła.
• Bezpośrednie nasłonecznienie: Słońce, szczególnie nisko położone, może nagrzewać obudowę czujnika lub obszar detekcji, co również może powodować fałszywe alarmy.
• Skierowanie na ruchliwe ulice: Jeśli czujnik "widzi" ulicę, będzie reagował na każdy przejeżdżający samochód, co jest nieefektywne i irytujące.
• Drzewa i krzewy: Poruszające się na wietrze gałęzie drzew lub krzewy w polu widzenia czujnika mogą być interpretowane jako ruch, zwłaszcza przy wysokiej czułości (SENS). Staraj się montować czujnik tak, aby te elementy nie znajdowały się w jego zasięgu detekcji.
• Powierzchnie odbijające światło: Duże, jasne powierzchnie mogą odbijać światło słoneczne lub sztuczne, co może wpływać na działanie czujnika zmierzchu.

Zawsze staram się montować czujnik w miejscu osłoniętym, stabilnym, z dala od zakłóceń, co gwarantuje jego niezawodne działanie przez długi czas.

Najczęstsze problemy i ich proste rozwiązania – sekcja ratunkowa

Nawet przy najlepszych chęciach i starannym montażu, czasem pojawiają się problemy. Nie martw się, większość z nich ma proste rozwiązania. Oto najczęściej spotykane usterki i sposoby na ich usunięcie, które sprawdziłam w praktyce.

Problem: Lampa LED migocze lub delikatnie świeci po wyłączeniu. Co robić?

To bardzo częsty problem, szczególnie w przypadku nowoczesnych lamp LED. Przyczyna tkwi w tym, że czujnik ruchu, aby sam działać, pobiera minimalny prąd. W przypadku tradycyjnych żarówek żarowych ten niewielki "upływ" prądu był niezauważalny. Jednak lampy LED są tak energooszczędne, że nawet ten minimalny prąd wystarcza, aby diody delikatnie się żarzyły lub migotały. Problem ten, jak podają dane New-Bridge.com.pl, często występuje przy starych, 2-żyłowych instalacjach, gdzie czujnik do własnego działania "kradnie" minimalny prąd przez żarówkę.

Rozwiązanie: Najprostszym i najskuteczniejszym rozwiązaniem jest zastosowanie kondensatora kompensacyjnego (tzw. bypass). Jest to niewielki element elektroniczny, który podłącza się równolegle do lampy (pomiędzy przewód fazowy L i neutralny N lampy). Kondensator "pochłania" ten minimalny prąd, uniemożliwiając mu dotarcie do diod LED i eliminując migotanie lub żarzenie. Upewnij się, że używasz kondensatora przeznaczonego do tego celu (np. 0.47uF/275V AC X2). Alternatywnie, jeśli masz starą instalację 2-żyłową, rozważ wymianę czujnika na model, który jest przystosowany do pracy z takimi instalacjami lub wymaga podłączenia 3-żyłowego, co eliminuje problem upływu prądu przez lampę.

Problem: Lampa świeci bez przerwy. Gdzie szukać przyczyny?

Jeśli lampa z czujnikiem świeci non-stop, bez względu na ruch czy poziom światła, najczęściej świadczy to o jednym z dwóch problemów:

1. Błędne podłączenie przewodów: Najczęstszą przyczyną jest zamiana przewodu fazowego wejściowego (L) z przewodem wyjściowym na lampę (L'). Sprawdź dokładnie schemat podłączenia i upewnij się, że przewód zasilający jest podłączony do zacisku L, a przewód do lampy do zacisku L'.
2. Uszkodzenie czujnika: Może zdarzyć się, że przekaźnik w czujniku (element odpowiedzialny za włączanie i wyłączanie prądu) zaciął się w pozycji "włączonej". W takim przypadku czujnik wymaga wymiany.
3. Zbyt wysokie ustawienie czułości (SENS) w ruchliwym miejscu: Jeśli czujnik jest ustawiony na maksymalną czułość i znajduje się w miejscu, gdzie stale wykrywa ruch (np. ruchliwa ulica, kołyszące się drzewa), może to sprawić, że lampa będzie świecić praktycznie bez przerwy. Spróbuj zmniejszyć czułość SENS.

Zacznij od sprawdzenia podłączeń, a jeśli to nie pomoże, rozważ wymianę czujnika.

Problem: Czujnik w ogóle nie reaguje na ruch. Jak to zdiagnozować?

Brak reakcji czujnika na ruch może mieć kilka przyczyn. Oto kroki diagnostyczne, które pomogą Ci zlokalizować problem:

1. Brak zasilania czujnika: Sprawdź, czy do czujnika dochodzi prąd. Upewnij się, że bezpiecznik jest włączony i że przewody zasilające (L i N) są prawidłowo podłączone do czujnika.
2. Zbyt niskie ustawienie czułości (SENS): Potencjometr SENS może być ustawiony na minimum, przez co czujnik nie wykrywa ruchu w pożądanym zasięgu. Spróbuj zwiększyć czułość.
3. Zbyt wysoki próg LUX: Jeśli potencjometr LUX jest ustawiony w stronę "słońca" (czyli na wysoką wartość), czujnik może "myśleć", że jest za jasno i nie aktywować lampy, nawet po wykryciu ruchu. Spróbuj zmniejszyć próg LUX (w stronę "księżyca").
4. Uszkodzenie czujnika: Jeśli wszystkie powyższe kroki zawiodą, możliwe jest, że czujnik jest uszkodzony i wymaga wymiany.
5. Martwa strefa: Sprawdź, czy ruch odbywa się w polu detekcji czujnika. Czasem, zwłaszcza bezpośrednio pod czujnikiem, mogą występować "martwe strefy".

Rozbudowa instalacji: Jak podłączyć kilka lamp do jednego czujnika?

Jedną z dużych zalet czujników ruchu jest możliwość sterowania nie tylko jedną, ale wieloma lampami jednocześnie. To pozwala na stworzenie spójnego systemu oświetleniowego na większej przestrzeni, np. na całym podjeździe czy w ogrodzie. Ważne jest jednak, aby zrobić to prawidłowo i bezpiecznie.

Schemat połączenia równoległego dla dwóch lub więcej lamp

Podłączenie kilku lamp do jednego czujnika odbywa się na zasadzie połączenia równoległego. Oznacza to, że wszystkie lampy są podłączone do tych samych wyjść czujnika, co zapewnia im niezależne zasilanie z jednego źródła sterującego. Oto jak to zrobić:

1. Wszystkie przewody fazowe (L) od każdej z lamp należy podłączyć do jednego zacisku L' (lub A, L-out) w czujniku. Możesz użyć złączek WAGO, aby połączyć kilka przewodów w jednym punkcie.
2. Wszystkie przewody neutralne (N) od każdej z lamp należy podłączyć do wspólnego zacisku N w czujniku, do którego jest już podłączony przewód neutralny z instalacji. Ponownie, złączki WAGO będą tu bardzo pomocne.
3. Wszystkie przewody ochronne (PE, żółto-zielone) od każdej z lamp powinny być połączone ze sobą oraz z przewodem ochronnym (PE) z instalacji, omijając czujnik.

W ten sposób, gdy czujnik wykryje ruch i zapali światło, wszystkie podłączone do niego lampy włączą się jednocześnie.

Przeczytaj również: Smart Life - Sterowanie światłem - Jak to zrobić?

Jak obliczyć maksymalne obciążenie, aby nie uszkodzić czujnika?

Kluczowym aspektem przy podłączaniu wielu lamp jest maksymalne obciążenie, jakie czujnik może obsłużyć. Każdy czujnik ma w swojej specyfikacji podaną maksymalną moc (w watach, W) lub prąd (w amperach, A), który może przez niego przepływać. Przekroczenie tej wartości może spowodować uszkodzenie czujnika, a nawet stwarzać zagrożenie pożarowe.

Aby obliczyć, czy Twój czujnik poradzi sobie z planowaną liczbą lamp:

1. Sprawdź moc każdej lampy: Na każdej lampie lub żarówce znajdziesz informację o jej mocy (np. 10W, 60W).
2. Zsumuj moc wszystkich lamp: Dodaj do siebie moce wszystkich lamp, które zamierzasz podłączyć do jednego czujnika.
3. Porównaj z maksymalnym obciążeniem czujnika: Sprawdź w specyfikacji technicznej czujnika (zazwyczaj na opakowaniu lub w instrukcji), jakie jest jego maksymalne obciążenie.

Przykład: Jeśli czujnik ma maksymalne obciążenie 500W, a Ty chcesz podłączyć pięć lamp LED po 10W każda, to łączna moc wynosi 50W. Jest to znacznie poniżej limitu czujnika, więc takie połączenie jest bezpieczne. Jeśli jednak planujesz podłączyć pięć lamp halogenowych po 100W każda, łączna moc wyniesie 500W, co jest na granicy możliwości czujnika. W takim przypadku, według zaleceń New-Bridge.com.pl, zawsze warto zostawić sobie pewien zapas i nie obciążać czujnika do samego maksimum. Jeśli łączna moc przekracza limit, musisz użyć mocniejszego czujnika lub rozdzielić lampy na dwa niezależne obwody z dwoma czujnikami.
