Dwa czujniki ruchu do jednej lampy - który schemat wybrać?

Podłączenie dwóch czujników ruchu do jednej lampy to niezwykle praktyczne rozwiązanie, które pozwala skutecznie wyeliminować tak zwane "martwe strefy" i znacząco zwiększyć zasięg detekcji ruchu w większych przestrzeniach. Niezależnie od tego, czy chodzi o długi korytarz, klatkę schodową czy rozległy teren wokół budynku, odpowiednie rozmieszczenie i połączenie dwóch czujników gwarantuje, że światło włączy się zawsze wtedy, gdy jest potrzebne. W tym artykule przedstawię sprawdzone i bezpieczne schematy połączeń, które pozwolą Ci cieszyć się komfortem automatycznego oświetlenia.

Dlaczego jeden czujnik ruchu to często za mało?

Wielu z nas doświadczyło sytuacji, gdy pojedynczy czujnik ruchu nie spełniał swojej funkcji w stu procentach. Niezależnie od tego, jak starannie go zamontujemy i skonfigurujemy, zawsze istnieje ryzyko, że w pewnych obszarach nie wykryje on ruchu, pozostawiając nas w ciemności. To właśnie dlatego w niektórych scenariuszach jeden czujnik to po prostu za mało, aby zapewnić komfort i bezpieczeństwo.

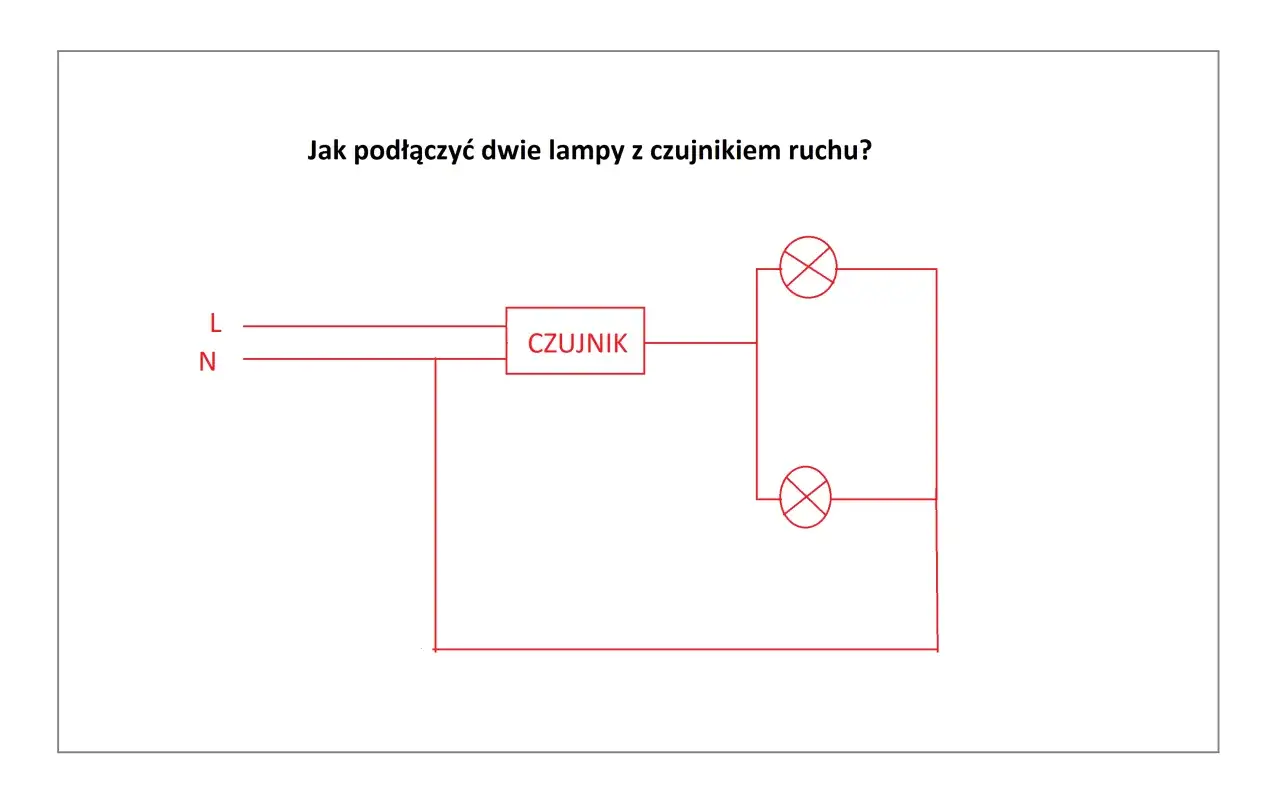

Problem "martwych stref" w oświetleniu automatycznym

Każdy czujnik ruchu ma określony kąt i zasięg detekcji. Niestety, w praktyce często pojawiają się tak zwane "martwe strefy" – obszary w zasięgu działania czujnika, w których ruch nie jest wykrywany. Może to wynikać z przeszkód terenowych, specyfiki architektury budynku, a nawet z samej konstrukcji czujnika, który ma ograniczony kąt widzenia. W efekcie, przechodząc przez taką strefę, oświetlenie nie aktywuje się, co jest nie tylko irytujące, ale może również stwarzać zagrożenie, zwłaszcza w miejscach takich jak schody czy ciemne zakamarki.

Kiedy warto zastosować dwa czujniki do jednej lampy? Praktyczne scenariusze (schody, długi korytarz, narożnik budynku)

Zastosowanie dwóch czujników ruchu do sterowania jedną lampą jest uzasadnione wszędzie tam, gdzie pojedynczy czujnik nie jest w stanie pokryć całej potrzebnej przestrzeni lub gdzie wymagana jest detekcja ruchu z różnych kierunków. Moje doświadczenie pokazuje, że jest to idealne rozwiązanie w następujących sytuacjach:

• Schody: Zapewnia to aktywację oświetlenia niezależnie od tego, czy wchodzimy na schody od dołu, czy schodzimy z góry, eliminując ryzyko potknięcia w ciemności.
• Długie korytarze: Jeden czujnik na początku korytarza może nie wykryć ruchu osoby wchodzącej od jego środka lub końca. Dwa czujniki rozmieszczone strategicznie gwarantują pełne pokrycie.
• Narożniki budynków lub wejścia z kilku stron: Jeśli lampa ma oświetlać obszar, do którego można podejść z dwóch lub więcej stron, dwa czujniki umieszczone pod różnymi kątami zapewnią natychmiastową aktywację światła.
• Garaże lub wiaty: Gdy wjazd do garażu jest szeroki lub gdy chcemy, aby światło włączało się zarówno przy wjeździe samochodem, jak i przy wejściu pieszo.

W każdym z tych przypadków dwa czujniki działające w synergii zapewniają znacznie większy komfort i bezpieczeństwo użytkowania oświetlenia automatycznego.

Dwa sposoby na podłączenie – który wybrać? Poznaj fundamentalne różnice

Decydując się na podłączenie dwóch czujników ruchu do jednej lampy, stajemy przed wyborem jednej z dwóch głównych metod. Każda z nich ma swoje zalety i wady, a kluczowe jest zrozumienie fundamentalnych różnic między nimi, aby wybrać rozwiązanie najlepiej dopasowane do Twoich potrzeb i zapewniające bezpieczeństwo instalacji.

Metoda 1: Równoległe łączenie czujników – proste, ale ryzykowne

Ta metoda polega na bezpośrednim połączeniu wyjść sterujących (L', A lub oznaczonych strzałką) obu czujników równolegle i podłączeniu ich do zacisku fazowego lampy. Jest ona często postrzegana jako prostsza, ponieważ wymaga mniej komponentów i wydaje się intuicyjna. W teorii, gdy którykolwiek z czujników wykryje ruch, jego wyjście sterujące zamknie obwód i włączy lampę. Jednakże, jak moje doświadczenie i dane z portali branżowych (np. Projektoskop) jasno wskazują, jest to metoda obarczona znacznym ryzykiem. Może prowadzić do wzajemnego zakłócania się czujników, niestabilnej pracy (np. lampa nie gaśnie) lub nawet ich uszkodzenia, zwłaszcza gdy łączymy czujniki różnych producentów lub typów (np. przekaźnikowe z elektronicznymi).

Metoda 2: Układ z przekaźnikiem instalacyjnym – bezpieczne i zalecane rozwiązanie

Druga metoda, którą zawsze rekomenduję, to zastosowanie zewnętrznego przekaźnika instalacyjnego. W tym układzie wyjścia sterujące obu czujników ruchu podłącza się równolegle do cewki przekaźnika (zazwyczaj zaciski A1 i A2). Lampa natomiast jest podłączana do styków roboczych przekaźnika. Dzięki temu rozwiązaniu układy wewnętrzne czujników są odizolowane od siebie. Zadziałanie któregokolwiek z czujników powoduje aktywację cewki przekaźnika, która zamyka obwód zasilający lampę. Ta metoda eliminuje ryzyko wzajemnego zakłócania i uszkodzenia, zapewniając stabilne i przewidywalne działanie instalacji, a co najważniejsze – jej bezpieczeństwo.

Cecha	Metoda Równoległa	Metoda z Przekaźnikiem
Złożoność instalacji	Niska (mniej komponentów)	Średnia (wymaga dodatkowego przekaźnika)
Koszty	Niższe (brak przekaźnika)	Wyższe (koszt przekaźnika)
Bezpieczeństwo	Niskie (ryzyko uszkodzenia czujników, niestabilność)	Wysokie (izolacja obwodów, stabilna praca)
Ryzyko uszkodzenia czujników	Wysokie (szczególnie przy różnych typach/producentach)	Niskie (czujniki pracują niezależnie od siebie)
Stabilność działania	Niska (możliwe zakłócenia, lampa nie gaśnie)	Wysoka (przewidywalne i niezawodne)

Jak poprawnie podłączyć dwa czujniki ruchu bez przekaźnika? Schemat i instrukcja krok po kroku

Choć metoda równoległego łączenia czujników ruchu bez przekaźnika jest obarczona ryzykiem, rozumiem, że dla niektórych może być kusząca ze względu na prostotę. Jeśli zdecydujesz się na to rozwiązanie, kluczowe jest, abyś znał jego ograniczenia i potencjalne zagrożenia. Poniżej przedstawiam schemat ideowy i instrukcję, pamiętając o konieczności zachowania ostrożności.

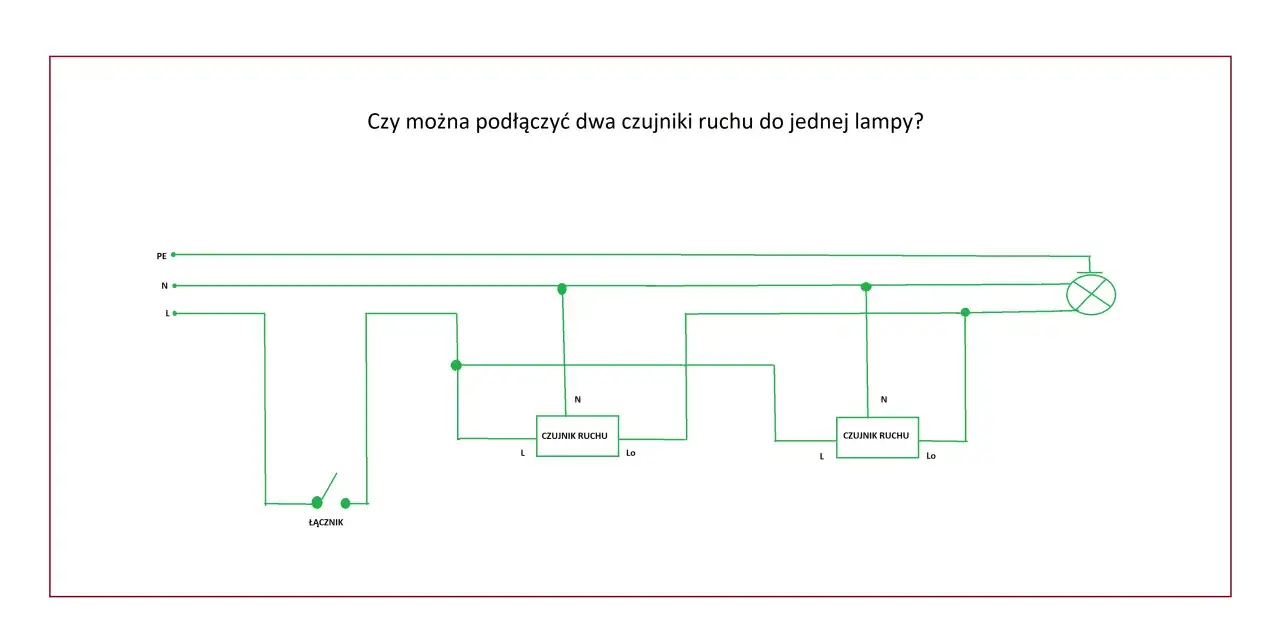

Schemat ideowy połączenia równoległego – wizualizacja połączeń

W tej metodzie oba czujniki muszą być zasilane z tej samej fazy (L) i przewodu neutralnego (N). Wyjścia sterujące (L') obu czujników są następnie łączone ze sobą i podłączane do zacisku fazowego lampy. Przewód neutralny lampy jest podłączany bezpośrednio do przewodu neutralnego instalacji.

Oznaczenia na czujnikach: Jak prawidłowo zidentyfikować zaciski L, N i wyjście sterujące (L')?

Zanim przystąpisz do podłączania, musisz prawidłowo zidentyfikować zaciski na każdym czujniku. Standardowe oznaczenia to:

• L (Line/Faza): Zacisk, do którego podłączamy przewód fazowy (zazwyczaj brązowy lub czarny).
• N (Neutral): Zacisk, do którego podłączamy przewód neutralny (zazwyczaj niebieski).
• L' (Load/Wyjście sterujące): Zacisk, z którego wychodzi faza sterująca lampą. Może być również oznaczony jako A, strzałka lub symbol żarówki.

Zawsze sprawdzaj instrukcję producenta, ponieważ oznaczenia mogą się nieznacznie różnić.

Instrukcja krok po kroku (metoda równoległa):

1. Odłącz zasilanie: Zawsze zaczynaj od wyłączenia zasilania w obwodzie, nad którym pracujesz, najlepiej poprzez wyłączenie odpowiedniego bezpiecznika.
2. Podłącz zasilanie do pierwszego czujnika: Podłącz przewód fazowy (L) do zacisku L czujnika oraz przewód neutralny (N) do zacisku N czujnika.
3. Podłącz zasilanie do drugiego czujnika: W ten sam sposób podłącz zasilanie do drugiego czujnika, upewniając się, że oba czujniki są zasilane z tej samej fazy i przewodu neutralnego.
4. Połącz wyjścia sterujące: Połącz przewodem wyjście sterujące (L') pierwszego czujnika z wyjściem sterującym (L') drugiego czujnika.
5. Podłącz lampę: Połącz wspólny przewód z wyjść sterujących czujników z zaciskiem fazowym lampy. Przewód neutralny lampy podłącz bezpośrednio do przewodu neutralnego instalacji.
6. Sprawdź połączenia: Upewnij się, że wszystkie połączenia są solidne i prawidłowo zaizolowane.

Potencjalne problemy i zagrożenia: Dlaczego ta metoda może uszkodzić Twoje czujniki?

Muszę bardzo wyraźnie podkreślić, że ta metoda, choć pozornie prosta, niesie ze sobą poważne ryzyka. Zgodnie z moimi obserwacjami i informacjami z branży (np. Projektoskop), może ona prowadzić do:

• Wzajemnego zakłócania się czujników: Różnice w wewnętrznej elektronice, szczególnie między czujnikami różnych producentów lub typów (np. jeden z przekaźnikiem, drugi z triakiem), mogą prowadzić do niestabilnej pracy.
• Niestabilnej pracy lampy: Lampa może migać, nie włączać się prawidłowo lub, co gorsza, nie wyłączać się wcale, pozostając cały czas włączona.
• Uszkodzenia czujników: Największe ryzyko to pojawienie się napięcia na wyjściu nieaktywnego czujnika, gdy drugi czujnik aktywuje lampę. Może to spowodować przeciążenie i trwałe uszkodzenie wewnętrznych układów czujników, co często kończy się koniecznością ich wymiany.

Dlatego, mimo pozornej prostoty, zawsze rekomenduję rozważenie bezpieczniejszej alternatywy z przekaźnikiem.

Bezpieczne sterowanie jedną lampą z dwóch miejsc: Schemat z użyciem przekaźnika

Metoda z wykorzystaniem przekaźnika instalacyjnego to rozwiązanie, które z czystym sumieniem mogę polecić każdemu, kto ceni sobie stabilność, bezpieczeństwo i niezawodność instalacji. Eliminuje ona większość problemów związanych z bezpośrednim łączeniem czujników i jest standardem w profesjonalnych instalacjach.

Dlaczego przekaźnik jest kluczem do stabilności? Zasada działania układu

Kluczową rolę w tym układzie odgrywa przekaźnik instalacyjny. Jest to urządzenie elektryczne, które działa jak zdalnie sterowany przełącznik. Posiada cewkę (obwód sterujący) i styki robocze (obwód wykonawczy). Gdy na cewkę przekaźnika zostanie podane napięcie, styki robocze zmieniają swój stan – najczęściej z otwartego na zamknięty. W naszym przypadku, wyjścia sterujące obu czujników ruchu podłączamy równolegle do cewki przekaźnika. Oznacza to, że gdy którykolwiek z czujników wykryje ruch i poda napięcie na swoje wyjście, cewka przekaźnika zostanie aktywowana. To z kolei spowoduje zamknięcie styków roboczych przekaźnika, które sterują zasilaniem lampy. Dzięki temu układy wewnętrzne czujników są odizolowane od siebie, co eliminuje ryzyko wzajemnego zakłócania i uszkodzenia, zapewniając stabilne i przewidywalne działanie instalacji.

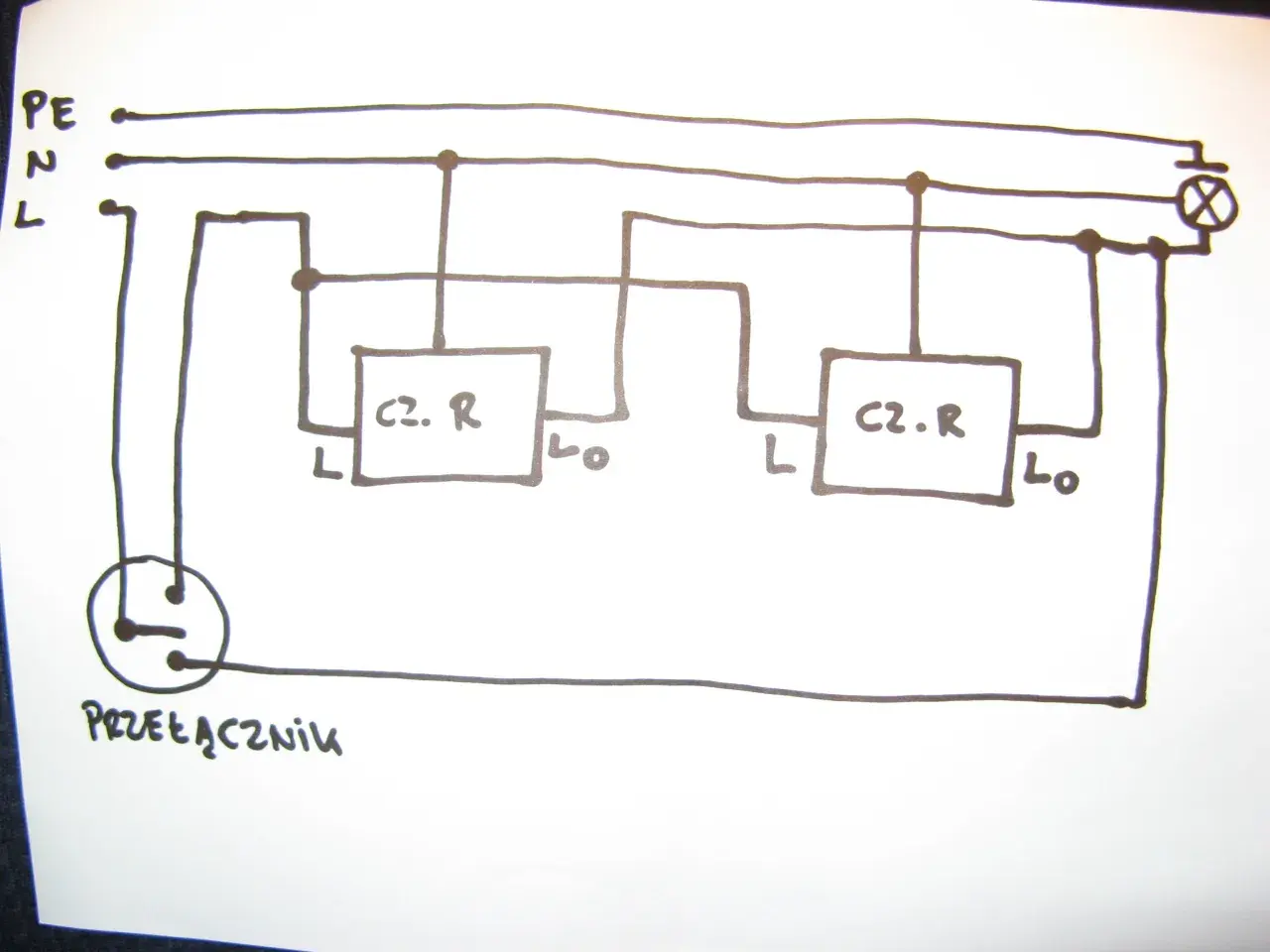

Schemat połączenia czujników z cewką przekaźnika – przewodnik wizualny

1. Odłącz zasilanie: Jak zawsze, rozpocznij od wyłączenia zasilania w obwodzie.
2. Podłącz zasilanie do czujników: Podłącz przewód fazowy (L) i neutralny (N) do każdego z czujników. Pamiętaj, aby oba czujniki były zasilane z tej samej fazy.
3. Podłącz wyjścia sterujące do cewki przekaźnika: Połącz przewodem wyjście sterujące (L') pierwszego czujnika z zaciskiem A1 cewki przekaźnika. Następnie połącz wyjście sterujące (L') drugiego czujnika również z zaciskiem A1 cewki przekaźnika. Zacisk A2 cewki przekaźnika podłącz do przewodu neutralnego (N) instalacji.

W ten sposób, gdy którykolwiek z czujników aktywuje swoje wyjście, poda fazę na zacisk A1, zamykając obwód cewki przekaźnika przez N na A2.

Jak podłączyć lampę do styków roboczych przekaźnika? Krok po kroku

Teraz, gdy cewka przekaźnika jest sterowana przez czujniki, musimy podłączyć lampę do styków roboczych przekaźnika.

1. Podłącz fazę do styku roboczego: Podłącz przewód fazowy (L) z instalacji do jednego z zacisków wejściowych styków roboczych przekaźnika (zazwyczaj oznaczonych jako 11, 13 lub NO – Normalnie Otwarty).
2. Podłącz lampę do styku roboczego: Z drugiego zacisku styków roboczych przekaźnika (zazwyczaj 14 lub wyjście NO) poprowadź przewód fazowy do zacisku fazowego lampy.
3. Podłącz neutralny lampy: Przewód neutralny lampy podłącz bezpośrednio do przewodu neutralnego (N) instalacji.

W ten sposób, gdy cewka przekaźnika zostanie aktywowana, zamknie styki robocze, doprowadzając fazę do lampy i ją włączając.

Jak dobrać odpowiedni przekaźnik instalacyjny? Kluczowe parametry (napięcie cewki, obciążalność styków)

Wybór odpowiedniego przekaźnika jest kluczowy dla prawidłowego i bezpiecznego działania instalacji. Zwróć uwagę na następujące parametry:

Parametr	Opis	Wskazówki doboru
Napięcie cewki	Napięcie wymagane do aktywacji cewki przekaźnika.	Musi być zgodne z napięciem wyjściowym czujników ruchu. W większości przypadków będzie to 230V AC.
Obciążalność styków	Maksymalny prąd, jaki mogą przewodzić styki robocze przekaźnika.	Musi być większa niż suma mocy wszystkich podłączonych lamp. Przykładowo, jeśli masz lampę LED o mocy 50W, przekaźnik powinien mieć obciążalność styków znacznie wyższą, np. 10A (co przy 230V daje ok. 2300W zapasu). Zawsze zostawiaj sobie margines bezpieczeństwa.
Typ styków	Normalnie otwarte (NO) lub normalnie zamknięte (NC).	Do sterowania oświetleniem zazwyczaj używamy styków NO (Normalnie Otwartych), które zamykają się po aktywacji cewki.
Montaż	Sposób montażu przekaźnika.	Najczęściej spotykane są przekaźniki na szynę DIN (do rozdzielnic) lub do puszek instalacyjnych. Wybierz odpowiedni do miejsca montażu.

Zawsze zalecam wybór przekaźnika od renomowanego producenta, aby mieć pewność co do jego jakości i niezawodności.

Najczęstsze błędy i problemy – jak ich uniknąć i co zrobić, gdy coś nie działa?

Nawet przy najlepszych chęciach i starannym montażu, czasami pojawiają się problemy. Moje doświadczenie podpowiada, że wiele z nich można łatwo zdiagnozować i rozwiązać, jeśli wie się, gdzie szukać przyczyny.

Problem: Lampa miga lub nie gaśnie – co jest przyczyną?

To jeden z najczęstszych problemów, zwłaszcza przy próbie równoległego łączenia czujników bez przekaźnika. Przyczyny mogą być różne:

• Wzajemne zakłócanie czujników (metoda równoległa): Jak już wspomniałem, bezpośrednie połączenie wyjść sterujących może prowadzić do niestabilności. Rozwiązaniem jest zastosowanie przekaźnika.
• Zbyt niskie obciążenie: Niektóre czujniki (szczególnie starsze modele lub te z wyjściem triakowym) wymagają minimalnego obciążenia, aby prawidłowo zakończyć cykl świecenia. W przypadku lamp LED o bardzo niskiej mocy, może być konieczne dołożenie kondensatora kompensacyjnego (tzw. kompensatora LED) równolegle do lampy.
• Niewłaściwe ustawienia czujników: Parametr TIME (czas świecenia) ustawiony na zbyt długo lub LUX (próg jasności) na zbyt niską wartość (czujnik reaguje nawet w dzień) może sprawiać wrażenie, że lampa nie gaśnie.
• Uszkodzony czujnik lub przekaźnik: W rzadkich przypadkach problemem może być wewnętrzne uszkodzenie jednego z komponentów.

Czy można łączyć czujniki różnych producentów i typów (PIR, mikrofalowe)?

Odpowiedź zależy od metody połączenia:

• Metoda równoległa (bez przekaźnika): Zdecydowanie odradzam! Łączenie czujników różnych producentów, a zwłaszcza różnych typów (np. pasywny podczerwieni - PIR z mikrofalowym), jest bardzo ryzykowne. Różnice w ich wewnętrznej elektronice i sposobie sterowania mogą prowadzić do wzajemnego uszkadzania się, niestabilnej pracy lub braku funkcjonalności.
• Metoda z przekaźnikiem: W tym przypadku jest to zazwyczaj możliwe i bezpieczne. Ponieważ przekaźnik izoluje obwody sterujące czujników, ważne jest jedynie, aby napięcie wyjściowe każdego czujnika było zgodne z napięciem cewki przekaźnika (najczęściej 230V AC). Możesz więc bez obaw łączyć czujniki PIR i mikrofalowe, o ile ich wyjścia sterują cewką przekaźnika w ten sam sposób.

Zasilanie z tej samej fazy – dlaczego to absolutna podstawa bezpieczeństwa?

Niezależnie od wybranej metody, bezwzględnie konieczne jest zasilanie obu czujników z tej samej fazy i przewodu neutralnego. Jest to absolutna podstawa bezpieczeństwa i prawidłowego działania instalacji. Podłączenie czujników do różnych faz mogłoby spowodować pojawienie się między nimi niebezpiecznego napięcia międzyfazowego (400V), co prowadziłoby do natychmiastowego uszkodzenia czujników, a nawet zagrożenia pożarowego. Ponadto, brak wspólnego punktu odniesienia (tej samej fazy) uniemożliwiłby prawidłowe działanie układu sterującego.

Finalna konfiguracja i regulacja czujników – o czym musisz pamiętać?

Po prawidłowym podłączeniu czujników i lampy, kluczowe jest ich odpowiednie skonfigurowanie i przetestowanie. Tylko wtedy instalacja będzie działać optymalnie i zgodnie z Twoimi oczekiwaniami.

Ustawianie parametrów TIME, LUX i SENS dla optymalnego działania

Większość czujników ruchu posiada pokrętła lub przełączniki do regulacji trzech podstawowych parametrów:

• TIME (czas świecenia): Określa, jak długo lampa pozostanie włączona po ostatnim wykryciu ruchu. Ustaw go tak, aby było wystarczająco dużo czasu na przejście przez obszar, ale nie za długo, aby nie marnować energii. Zazwyczaj jest to od kilku sekund do kilku minut.
• LUX (próg jasności): Ustawia poziom natężenia światła otoczenia, poniżej którego czujnik zacznie aktywować oświetlenie. Jeśli ustawisz go na "słońce" lub maksymalną wartość, lampa będzie włączać się tylko w bardzo ciemnym otoczeniu. Jeśli na "księżyc" lub minimalną wartość, będzie działać nawet w dzień. Celem jest, aby światło włączało się tylko wtedy, gdy jest naprawdę potrzebne, czyli po zmroku.
• SENS (czułość detekcji): Reguluje czułość czujnika na ruch. Wyższa czułość oznacza, że czujnik będzie reagował na mniejsze ruchy i z większej odległości. Niższa czułość może pomóc uniknąć fałszywych alarmów (np. od zwierząt domowych, kołyszących się gałęzi).

Zalecam eksperymentowanie z tymi ustawieniami, aby znaleźć idealne wartości dla Twojej konkretnej lokalizacji i potrzeb.

Przeczytaj również: Jak ustawić czujnik ruchu i zmierzchu - Krok po kroku i bez problemów

Testowanie instalacji: Jak sprawdzić, czy wszystko działa poprawnie i bezpiecznie?

Po skonfigurowaniu czujników, przeprowadź dokładne testy:

• Test zasięgu i kąta detekcji: Przechodź przez cały obszar, który ma być monitorowany, symulując różne scenariusze ruchu. Sprawdź, czy lampa włącza się niezawodnie, niezależnie od kierunku i miejsca, z którego zbliżasz się do obszaru.
• Test progu jasności (LUX): Poczekaj do zmroku lub zasłoń czujniki, aby sprawdzić, czy lampa włącza się tylko w odpowiednich warunkach oświetleniowych.
• Test czasu świecenia (TIME): Po aktywacji lampy, stań nieruchomo i zmierz, czy lampa gaśnie po ustawionym czasie. Następnie wykonaj ruch i sprawdź, czy czas świecenia resetuje się.
• Sprawdzenie stabilności: Obserwuj, czy lampa nie miga i nie włącza się bez powodu. Jeśli tak, wróć do sekcji rozwiązywania problemów.

Pamiętaj, że bezpieczeństwo jest najważniejsze. Jeśli masz jakiekolwiek wątpliwości co do prawidłowości instalacji, zawsze skonsultuj się z wykwalifikowanym elektrykiem.
