Dobry schemat instalacji schodowej pozwala od razu zobaczyć, skąd wychodzi faza, gdzie biegną przewody korespondencyjne i dlaczego neutral nie powinien przechodzić przez sam łącznik. W praktyce chodzi nie tylko o wygodę sterowania światłem z dwóch lub więcej miejsc, ale też o bezpieczny montaż, sensowną diagnostykę i łatwiejszy serwis po latach. Poniżej rozkładam temat na prosty rysunek działania, elementy potrzebne do montażu, typowe błędy i warianty, które naprawdę mają znaczenie przy schodach, korytarzu albo holu.
Najpierw ustal liczbę punktów sterowania, a dopiero potem dobieraj osprzęt
- Klasyczny układ schodowy steruje jedną lampą z dwóch miejsc za pomocą dwóch łączników schodowych.
- Jeśli punktów ma być trzy lub więcej, w środku układu pojawia się łącznik krzyżowy albo przekaźnik sterujący.
- W typowym obwodzie oświetleniowym najlepiej sprawdza się przewód 1,5 mm², a neutral i PE prowadzi się bezpośrednio do oprawy.
- Najczęstsze błędy to zamiana zacisków, luźne połączenia, brak testu po montażu i problemy z LED-ami.
- Przy podświetlanych łącznikach i elektronice warto przewidzieć głębszą puszkę oraz sprawdzić zgodność z oprawą.
Jak działa układ schodowy
W prostym wariancie jedna lampa jest obsługiwana przez dwa łączniki schodowe, czyli taki osprzęt, który przełącza tor prądu między dwoma przewodami korespondencyjnymi. Ja zawsze tłumaczę to tak: pierwszy łącznik „wysyła” fazę jednym z dwóch torów, drugi ją odbiera i dopiero wtedy światło świeci albo gaśnie. Neutralny przewód biegnie prosto do oprawy, a przewód ochronny PE trafia do metalowych elementów lampy lub punktów, które tego wymagają.
To ważne, bo w dobrze zaprojektowanym obwodzie nie robi się „pętli” z neutralnym na łącznikach. Przerywana jest faza, a nie neutral. Właśnie dlatego klasyczny układ jest czytelny, bezpieczniejszy w serwisie i łatwiejszy do rozbudowy. Jeśli w rysunku pojawia się trzeci punkt sterowania, układ nie zmienia zasad działania, tylko dostaje dodatkowy element pośrodku.
Takie rozwiązanie sprawdza się nie tylko na schodach. W korytarzu, na półpiętrze, przy wejściu do domu albo w długim holu daje po prostu mniej błądzenia po ciemku. Gdy rozumiesz ten obieg, następny krok to odczytanie symboli na rysunku.
Jak czytać schemat instalacji schodowej
Na rysunku technicznym najważniejsze są nie ozdobniki, tylko oznaczenia. Producenci osprzętu, tacy jak Ospel czy Legrand, pokazują zwykle te same zasady: dwa łączniki schodowe na końcach, a jeśli potrzeba więcej punktów, w środku wstawia się łącznik krzyżowy. To właśnie z takich schematów najłatwiej odczytać, który przewód jest zasilaniem, który wraca do lampy i które żyły łączą poszczególne łączniki.
- L oznacza fazę albo zacisk wspólny.
- N to neutral, który zwykle omija łączniki i idzie prosto do oprawy.
- PE to przewód ochronny, wymagany przy wielu nowoczesnych oprawach i metalowych elementach.
- 1, 2 albo symbole strzałek oznaczają tory przełączane, czyli przewody korespondencyjne.
- Przekreślone lub opisane symbole przy klawiszu pokazują, że dany model może mieć podświetlenie albo inną funkcję dodatkową.
W praktyce nie warto ufać wyłącznie kolorom, bo w starszych instalacjach bywają pomieszane lub nietypowe. Kolor pomaga, ale nie zastępuje sprawdzenia miernikiem. Dobrą zasadą jest też zdjęcie obecnego stanu przed rozbiórką: po godzinie pracy w puszce to zdjęcie często ratuje dzień. Kiedy symbole są już jasne, można bez zgadywania dobrać osprzęt.
Jakie elementy przygotować przed montażem
Przy takim obwodzie nie potrzebujesz wielu części, ale każda musi pasować do funkcji. W typowym domu wystarczy podstawowy zestaw, o ile od początku wiesz, czy sterujesz jedną lampą z dwóch miejsc, czy rozbudowujesz układ o kolejne punkty. Ja zwykle sprawdzam wszystko jeszcze przed wejściem na drabinę, bo późniejsze poprawki są zwyczajnie kosztowne czasowo.
| Element | Po co jest potrzebny | Na co zwrócić uwagę |
|---|---|---|
| 2 łączniki schodowe | Obsługa lampy z dwóch miejsc | Zacisk wspólny i dwa zaciski przełączane muszą być jednoznacznie oznaczone |
| Łącznik krzyżowy | Dodanie trzeciego lub kolejnego punktu sterowania | Musi pasować do układu schodowego, nie działa samodzielnie |
| Przewód 1,5 mm² | Standardowy obwód oświetleniowy | Dobierz liczbę żył do trasy, a nie do przypadkowego „zapasowego” okablowania |
| Puszki instalacyjne | Miejsce na połączenia i osprzęt | Przy elektronice i podświetleniu wygodniejsza bywa puszka głębsza, zwykle 60 mm |
| Miernik dwubiegunowy | Sprawdzenie braku napięcia i poprawności połączeń | Nie zastępuj go zwykłym „śrubokrętem z neonówką” |
Warto też przewidzieć przyciski lub łączniki kompatybilne z LED. To nie detal marketingowy, tylko realny warunek bezproblemowej pracy, bo tanie podświetlane modele potrafią powodować żarzenie albo migotanie oprawy. Jeśli instalacja jest starsza, jeszcze przed zakupem osprzętu sprawdzam, czy układ przewodów pozwala na sensowną modernizację. To prowadzi prosto do wyboru wariantu sterowania.
Który wariant sterowania wybrać
Nie każdy korytarz potrzebuje dokładnie tego samego rozwiązania. W małym domu najważniejsza jest prostota, w długim ciągu komunikacyjnym wygoda, a przy schodach z kilkoma kondygnacjami liczy się już rozbudowa bez chaosu w puszkach. Poniższe zestawienie pomaga od razu zobaczyć, co ma sens w danej sytuacji.
| Wariant | Osprzęt | Kiedy ma sens | Plus | Minus |
|---|---|---|---|---|
| 2 punkty sterowania | 2 łączniki schodowe | Schody, krótki hol, przejście między piętrami | Najprostszy układ i najmniej elementów | Nie da się wygodnie dołożyć kolejnego miejsca bez przebudowy |
| 3 punkty sterowania | 2 schodowe + 1 krzyżowy | Dłuższy korytarz lub dom z półpiętrem | Wygoda bez rezygnacji z klasycznego osprzętu | Więcej przewodów i większa szansa na błąd przy montażu |
| 4 i więcej punktów | Schodowe + kilka krzyżowych albo przekaźnik | Duże domy, ciągi komunikacyjne, rozległe klatki | Duża elastyczność sterowania | Układ staje się bardziej wymagający serwisowo |

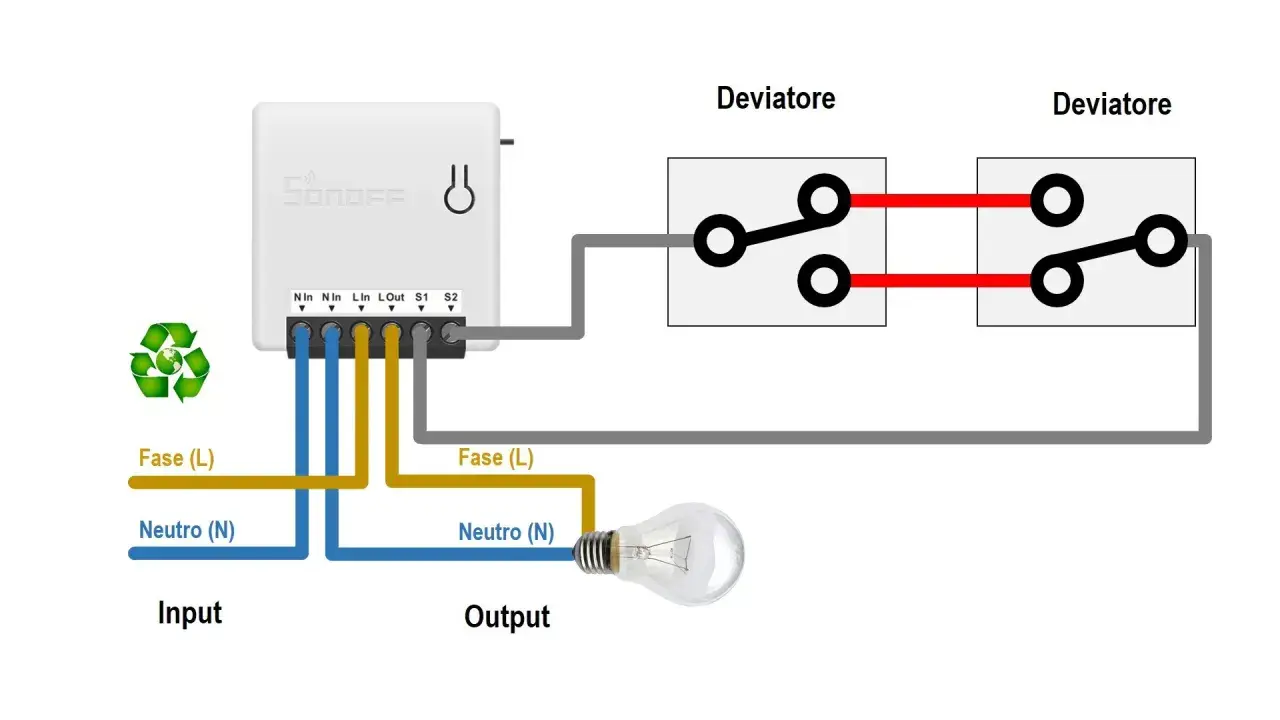

| Automatyka lub PIR | Czujnik ruchu, przekaźnik, oprawa z czujnikiem | Schody używane nocą, najem krótkoterminowy, domy z dziećmi | Światło zapala się samo, bez szukania łącznika | Większa zależność od elektroniki i jakości zasilania |
W mojej ocenie najlepsze efekty daje często układ hybrydowy: klasyczne sterowanie przy wejściach i dodatkowe światło automatyczne na samych schodach. Przy ciemnych stopniach oraz ciepłej barwie światła 2700-3000 K komfort rośnie wyraźnie, a nieoślepiająca oprawa robi większą różnicę niż sam „mocny LED”. Sam wybór nie wystarczy; liczy się też kolejność i precyzja montażu.
Montaż krok po kroku bez typowych potknięć
Ja zawsze zaczynam od odłączenia zasilania w rozdzielnicy i sprawdzenia braku napięcia miernikiem dwubiegunowym. Dopiero potem rozbieram puszki i oznaczam przewody taśmą albo markerem. To banalny etap, ale właśnie na nim wygrywa się połowę walki z późniejszymi pomyłkami.
- Odłącz zasilanie i upewnij się, że obwód jest martwy na obu końcach.
- Zrób zdjęcie istniejących połączeń lub opisz przewody przed demontażem.
- Podłącz fazę do zacisku wspólnego pierwszego łącznika schodowego.
- Połącz oba łączniki dwoma przewodami korespondencyjnymi.
- Zacisk wspólny drugiego łącznika poprowadź do lampy jako fazę przełączaną.
- Neutral i PE poprowadź bezpośrednio do oprawy, bez sztucznego „przechodzenia” przez łączniki.
- Dokręć wszystkie zaciski, schowaj odsłonięte miedzie i sprawdź pracę układu przed zamknięciem puszek.

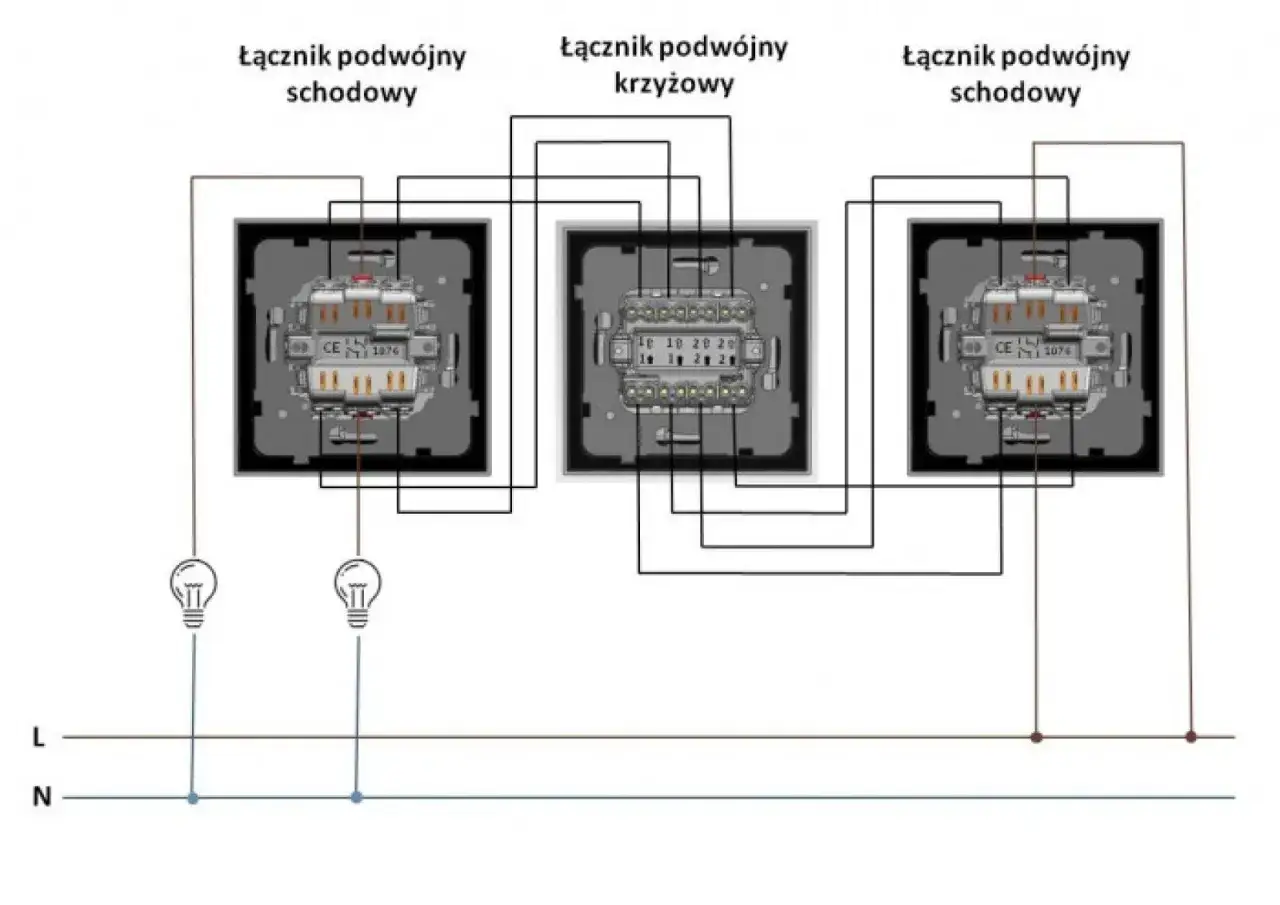

Jeśli dochodzi trzeci punkt, wstawiasz łącznik krzyżowy między dwie skrajne sztuki schodowe. To nie jest osobny „wyłącznik główny”, tylko element, który zamienia układ korespondencyjny na drugi tor. Najczęstszy błąd, jaki widzę, to zamiana zacisków wspólnych z przełączanymi albo pozostawienie luźnej żyły w puszce. Przy LED-ach kłopotem bywa też brak neutralnego w miejscu, gdzie producent elektroniki już go oczekuje. Nawet dobrze zrobiona instalacja potrafi się jednak rozjechać, więc warto znać typowe objawy usterek.
Jak serwisować instalację, gdy światło działa tylko czasami
W serwisie nie szukam od razu „wielkiej awarii”. Najpierw sprawdzam rzeczy najprostsze: poluzowany zacisk, uszkodzony łącznik, wypaloną kostkę przy oprawie albo źle dobrane źródło światła. Przy takich układach objaw bywa mylący, bo lampa potrafi działać z jednego miejsca, a z drugiego już nie, mimo że sama oprawa jest sprawna.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzić |
|---|---|---|
| Światło działa tylko z jednego punktu | Zamienione przewody korespondencyjne albo uszkodzony łącznik | Zaciski L, 1 i 2 oraz ciągłość przewodów |
| Lampa miga po wyłączeniu | Podświetlany łącznik, niewłaściwy driver LED lub upływ prądu | Zgodność łącznika z oprawą i charakterystykę zasilacza |
| Układ działa raz tak, raz inaczej | Luźne połączenie w puszce lub przy oprawie | Dokręcenie zacisków i stan izolacji |
| Wyzwala zabezpieczenie | Uszkodzony przewód, zwarcie lub wilgoć w puszce | Stan izolacji, miejsce przetarcia, poprawność PE |
| Łącznik grzeje się przy pracy | Zużyty osprzęt albo przeciążony styk | Wymianę łącznika i jakość montażu w puszce |
Do diagnozy nie wystarcza mi „na oko wygląda dobrze”. W obwodach oświetleniowych szczególnie łatwo przeoczyć problem z neutralnym lub z zaciskiem, który tylko pozornie trzyma przewód. Jeśli instalacja jest stara, kolory żył nie muszą odpowiadać współczesnemu standardowi, więc zawsze potwierdzam funkcję przewodu pomiarem. Gdy widać ślady przegrzania, nadtopienie izolacji albo iskrzenie, nie ma sensu udawać, że to drobiazg. Taki obwód powinien obejrzeć elektryk. Na koniec zostaje jeszcze planowanie pod przyszłość, bo to zwykle oszczędza najwięcej czasu i nerwów.
Co warto przewidzieć, zanim zamkniesz puszki i ściany
Najlepsze instalacje schodowe są te, które da się łatwo serwisować po kilku latach. Dlatego przy remoncie zostawiam nieco więcej miejsca w puszkach, prowadzę przewody czytelnie i nie oszczędzam na oznaczeniach. To drobiazgi, ale później decydują o tym, czy wymiana jednego łącznika trwa dziesięć minut, czy cały wieczór.
Jeśli budujesz układ od zera, myśl nie tylko o obecnym użyciu, ale też o zmianie na LED, czujnik ruchu albo automatykę. Dobrze zaprojektowany obwód pozwala później wymienić zwykły osprzęt na bardziej nowoczesny bez kucia ścian. W praktyce najlepiej działa prosta zasada: przy schodach ma być jasno, wygodnie i bez zgadywania, a sam układ ma wybaczać normalne użytkowanie domowe, nie tylko idealny montaż na papierze. Gdy tak podejdziesz do tematu, instalacja schodowa będzie naprawdę pomocnym elementem domu, a nie kolejnym źródłem irytacji.
