Jak podłączyć żyrandol na 4 żarówki? Poradnik krok po kroku

Co sprawdzić przed montażem żyrandola

Ja zawsze zaczynam od dwóch pytań: czy oprawa w ogóle pozwala na taki montaż i czy instalacja w suficie daje odpowiednią liczbę żył. Przy lampie z czterema punktami świetlnymi to naprawdę decyduje o wszystkim. Sama liczba żarówek nie mówi jeszcze, czy oprawa ma jeden wspólny obwód, czy da się ją podzielić na dwie grupy sterowane osobno.

Przed pracą przygotuj podstawowy zestaw: próbnik napięcia, śrubokręt izolowany, ściągacz izolacji, złączki sprężynowe albo kostkę instalacyjną, stabilną drabinę i latarkę. Jeśli masz multimetr, użyj go do potwierdzenia braku napięcia. W praktyce nie chodzi o rozbudowany arsenał, tylko o to, żeby nie robić połączeń na chybił trafił.

Sprawdź też oznaczenia na samej oprawie. Metalowy korpus zwykle wymaga przewodu ochronnego PE, a niektóre modele mają zaciski rozdzielone na dwie sekcje. Jeżeli producent przewidział tylko jedno wejście fazy i jedno neutralne, to wszystkie źródła światła będą pracować razem, niezależnie od tego, że żyrandol ma cztery ramiona. To ważne rozróżnienie, bo od niego zależy cały schemat dalszego podłączenia.

Gdy te rzeczy są już jasne, można spokojnie przejść do identyfikacji przewodów i ustalenia, co naprawdę wychodzi z sufitu.

Jak odczytać przewody w suficie i w samej oprawie

W instalacjach domowych najczęściej spotkasz trzy podstawowe kolory. Materiały edukacyjne ZPE przypominają, że niebieski przewód pełni rolę neutralnego N, a żółto-zielony jest ochronny PE. Z kolei brązowy, czarny albo szary to zwykle przewód fazowy L. To jednak nie zwalnia z ostrożności, bo w starszych mieszkaniach kolory potrafią być niejednoznaczne albo po prostu niezgodne z dzisiejszym standardem.

W praktyce najważniejsze jest to, żeby nie ufać wyłącznie kolorom. Ja zawsze sprawdzam, czy po wyłączeniu bezpiecznika napięcie naprawdę zniknęło, a potem dopiero rozdzielam żyły. To samo dotyczy przewodu fazowego wychodzącego z łącznika - po wyłączeniu światła nadal trzeba go traktować ostrożnie, dopóki nie potwierdzisz pomiaru.

Jeśli ten układ już rozumiesz, można przejść do właściwego montażu i odpowiedzieć sobie wprost, co zrobić z przewodami przy czterech żarówkach.

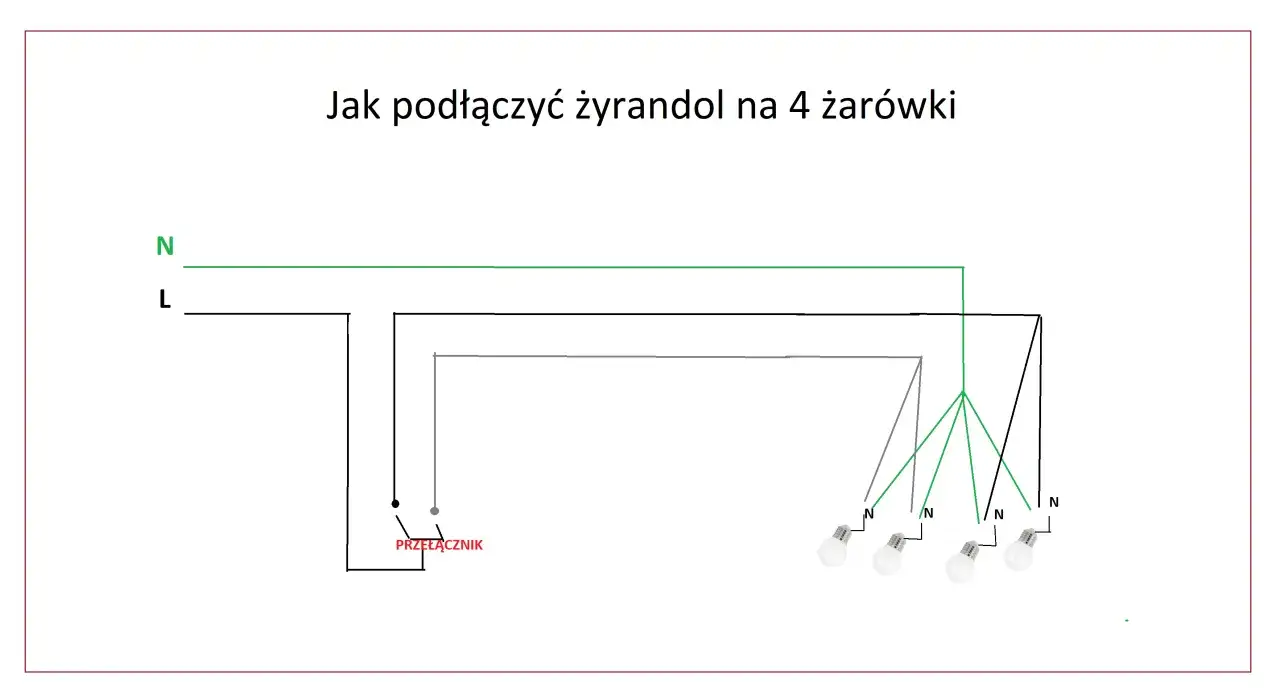

Jak podłączyć żyrandol na 4 żarówki krok po kroku

Najpierw ustal, czy oprawa ma działać jako jedna grupa, czy jako dwie niezależne sekcje. To nie jest drobiazg. Jeśli lampę producent zbudował jako jeden obwód, nie da się jej sensownie podzielić bez przeróbki wewnętrznej. Jeśli ma osobne przewody dla dwóch grup, wtedy podłączenie do łącznika świecznikowego ma sens i daje wygodniejsze sterowanie.

Wariant z jedną sekcją

1. Odłącz zasilanie obwodu i potwierdź brak napięcia próbnikiem lub miernikiem.
2. Zdejmij osłonę montażową i przygotuj przewody tak, by miały odpowiednią długość roboczą, zwykle wystarcza 8-10 mm odizolowania końcówki, jeśli producent złączki nie zaleca inaczej.
3. Połącz wszystkie przewody neutralne z oprawy w jeden punkt i podłącz je do przewodu N z sufitu.
4. Wszystkie przewody fazowe z lampy zbierz razem i połącz z przewodem fazowym L wychodzącym z włącznika.
5. Jeśli oprawa ma zacisk ochronny, podłącz do niego przewód PE z instalacji.
6. Ułóż połączenia w taki sposób, żeby nie były ściśnięte przez maskownicę ani naciągnięte przez ciężar lampy.
7. Włącz zasilanie i sprawdź, czy wszystkie 4 źródła światła zapalają się jednocześnie.

To najczęstszy scenariusz. W praktyce wygląda on najprościej, bo liczba żarówek nie zmienia zasady: fazę łączy się z fazą, neutralny z neutralnym, a ochronny z ochronnym. Kiedy oprawa jest zrobiona prawidłowo, żadnych dodatkowych sztuczek nie trzeba.

Przeczytaj również: Oświetlenie pod meble kuchenne - Wybierz, zamontuj, uniknij błędów

Wariant z dwiema sekcjami

1. Sprawdź, czy żyrandol ma osobne przewody wyprowadzone dla dwóch grup żarówek.
2. Jeśli tak, przypisz pierwszą grupę do pierwszego przewodu fazowego z sufitu, a drugą grupę do drugiego przewodu fazowego.
3. Przewód neutralny N pozostaje wspólny dla obu grup.
4. Przewód ochronny PE podłączasz standardowo do korpusu lub zacisku ochronnego oprawy.
5. Po montażu sprawdź oba klawisze łącznika świecznikowego osobno: każdy powinien zapalać inną część lampy.

Tu właśnie wychodzi na jaw różnica między oprawą przygotowaną do podziału a modelem, który ma tylko jeden obwód. Jeśli przewody w lampie są zmostkowane fabrycznie, nie uzyskasz niezależnego sterowania bez ingerencji w jej wnętrze. To ważne ograniczenie, bo wiele osób mylnie zakłada, że sama obecność czterech żarówek daje od razu dwa obwody.

Po takim podłączeniu dobrze działa zarówno klasyczna oprawa dekoracyjna, jak i prostszy, nowoczesny żyrandol z czterema punktami świetlnymi. Dalej warto już tylko uważać na typowe błędy, które potrafią zepsuć nawet poprawny schemat.

Najczęstsze błędy, które psują montaż

• Pomijanie pomiaru napięcia - wyłączenie samego klawisza nie wystarcza, jeśli obwód nadal jest zasilany z innego miejsca.
• Łączenie PE z N - to nie jest zamiennik i nie powinno się tak robić.
• Zakładanie, że cztery żarówki muszą oznaczać cztery przewody z sufitu - to najczęstsze nieporozumienie przy takich lampach.
• Brak porządnego zacisku - luźny przewód po kilku dniach zaczyna grzać się, iskrzyć albo powodować przerwy w działaniu.
• Zbyt długie odizolowanie końcówek - goła miedź może dotknąć metalowej maskownicy lub sąsiedniego przewodu.
• Ignorowanie maksymalnej mocy oprawy - przy klasycznych źródłach światła to nadal ma znaczenie, a przy LED warto trzymać się zaleceń producenta.
• Mieszanie sekcji przy łączniku świecznikowym - jeśli dwie grupy są źle opisane, jedna klawiszowa część będzie działała odwrotnie niż oczekujesz.

Najbardziej podstępny błąd widzę zwykle przy starych instalacjach: ktoś patrzy tylko na kolor izolacji i zakłada, że wszystko jest zgodne z normą. W praktyce bywa inaczej, dlatego po tej liście naturalnie pojawia się pytanie, kiedy lepiej odpuścić samodzielny montaż i wezwać fachowca.

Kiedy lepiej nie robić tego samemu

Ja nie biorę się samodzielnie za podłączenie, jeśli widzę kruchą izolację, aluminiowe przewody, brak przewodu ochronnego albo wyraźny brak zgodności kolorów z tym, co powinno być w nowej instalacji. To są sytuacje, w których pozorna oszczędność kończy się często większym kosztem niż wizyta elektryka.

• Instalacja ma stare, łamliwe przewody albo nadtopione końcówki.
• Z sufitu wychodzą przewody, których nie da się jednoznacznie zidentyfikować pomiarem.
• Żyrandol jest ciężki i wymaga solidnego mocowania do stropu, a nie tylko do cienkiego haka.
• Oprawa ma podział na sekcje, ale nie wiesz, czy jest wewnętrznie przystosowana do dwóch obwodów.
• Brakuje przewodu PE, a oprawa ma metalową obudowę i zacisk ochronny.
• Musisz przerabiać włącznik z pojedynczego na świecznikowy albo odwrotnie.

W takich warunkach fachowiec nie tylko szybciej zrobi połączenie, ale też sprawdzi, czy obwód jest obciążony poprawnie i czy całość spełnia podstawowe wymagania bezpieczeństwa. To już nie jest kosmetyka, tylko realna ochrona przed zwarciem i porażeniem.

Co sprawdzam po zawieszeniu oprawy

Po zakończeniu montażu nie kończę pracy na samym zapaleniu światła. Najpierw sprawdzam, czy wszystkie zaciski są dokręcone, czy przewody nie są skręcone pod ostrym kątem i czy maskownica nie dociska izolacji. Potem robię test każdego klawisza, jeśli mam dwie sekcje, a przy jednym obwodzie patrzę, czy wszystkie 4 źródła świecą równomiernie.

Warto też przez kilka minut obserwować oprawę po włączeniu. Jeśli coś się nagrzewa nietypowo, żarówki migają albo lampa świeci tylko po poruszeniu przewodami, to znak, że połączenie trzeba poprawić od razu. Przy LED-ach dodatkowym tropem bywa podświetlany łącznik albo nie do końca poprawnie dobrane złączki, dlatego ja zawsze wolę sprawdzić to od razu niż wracać do tematu po tygodniu.

Dobrą praktyką jest też dobranie 4 żarówek o tej samej barwie światła i zbliżonej mocy, najlepiej w jednej temperaturze, na przykład 2700 K albo 3000 K. Dzięki temu żyrandol wygląda spójnie, a nie jak przypadkowy zestaw różnych punktów świecenia. Jeśli po montażu wszystko działa równo, stabilnie i bez grzania przewodów, masz po prostu dobrze zrobioną instalację.
