Żyrandol 3 żarówki, 2 kable z sufitu - Podłącz go bezpiecznie!

Montaż żyrandola z trzema punktami świetlnymi do dwóch przewodów z sufitu zwykle nie jest skomplikowany, ale tylko wtedy, gdy od początku wiadomo, co dokładnie da się zrobić w takiej instalacji. Pokażę, jak podłączyć żyrandol na 3 żarówki do 2 kabli z sufitu tak, by wszystkie źródła światła działały razem, bez zgadywania przy kostce i bez ryzykownych skrótów. Po drodze wyjaśnię też, kiedy to jest zwykły montaż, a kiedy lepiej zatrzymać się przed włączeniem zasilania.

Co oznacza układ z trzema żarówkami i dwoma przewodami z sufitu

Przy takim układzie nie ma żadnej tajemnicy instalacyjnej. Jeśli z sufitu wychodzą tylko dwa przewody, masz najczęściej fazę i neutralny, a żyrandol pracuje jako jeden obwód. Jak podaje ZPE, połączenia równoległe stosuje się właśnie w oświetleniu, bo każda żarówka dostaje to samo napięcie i awaria jednej nie wygasza pozostałych.

W praktyce oznacza to, że wszystkie trzy oprawki w żyrandolu podłączasz tak, aby były zasilane równolegle. Jeżeli lampa ma fabrycznie kilka przewodów wychodzących z jednego ramienia, łączysz je wewnątrz oprawy do jednego L i jednego N. To dobre rozwiązanie wtedy, gdy zależy ci na prostym, jednoczesnym zapalaniu całego żyrandola, a nie na sterowaniu osobnymi sekcjami. Skoro ten układ jest już jasny, przechodzę do samego montażu.

Podłącz żyrandol krok po kroku

Najpierw wyłącz zasilanie w rozdzielnicy, a nie tylko na ściennym włączniku. Potem sprawdź brak napięcia miernikiem dwubiegunowym, bo próbnik neonowy traktuję wyłącznie pomocniczo. Sama operacja przy gotowej instalacji zajmuje zwykle 20-40 minut, ale jeśli oprawa jest ciężka albo przewody są stare, warto zaplanować więcej czasu.

1. Odłącz zasilanie i potwierdź brak napięcia. To pierwszy filtr bezpieczeństwa. Dopiero po nim zdejmuję osłonę i oglądam przewody w suficie oraz w oprawie.

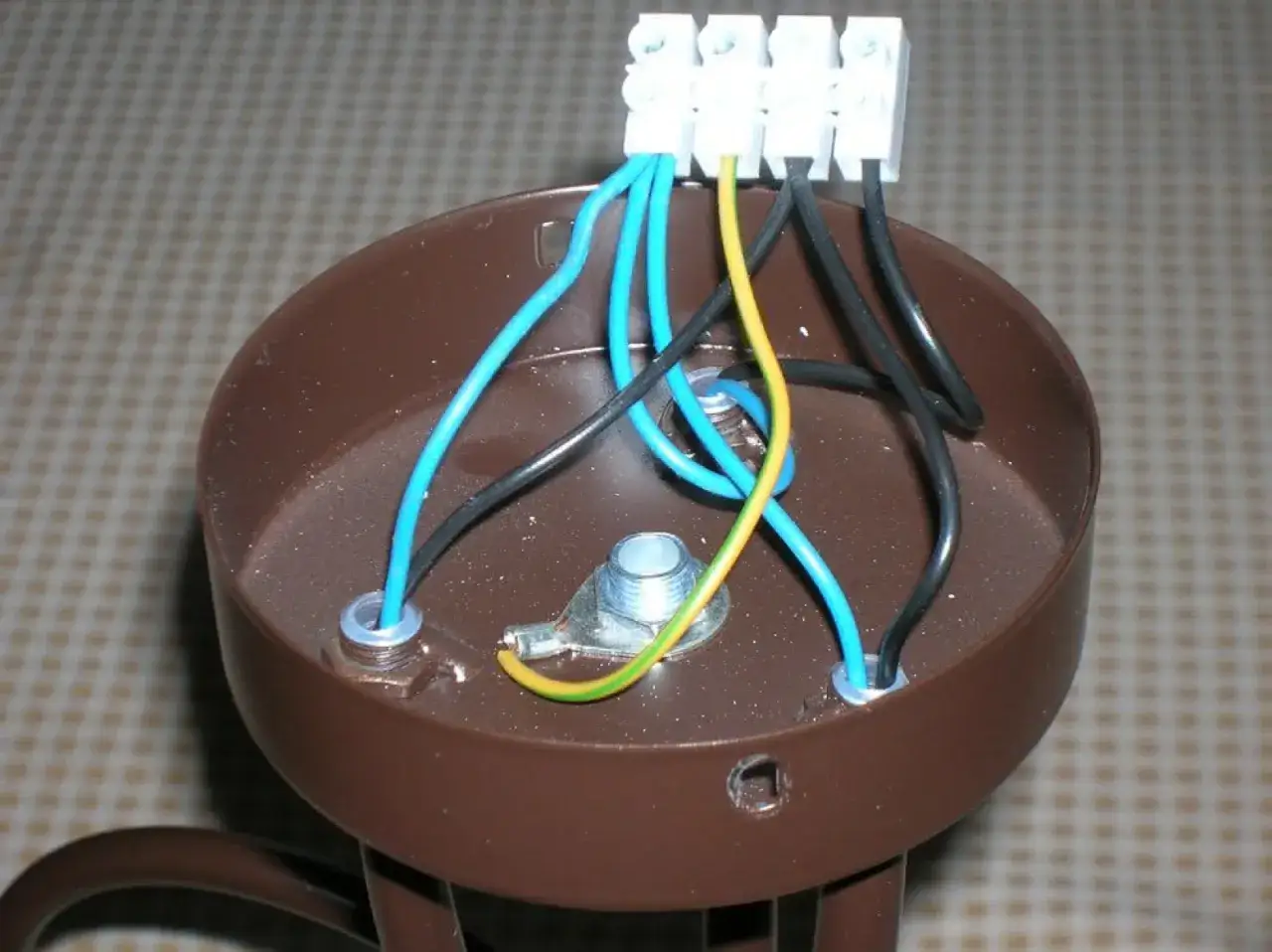

2. Sprawdź konstrukcję żyrandola. Jeśli z lampy wychodzi kilka przewodów tego samego koloru, zwykle trzeba je zgrupować w jedną wiązkę dla fazy i jedną dla neutralnego. W prostych modelach są to po prostu dwa przewody zasilające, w bardziej rozbudowanych kilka końcówek do wspólnego połączenia.
3. Przygotuj końcówki przewodów. Zdejmuję izolację na około 8-10 mm, ale tylko tyle, ile zaleca złączka. Miedź ma wejść do środka całkowicie, bez wystających drucików.
4. Połącz przewody w odpowiednich złączkach. Faza z lampy trafia do fazy z sufitu, neutralny do neutralnego. Jeśli lampa ma przewód ochronny i instalacja ma PE, podłączam go osobno. Przy złączkach sprężynowych przewód wsuwam do oporu.
5. Zabezpiecz przewody mechanicznie. Nie może wisieć cały ciężar oprawy na samych żyłach. Zawieszenie, śruba montażowa lub hak muszą przejmować obciążenie, a przewody mają tylko dostarczać prąd.
6. Schowaj połączenia i zamknij rozetę. Przewody układam bez naprężeń, żeby nie zgniotły się pod osłoną. Dopiero wtedy przywracam zasilanie i testuję lampę.

Jeśli w oprawie są trzy osobne gałęzie, nie robię z tego problemu. Wszystkie przewody fazowe z lampy łączę razem, wszystkie neutralne razem, a ewentualny ochronny prowadzę do zacisku PE. To najprostsza droga do tego, żeby żyrandol działał jako jedna całość i nie sprawiał niespodzianek po montażu.

Jak rozpoznać fazę, neutralny i przewód ochronny

W materiałach ZPE przewód żółto-zielony opisano jako ochronny, niebieski jako neutralny, a czarny, brązowy, czerwony lub szary jako fazowe. To dobry punkt wyjścia, ale nie wyrocznia, bo w starszych mieszkaniach kolory potrafią odbiegać od standardu albo być po prostu wyblakłe.

• Niebieski zwykle oznacza neutralny, czyli N.
• Brązowy, czarny lub szary zwykle oznacza fazę, czyli L.
• Żółto-zielony to przewód ochronny, czyli PE.
• W starych instalacjach barwy mogą być inne, dlatego sam kolor nie wystarcza.

Ja zawsze potwierdzam to pomiarem. Najpierw zasilanie jest odłączone, potem sprawdzam przewody po ponownym włączeniu obwodu testowo, używając miernika, a nie samego śrubokręta z neonówką. To szczególnie ważne wtedy, gdy w suficie ktoś wcześniej już coś przerabiał. Jeśli po drodze widzę przewody o stopionej izolacji, luźne połączenia albo przypadkowe skręty pod taśmą, montaż przerywam, zanim problem zamieni się w awarię. Skoro wiadomo już, jak rozpoznać żyły, łatwo przejść do tego, co najczęściej psuje całą operację.

Najczęstsze błędy, które psują montaż albo robią go niebezpiecznym

W takim prostym zadaniu błędy nie biorą się z braku wiedzy technicznej, tylko z pośpiechu. Najczęściej widzę te same potknięcia, które potem kończą się migotaniem, wybijaniem zabezpieczenia albo grzaniem kostki. To nie są drobiazgi kosmetyczne.

• Praca pod napięciem. To błąd podstawowy. Nawet krótki kontakt z przewodem może skończyć się porażeniem.
• Zbyt krótkie lub zbyt długie odizolowanie żyły. Przy zbyt krótkim odcinku połączenie jest słabe, a przy zbyt długim widać miedź poza złączką.
• Mieszanie neutralnego z ochronnym. To częsty skrót myślowy, ale elektrycznie nie jest to to samo i nie wolno tego traktować zamiennie.
• Wieszanie ciężkiej oprawy na przewodach. Przewody nie są uchwytem montażowym. Od tego jest hak, zaczep albo dedykowany stelaż.
• Pominięcie PE w metalowej lampie. Jeśli oprawa wymaga uziemienia, nie należy tego ignorować tylko dlatego, że „światło działa”.
• Upychanie złączek na siłę. Zgnieciona kostka lub luźna sprężyna w rozecie nagrzewa się szybciej, niż większość osób zakłada.

Najbardziej lekceważony błąd to właśnie przewód ochronny. Metalowa oprawa bez właściwego PE nie jest drobną niedogodnością, tylko realnym ryzykiem. Po wykluczeniu takich problemów można już spokojnie ocenić, czy sama instalacja w suficie faktycznie wystarcza do tego, czego oczekujesz od lampy.

Kiedy dwa przewody z sufitu wystarczą, a kiedy instalację trzeba zmienić

Nie każdy żyrandol i nie każda instalacja mają ten sam zakres możliwości. Przy dwóch przewodach z sufitu zrobisz przede wszystkim prosty montaż z jednym włącznikiem. Jeśli chcesz dzielić świecenie na sekcje albo sterować częścią żarówek osobno, układ musi być bogatszy o dodatkowe żyły. Poniżej zestawiam to w najprostszej formie.

Jeśli marzy ci się osobne sterowanie częścią żarówek, przy dwóch przewodach z sufitu nie osiągniesz tego samym mostkowaniem w lampie. Wtedy trzeba dołożyć przewody, zmienić sposób sterowania albo wybrać oprawę z pilotem czy modułem radiowym. To już nie jest prosty montaż, tylko przeróbka instalacji albo zmiana koncepcji oświetlenia. Po takim porównaniu zostaje jeszcze jedna rzecz: sprawdzenie, czy po montażu wszystko działa tak, jak powinno.

Co sprawdzam po włączeniu, zanim uznam montaż za skończony

Po przywróceniu zasilania nie kończę pracy na samym fakcie, że światło się zapaliło. Dla mnie to dopiero pierwszy test. Przez kilka minut obserwuję, czy lampa świeci równo, czy nie ma mrugania i czy z rozety nie dochodzi zapach nagrzewającej się izolacji.

• Sprawdź, czy świecą wszystkie trzy żarówki. To podstawowy test poprawnego połączenia równoległego.
• Zobacz, czy nic nie mruga po poruszeniu oprawą. Jeśli tak, połączenie jest zbyt luźne.
• Dotknij ostrożnie osłony po kilku minutach pracy. Lekki wzrost temperatury jest normalny, ale wyraźne grzanie kostki nie jest.
• Upewnij się, że żyrandol jest stabilny. Nie powinien się przekręcać, obijać ani napinać przewodów.
• Jeśli używasz LED-ów lub ściemniacza, sprawdź kompatybilność. Nie każdy zestaw pracuje bez migotania.

Jeżeli po montażu coś budzi wątpliwości, nie zostawiam tego „na później”. W przypadku metalowej oprawy, starych przewodów albo niepewnych kolorów izolacji bezpieczniej jest przerwać pracę i wezwać elektryka niż udawać, że wszystko jest w porządku. To nadal najszybsza droga do tego, żeby żyrandol działał dobrze i nie generował problemów w codziennym użytkowaniu.
