Automatyczne światło na schodach poprawia bezpieczeństwo i wygodę bardziej, niż sugeruje sama prostota układu. Dobrze zaprojektowana instalacja zapala się w odpowiednim momencie, nie reaguje na przypadkowy ruch i da się ją łatwo serwisować. Poniżej pokazuję, jak podłączyć oświetlenie schodowe z czujnikiem ruchu tak, żeby instalacja była bezpieczna, czytelna i naprawdę użyteczna w codziennym domu.
Najpierw ustal zasilanie, typ czujnika i układ przewodów
- Najpierw projekt, potem montaż - w oświetleniu schodowym to schemat decyduje o wygodzie, nie sam model lampy.
- Schody zamknięte i otwarte wymagają innego podejścia - przy otwartych konstrukcjach lepiej sprawdza się węższe pole detekcji albo czujnik aktywny.
- Dwa czujniki zwykle dają lepszy efekt - jeden na górze, drugi na dole, aby światło reagowało niezależnie od kierunku ruchu.
- W układach LED czujnik często steruje zasilaczem - nie zawsze wolno podpinać taśmę bezpośrednio do czujki.
- Dostęp serwisowy ma znaczenie - jeśli połączeń nie da się łatwo sprawdzić, naprawa będzie niepotrzebnie trudna.
Jak działa układ, który zapala schody tylko wtedy, gdy trzeba
W praktyce rozdzielam ten temat na trzy rodzaje instalacji. Najprostsza ma jedną czujkę i kilka opraw, bardziej dopracowana wykorzystuje dwa czujniki i sterownik schodowy, a najbardziej efektowna potrafi zapalać stopnie sekwencyjnie. Każde z tych rozwiązań ma sens, ale nie każde pasuje do każdej klatki schodowej.
| Wariant | Kiedy ma sens | Co daje | Czego pilnować |
|---|---|---|---|
| Jeden czujnik + oprawy punktowe | Krótkie, zamknięte schody | Prosty i tani układ | Gorsza obsługa obu kierunków ruchu |
| Dwa czujniki + sterownik schodowy | Domowe biegi schodowe | Wygodne włączanie z góry i z dołu | Więcej przewodów i lepsze planowanie |
| Taśma LED 12/24 V + zasilacz + czujnik | Podświetlenie dekoracyjne i użytkowe | Ładny efekt i duża elastyczność | Trzeba dobrze dobrać moc zasilacza |
| System kaskadowy | Efektowne, reprezentacyjne schody | Najmocniejszy efekt wizualny | Wyższy koszt i większa złożoność |
Jeśli priorytetem jest funkcjonalność, najczęściej wygrywa układ z dwoma czujnikami i prostym sterowaniem. Jeśli ważniejszy jest wygląd, taśma LED i efekt kaskadowy robią większe wrażenie, ale wymagają dokładniejszego planu zasilania. Od tego planu przechodzę do samego schematu, bo to on mówi więcej niż marketingowy opis zestawu.

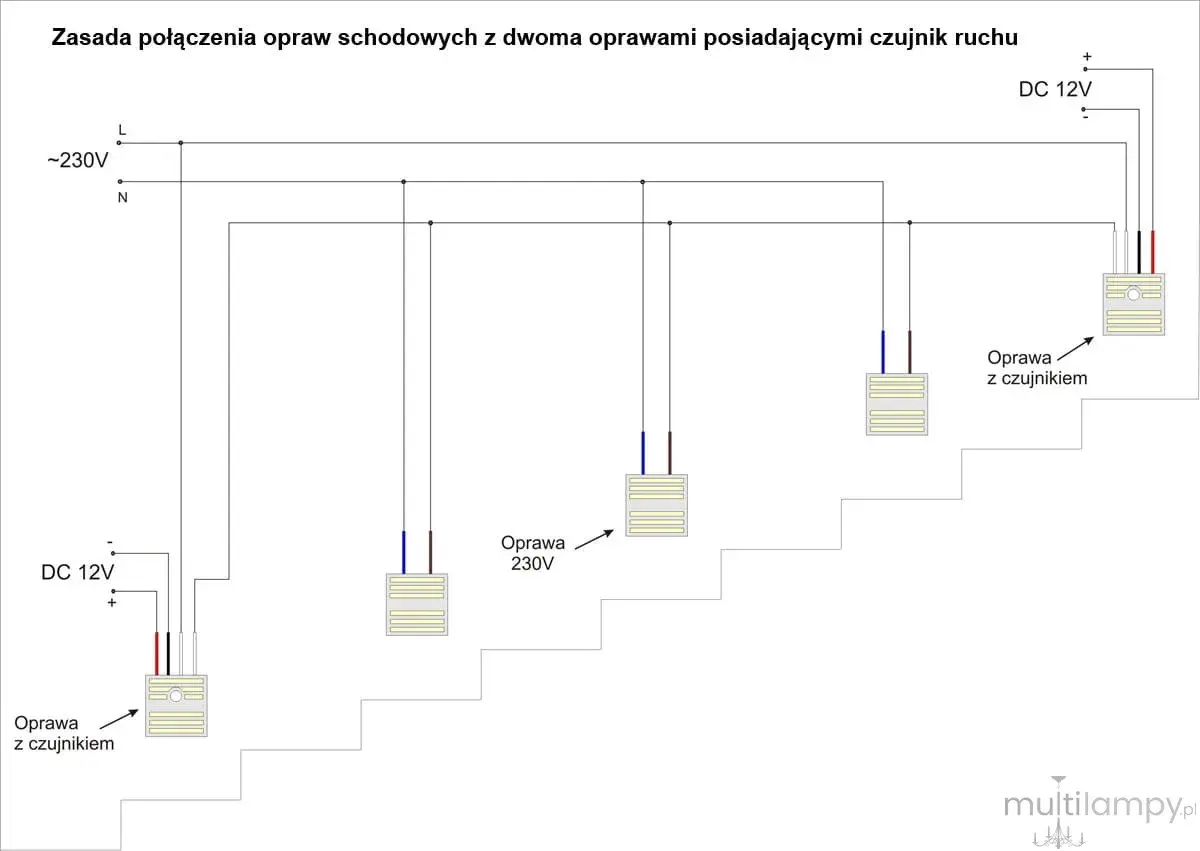

Schemat podłączenia, który warto rozrysować przed wierceniem
Najważniejsza zasada jest prosta: czujnik ma sterować obwodem, a nie zastępować poprawnie dobranego zasilania. W instalacji 230 V najczęściej faza przechodzi przez czujnik do lampy, neutralny jest wspólny, a przewód ochronny prowadzi się bezpośrednio do oprawy. Przy układach LED 12/24 V sens jest podobny, ale dochodzi zasilacz i czasem osobny sterownik, bo nie każda taśma może być wpinana bezpośrednio do wyjścia czujki.
Obwód 230 V
Tu zwykle pracuje się na prostym schemacie: zasilanie wchodzi do czujnika, a z wyjścia OUT wychodzi sygnał do lampy. Taki układ dobrze działa, jeśli źródło światła jest zgodne z obciążeniem czujnika i ma właściwy stopień ochrony do miejsca montażu. Ja zawsze sprawdzam też, czy w puszce albo w oprawie zostaje miejsce na wygodne połączenie przewodów, bo ciasny montaż później mści się przy serwisie.
Układ 12/24 V LED
W taśmach LED czujnik bardzo często steruje zasilaczem albo sterownikiem schodowym, a nie samą taśmą. To ważne, bo przy niskim napięciu liczy się także polaryzacja i zapas mocy zasilacza. Jeśli planujesz kilka odcinków lub wiele stopni, łączenie równoległe jest bezpieczniejsze i stabilniejsze niż dokładanie kolejnych fragmentów jeden za drugim.
Jeżeli schemat wygląda niejednoznacznie, nie zgaduję. Najpierw porównuję nadruki na zaciskach z instrukcją producenta, a dopiero potem podaję napięcie. Taki porządek oszczędza czas i prowadzi wprost do następnego etapu, czyli właściwego rozmieszczenia czujników.
Gdzie zamontować czujniki, żeby nie łapały fałszywych ruchów
Tu geografia schodów ma większe znaczenie niż sama marka czujki. Na schodach zamkniętych zwykle wystarcza klasyczny PIR, czyli pasywny czujnik podczerwieni reagujący na zmianę ciepła w polu widzenia. Przy schodach otwartych albo z jednej strony niezabudowanych lepiej sprawdza się czujnik o węższym polu detekcji albo aktywny czujnik optyczny, ponieważ nie powinien reagować na ruch obok biegu.
Schody zamknięte
W takim układzie najwygodniej montować czujki na początku i końcu schodów, mniej więcej na wysokości 1-1,5 m, jeśli instrukcja modelu nie mówi inaczej. To daje sensowny kąt widzenia i pozwala wyłapać osobę, która dopiero wchodzi na bieg. Ważne, żeby czujnik nie patrzył bezpośrednio na okno, grzejnik czy nawiew, bo wtedy zaczyna żyć własnym życiem.
Przeczytaj również: Jak ukryć kable na suficie? Estetyka i serwis bez kucia!
Schody otwarte
Tu ruch z boku bywa większym problemem niż sam bieg schodów. Dlatego przy otwartych konstrukcjach stawiam na czujnik, który ma możliwość zawężenia pola detekcji, a czasem na rozwiązanie aktywne, wyraźniej odcinające strefę działania. W praktyce to robi większą różnicę niż dokładanie kolejnej lampki, bo źle ustawiona czujka zawsze będzie irytować bardziej niż trochę skromniejsze podświetlenie.
- Ustaw czujnik tak, by widział stopnie, a nie cały korytarz.
- Nie kieruj go w stronę źródeł ciepła i przeciągów.
- Zostaw dostęp do regulacji bez demontażu zabudowy.
- Przy dłuższych schodach lepiej działa para czujników niż jedna czujka na środku.
Gdy miejsce montażu jest przemyślane, sam etap podłączenia idzie już znacznie sprawniej. To prowadzi do najważniejszej części, czyli rzeczywistych kroków montażu.
Montaż krok po kroku bez zgadywania połączeń
Ja dzielę montaż na kilka prostych ruchów, zamiast robić wszystko naraz. Dzięki temu łatwiej wychwycić błąd zanim instalacja zostanie zabudowana.
- Odłącz zasilanie w rozdzielnicy i sprawdź brak napięcia miernikiem.
- Rozrysuj trasę przewodów, miejsca czujników i położenie opraw lub taśmy LED.
- Poprowadź przewody z zapasem długości tam, gdzie później ma być serwis.
- Zamocuj czujniki w punktach, które faktycznie widzą wejście na schody.
- Połącz przewody zgodnie ze schematem producenta, zwracając uwagę na L, N, OUT oraz biegunowość w układach DC.
- Podłącz oprawy równolegle, jeśli system tego wymaga, i upewnij się, że zasilacz ma zapas mocy.
- Uruchom instalację, ustaw czas świecenia i czułość, a potem zrób próbę w dzień i po zmroku.
Przy taśmach LED i sterownikach schodowych testuję najpierw jeden odcinek, a dopiero później całość. Jeśli coś ma migotać albo gasnąć za wcześnie, lepiej zobaczyć to przed zabudową listwami czy tynkiem. Właśnie tutaj najczęściej wychodzą niedociągnięcia, więc kolejną sekcję poświęcam błędom, które potrafią zepsuć nawet dobry zestaw.
Najczęstsze błędy, które widać od razu po uruchomieniu
Najgorsze w montażu schodów nie jest to, że układ nie działa od razu. Gorsze jest to, że działa prawie dobrze, ale irytuje codziennie drobiazgami. Poniżej najczęstsze problemy, które widzę w praktyce.
| Błąd | Co się dzieje | Jak to poprawić |
|---|---|---|
| Zbyt szerokie pole detekcji | Światło zapala się od przejścia obok schodów | Zwęż kąt albo zmień miejsce montażu |
| Za wysoka lub za niska czujka | Reakcja jest spóźniona albo chaotyczna | Trzymaj się zalecanej wysokości z instrukcji |
| Za krótki czas podtrzymania | Światło gaśnie w połowie przejścia | Wydłuż opóźnienie o kilka prób |
| Za mały zasilacz | Taśma miga lub nie świeci pełną mocą | Daj większy zapas mocy, najlepiej około 20% |
| Brak dostępu do połączeń | Serwis zamienia się w rozkuwanie zabudowy | Zostaw puszkę rewizyjną lub łatwy dostęp do sterownika |
| Nie ten typ czujnika | Schody otwarte reagują na ruch obok biegu | Wybierz czujnik o węższym kącie lub aktywny optyczny |
Jeśli coś ma mnie przekonać, to właśnie prostota diagnozy. Dobrze zrobiona instalacja jest odporna nie dlatego, że ma dużo elektroniki, tylko dlatego, że została rozsądnie zaplanowana. A skoro plan ma znaczenie, przechodzę do kosztów i tego, co realnie kupuje się dziś na rynku.
Ile to kosztuje i który wariant ma sens w 2026
W aktualnych ofertach w Polsce orientacyjnie sam schodowy czujnik PIR można znaleźć już za około 22-33 zł, gotowe zestawy sterownika z dwiema czujkami zaczynają się mniej więcej od 136 zł, a bardziej rozbudowane sterowniki z efektami kaskadowymi sięgają około 450 zł. To oznacza, że budżet zależy nie tylko od liczby stopni, ale też od tego, czy chcesz wyłącznie funkcję użytkową, czy także efekt wizualny.
| Wariant | Typowy koszt | Dla kogo | Komentarz |
|---|---|---|---|
| Sam czujnik PIR | ok. 22-33 zł | Proste, krótkie schody | Najtańsza baza, ale zwykle bez efektu schodowego |
| Schodowy czujnik do sterownika | ok. 272-322 zł | Gdy liczy się wygodny montaż i estetyka | Lepszy wybór, jeśli zależy ci na dopracowanym systemie |
| Gotowy sterownik z dwiema czujkami | ok. 136-199 zł | Domowy standard | Dobry kompromis między ceną a funkcjonalnością |
| System kaskadowy | ok. 450 zł i więcej | Efektowne realizacje | Najładniejszy wizualnie, ale też najbardziej wymagający |
Do tych kwot dolicz jeszcze przewody, złączki, zasilacz i ewentualny montaż, jeśli nie robisz wszystkiego samodzielnie. W praktyce to właśnie ten dodatkowy osprzęt pokazuje, czy wybierasz prosty układ użytkowy, czy inwestujesz w bardziej dopracowaną instalację. Z takiego porównania naturalnie wynika już ostatnia rzecz: co sprawdzić po uruchomieniu, żeby system nie wymagał ciągłych poprawek.
Co sprawdzam po uruchomieniu, żeby system działał przez lata
Po pierwszym uruchomieniu nie zamykam sprawy od razu. Zostawiam instalację na kilka dni, obserwuję, czy czujnik nie reaguje zbyt wcześnie albo zbyt późno, i dopiero wtedy koryguję czułość oraz czas świecenia. W dobrze ustawionym systemie nie powinno być potrzeby ciągłego machania ręką przed sensorem, żeby światło zaskoczyło.
- Odkurz osłony i soczewki czujników co jakiś czas, bo kurz obniża skuteczność.
- Po pierwszych tygodniach sprawdź, czy połączenia nadal są stabilne i nic nie grzeje się nadmiernie.
- Jeśli system zaczyna losowo działać, najpierw sprawdź sensor i zasilacz, a dopiero potem oprawy.
- Przy nietypowych objawach, zwłaszcza w instalacji 230 V, lepiej przerwać użytkowanie i wezwać elektryka.
Jeśli mam wskazać jedną rzecz, która robi największą różnicę, to nie jest nią sama marka czujnika, tylko sensowne rozplanowanie miejsca montażu i łatwy dostęp do sterownika. Dobrze ustawiony system ma działać dyskretnie: nie razi, nie świeci za długo i nie wymaga ciągłego poprawiania. Właśnie tak powinno wyglądać praktyczne oświetlenie schodów w domu.
