Najważniejsze rzeczy przed rozpoczęciem pracy
- Najpierw sprawdź, czy oprawa ma statecznik elektromagnetyczny EM, elektroniczny HF/ECG czy wymaga pełnego obejścia osprzętu.
- Dwie tuby LED zwykle pracują zgodnie z jednym schematem zasilania, ale nie każda lampa dopuszcza ten sam typ podłączenia.
- W układzie bypass zasilanie prowadzi się zgodnie z instrukcją producenta, a stary statecznik i starter nie mogą zostać przypadkowo w torze.
- Nie łączy się dwóch tub LED w szereg tylko dlatego, że oprawa ma dwa miejsca na lampy.
- Jeśli oprawka jest uszkodzona, przewody są nadpalone albo układ jest nietypowy, prace lepiej oddać elektrykowi.
Jak rozpoznać właściwy wariant oprawy
Ja zawsze zaczynam od jednego pytania: co dokładnie zasilało oprawę przed modernizacją. Od tego zależy, czy wystarczy sama wymiana tub, czy trzeba przebudować okablowanie. W praktyce spotyka się trzy scenariusze: oprawę EM z klasycznym starterem, oprawę HF/ECG ze statecznikiem elektronicznym oraz układ typu bypass, czyli bezpośrednie zasilanie z pominięciem starego osprzętu.
| Wariant oprawy | Co zwykle robisz | Na co uważać |
|---|---|---|
| EM / CCG z starterem | Wymieniasz tuby LED i, jeśli producent tego wymaga, starter na wersję LED. | Nie każda tuba LED pracuje ze starym osprzętem EM. |
| HF / ECG | Zostawiasz statecznik tylko wtedy, gdy tuba jest z nim zgodna. | Trzeba sprawdzić listę kompatybilności konkretnego modelu. |
| Bypass / direct wire | Omiatasz statecznik i prowadzisz zasilanie bezpośrednio do oprawek. | Tu liczy się dokładny schemat L, N i typ końcówek lampy. |
W oprawie z dwiema lampami nie ma miejsca na zgadywanie. Jeśli jedna tuba wymaga pracy z HF, a druga jest przeznaczona do bypassu, to najpierw trzeba dopasować komplet, a dopiero potem planować montaż. Kiedy wiesz już, który wariant masz przed sobą, można rozpisać sam układ przewodów.
Najprostszy układ po ominięciu statecznika
W oprawach modernizowanych na bezpośrednie zasilanie najczęściej prowadzi się jedną stronę obu tub na fazę L, a drugą stronę na neutralny N. To wygląda prosto, ale tylko wtedy, gdy konkretna tuba LED rzeczywiście jest przeznaczona do takiego sposobu pracy. W praktyce trzeba jeszcze sprawdzić, czy masz wersję single-ended, czy double-ended, bo od tego zależy, które styki oprawki mają dostać zasilanie.
| Element | Rola w układzie | Praktyczna uwaga |
|---|---|---|
| L | Doprowadza fazę do właściwej strony oprawy. | Najczęściej zasila jedną stronę obu tub równolegle. |
| N | Zamyka obwód po przeciwnej stronie oprawy. | Nie wolno mieszać go z obudową ochronną PE. |
| PE | Chroni metalową obudowę oprawy. | Podłącza się go tylko tam, gdzie oprawa tego wymaga. |
| Statecznik | Bywa usuwany albo omijany. | Nie zostawia się go „w pół drogi”, jeśli tuba wymaga direct wire. |
| Starter | Bywa potrzebny tylko w starych układach EM. | W bypassie nie pełni już żadnej roli. |
Instrukcje LEDVANCE do przeróbek opraw 2-lampowych pokazują właśnie taki kierunek: jedno zasilanie dla jednej strony obu lamp, drugie dla strony przeciwnej, a cały zbędny osprzęt trzeba usunąć z toru pracy. Najważniejsze jest jedno: nie łącz tub LED w szereg, bo dwie lampy w jednej oprawie nadal powinny pracować zgodnie z układem przewidzianym przez producenta. Jeśli schemat masz już w głowie, przejście do montażu jest czystą techniką.
Montaż krok po kroku bez zgadywania
- Wyłącz zasilanie w rozdzielnicy i upewnij się miernikiem, że na przewodach nie ma napięcia.
- Zdejmij klosz lub osłonę, wyjmij stare świetlówki i odłóż je osobno.
- Sprawdź oznaczenia na tubie LED oraz na opakowaniu, bo to one mówią, czy pracuje z EM, HF czy w układzie bypass.
- Jeśli modernizujesz oprawę na direct wire, odłącz statecznik od obwodu i usuń go z toru zasilania.
- Poprowadź przewody tak, aby jedna strona obu oprawek dostała L, a druga N, zgodnie z instrukcją konkretnej tuby.
- Zastosuj porządne złączki, na przykład WAGO, i ułóż przewody tak, żeby nie były ściśnięte po zamknięciu oprawy.
- Włóż obie tuby LED, zamknij oprawę i wykonaj krótki test działania.
Jeżeli masz oprawę EM i producent dopuszcza pracę z LED starterem, wymianę startera robi się dokładnie według instrukcji lampy, a nie według intuicji. W starszych oprawach z dwoma rurami to właśnie ten detal decyduje, czy modernizacja przebiegnie gładko, czy zamieni się w serię poprawiania połączeń. Po podłączeniu zostają już głównie pułapki, które najłatwiej przeoczyć.
Najczęstsze błędy przy dwóch tubach LED
| Błąd | Co się dzieje | Jak tego uniknąć |
|---|---|---|
| Podłączenie tub w szereg | Oprawa nie startuje albo świeci niestabilnie. | Trzymaj się schematu równoległego i instrukcji konkretnej lampy. |
| Pozostawienie starego statecznika w układzie bypass | Spadki napięcia, migotanie albo brak pracy lamp. | Usuń osprzęt z toru tylko wtedy, gdy tuba wymaga direct wire. |
| Mieszanie różnych typów tub | Jedna lampa działa, druga nie, albo obie pracują nierówno. | W jednej oprawie stosuj zgodny typ zasilania i zbliżone modele. |
| Ignorowanie typu oprawek | Zły kontakt, zwarcie albo brak zasilania na końcu lampy. | Sprawdź, czy oprawka ma układ zgodny z wymaganą tubą. |
| Brak testu po zamknięciu oprawy | Błąd wychodzi dopiero po montażu osłony. | Wykonaj próbne uruchomienie i sprawdź nagrzewanie po kilku minutach. |

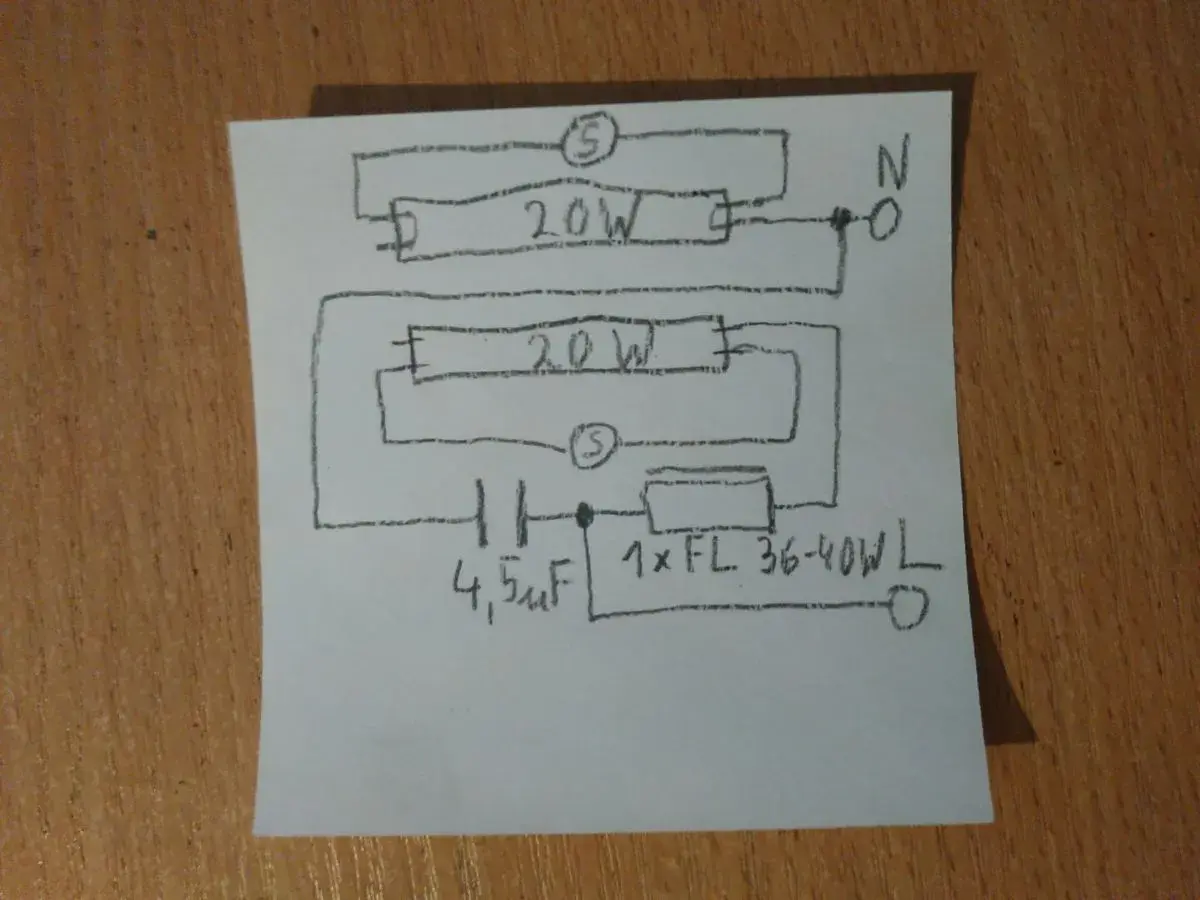

Na tym etapie najczęściej wychodzi też problem z oprawami typu tandem albo z układem szeregowym sprzed przeróbki. Taki przypadek nie zawsze da się rozwiązać samą wymianą lamp, bo okablowanie oprawy może wymagać przeprojektowania. Jeśli coś nie pasuje do prostego schematu, lepiej zatrzymać się wcześniej niż poprawiać zwarcie po fakcie.
Kiedy samodzielny montaż przestaje mieć sens
Nie każda oprawa z dwiema tubami LED nadaje się do szybkiej przeróbki. Jeśli statecznik ma nietypowe oznaczenia, w środku widać nadpalone przewody, a oprawa pracowała w układzie awaryjnym albo z dodatkowymi kondensatorami, rozsądniej oddać to w ręce elektryka. Signify zwraca uwagę, że przy lampach typu ballast bypass trzeba zachować zgodność z konkretnym schematem zasilania, bo inaczej retrofit traci sens techniczny i bezpieczeństwo.
- Oddaj pracę specjaliście, gdy oprawa jest w strefie wilgotnej lub ma ślady przegrzania.
- Nie kombinuj sam, jeśli nie możesz jednoznacznie ustalić typu statecznika.
- Uważaj na oprawy z nietypowymi gniazdami, które nie są zgodne z lampą LED.
- Nie mieszaj modernizacji z naprawą uszkodzonej izolacji przewodów.
- Przeróbkę zleć fachowcowi, jeśli instalacja obsługuje także oświetlenie awaryjne.
W serwisie świetnie działa prosta zasada: jeśli schemat wymaga więcej niż dwóch minut zastanowienia i jednego pewnego pomiaru, to nie jest już „szybka wymiana”. Wtedy koszt błędu jest większy niż koszt poprawnego montażu od razu. Na koniec zostaje krótka kontrola, która oszczędza większość powrotów do rozkręcania oprawy.
Co sprawdzić po złożeniu oprawy
Po zamknięciu oprawy nie kończę pracy od razu. Najpierw patrzę, czy przewody nie są przyciśnięte przez obudowę, czy złączki siedzą pewnie i czy obudowa ma prawidłowo podłączony przewód ochronny. Dopiero potem robię test działania obu tub jednocześnie, bo w oprawach dwulampowych jedna niewłaściwie podłączona sekcja potrafi zdradzić problem dopiero po kilku minutach.
- Sprawdź, czy wszystkie połączenia są dociśnięte i nie ma luźnych żył poza złączką.
- Upewnij się, że oprawa nie pracuje z pozostawionym, niepotrzebnym statecznikiem.
- Po 10-15 minutach zobacz, czy oprawki i przewody nie nagrzewają się nienaturalnie.
- Jeśli oprawa była modernizowana z fluorescencji, oznacz ją nową naklejką ostrzegawczą.
- Nie zostawiaj w oprawie starej świetlówki razem z tubą LED.
Jeśli chcesz podejść do tematu rozsądnie, trzymaj się jednej zasady: najpierw identyfikacja typu tuby i oprawy, potem dopiero przewody. W instalacjach dwulampowych to właśnie zgodność z instrukcją producenta decyduje, czy modernizacja będzie prosta, czy zamieni się w serię poprawek.
