Delikatne żarzenie LED po wyłączeniu zwykle ma prozaiczną przyczynę: w obwodzie zostaje mikroprąd albo ładunek zgromadzony w zasilaczu oprawy. W praktyce da się to opanować, ale nie zawsze tym samym sposobem, dlatego najpierw trzeba odróżnić problem instalacji od problemu samej lampy. Poniżej pokazuję, kiedy pomaga kondensator, jak go dobrać, gdzie go wpiąć i kiedy lepiej szukać błędu w okablowaniu niż dokładać kolejny element.
Najkrótsza droga do zgaśnięcia LED bez efektu żarzenia
- Najczęściej winny jest prąd upływu z podświetlanego włącznika, ściemniacza, czujki albo długich przewodów biegnących równolegle.
- Kondensator pomaga wtedy, gdy trzeba „zabrać” drobny ładunek i odprowadzić mikroprąd, zanim wystarczy on do świecenia diody.
- Najbezpieczniej stosować gotowy eliminator żarzenia albo kondensator przeciwzakłóceniowy klasy X2, montowany równolegle do oprawy.
- Jeśli lampa świeci wyraźnie, miga albo problem dotyczy kilku punktów jednocześnie, sam kondensator może nie rozwiązać sprawy.
- W wielu polskich instalacjach montaż robi się przy lampie, bo w puszce włącznika nie ma przewodu neutralnego.
Skąd bierze się żarzenie po wyłączeniu
W klasycznej instalacji żarówka żarowa wybaczała prawie wszystko, bo potrzebowała dużo większego prądu niż LED. Dioda świecąca uruchamia się przy znacznie mniejszym obciążeniu, więc nawet niewielki przeciek prądu albo ładunek pozostający w układzie potrafi dać widoczny efekt. To właśnie dlatego LED po wyłączeniu może nadal lekko świecić, choć z punktu widzenia użytkownika wydaje się, że obwód jest całkowicie odcięty.
Najczęstsze źródła problemu są bardzo konkretne: podświetlany łącznik, ściemniacz nieprzystosowany do danego źródła światła, czujka ruchu, smart switch, długie przewody prowadzone równolegle oraz błędne rozłączanie przewodu neutralnego zamiast fazowego. W oprawach z tańszym zasilaczem LED dochodzi jeszcze resztkowy ładunek po stronie drivera, który gaśnie z opóźnieniem. Dla oka to czasem tylko chwilowe poświaty, a czasem uporczywe żarzenie przez kilka minut.
W praktyce ważne jest rozróżnienie dwóch sytuacji. Jeśli lampa lekko świeci przez sekundę lub dwie po wyłączeniu, często chodzi o naturalne rozładowanie elementów zasilacza. Jeśli natomiast światło utrzymuje się stale, winny jest zwykle mikroprąd płynący przez instalację. Właśnie tutaj kondensator bywa użyteczny, ale nie jest magiczną łatką na każdy przypadek.
Żeby nie zgadywać, warto najpierw ustalić, skąd ten prąd się bierze. To prowadzi do prostszej i dużo skuteczniejszej diagnostyki niż przypadkowe dokładanie części.
Jak rozpoznać, czy winna jest lampa czy instalacja
Ja zaczynam od najprostszego testu: zamieniam źródło światła na inne, najlepiej z innej partii albo od innego producenta. Jeśli nowa żarówka zachowuje się tak samo, problem leży najpewniej po stronie obwodu. Jeśli po wymianie wszystko gaśnie prawidłowo, winny bywa sam driver LED, który jest bardziej wrażliwy na szczątkowy prąd.
Drugi krok to sprawdzenie osprzętu. Podświetlany wyłącznik, łącznik schodowy, ściemniacz lub czujka ruchu bardzo często wprowadzają do obwodu minimalny prąd podtrzymujący. To nie jest awaria „na wprost”, tylko cecha działania osprzętu, który sam potrzebuje zasilania albo przepuszcza niewielki prąd kontrolny. Wtedy kondensator może pomóc, ale czasem lepszy efekt daje wymiana samego łącznika.Warto też pamiętać o przewodach prowadzonych na długim odcinku obok siebie. Taka instalacja zachowuje się jak mały kondensator pasożytniczy i potrafi indukować napięcie, które w mierniku wygląda poważnie, a w praktyce nie ma dużej mocy. To właśnie dlatego odczyt z multimetru nie zawsze tłumaczy zachowanie lampy. Zwykły pomiar pokazuje napięcie, ale nie odpowiada jeszcze na pytanie, czy to napięcie potrafi realnie zasilić LED.
Jeśli po tych próbach problem nadal wraca, można przejść do doboru elementu, który ma to zjawisko zdusić u źródła.
Jaki kondensator wybrać i gdzie go wpiąć
W instalacjach 230 V najczęściej stosuje się kondensator przeciwzakłóceniowy klasy X2, zwykle o pojemności 100 nF i napięciu pracy 275 VAC. Taki element jest przeznaczony do pracy równolegle do sieci, bez polaryzacji, więc nadaje się do obwodu oświetlenia lepiej niż przypadkowy kondensator z szuflady. Przy 100 nF i 230 V / 50 Hz mówimy o prądzie biernym rzędu kilku miliamperów, co w wielu instalacjach wystarcza, by zdusić żarzenie LED.

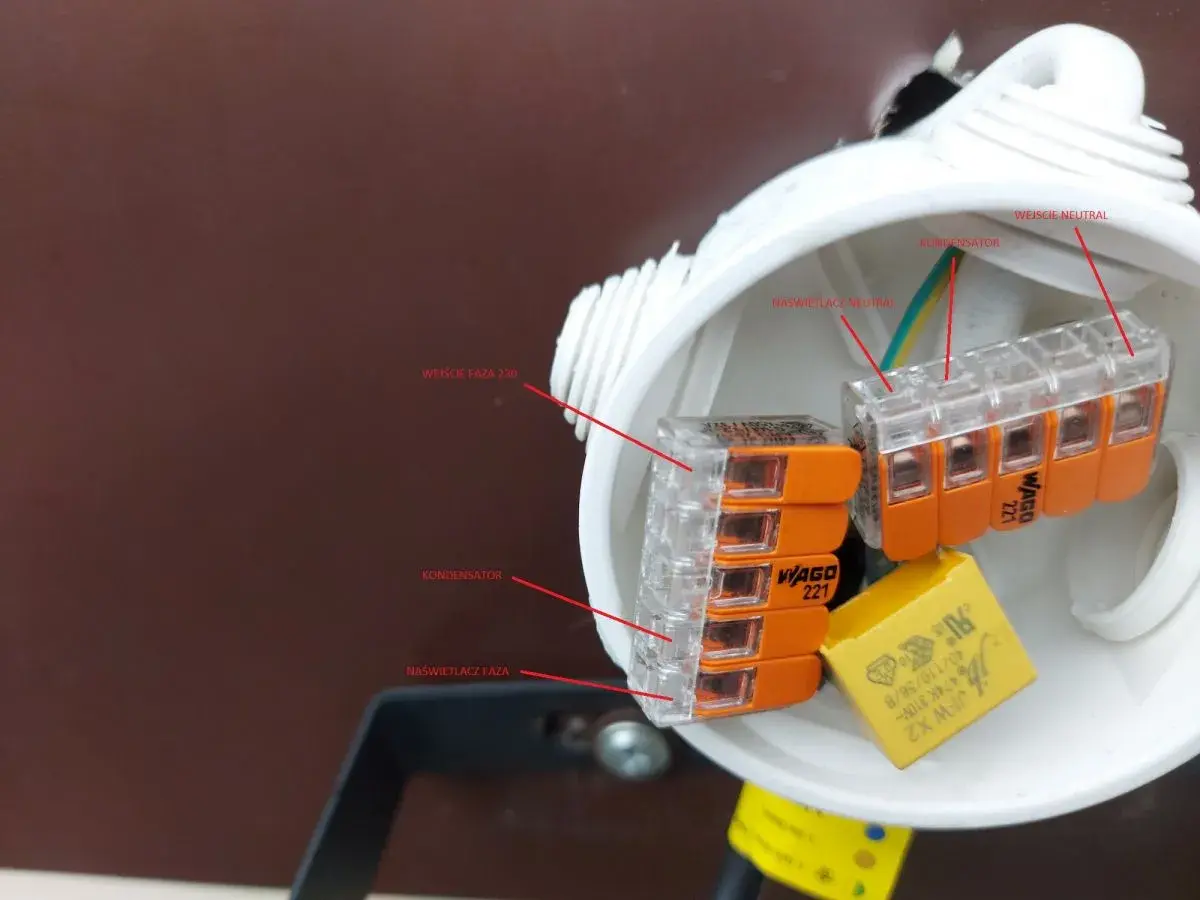

Kondensator wpina się równolegle do lampy, czyli między przewód fazowy i neutralny w kostce przyłączeniowej oprawy. Nie montuje się go w szereg, bo wtedy układ przestaje działać tak, jak trzeba. Jeżeli w puszce włącznika nie ma neutralnego, miejsce montażu zwykle jest przy oprawie, nie przy łączniku. To ważne, bo w wielu starszych mieszkaniach włącznik rozłącza tylko fazę, a neutralny w ogóle nie trafia do puszki.
| Rozwiązanie | Kiedy ma sens | Orientacyjny koszt | Plusy | Ograniczenia |
|---|---|---|---|---|
| Kondensator X2 100 nF / 275 VAC | Gdy LED lekko żarzy po wyłączeniu, a instalacja jest zasadniczo poprawna | 5-20 zł | Tani, mały, szybki w montażu | Nie naprawia błędnego rozłączania neutralnego ani źle dobranego osprzętu |
| Filtr RC 100 nF + 120 kΩ | Gdy sam kondensator pomaga, ale efekt nie znika całkiem | 15-40 zł | Bardziej przewidywalne rozładowanie i lepsze tłumienie mikroprądu | Wymaga trochę więcej miejsca i poprawnego montażu |
| Wymiana podświetlanego łącznika | Gdy to właśnie łącznik przepuszcza prąd podtrzymujący | 20-70 zł | Usuwa przyczynę zamiast tylko maskować objaw | Nie zawsze pasuje do już zainstalowanej serii osprzętu |
| Poprawa okablowania | Gdy problem wynika z błędu instalacyjnego lub niewłaściwej topologii obwodu | 150-500 zł i więcej | Najtrwalsze rozwiązanie | Wymaga dostępu do instalacji i zwykle pracy elektryka |
W praktyce dobrze działa zasada: jeśli problem jest lekki i dotyczy jednej oprawy, zaczynam od kondensatora X2. Jeśli objaw jest bardziej uporczywy albo instalacja jest rozbudowana, lepszy bywa gotowy moduł RC, bo rozładowuje układ w sposób bardziej kontrolowany. Taki filtr jest często sensowniejszy niż dokładanie coraz większej pojemności, która może już tylko zwiększać pobór i nie rozwiązuje źródła problemu.
Sam element dobieram ostrożnie. Nie chodzi o to, by dać „jak największy kondensator”, tylko taki, który wystarczy do stłumienia mikroprądu, a jednocześnie nie wprowadzi niepotrzebnych skutków ubocznych. Przy LED-ach mniej znaczy zwykle lepiej, o ile mówimy o poprawnie dobranym elemencie do sieci 230 V.
Dobór części to jednak dopiero połowa zadania. Są sytuacje, w których kondensator pomoże tylko częściowo albo wcale.
Kiedy sam kondensator nie wystarczy
Jeśli LED świeci po wyłączeniu wyraźnie, a nie tylko ledwie żarzy, często oznacza to, że obwód dostaje więcej prądu, niż powinien. Wtedy przyczyna bywa głębsza: błędne podłączenie, uszkodzony łącznik, nieszczelny ściemniacz albo smart sterownik, który nie współpracuje z konkretną oprawą. W takich przypadkach dołożenie kondensatora może zmniejszyć objaw, ale nie usuwa źródła problemu.
To samo dotyczy instalacji, w których zastosowano osprzęt z podświetleniem, czujki ruchu albo sterowanie bez przewodu neutralnego. Tego typu rozwiązania często wymagają minimalnego prądu własnego i właśnie ten prąd trafia później do lampy. Wtedy lepiej najpierw sprawdzić, czy producent osprzętu dopuszcza dany typ LED, niż od razu uznawać, że lampa jest uszkodzona.
Są też przypadki, w których żarzenie nie wynika z żadnej usterki, tylko z konstrukcji samej oprawy. Tani zasilacz potrafi długo utrzymywać resztkowy ładunek, a niektóre modele gasną bardziej miękko niż inne. W takim scenariuszu kondensator bywa tylko pomocnikiem, nie lekarstwem. Jeśli po jego montażu efekt się zmniejszy, ale nie zniknie całkiem, zwykle warto wymienić driver albo całą oprawę, zamiast walczyć dalej z objawem.
Najuczciwsza zasada brzmi więc tak: jeśli problem wynika z mikroprądu, kondensator jest dobrym narzędziem; jeśli wynika z błędu instalacyjnego, trzeba naprawić instalację. To rozróżnienie oszczędza czas i pozwala uniknąć półśrodków.
Skoro wiemy już, kiedy element ma sens, można przejść do montażu bez zbędnego ryzyka.
Montaż krok po kroku bez zbędnego ryzyka
Przy pracy z oświetleniem sieciowym nie robię skrótów. Najpierw wyłączam zasilanie na zabezpieczeniu, a nie tylko na ściennym łączniku, i sprawdzam brak napięcia odpowiednim próbnikiem. Dopiero potem otwieram oprawę lub puszkę i szukam punktu, w którym mam dostęp do obu przewodów obwodu: fazowego i neutralnego.
- Odłącz zasilanie i upewnij się, że na przewodach nie ma napięcia.
- Zdejmij osłonę oprawy lub otwórz puszkę przyłączeniową, tak aby dostać się do kostki zasilającej.
- Zidentyfikuj przewody L i N oraz sprawdź, czy w miejscu montażu naprawdę są dostępne oba żyły.
- Podłącz kondensator X2 równolegle, między L i N, możliwie blisko oprawy.
- Jeśli używasz modułu RC, umieść go w miejscu z odpowiednią ilością przestrzeni i bez kontaktu z gorącymi elementami oprawy.
- Zabezpiecz połączenia, zamknij oprawę i wykonaj test po ponownym załączeniu zasilania.
Najczęstszy błąd widzę wtedy, gdy ktoś próbuje wcisnąć kondensator do puszki włącznika, choć nie ma tam neutralnego albo miejsca na bezpieczne połączenie. Drugi częsty problem to użycie przypadkowego elementu bez odpowiedniej klasy pracy. Do sieci 230 V nie wkłada się zwykłego kondensatora „bo akurat był pod ręką”, tylko element przewidziany do pracy między przewodami zasilania.
Jeśli oprawa ma bardzo mało miejsca albo jest częścią bardziej złożonego systemu, lepiej zastosować gotowy eliminator żarzenia niż kombinować z luźnym montażem. W serwisie liczy się nie tylko to, czy lampa zgaśnie dziś wieczorem, ale też to, czy po kilku tygodniach wszystko nadal będzie stabilne i bezpieczne.
Po takim montażu zostaje już tylko sprawdzenie, czy problem naprawdę zniknął, a jeśli nie, to czy nie trzeba wrócić do źródła zasilania albo osprzętu.
Co zrobić, żeby problem nie wrócił po pierwszej nocy
Po udanej naprawie zostaw lampę wyłączoną na dłużej, najlepiej na kilka godzin albo na całą noc. Jeśli nie pojawia się już żadne żarzenie, układ jest najpewniej stabilny. Jeżeli po czasie objaw wraca, zwykle oznacza to, że kondensator tylko częściowo tłumi efekt, a prawdziwa przyczyna nadal siedzi w łączniku, czujce, ściemniaczu albo w samej oprawie.
W mojej praktyce najlepiej działa kolejność: najpierw diagnoza osprzętu, potem właściwy element tłumiący, a dopiero na końcu decyzja o przeróbce okablowania. Taka kolejność oszczędza pieniądze i daje bardziej przewidywalny efekt niż przypadkowe dokładanie części. Jeśli instalacja jest stara, rozbudowana albo nietypowa, czasem najrozsądniej jest potraktować kondensator jako narzędzie serwisowe, a nie zamiennik prawidłowej naprawy.
Gdy LED po wyłączeniu tylko lekko żarzy, zwykle wystarczy prosty, dobrze dobrany eliminator. Gdy świeci mocniej albo problem dotyczy kilku punktów naraz, lepiej zatrzymać się na diagnozie i sprawdzić cały obwód, zanim zamkniesz temat na półśrodkach.
