Jak pociągnąć prąd z lampy - Bezpieczne odgałęzienie krok po kroku

Co naprawdę oznacza wyprowadzenie zasilania z punktu lampy

W praktyce chodzi o pobranie energii z istniejącego obwodu oświetleniowego i poprowadzenie jej do nowego odbiornika. To może być dodatkowa oprawa, czujnik ruchu, moduł smart albo, w niektórych przypadkach, gniazdo pomocnicze. Kluczowe jest jednak jedno: nie każde miejsce, w którym wisi lampa, daje stałe zasilanie. Czasem masz tam tylko przewód załączany włącznikiem, a czasem pełną wiązkę z neutralnym i ochronnym, którą da się wykorzystać rozsądnie.

Ja patrzę na to tak: jeśli nowy punkt ma działać razem z lampą, sprawa bywa prostsza. Jeśli ma być zasilaniem ciągłym, na przykład do zasilacza, sterownika albo gniazda, trzeba już sprawdzić, czy w puszce jest stała faza, neutralny i przewód ochronny. Bez tego nie ma mowy o bezpiecznym i trwałym rozwiązaniu. Warto też pamiętać, że w starszych instalacjach kolory przewodów nie zawsze oznaczają to samo, co dziś, więc nie wolno ufać samym barwom izolacji.

Według praktyki opisywanej w materiałach technicznych, oprawy i połączenia powinny być planowane jako część całości, a nie jako przypadkowa przeróbka jednego punktu. To ważne, bo później właśnie z dostępu serwisowego robi się największy problem. Zanim wybierzesz sposób prowadzenia przewodu, dobrze jest więc ustalić, co ma być zasilane i jak długo, bo od tego zależy cały dalszy układ.

Skoro wiadomo już, czym tak naprawdę jest takie odgałęzienie, warto porównać sensowne warianty i nie mieszać ze sobą rozwiązań, które na pierwszy rzut oka wyglądają podobnie.

Który wariant ma sens w twojej instalacji

Nie każdy pomysł na „dociągnięcie prądu” z punktu oświetleniowego jest dobry. Czasem najlepszym wyjściem jest dodatkowa oprawa, czasem mały moduł sterujący, a czasem po prostu nowy obwód z rozdzielnicy. Poniżej zestawiam to tak, jak zwykle robię przy ocenie domowego montażu.

W praktyce najczęściej odradzam robienie z punktu lampy pełnoprawnego gniazda, jeśli instalacja nie była tak zaprojektowana. O wiele bezpieczniej jest potraktować ten punkt jako miejsce dla kolejnej oprawy albo sterownika. Jeżeli celem jest zasilanie urządzenia pracującego stale, lepszy bywa osobny obwód niż kreatywne obchodzenie starej instalacji. To właśnie ten moment decyduje, czy dalej mówimy o rozsądnym montażu, czy o prowizorce.

Gdy już wiesz, jaki wariant ma sens, można przejść do samego procesu wykonania i zobaczyć, gdzie najczęściej popełnia się błąd.

Jak bezpiecznie wyprowadzić zasilanie krok po kroku

Na tym etapie najważniejsza jest kolejność. Jak przypomina PIP, przed pracą trzeba odłączyć zasilanie i sprawdzić brak napięcia w miejscu pracy, a nie tylko „wyłączyć światło” na ścianie. To brzmi banalnie, ale właśnie tu dzieje się najwięcej niepotrzebnych wypadków i zwarć. Ja zawsze traktuję ten etap jako obowiązkowy, nawet przy pozornie prostym punkcie sufitowym.

1. Wyłącz właściwy obwód w rozdzielnicy i zabezpiecz go przed przypadkowym załączeniem.
2. Sprawdź brak napięcia miernikiem lub testerem dwubiegunowym. Próbnik neonowy nie daje mi wystarczającego komfortu przy pracach montażowych.
3. Otwórz dostęp do puszki, rozety albo oprawy i oceń, czy masz miejsce na połączenie oraz późniejszy serwis.

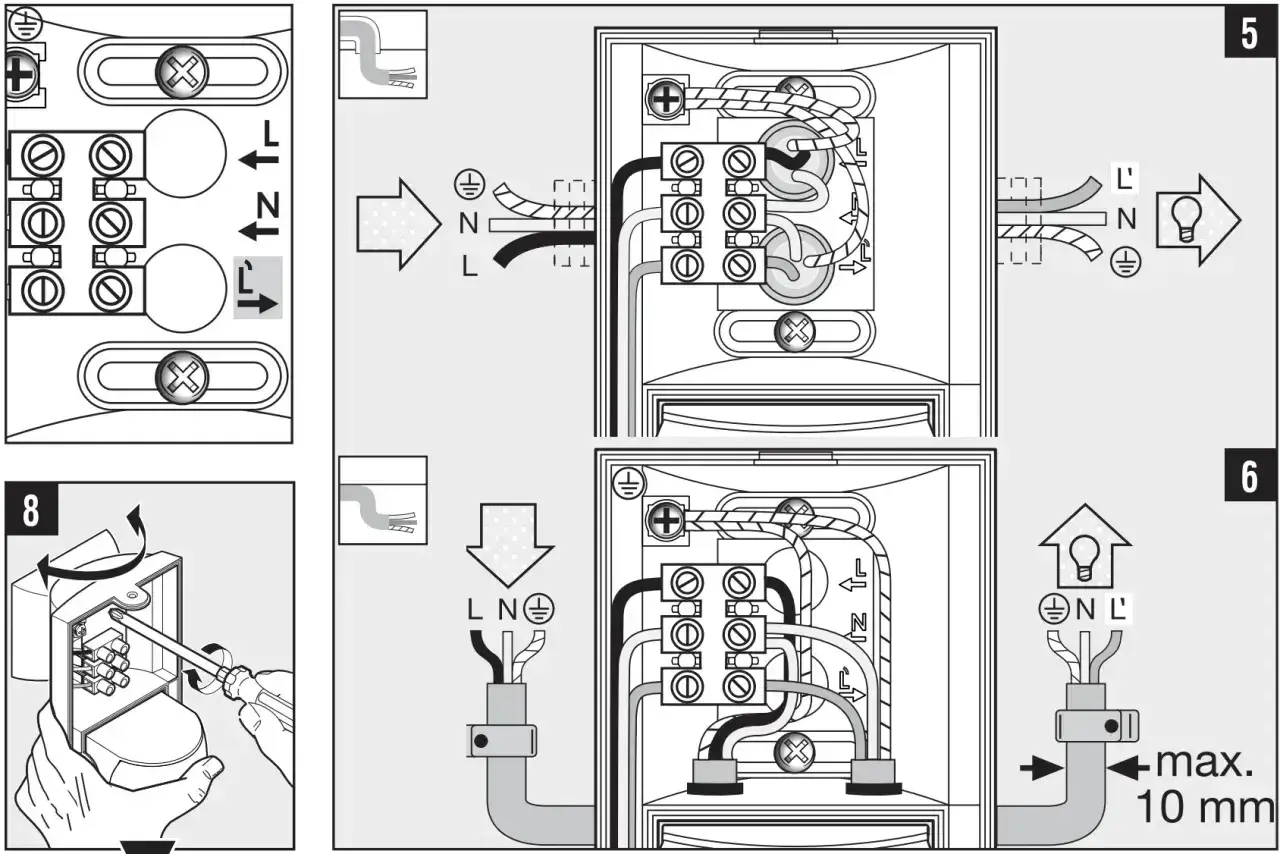

4. Ustal, które żyły są zasilaniem stałym, które idą przez włącznik, a które są neutralne i ochronne.

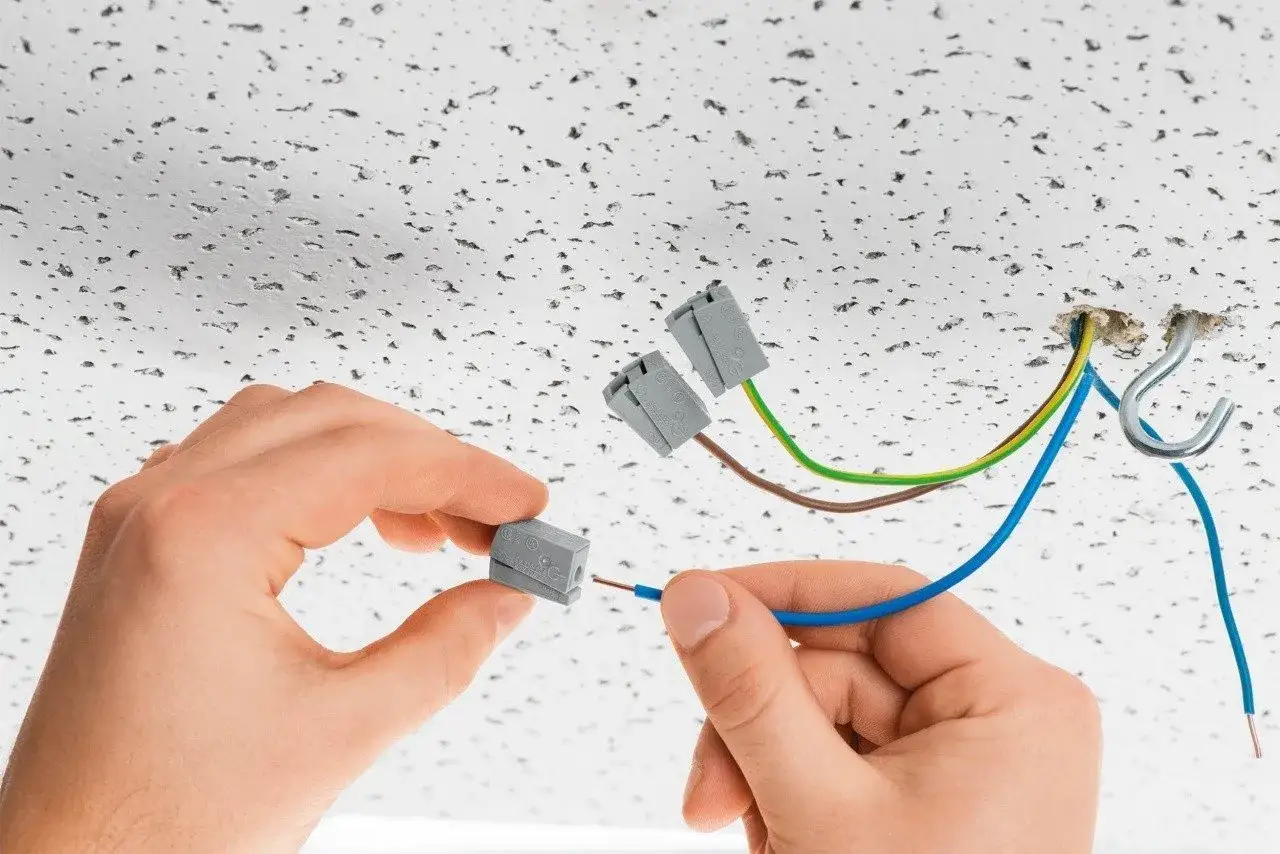

5. Wykonaj odgałęzienie w puszce łączeniowej, używając złączek dobranych do przekroju przewodów. W materiałach technicznych publikowanych przez gov.pl pojawia się zakres zacisków dla przewodów od 1,0 do 2,5 mm², co dobrze pokazuje, że osprzęt musi pasować do realnej instalacji, a nie do „jakiegoś kabla”.
6. Prowadź nowy przewód do punktu odbioru tak, aby nie był narażony na uszkodzenia mechaniczne i miał właściwe mocowanie.
7. Zamknij wszystko w osprzęcie, który da się później otworzyć bez demolowania sufitu lub ściany.
8. Po załączeniu sprawdź działanie, a potem obserwuj, czy po kilkunastu minutach nic się nie grzeje i nie buczy.

Jedna rzecz, którą powtarzam klientom bardzo konsekwentnie: połączenia muszą być dostępne. Ukrywanie odgałęzienia pod rozetą bez puszki może wyglądać schludnie przez tydzień, ale potem każda awaria zamienia się w kucie albo domysły. Do rozbudowy instalacji najlepiej nadają się puszki łączeniowe i złączki, które można jeszcze raz otworzyć i skontrolować. To właśnie od jakości tego miejsca zależy, czy instalacja będzie serwisowalna po latach.

Skoro proces jest jasny, trzeba jeszcze dobrać osprzęt i realistycznie policzyć, ile to kosztuje, bo tu też łatwo przepłacić albo kupić elementy niepasujące do reszty instalacji.

Jakie materiały i przekroje warto przewidzieć

W prostych pracach oświetleniowych najczęściej spotkasz przewód YDYp 3x1,5 mm², puszkę łączeniową 60 mm i złączki dźwigniowe. To nie jest jedyna poprawna konfiguracja, ale w mieszkaniach i domach właśnie ona pojawia się najczęściej. W praktyce liczy się nie tylko sam przewód, lecz także to, czy osprzęt przyjmuje odpowiedni przekrój i czy masz miejsce na wygodne ułożenie żył bez ich nadmiernego napinania.

Przegląd rynku pokazuje też, że ceny osprzętu są dziś dość rozstrzelone: puszka może kosztować symboliczne złotówki, a przewód 100 m już kilkaset złotych, zależnie od marki i dystrybucji. Dlatego w praktyce budżet takiej przeróbki mniej zależy od pojedynczego elementu, a bardziej od długości trasy i tego, czy instalacja wymaga dokładania kolejnych punktów po drodze. Przy jednej dodatkowej oprawie różnica bywa niewielka, ale przy większej rozbudowie oszczędzanie na złączkach i puszkach zwykle kończy się źle.

Materiały są tylko połową sprawy. Druga połowa to sytuacje, w których po prostu nie warto iść w przeróbkę samodzielnie.

Kiedy lepiej zatrzymać się i wezwać elektryka

Nie każda instalacja nadaje się do prostego odgałęzienia. Ja zatrzymuję się od razu, gdy widzę stary układ przewodów, brak przewodu ochronnego albo sytuację, w której z punktu sufitowego ktoś chce zrobić gniazdo do sprzętu pracującego stale. W takich miejscach ryzyko jest większe niż oszczędność czasu.

• Instalacja jest stara i nie masz pewności, czy pracuje w układzie z przewodem ochronnym.
• Kolory przewodów nie odpowiadają współczesnym oznaczeniom albo ktoś już wcześniej „poprawiał” połączenia.
• Punkt znajduje się w łazience, kuchni przy strefach mokrych, na balkonie, tarasie lub elewacji.
• Chcesz zasilać odbiornik o większym lub stałym poborze, a nie tylko lekką oprawę LED.
• W puszce nie ma miejsca na poprawne połączenie i późniejszy serwis.
• Nie potrafisz jednoznacznie wskazać, który przewód jest stałą fazą, a który jest załączany z włącznika.

W takich sytuacjach lepszym rozwiązaniem bywa nie „dociąganie prądu z lampy”, tylko przebudowa fragmentu instalacji. To brzmi bardziej kosztownie, ale w praktyce często oszczędza kolejnych poprawek. Jeśli punkt ma zasilać coś w pomieszczeniu wilgotnym, dochodzi jeszcze kwestia szczelności osprzętu. W projektach technicznych bardzo często pojawia się IP44 dla takich miejsc i to jest dobry punkt odniesienia, choć ostateczny dobór zależy od strefy oraz warunków montażu.

Gdy nie masz pewności co do stanu instalacji, rozsądniej jest zapłacić za ocenę i ewentualny pomiar niż później szukać przyczyny nagrzewania albo zadziałania zabezpieczeń. A nawet przy poprawnym montażu można jeszcze zepsuć efekt kilkoma prostymi błędami.

Najczęstsze błędy, które psują całą przeróbkę

W takich pracach najwięcej szkód robi nie brak wiedzy z książki, tylko skróty myślowe. To zwykle drobiazgi, ale właśnie one decydują o trwałości i bezpieczeństwie.

• Branie zasilania z przewodu załączanego włącznikiem, gdy nowy odbiornik ma działać stale.
• Ukrywanie połączeń bez puszki albo wciskanie ich w zbyt ciasną przestrzeń pod rozetą.
• Łączenie przewodów „na skrętkę” zamiast w złączkach dobranych do przekroju i rodzaju żyły.
• Zakładanie, że stara instalacja ma przewód ochronny, choć nikt tego nie sprawdził.
• Ignorowanie stopnia ochrony osprzętu w strefach wilgotnych.
• Brak opisu obwodu w rozdzielnicy po zakończeniu prac.
• Wybieranie gniazda do obwodu oświetleniowego tylko dlatego, że „jakoś się zmieści”.

To są właśnie te błędy, które długo nie dają objawów, a potem wychodzą w najmniej wygodnym momencie: przy grzaniu złączki, losowym wybijaniu zabezpieczenia albo awarii po remoncie. Moim zdaniem lepiej poświęcić dodatkowe pół godziny na porządną puszkę i opis niż później wracać do tej samej ściany z nowym problemem. Zostało jeszcze jedno: co sprawdzić po zakończeniu, żeby mieć pewność, że całość działa tak, jak powinna.

Co sprawdzić po montażu, żeby instalacja nie zaskoczyła po miesiącu

Po uruchomieniu nie kończę pracy na samym „świeci”. Zawsze sprawdzam, czy połączenia są stabilne, czy nic się nie nagrzewa i czy nowy punkt nie wpływa negatywnie na działanie reszty obwodu. Jeśli mam dostęp do pomiarów, jeszcze lepiej: ciągłość przewodu ochronnego, poprawność połączeń i podstawowa kontrola izolacji dają dużo większy spokój niż sam test światła.

• Sprawdź, czy nowa oprawa lub odbiornik działa dokładnie tak, jak planowałeś.
• Po kilkunastu minutach dotknij obudowy i osprzętu, żeby wyłapać nietypowe nagrzewanie.
• Oznacz obwód w rozdzielnicy, jeśli dodałeś nowy punkt lub zmieniłeś jego funkcję.
• Zostaw dostęp do puszki łączeniowej, nawet jeśli wymaga to minimalnie bardziej widocznego wykończenia.
• Jeśli to możliwe, zleć pomiar elektrykowi, zwłaszcza gdy instalacja była ruszana w kilku miejscach.

Jeżeli miałbym zostawić jedną praktyczną myśl, to tę: z punktu oświetleniowego można wyprowadzić zasilanie, ale tylko jako przemyślane odgałęzienie, a nie improwizowany skrót. Im lepiej od razu przewidzisz ochronę, dostęp serwisowy i właściwe zabezpieczenia, tym mniejsza szansa, że za kilka miesięcy wrócisz do tej samej lampy z nowym problemem.
