W oprawach ze świetlówką najczęściej psuje się nie sama rura, tylko starter, statecznik albo styki w oprawce. Ten tekst pokazuje, jak czytać schemat świetlówki, co oznaczają poszczególne elementy układu i jak rozpoznać objawy zużycia podczas montażu lub serwisu. Dorzucam też praktyczny kontekst z 2026 r., bo przy wielu starszych instalacjach sensowniejsza od naprawy bywa już modernizacja do LED.
Najważniejsze rzeczy do zapamiętania przy starej oprawie
- Świetlówka pracuje jako cały układ: lampa, starter, statecznik, oprawki i czasem kondensator kompensacyjny.
- W klasycznym układzie elektromagnetycznym starter jest elementem normalnym, a w elektronicznym go nie ma.
- Migotanie, buczenie i czernienie końców zwykle sygnalizują zużycie osprzętu albo samej lampy, nie tylko „słabe światło”.
- Przy montażu liczą się zgodność typu tuby, stan styków i bezpieczne odłączenie zasilania.
- W 2026 r. klasyczna fluorescencja jest przede wszystkim tematem serwisowym, a nie bazą nowych instalacji.

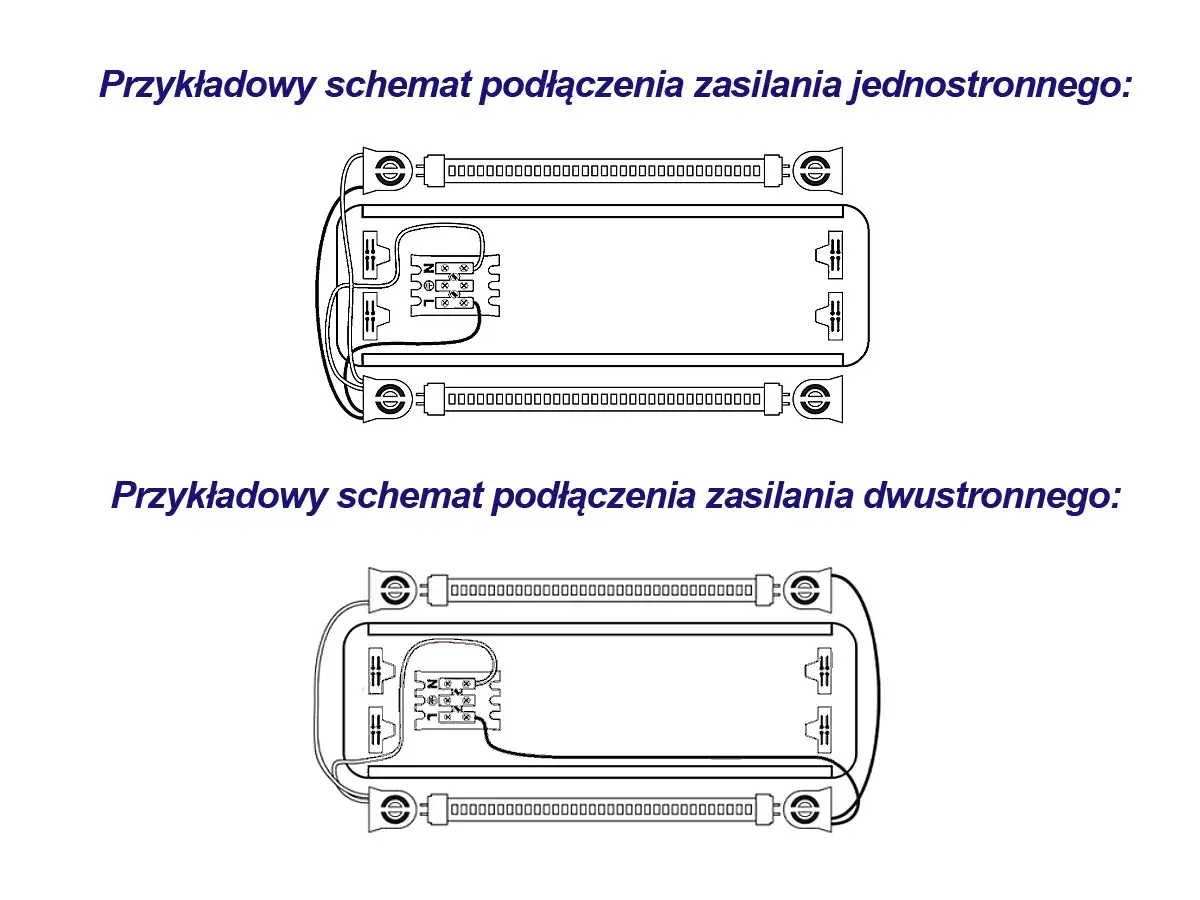

Jak czytać schemat świetlówki bez mieszania elementów
Na poziomie konstrukcji świetlówka jest prostsza, niż wygląda. Szklana rura nie świeci sama z siebie jak żarnik w starej żarówce, tylko wykorzystuje wyładowanie elektryczne w mieszaninie gazu i par rtęci, a luminofor na wewnętrznej ściance zamienia promieniowanie UV na światło widzialne. W praktyce najważniejsze są nie tylko końce lampy, ale też to, co znajduje się poza nią: starter, statecznik i oprawki.
| Element | Rola w układzie | Co sprawdzam przy serwisie |
|---|---|---|
| Szklana rura z luminoforem | Przekształca UV w światło widzialne | Pęknięcia, przebarwienia, czernienie końców |
| Elektrody na końcach | Inicjują wyładowanie i podtrzymują pracę lampy | Czy nie są przepalone lub nadmiernie osmolone |
| Starter | Pomaga w zapłonie, wstępnie podgrzewając elektrody | Czy nie cyka bez końca i czy jest zgodny z lampą |
| Statecznik | Ogranicza prąd po zapłonie | Buczenie, przegrzewanie, ślady nadpalenia |
| Kondensator kompensacyjny | Poprawia współczynnik mocy w starszych oprawach | Czy nie jest spuchnięty, rozszczelniony albo luźny |
| Oprawki | Zapewniają styk mechaniczny i elektryczny | Luz, nadpalenia, utlenione styki |
Jeśli rozumiem, który element robi jaką robotę, od razu szybciej znajduję przyczynę awarii i nie wymieniam części na chybił trafił. To prowadzi prosto do pytania, jak taki układ uruchamia się w praktyce i dlaczego potrafi migać albo „klikać” przez kilka sekund.
Jak uruchamia się lampa fluorescencyjna krok po kroku
W klasycznej oprawie z osprzętem elektromagnetycznym zapłon nie dzieje się od razu. Najpierw starter zamyka obwód i podgrzewa elektrody, potem się rozłącza, a statecznik wytwarza krótki impuls o wyższym napięciu, który zapala wyładowanie w rurze. Gdy łuk już powstanie, układ przechodzi w tryb pracy ustalonej i statecznik ogranicza prąd, żeby lampa nie pobierała go za dużo.
- Po włączeniu zasilania starter inicjuje podgrzanie elektrod.
- Po chwili rozłącza obwód i wymusza impuls zapłonowy.
- Impuls z statecznika zapala wyładowanie w lampie.
- Po rozgrzaniu układ stabilizuje się i lampa świeci ciągle.
W oprawach ze statecznikiem elektronicznym sytuacja wygląda inaczej: nie ma klasycznego startera, a zapłon i stabilizacja odbywają się w samej elektronice. Dla użytkownika oznacza to zwykle mniej migotania, cichszą pracę i lepszy komfort świetlny, ale dla serwisu także mniej „wymienialnych drobiazgów” po drodze. To właśnie z tego powodu przed jakąkolwiek wymianą trzeba wiedzieć, z jakim typem oprawy ma się do czynienia.
Co sprawdzić przy montażu oprawy i wymianie tuby
Ja zaczynam od najprostszej rzeczy: odłączam zasilanie i sprawdzam, czy obwód rzeczywiście jest martwy. Potem identyfikuję typ lampy i osprzętu, bo T5 i T8 nie są zamienne „na oko”, a oprawa z klasycznym starterem wymaga innego podejścia niż oprawa z elektroniką. Przy popularnej rurze T8 o długości 120 cm dochodzi jeszcze zgodność trzonka G13, czyli rozstawu pinów, oraz pewny chwyt w oprawkach.
- Sprawdzam długość, typ i trzonek lampy, zanim ją wcisnę do oprawy.
- Nie montuję świetlówki na siłę, jeśli oprawka ma luźny albo nadpalony styk.
- W układzie z klasycznym osprzętem wymieniam starter na model zgodny z mocą lampy.
- W układzie elektronicznym nie zakładam startera, jeśli oprawa go fabrycznie nie miała.
- Przy starych oprawach z kondensatorem kompensacyjnym sprawdzam jego stan i sens dalszego użycia.
- Jeśli widzę ślady przegrzania na przewodach lub oprawkach, nie ograniczam się do wymiany samej rury.
| Typ układu | Jak go rozpoznać | Znaczenie przy montażu |
|---|---|---|
| Elektromagnetyczny | Ma starter i zwykle słychać krótkie cykanie przy starcie | Trzeba dobrać właściwy starter i liczyć się z większym migotaniem |
| Elektroniczny | Nie ma klasycznego startera, start jest zwykle płynniejszy | Nie dobieram startera „na wszelki wypadek”, tylko zgodną lampę |
| Retrofit LED | W oprawie zostaje część starego osprzętu albo jest on pomijany | Trzeba trzymać się instrukcji producenta i sprawdzić kompatybilność |
Najwięcej błędów widzę właśnie na tym etapie: ktoś zakłada podobną tubę, nie sprawdza stanu styków i spodziewa się, że „reszta sama zaskoczy”. Zwykle nie zaskakuje, więc po montażu warto od razu przejść do diagnostyki objawów.
Najczęstsze usterki mówią więcej niż sama lampa
Zużyta świetlówka rzadko umiera bez sygnałów ostrzegawczych. Częściej daje o sobie znać migotaniem, czernieniem końców, buczeniem statecznika albo serią nieudanych prób zapłonu. Dla mnie to nie są losowe objawy, tylko dość czytelne wskazówki, gdzie szukać problemu.
| Objaw | Najczęstsza przyczyna | Co robię w pierwszej kolejności |
|---|---|---|
| Lampa miga, a potem gaśnie | Zużyty starter, słaby kontakt w oprawce, końcówka życia lampy | Sprawdzam starter i styki, potem samą rurę |
| Buczenie oprawy | Starszy statecznik elektromagnetyczny, luźne mocowanie lub przeciążenie | Oceniam temperaturę osprzętu i ślady drgań |
| Czarne końce lampy | Naturalne zużycie elektrod i luminoforu | Traktuję to jako mocny sygnał do wymiany lampy |
| Rozbłyski i szybkie cykanie | Starter próbuje uruchomić lampę, ale układ nie wchodzi w stabilną pracę | Wymieniam starter, a jeśli to nie pomaga, sprawdzam statecznik |
| Lampa zapala się tylko czasami | Luźna oprawka, zużyte elektrody, niska temperatura otoczenia | Kontroluję styki i warunki pracy, nie tylko samą rurę |
Jeżeli uszkodzenie powtarza się po wymianie tanich elementów, nie upieram się przy „ratowaniu” układu za wszelką cenę. Wtedy bardziej opłaca się policzyć czas pracy, dostępność części i sens dalszego serwisu, niż wymieniać po kolei każdy komponent.
Kiedy naprawa ma sens, a kiedy lepiej zaplanować LED-owy retrofit
W 2026 r. klasyczne świetlówki są już przede wszystkim tematem utrzymania istniejących instalacji. Komisja Europejska podaje, że wyjątek dla liniowych świetlówek ogólnego zastosowania wygasł 24 sierpnia 2023 r., więc nowa fluorescencja nie jest dziś naturalnym kierunkiem dla nowych projektów. To nie znaczy, że każdą starą oprawę trzeba wyrzucić od razu, ale oznacza, że decyzję warto oprzeć na rachunku kosztów i dostępności części.
Naprawa ma sens wtedy, gdy oprawa jest w dobrym stanie, problem dotyczy jednego elementu i mam łatwy dostęp do zgodnych części. Retrofit LED wygrywa, gdy oprawa jest trudna w serwisie, osprzęt już hałasuje, a awarie wracają częściej niż powinny. W praktyce dobrze działają takie kryteria:
- naprawiam, gdy wymiana startera, lampy albo oprawki przywraca stabilną pracę bez dodatkowych kosztów;
- modernizuję, gdy układ ma dużo strat, często się przegrzewa albo wymaga zbyt częstych interwencji;
- zostawiam fluorescencję tylko tam, gdzie liczy się zachowanie istniejącej oprawy, specyficzny rozsył światła albo ograniczony budżet na jednorazową interwencję;
- przy przejściu na LED sprawdzam zgodność z osprzętem i wybieram wariant przewidziany dla konkretnego typu oprawy.
Przy starszych oprawach z klasycznym osprzętem retrofit bywa zaskakująco prosty, ale tylko wtedy, gdy nie ignoruje się szczegółów. Jeśli ktoś zostawia niewłaściwy starter albo miesza elementy z różnych systemów, dostaje miganie, brak startu albo niepotrzebne straty na całym układzie, więc na etapie planowania opłaca się podejść do tego metodycznie.
Co zostaje najważniejsze, gdy otwierasz starą oprawę
Najkrótsza, praktyczna zasada jest taka: najpierw rozpoznaj układ, potem diagnozuj objaw, a dopiero na końcu wymieniaj część. W świetlówkach to oszczędza czas, bo jedna awaria może siedzieć w lampie, starterze, stateczniku albo po prostu w kiepskim styku oprawki.
- Jeśli oprawa ma starter, traktuję go jako pierwszy element do sprawdzenia.
- Jeśli buczenie lub grzanie osprzętu wraca po wymianie lampy, patrzę na statecznik i przewody.
- Jeśli końce lampy są mocno sczerniałe, nie przeciągam eksploatacji „do końca miesiąca”.
- Jeśli świetlówka pęknie, nie traktuję jej jak zwykłego szkła i oddaję ją do właściwego punktu zbiórki.
W praktyce najlepiej działa spokojna diagnostyka i chłodny rachunek: co faktycznie jest zużyte, co tylko wygląda podejrzanie i czy naprawa ma jeszcze sens względem modernizacji. Przy starych instalacjach świetlówkowych to właśnie taka kolejność decyzji daje najbardziej przewidywalny efekt.
