Najważniejsze zasady montażu lampy wielopunktowej do instalacji trójprzewodowej
- Trzy żyły z sufitu to zwykle L, N i PE, a nie trzy osobne zasilania dla trzech żarówek.
- Przewód fazowy łączysz z zaciskiem L, neutralny z N, a ochronny z PE, jeśli oprawa go wymaga.
- Kolor przewodu pomaga, ale nie zastępuje pomiaru testerem dwubiegunowym.
- Trzy żarówki w żyrandolu są najczęściej połączone wewnętrznie równolegle i świecą razem.
- Jeśli oprawa jest klasy II, przewodu ochronnego nie wpinasz do lampy, tylko izolujesz go osobno.
Co oznaczają trzy przewody z sufitu
W dobrze wykonanej instalacji oświetleniowej trzy żyły oznaczają zwykle L, N i PE, czyli fazę, neutralny i ochronny. To ważne rozróżnienie, bo w praktyce nie chodzi o trzy obwody dla trzech żarówek, tylko o jedno zasilanie całej oprawy. W żyrandolu wielopunktowym źródła światła są zazwyczaj połączone wewnętrznie, więc całość działa jak jedna lampa.
| Przewód | Zwykły kolor | Rola | Co robię przy montażu |
|---|---|---|---|
| L | Brązowy, czarny albo szary | Przewód fazowy, zwykle załączany włącznikiem | Łączę z zaciskiem L w lampie |
| N | Niebieski | Przewód neutralny | Łączę z zaciskiem N |
| PE | Żółto-zielony | Przewód ochronny | Łączę z zaciskiem ochronnym albo izoluję, jeśli oprawa go nie wykorzystuje |
Jeśli lampa ma metalowy korpus, przewód PE jest zwykle obowiązkowy. Jeśli jest podwójnie izolowana i nie ma zacisku ochronnego, zielono-żółtej żyły nie podłącza się do korpusu, tylko bezpiecznie odkłada w osobnej złączce. W starszych mieszkaniach kolory bywają mylące, więc sam odcień izolacji traktuję jako wskazówkę, nie jako dowód. Kiedy już wiesz, co masz w suficie, można przygotować montaż tak, by nie wracać do niego po kilku minutach.
Jak przygotować montaż bez ryzyka
Ja zawsze zaczynam od wyłączenia właściwego obwodu w rozdzielnicy, a potem sprawdzam brak napięcia na każdym przewodzie. Samo zgaszenie światła nie wystarcza, bo ktoś mógł przepiąć obwód albo zostawić nietypowe połączenie w puszce. Do takiej pracy wystarczy kilka prostych narzędzi, ale warto mieć wszystko pod ręką, zanim wejdziesz na drabinę.
- dwubiegunowy próbnik napięcia;
- śrubokręt izolowany;
- złączki sprężynowe lub zaciskowe;
- stabilna drabina albo podest;
- latarka czołowa, jeśli podsufitka lub rozeta zasłania widoczność.
W typowym mieszkaniu cały montaż zajmuje zwykle 20-40 minut, pod warunkiem że uchwyt sufitowy jest już gotowy i nie trzeba poprawiać mocowania. Jeśli widzisz nadtopioną izolację, kruszące się końcówki albo aluminiowe żyły z utlenionymi stykami, przerywam pracę od razu. To nie jest moment na domysły, tylko na ocenę stanu instalacji. Dopiero po takim przygotowaniu ma sens właściwe łączenie przewodów.
Jak podłączyć żyrandol krok po kroku

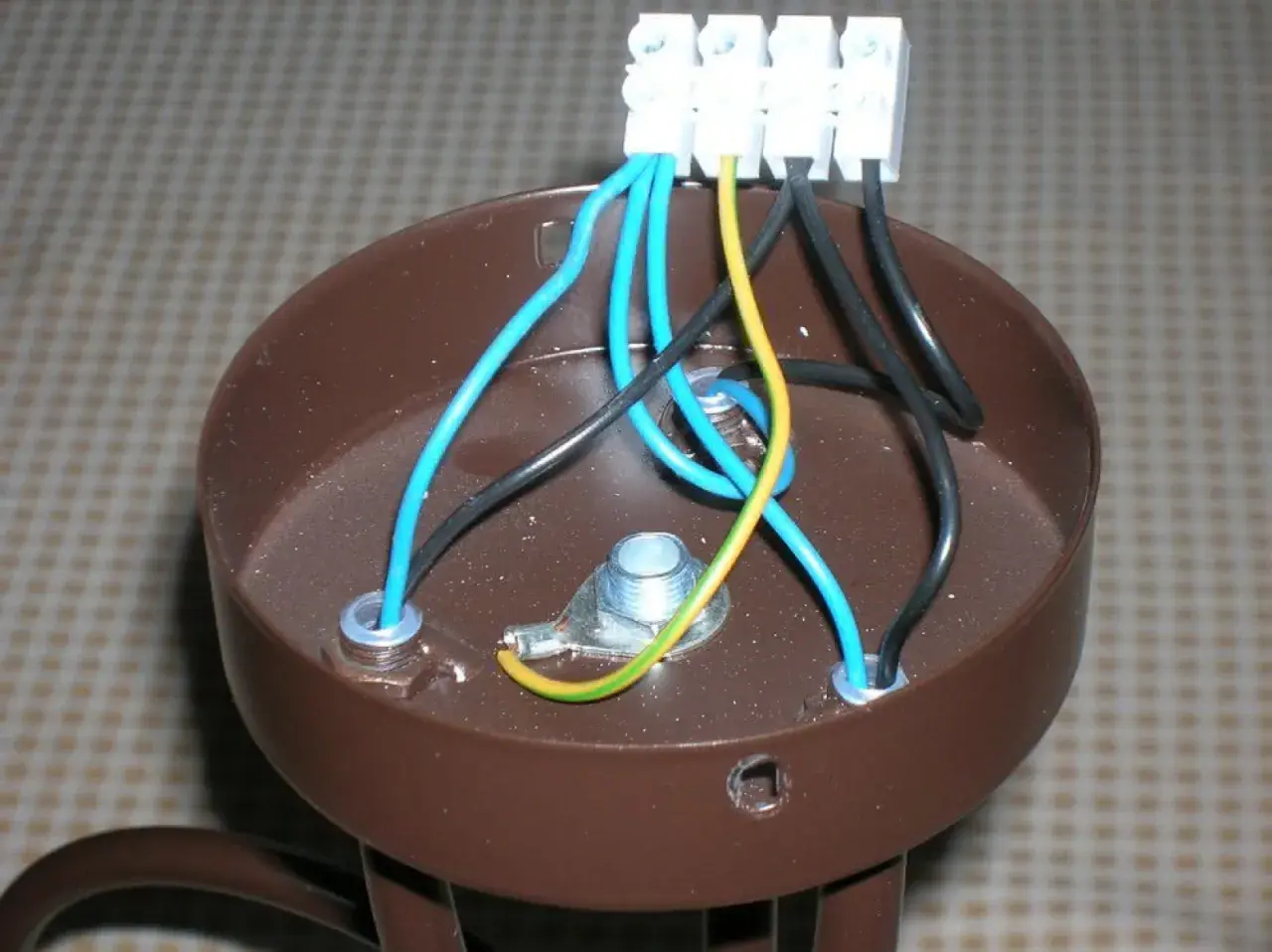

- Odsłoń podsufitkę i znajdź zaciski lampy oznaczone L, N oraz PE albo symbolem uziemienia.
- Połącz przewód fazowy z sufitu z zaciskiem L lampy.
- Połącz niebieski przewód neutralny z zaciskiem N.
- Żółto-zielony przewód podłącz do zacisku ochronnego, jeśli oprawa ma metalowy korpus lub producent przewidział takie połączenie.
- Jeśli oprawa jest klasy II i nie ma zacisku PE, odizoluj przewód ochronny w osobnej złączce i nie zostawiaj go luzem.
- Dokręć lub zatrzaśnij złącza, zrób delikatny test pociągnięcia i ułóż przewody tak, by nie były ściskane przez maskownicę.
- Przykręć żyrandol, włóż źródła światła i dopiero wtedy włącz zasilanie.
Trzy żarówki nie oznaczają trzech osobnych połączeń z sufitu. W większości żyrandoli wszystkie punkty świetlne są połączone wewnątrz oprawy równolegle, więc z punktu widzenia instalacji zasilasz jedną lampę, a nie trzy oddzielne obwody. Jeśli masz lampę z dwiema sekcjami i chcesz sterować nimi osobno, potrzebujesz odpowiednio przygotowanej instalacji, a nie improwizowanego mostkowania przewodów.
Jeżeli przewody w lampie są wyprowadzone z kilku ramion albo z osobnych oprawek, trzymaj się schematu producenta. W praktyce najbezpieczniej jest połączyć wszystko tak, jak przewidział projekt oprawy, a nie jak „wydaje się logiczne” po szybkim spojrzeniu na przewody. Po samym montażu sprawdź jeszcze działanie, bo część błędów wychodzi dopiero przy pierwszym uruchomieniu.
Jak sprawdzić, czy wszystko działa prawidłowo
Po włączeniu zasilania nie patrzę tylko na to, czy żarówki świecą. Oglądam też podsufitkę, słucham, czy nic nie brzęczy, i dotykam obudowy po kilku minutach pracy. Lampa powinna działać cicho, stabilnie i bez wyraźnego nagrzewania przy połączeniach.
| Objaw | Najczęstsza przyczyna | Co sprawdzam najpierw |
|---|---|---|
| Nie świeci żadna żarówka | Brak fazy na L, źle wpięty przewód albo wyłączony obwód | Bezpiecznik, złączki i napięcie na przewodzie fazowym |
| Świeci tylko część oprawy | Luz w wewnętrznym okablowaniu żyrandola | Połączenia w podsufitce i w korpusie lampy |
| Lampa miga | Słaby styk albo niekompatybilny ściemniacz | Dokręcenie złączek i typ źródeł LED |
| Wybija zabezpieczenie | Błąd w połączeniu L z PE albo uszkodzona oprawa | Natychmiast odłączam zasilanie i nie uruchamiam ponownie |
Przy LED-ach część problemów nie wynika z samego podłączenia, tylko z tanich źródeł światła albo ściemniacza, który nie współpracuje z elektroniką lampy. Jeśli połączenia są poprawne, a efekt nadal jest słaby, czasem wystarczy wymiana żarówek na lepszy model. Gdy jednak coś brzęczy, grzeje się albo zabezpieczenie wybija od razu, trzeba wrócić do połączeń i szukać błędu, a nie liczyć na to, że „samo się ułoży”.
Najczęstsze błędy przy lampie na trzy żarówki
- Podłączenie żółto-zielonego przewodu jako fazy. To błąd bezpieczeństwa, nie skrót montażowy.
- Ufanie wyłącznie kolorom żył w starej instalacji. Kolor pomaga, ale nie zastępuje pomiaru.
- Zostawienie gołej miedzi poza złączką. W suficie to proszenie się o zwarcie po wciśnięciu maskownicy.
- Łączenie przewodów „na skrętkę” i izolowanie taśmą. Taki montaż jest słaby mechanicznie i trudny do kontroli.
- Brak miejsca w podsufitce. Zbyt ciasne ułożenie przewodów potrafi uszkodzić izolację już po kilku dniach.
- Przekroczenie dopuszczalnej mocy oprawy. Jeśli producent podaje limit, trzeba go respektować nawet wtedy, gdy planujesz LED-y.
W praktyce największy problem nie wynika z samego schematu, tylko z pośpiechu. Dobrze zrobione połączenie ma być najpierw pewne, dopiero potem niewidoczne. Kiedy montaż zaczyna budzić wątpliwości, trzeba umieć odpuścić i ocenić, czy to nadal jest prosta praca domowa.
Kiedy lepiej wezwać elektryka
Nie każdą lampę warto montować samodzielnie. Jeśli przewody w suficie są kruche, aluminiowe albo kolory nie zgadzają się z opisem, ryzyko błędu rośnie bardzo szybko. Tak samo jest wtedy, gdy oprawa ma dwa niezależne obwody, a instalacja wygląda na przerabianą w kilku etapach.
- Nie potrafisz jednoznacznie zidentyfikować przewodów po odłączeniu zasilania.
- W suficie są aluminiowe, kruche lub przegrzane żyły.
- Lampa ma dwa niezależne obwody, a instalacja nie daje jasnego punktu podziału.
- Brakuje przewodu ochronnego, a oprawa ma metalowy korpus.
- Rozeta sufitowa jest ciężka, a mocowanie wygląda na osłabione.
- Po montażu pojawia się migotanie, brzęczenie albo wybijanie zabezpieczenia.
W takich sytuacjach koszt wizyty fachowca bywa niższy niż koszt poprawiania zwarcia, uszkodzonej oprawy albo rozkuwania sufitu. Jeśli chodzi o zwykły żyrandol w mieszkaniu z poprawnie przygotowaną instalacją, elektryk zwykle nie jest potrzebny. Gdy jednak coś wygląda podejrzanie, lepiej zatrzymać się na etapie diagnostyki niż kończyć montaż na siłę.
Co warto dopilnować, żeby lampa działała latami
Po zakończeniu montażu sprawdzam jeszcze kilka detali, bo to właśnie one decydują o tym, czy lampa będzie działała bez problemów przez długi czas. Przewody nie mogą być zgniecione, oprawa powinna wisieć stabilnie, a źródła światła muszą pasować do typu gwintu i mocy przewidzianej przez producenta. Przy lampach wielopunktowych dobrze działa też krótka kontrola po kilku dniach użytkowania, bo wtedy najłatwiej wyłapać luźne złącza i niedokręcone elementy mocujące.
- Używaj żarówek o parametrach zgodnych z oprawą, zwłaszcza przy zamkniętych kloszach.
- Jeśli lampa jest metalowa, nie rezygnuj z ochronnego PE.
- Przy czyszczeniu i wymianie żarówek zawsze wyłączaj obwód, nawet jeśli to tylko szybka czynność.
- Jeśli planujesz ściemniacz, sprawdź zgodność z LED i samą oprawą.
Tak ustawiony montaż jest prosty, estetyczny i bezpieczny: trzy żyły z sufitu wystarczą do poprawnego zasilenia żyrandola na trzy punkty świetlne, o ile nie myli się funkcji przewodów i nie próbuje zgadywać zamiast mierzyć.
