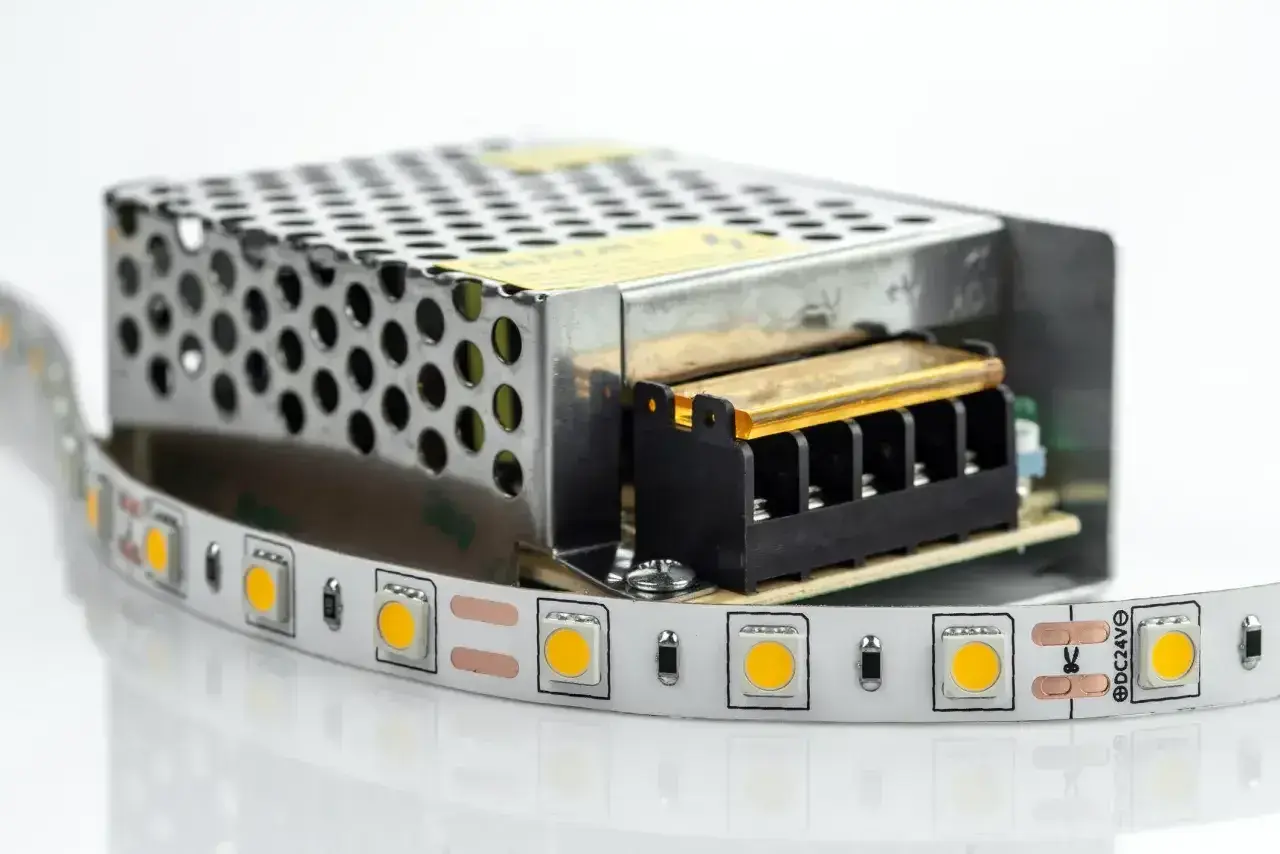

Podłączenie zasilacza LED - Jak zrobić to bezpiecznie i dobrze?

Bezpieczne podłączenie zasilacza LED zaczyna się nie od przewodu, tylko od rozpoznania urządzenia: czy pracuje jako zasilacz stałonapięciowy 12/24 V, czy jako driver stałoprądowy, i czy w ogóle wolno go łączyć bezpośrednio z siecią 230 V. W praktyce to właśnie ten etap decyduje, czy światło będzie działało stabilnie, czy po kilku minutach zacznie migać albo przegrzewać się. Poniżej pokazuję, jak podłączyć zasilacz led do prądu w sposób bezpieczny, logiczny i zgodny z typem instalacji.

Najpierw rozróżnij zasilacz stałonapięciowy i stałoprądowy

Ja zawsze zaczynam od etykiety. Jeśli widzę wyjście 12 V DC albo 24 V DC, mam do czynienia ze zasilaczem stałonapięciowym, który najczęściej pracuje z taśmami LED, modułami i liniami niskonapięciowymi. Jeśli na obudowie pojawia się np. 350 mA, 500 mA albo 700 mA, to jest driver stałoprądowy i jego nie wolno traktować jak uniwersalnego zasilacza do wszystkiego.

W praktyce nie zamieniam tych systemów między sobą. Taśma 24 V nie zadziała poprawnie na driverze stałoprądowym, a moduł LED przewidziany na konkretny prąd może szybko ulec uszkodzeniu, jeśli dostanie niewłaściwe napięcie. Gdy już wiem, z jakim typem urządzenia pracuję, przechodzę do samego połączenia przewodów i kolejności działań.

Jak wygląda bezpieczne podłączenie krok po kroku

Najprostszy schemat jest banalny, ale diabeł siedzi w szczegółach. Zasada, której trzymam się zawsze, jest jedna: najpierw odłączam zasilanie, potem sprawdzam oznaczenia, a dopiero na końcu podłączam przewody. Przy instalacjach LED ten porządek oszczędza większość błędów.

1. Wyłącz obwód i zabezpiecz go przed przypadkowym włączeniem.
2. Sprawdź schemat na obudowie zasilacza albo w instrukcji. Nie zakładaj, że każdy model ma identyczne zaciski.
3. Zamocuj zasilacz tak, aby miał przepływ powietrza. W zabudowie zostawiam zwykle około 10-15 cm wolnej przestrzeni wokół urządzenia, jeśli konstrukcja na to pozwala.
4. Podłącz stronę sieciową do wejścia AC: faza do L, neutralny do N, a przewód ochronny do PE, jeśli urządzenie i oprawa tego wymagają.
5. Podłącz stronę LED do wyjścia DC zgodnie z polaryzacją. W stałonapięciowych układach to zwykle plus i minus.
6. Uruchom i obserwuj pracę przez kilka minut. Szukam migotania, buczenia, nadmiernego grzania i problemów z równomiernością światła.

Przy modernizacji starszych opraw dochodzi jeszcze jeden krok: usunięcie lub obejście starego osprzętu, jeśli taki przewiduje instrukcja dla danego retrofit-u. Nie zostawiam statecznika, kondensatora czy innych elementów „na wszelki wypadek”, bo to właśnie one często psują działanie nowego źródła światła. Sam schemat jest prosty, ale najwięcej pomyłek powstaje przy identyfikacji przewodów, więc dalej rozbijam to na czynniki pierwsze.

Który przewód podłączyć do L, N i PE

Na stronie 230 V nie improwizuję z kolorami. W typowej instalacji w Polsce przewód fazowy to najczęściej brązowy, neutralny jest niebieski, a ochronny ma barwę zielono-żółtą. W praktyce oznaczenia na zasilaczu są ważniejsze niż sam kolor kabla, bo w starszych instalacjach można spotkać nietypowe prowadzenie przewodów i wtedy zgadywanie jest najgorszym pomysłem.

• L - przewód fazowy, czyli zasilanie robocze.
• N - przewód neutralny.
• PE - przewód ochronny, obowiązkowy w metalowych oprawach i tam, gdzie producent go przewidział.
• + i - - polaryzacja po stronie wyjścia DC, ważna zwłaszcza w taśmach i modułach LED.

Jeśli zasilacz ma klasę II i nie posiada zacisku PE, nie próbuję „na siłę” dodawać uziemienia do punktu, który nie jest do tego przewidziany. Z kolei po stronie niskiego napięcia nie mylę wyjścia LED z wejściem sieciowym, bo to najkrótsza droga do uszkodzenia drivera. Gdy przewody są już poprawnie rozpoznane, o trwałości instalacji zaczyna decydować głównie dobór mocy i zapas obciążenia.

Jak dobrać moc i zostawić zapas

To miejsce, w którym wiele osób popełnia pozornie drobny błąd: wybiera zasilacz „na styk”. W praktyce wolę zostawić 10-20% zapasu mocy, a przy zamkniętych wnękach, meblach i ciepłych zabudowach nawet więcej. Taki margines zmniejsza temperaturę pracy i wydłuża żywotność całego układu.

Przy dłuższych odcinkach taśmy LED patrzę nie tylko na sumę watów, ale też na spadek napięcia. Jeśli linia ma kilka metrów, a końce świecą wyraźnie słabiej, zwykle pomaga zasilenie z dwóch stron albo grubszy przewód. W driverach stałoprądowych ważniejsza od samej mocy jest zgodność prądu oraz zakresu napięcia pracy, bo tam nie wolno „dobierać na oko”. Gdy moc i typ są już rozsądnie dobrane, zostają błędy montażowe, które potrafią zepsuć nawet dobrą konfigurację.

Najczęstsze błędy, które kończą się migotaniem albo awarią

Najczęściej widzę te same pomyłki, tylko w różnych dekoracjach. Niektóre kończą się natychmiastową awarią, inne wychodzą dopiero po kilku tygodniach, kiedy instalacja zaczyna pulsować albo robi się podejrzanie ciepła.

• Podłączenie taśmy 12/24 V do drivera stałoprądowego - układ nie pracuje stabilnie i może się uszkodzić.
• Pomylenie strony AC z DC - wejście sieciowe i wyjście LED nie są zamienne.
• Brak zgodności ze ściemniaczem - zwykły regulator fazowy nie zawsze współpracuje z każdym driverem.
• Zbyt mała obudowa lub brak wentylacji - ciepło skraca żywotność zasilacza, a czasem uruchamia zabezpieczenie termiczne.
• Odwrócona polaryzacja po stronie LED - w wielu układach światło po prostu nie ruszy.
• Pozostawienie starego osprzętu po modernizacji - zwłaszcza w oprawach po świetlówkach, gdzie statecznik nie zawsze ma zostać na miejscu.

Do tego dochodzi jeszcze kwestia środowiska pracy. Jeśli zasilacz ma pracować w ciepłej, szczelnej wnęce albo na zewnątrz, nie zakładam automatycznie, że wysoka klasa szczelności rozwiązuje wszystko. Nawet obudowa IP67 nie zwalnia z montażu w miejscu, które odpowiada zaleceniom producenta. Kiedy w grę wchodzą trudniejsze warunki, przechodzę do decyzji, czy w ogóle warto robić to samodzielnie.

Kiedy montaż lepiej oddać elektrykowi

Są sytuacje, w których samodzielny montaż jest po prostu słabym pomysłem. Jeśli nie da się jednoznacznie ustalić, czy oprawa była zasilana bezpośrednio, przez statecznik elektromagnetyczny, czy przez układ elektroniczny, lepiej zatrzymać się na diagnozie. Podobnie przy łazienkach, strefach wilgotnych, zabudowach meblowych i instalacjach z nietypowym sterowaniem, bo tam drobny błąd szybko zamienia się w problem serwisowy.

W modernizowanych oprawach po świetlówkach sprawa bywa jeszcze bardziej wymagająca. Trzeba wiedzieć, co zostaje, co ma być usunięte i czy nowy element faktycznie pasuje do danego układu. Jeśli dochodzi DALI, 0-10 V, sterowanie grupowe albo kilka driverów w jednym obwodzie, w praktyce wolę zostawić temat osobie, która regularnie robi takie instalacje. Koszt jednego nieudanego montażu zwykle przewyższa oszczędność z pracy „na własną rękę”.

To samo dotyczy uszkodzonych przewodów, śladów przegrzania, nadtopionych złączek i opraw, które już wcześniej działały niestabilnie. W takich przypadkach nie szukam skrótów, tylko najpierw przyczyny. Po poprawnym montażu i tak robię jeszcze końcowe testy, bo to one pokazują, czy instalacja będzie trwała, a nie tylko uruchomiona.

Co sprawdzam po pierwszym uruchomieniu, zanim zamknę oprawę

Po włączeniu światła nie kończę pracy od razu. Daję instalacji kilka minut i patrzę, czy wszystko zachowuje się przewidywalnie. Brak migotania, równomierna jasność i umiarkowana temperatura obudowy to podstawowe sygnały, że układ został dobrany sensownie.

• Światło zapala się od razu i nie pulsuje po starcie.
• Zasilacz nie wydaje buczenia ani syczenia.
• Obudowa robi się ciepła, ale nie parzy i nie pachnie plastikiem.
• Przewody nie są naprężone, a złącza siedzą pewnie.
• W dłuższych liniach nie widać wyraźnego spadku jasności na końcach.

Jeśli coś mnie niepokoi, wracam do etapu doboru mocy, polaryzacji albo wentylacji. W instalacjach LED najczęściej wygrywa nie „najmocniejsze” rozwiązanie, tylko najlepiej dobrane do realnych warunków. Gdy trzymam się tej zasady, podłączenie jest proste, a cała oprawa działa bez nerwów dużo dłużej.
