Jak podłączyć lampę - L, N, PE? Bezpieczny poradnik

Podłączenie oprawy oświetleniowej wydaje się prostą robotą, ale w praktyce decydują o niej trzy rzeczy: poprawne rozpoznanie przewodów, bezpieczne odcięcie zasilania i zgodność samej lampy z instalacją. Poniżej pokazuję, jak podłączyć lampę bez zgadywania po kolorach kabli, jak przygotować punkt świetlny i kiedy lepiej przerwać montaż, zamiast ryzykować zwarcie albo porażenie prądem.

Zanim zaczniesz, sprawdź typ oprawy i instalacji

Najpierw rozpoznaj, z czym w ogóle pracujesz. Inaczej podłącza się lekką plafonierę LED, inaczej metalowy żyrandol, a jeszcze inaczej oprawę z dwoma niezależnymi obwodami albo z zewnętrznym driverem. W praktyce patrzę na dwa elementy: oznaczenia na lampie oraz liczbę i stan przewodów wychodzących z sufitu.

Oprawa klasy I czy klasy II

Oprawa klasy I ma zwykle zacisk ochronny PE i potrzebuje przewodu żółto-zielonego. To dotyczy zwłaszcza metalowych konstrukcji, w których ochrona przed porażeniem opiera się także na uziemieniu. Oprawa klasy II jest podwójnie izolowana, więc nie ma zacisku PE i nie wolno go do niej „na siłę” dopinać. Symbol dwóch kwadratów na obudowie to sygnał, że producent przewidział właśnie taki wariant.

Ile przewodów wychodzi z sufitu

W nowym mieszkaniu najczęściej spotkasz trzy żyły: fazę, neutralny i ochronny. W starszych instalacjach bywa tylko dwa przewody, a kolory potrafią odbiegać od dzisiejszego standardu. Nie zakładam więc z góry, że niebieski zawsze jest neutralny, a brązowy zawsze fazowy. Kolor traktuję jako wskazówkę, a nie dowód.

Gdy mam już pewność co do typu lampy i układu przewodów, przechodzę do przygotowania stanowiska. To właśnie ten etap najczęściej odróżnia spokojny montaż od nerwowego szukania problemu po fakcie.

Przygotuj bezpieczne warunki pracy

Odłączenie światła na ścianie nie wystarczy. Ja zawsze wyłączam odpowiedni bezpiecznik w rozdzielnicy i zabezpieczam go przed przypadkowym załączeniem. Potem sprawdzam brak napięcia dwubiegunowym testerem, bo to jedyny sensowny sposób, żeby nie ufać wyłącznie opisowi obwodu albo pamięci domowników.

• Wyłącz odpowiedni obwód w rozdzielnicy.
• Sprawdź testerem każdy przewód w punkcie lampy.
• Przygotuj wkrętaki izolowane, złączki instalacyjne, drabinę i latarkę.
• Obejrzyj przewody pod kątem uszkodzeń, nadpaleń i zbyt krótkich żył.
• Upewnij się, że hak, kołki lub listwa montażowa utrzymają ciężar oprawy.

W tej chwili warto też ocenić samą puszkę i przewody. Jeśli izolacja jest krucha, przewody są aluminiowe albo końcówki były już kilka razy skręcane i rozkręcane, nie próbuję „uratować” montażu na skróty. Bezpieczny punkt świetlny zaczyna się od dobrego przygotowania, dopiero potem ma sens samo łączenie przewodów.

Montaż oprawy krok po kroku

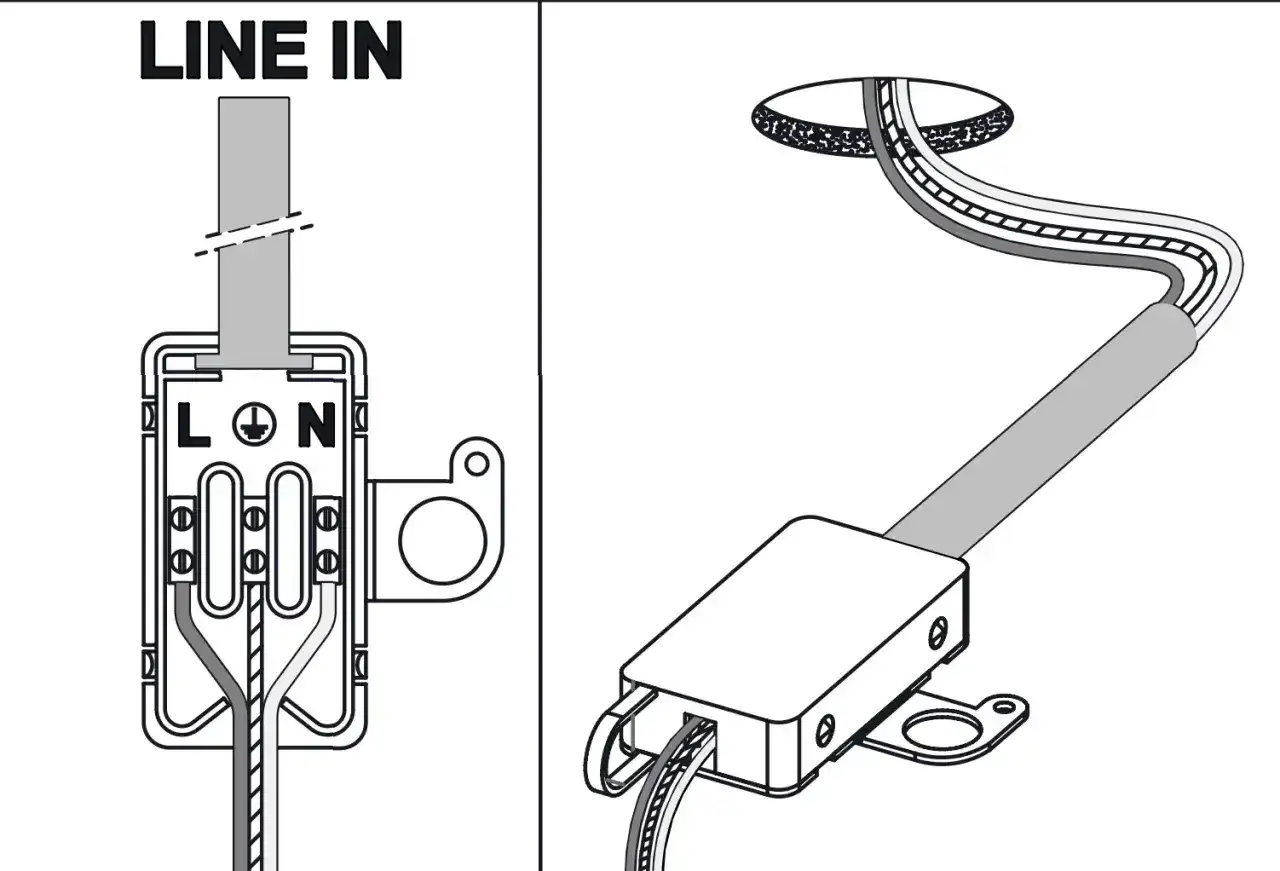

W większości domowych opraw schemat jest podobny: łączysz L z fazą, N z neutralnym, a PE z ochronnym, jeśli jest przewidziany. Samo działanie jest proste, ale liczy się porządek i dokładność. Dobre złączki, wyraźne oznaczenia i brak naprężenia przewodów robią większą różnicę niż „siłowe” dociśnięcie wszystkiego pod klosz.

1. Odczytaj oznaczenia na oprawie i porównaj je z przewodami wychodzącymi z sufitu.
2. Włóż żyły do odpowiednich zacisków lub złączek, bez pozostawiania gołej miedzi na zewnątrz.
3. Jeśli oprawa ma metalowy korpus i zacisk PE, podłącz przewód ochronny jako pierwszy lub jeden z pierwszych.
4. Zamocuj listwę, uchwyt albo hak zgodnie z wagą lampy i rodzajem stropu.
5. Ułóż przewody tak, aby nie były zgniecione przez obudowę ani skręcone pod ostrym kątem.
6. Załóż klosz, osłonę lub moduł dekoracyjny dopiero wtedy, gdy połączenia są pewne i stabilne.
7. Włącz zasilanie i sprawdź działanie światła oraz wyłącznika.

Przeczytaj również: Jak podłączyć żyrandol na 3 żarówki (3 przewody) - Poradnik

Gdy lampa ma dwa niezależne obwody

W żyrandolach z dwoma sekcjami światła często pojawiają się dodatkowe przewody fazowe, zwykle opisane jako L1 i L2 albo oznaczone osobno w instrukcji. To przydatne rozwiązanie, bo pozwala włączać połowę lub całość oprawy z jednego miejsca. Trzeba jednak zachować dyscyplinę: nie mostkuję przewodów „na oko” i nie zgaduję, która żyła zasila którą sekcję.

Jeżeli instrukcja producenta pokazuje konkretny układ zacisków, trzymam się właśnie jej, a nie domysłów. Przy oprawach LED z wbudowanym zasilaczem szczególnie ważne jest też, żeby nie upychać drivera w zamkniętej przestrzeni bez przewiewu, jeśli producent tego nie dopuszcza. Dobrze zrobiony montaż po prostu działa od razu i nie wymaga późniejszego poprawiania.

Najczęstsze błędy, które kończą się zwarciem albo luźnym stykiem

Przy podłączaniu lampy najwięcej problemów widzę nie w samym schemacie, tylko w pośpiechu. Błąd nie zawsze daje o sobie znać od razu. Czasem lampa świeci, ale po kilku dniach zaczyna migać, brzęczeć albo wybija zabezpieczenie przy każdym włączeniu.

• Łączenie przewodów wyłącznie po kolorach, bez pomiaru.
• Skręcanie żył „na śrubokręt” i owijanie ich taśmą zamiast użycia złączki.
• Wpinanie przewodu ochronnego do N albo odwrotnie.
• Zostawienie zbyt krótkich żył pod napięciem i naciąganie ich do oporu.
• Brak odciążenia przewodu przy cięższej oprawie.
• Montowanie metalowej lampy bez skutecznego PE.
• Ignorowanie oznak przegrzania, nadpalenia lub zapachu izolacji.

Osobny problem to stare instalacje, w których ktoś wcześniej już coś przerabiał. W takich miejscach kolory przewodów bywają mylące, a neutralny potrafi wyglądać jak faza i odwrotnie. Jeśli po sprawdzeniu nadal nie mam jasności, nie traktuję tego jako zagadki do rozwiązania „na próbę”, tylko jako sygnał ostrzegawczy.

Kiedy trzeba przerwać pracę i wezwać elektryka

Są sytuacje, w których samodzielny montaż przestaje być rozsądny. W praktyce zatrzymuję się zawsze wtedy, gdy instalacja nie pasuje do oprawy albo gdy w punkcie świetlnym widać ślady wcześniejszych uszkodzeń. Dotyczy to szczególnie starych mieszkań, wilgotnych pomieszczeń i ciężkich opraw montowanych do niepewnego podłoża.

• W suficie są tylko dwa przewody, a lampa wymaga ochronnego PE.
• Przewody mają nietypowe kolory albo ktoś wcześniej je już przerabiał.
• Widzisz nadtopienia, czarny nalot, kruchą izolację lub luźne zaciski.
• Oprawa jest ciężka, ma zasilacz zewnętrzny albo kilka obwodów sterowanych osobno.
• Montujesz lampę w łazience, na balkonie lub w innym miejscu o podwyższonej wilgotności.
• Po włączeniu zabezpieczenie od razu wybija, a lampa nie startuje stabilnie.

Do takich prac najlepiej podchodzić z chłodną oceną, nie z uporem. Jeśli sama wymiana oprawy wymaga przeróbki przewodów w puszce, dołożenia nowego punktu albo rozpoznania starego układu TN-C, to już nie jest prosty montaż, tylko ingerencja w instalację. W takiej sytuacji fachowiec oszczędza czas, ale przede wszystkim ogranicza ryzyko.

Co sprawdzić po pierwszym uruchomieniu lampy

Po zamknięciu obudowy nie kończę pracy od razu. Jeszcze przez kilka minut obserwuję, czy światło świeci stabilnie, czy nic nie brzęczy i czy obudowa nie nagrzewa się nienaturalnie szybko. Przy oprawach LED zwracam uwagę także na migotanie, bo ono często zdradza problem z połączeniem albo niezgodny ściemniacz.

• Światło zapala się od razu i nie gaśnie po poruszeniu przewodem.
• Włącznik działa płynnie, bez trzasków i przerywania.
• Oprawa siedzi sztywno, bez luzu na uchwycie lub haku.
• Nie czuć zapachu przegrzanej izolacji ani plastiku.
• W przypadku LED driver nie jest ściśnięty, zakryty lub nadmiernie nagrzany.

Przy późniejszym serwisie trzymam się tej samej zasady: najpierw odłączam zasilanie, potem zdejmuję osłonę i dopiero wtedy zaglądam do wnętrza oprawy. To szczególnie ważne przy nowoczesnych lampach z wbudowanym modułem LED, bo tam nie wymienia się po prostu „żarówki”, tylko kontroluje cały układ. Jeśli po montażu wszystko działa cicho, równo i bez grzania, mam pewność, że instalacja została wykonana tak, jak powinna.
