Awaria oprawy ze świetlówką rzadko zaczyna się od samego statecznika. Częściej winna jest lampa, zapłonnik, luźny styk albo przegrzanie w oprawie, więc dobra diagnostyka oszczędza czas i pieniądze.
W tym tekście pokazuję, jak rozpoznać typ układu, bezpiecznie go sprawdzić i odróżnić usterkę statecznika od problemu w świetlówce lub okablowaniu. Skupię się na praktyce serwisowej, bo właśnie ona najczęściej decyduje, czy naprawa kończy się po 10 minutach, czy po niepotrzebnej wymianie części.
Najkrótsza droga do diagnozy prowadzi od lampy, przez starter, do statecznika
- Najpierw wykluczam świetlówkę, zapłonnik i styki, bo to one najczęściej dają objawy podobne do awarii statecznika.
- Przed pomiarem odłączam zasilanie, sprawdzam brak napięcia i robię zdjęcie przewodów przed demontażem.
- W układach z zapłonnikiem zaczynam od elementów eksploatacyjnych, a w elektronicznych od zasilania i oględzin modułu.
- Czernienie końców lampy, luźne gniazda, wilgoć i ślady przegrzania zwykle wskazują przyczynę szybciej niż sam pomiar omomierzem.
- Jeśli statecznik ma przepalenia, pęknięcia lub wyraźne uszkodzenia termiczne, najczęściej wymiana jest rozsądniejsza niż dalsze próby naprawy.
Najpierw wyklucz lampę, starter i styk
Ja zaczynam od objawów, bo one zwykle od razu zawężają pole poszukiwań. Migotanie przy starcie, buczenie, długi rozruch czy czerniejące końce rurki nie znaczą automatycznie awarii statecznika, ale podpowiadają, gdzie szukać.
| Objaw | Co to zwykle oznacza | Co sprawdzić najpierw |
|---|---|---|
| Lampa miga i po chwili gaśnie | Zużyta świetlówka, zapłonnik albo słaby styk w oprawce | Końcówki lampy, starter, gniazda, przewody |
| Oprawa buczy lub brzęczy | Stary statecznik magnetyczny albo przeciążenie układu | Tabliczkę znamionową, moc lampy, stan przewodów i obudowy |
| Lampa startuje długo albo świeci nierówno | Wyczerpująca się świetlówka, problem z żarnikami lub elektroniką zapłonu | Lampę, starter, styki, a potem statecznik |
| Końce rurki są mocno poczerniałe | Zużycie elektrody lub koniec życia świetlówki | Wymianę lampy i kontrolę oprawki |
| Nic się nie dzieje po włączeniu | Brak zasilania, uszkodzenie układu albo przerwany obwód | Napięcie na wejściu, bezpiecznik, przewody, statecznik |
W praktyce wiele awarii okazuje się prostszych, niż sugeruje sam brak światła. Dopiero gdy podstawowe elementy nie tłumaczą problemu, przechodzę do samego układu zapłonowego.
Zadbaj o bezpieczeństwo i przygotuj prosty zestaw do pomiaru
Przy instalacji 230 V nie ma sensu skracać tej części. Wyłącz zasilanie na bezpieczniku, sprawdź brak napięcia testerem i odczekaj chwilę, bo w oprawie mogą być jeszcze elementy, które przez moment trzymają ładunek lub resztkowe napięcie.- Multimetr z pomiarem napięcia i rezystancji.
- Tester bezdotykowy do szybkiego potwierdzenia braku napięcia.
- Śrubokręt lub wkrętak do demontażu osłony i statecznika.
- Telefon do zrobienia zdjęcia połączeń przed odpięciem przewodów.
- Zapasowa świetlówka lub starter, jeśli oprawa korzysta z klasycznego układu z zapłonnikiem.
Jeśli widzisz wilgoć, osmoloną izolację albo zapach przegrzania, traktuję to jako ostrzeżenie, a nie detal kosmetyczny. Taka oprawa wymaga nie tylko wymiany części, ale też sprawdzenia przyczyny, inaczej usterka wróci bardzo szybko.
Gdy masz już bezpieczny dostęp do oprawy, można przejść do właściwej diagnostyki i rozdzielić układ magnetyczny od elektronicznego.
Jak sprawdzić statecznik świetlówki krok po kroku
Tu liczy się kolejność. Najpierw identyfikuję typ układu, potem oglądam połączenia, a dopiero na końcu wykonuję pomiary. W serwisie to oszczędza najwięcej czasu, bo pozwala uniknąć testowania złego elementu.
Najpierw rozpoznaj typ układu
Jeśli w oprawie jest osobny starter, najpewniej masz starszy układ z statecznikiem magnetycznym, czyli klasycznym dławikiem ograniczającym prąd. W nowszych oprawach z elektroniką starter zwykle nie występuje, bo funkcję zapłonu przejmuje statecznik elektroniczny, często oznaczany jako HF lub ECG.
| Cecha | Statecznik magnetyczny | Statecznik elektroniczny |
|---|---|---|
| Starter | Zwykle osobny, łatwo dostępny | Najczęściej brak osobnego startera |
| Budowa | Cięższy, prostszy, oparty na cewce | Lżejszy moduł z elektroniką wysokiej częstotliwości |
| Typowe objawy | Buczenie, migotanie przy starcie, wrażliwość na zużyty starter | Cichy start, ale przy awarii często całkowity brak zapłonu |
| Praktyka serwisowa | Najpierw lampa i starter, potem sam dławik | Najpierw zasilanie, oględziny i zgodność układu, potem wymiana modułu |
Sprawdź tabliczkę i stan mechaniczny
Na etykiecie statecznika szukam zgodności między typem lampy, mocą, liczbą oprawionych świetlówek i napięciem zasilania. To ważniejsze, niż się wydaje, bo źle dobrany statecznik potrafi dawać objawy identyczne jak awaria. Oglądam też obudowę: przypalenia, pęknięcia, ślady stopienia izolacji, odbarwienia i wyraźne przegrzanie traktuję jako realny sygnał ostrzegawczy.
Jeśli oprawa jest dwuświetlówkowa, zwracam szczególną uwagę na schemat połączeń. W takich układach pomyłki w okablowaniu zdarzają się częściej niż sama awaria modułu.
Wykonaj pomiar na układzie magnetycznym
W klasycznej oprawie z zapłonnikiem najpierw sprawdzam świetlówkę i starter, bo to elementy eksploatacyjne i tańsze od statecznika. Jeśli lampa ma czarne końce albo uszkodzone piny, wymieniam ją bez długich rozważań. W lampach fluorescencyjnych rezystancja między dwoma pinami jednego trzonka zwykle mieści się w przybliżeniu w zakresie 1-50 Ω, zależnie od typu lampy.
Gdy lampy i starter są sprawne, można wrócić do dławika. Wtedy szukam ciągłości uzwojenia i porównuję odczyt z tym, czego można oczekiwać po podobnym, sprawnym egzemplarzu. Jeśli omomierz pokazuje przerwę albo wynik skrajnie odbiegający od normy, statecznik jest podejrzany. Sama rezystancja nie zawsze daje pełen obraz, ale brak ciągłości zwykle jest wystarczającym argumentem do wymiany.
Przeczytaj również: Wymiana żarówki - Bezpiecznie i skutecznie w 5 krokach

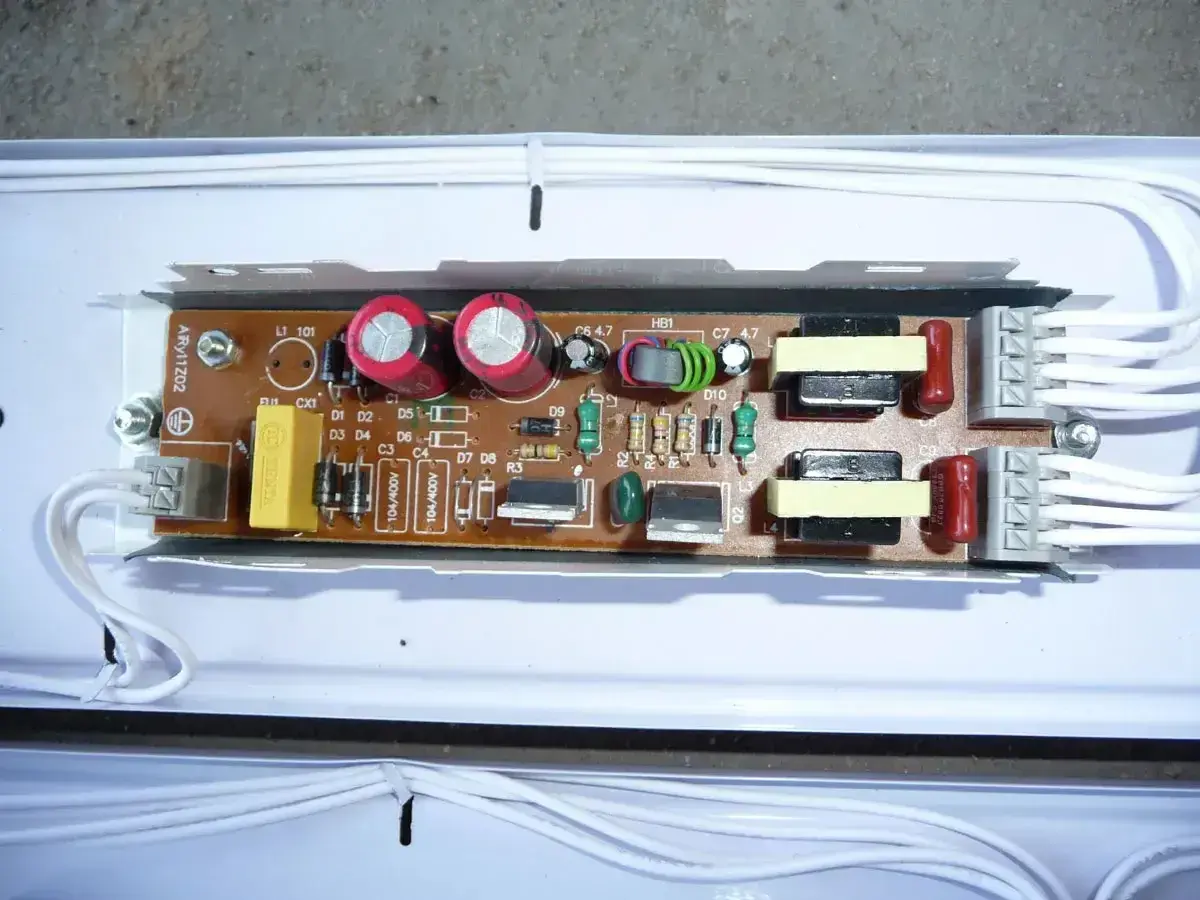

Przy elektronice nie testuj wyjścia „na ślepo”
W przypadku statecznika elektronicznego nie traktuję zwykłego multimetru jak uniwersalnej odpowiedzi na wszystko. Standardowy miernik nie pokaże sensownego wyniku po stronie lampy w HF, bo układ pracuje inaczej niż klasyczny dławik. W praktyce sprawdzam więc przede wszystkim napięcie na wejściu, zgodność elementów z opisem oraz stan obudowy i połączeń.
Jeśli zasilanie dochodzi, lampa i gniazda są sprawne, a oprawa nadal nie startuje, w elektronice najczęściej kończy się to wymianą modułu. To szybciej i bezpieczniej niż próby „przepychania” diagnozy miernikiem, który nie jest do tego typu testu przeznaczony.
Po takiej sekwencji zwykle już widać, czy problem leży w lampie, starterze, okablowaniu czy samym stateczniku. Następny krok to odczytanie wyniku bez nadinterpretacji.
Jak odczytać wyniki i uniknąć fałszywej diagnozy
Najwięcej błędów robi się wtedy, gdy jedna usterka przykrywa drugą. Zużyta świetlówka może wyglądać jak uszkodzony statecznik, a luźna oprawka potrafi symulować awarię elektroniki. Dlatego nie wyciągam wniosków po jednym objawie, tylko po całym zestawie sygnałów.
| Wynik | Najczęstszy wniosek | Co robię dalej |
|---|---|---|
| Nowa lampa działa po wymianie startera | Wina leżała w zapłonniku | Zostawiam nowy starter i obserwuję oprawę |
| Lampa ma czarne końce i słabo startuje | Świetlówka jest zużyta | Wymieniam lampę, a dopiero potem oceniam resztę układu |
| Napięcie dochodzi do oprawy, ale nic się nie dzieje | Problem po stronie statecznika, połączeń albo gniazd | Sprawdzam schemat, styki i sam moduł |
| Obudowa statecznika jest spuchnięta, przypalona lub mocno gorąca | Moduł jest uszkodzony termicznie | Wymieniam statecznik bez dalszego testowania |
| Brak napięcia na wejściu | Awaria zasilania, wyłącznika lub przewodów | Wracam do instalacji, nie do samej lampy |
W praktyce wynik pomiaru jest tylko częścią układanki. Jeśli objaw zmienia się po poruszeniu przewodów, lampy albo oprawki, problem często jest mechaniczny, a nie elektroniczny. To właśnie dlatego staranna diagnostyka jest ważniejsza niż szybka wymiana „na próbę”.
Gdy wyniki są już czytelne, warto jeszcze oddzielić wady samej świetlówki od problemów z zapłonnikiem i oprawką.
Kiedy winna jest świetlówka, a kiedy zapłonnik albo oprawka
W praktyce najwięcej fałszywych diagnoz robi zużyta świetlówka. Czarne końce, wyłamane bolce, słaby kontakt w gnieździe i luźne przewody potrafią zachowywać się dokładnie jak uszkodzony statecznik.
- Jeśli końcówki lampy są mocno poczerniałe, zaczynam od wymiany świetlówki.
- Jeśli oprawa ma osobny starter, a lampa miga i nie zapala się stabilnie, zapłonnik jest podejrzany numer jeden.
- Jeśli gniazdo ma zbyt duży luz, nowy statecznik nie rozwiąże problemu, bo przerwa pozostaje po stronie styków.
- W oprawach z dwiema świetlówkami sprawdzam obie lampy i zamieniam je miejscami, żeby wyłapać wadliwy egzemplarz.
- Jeśli rezystancja żarników jednej lampy jest przerwana, a druga wygląda poprawnie, nie wymieniam od razu całego układu.
Przy starszych oprawach z klasycznym zapłonnikiem często najszybciej i najtaniej działa prosta podmiana startera oraz lampy. To bardzo praktyczny test, bo eliminuje dwa najbardziej zużywalne elementy bez rozkręcania połowy oprawy.
Kiedy jednak elementy eksploatacyjne są już wykluczone, trzeba odpowiedzieć sobie na pytanie, czy naprawa jeszcze ma sens ekonomiczny.
Kiedy naprawa ma sens, a kiedy lepiej wymienić cały układ
Tu liczy się rachunek prosty: jeśli masz klasyczny układ z osobnym zapłonnikiem, często najpierw opłaca się wymienić najtańsze elementy. Gdy jednak statecznik elektroniczny ma przepalenia, puchniętą obudowę albo oprawa wraca z tą samą usterką po kilku tygodniach, wolę wymianę całego modułu niż kolejne półśrodki.| Sytuacja | Moja rekomendacja | Dlaczego |
|---|---|---|
| Pojedyncza awaria bez śladów przegrzania | Najpierw lampa i starter | To najszybsza i najtańsza weryfikacja |
| Statecznik buczy, grzeje się lub ma przebarwienia | Wymiana statecznika | Uszkodzenie termiczne zwykle nie naprawia się opłacalnie |
| Oprawa jest stara i często wraca z awarią | Rozważ modernizację lub wymianę całej oprawy | Serwis doraźny przestaje być ekonomiczny |
| Problem pojawia się po wilgoci albo w zabrudzonej oprawie | Usuń przyczynę środowiskową | Bez tego nowa część też szybko padnie |
W praktyce różnica między wymianą startera a statecznika to zwykle różnica między wydatkiem rzędu kilku złotych a kilkudziesięciu, więc warto zaczynać od najprostszej przyczyny. To nie znaczy, że tania część zawsze jest winna, ale bardzo często jest pierwszym sensownym testem.
Jeśli instalacja jest już wiekowa, słabo wentylowana albo narażona na wilgoć, czasem lepszym rozwiązaniem jest przesiadka na LED niż dalsze trzymanie się starego układu. Zanim jednak pójdziesz w modernizację, dobrze jest domknąć temat podstawowych błędów montażowych i serwisowych.
Co jeszcze sprawdzić, żeby usterka nie wróciła
Po samej wymianie części nie zamykam sprawy od razu. Zdarza się, że nowy statecznik padnie szybko nie dlatego, że był wadliwy, tylko dlatego, że oprawa miała zły montaż, słabe chłodzenie albo luźne połączenia.
- Sprawdzam zgodność typu lampy, mocy i schematu połączeń z tabliczką statecznika.
- Kontroluję uziemienie metalowej obudowy, zwłaszcza w oprawach klasy I.
- Oglądam, czy przewody nie są zbyt mocno upchane i czy oprawa ma odprowadzanie ciepła.
- W pomieszczeniach wilgotnych lub chłodnych upewniam się, że osprzęt jest do tego środowiska przeznaczony.
- Po montażu testuję oprawę kilka razy, bo problem często wychodzi dopiero przy kolejnym rozruchu.
Jeśli po tych krokach oprawa nadal nie startuje, nie dokładaj kolejnych prób na chybił trafił. W instalacjach 230 V najwięcej czasu i pieniędzy oszczędza spokojna kolejność: lampa, starter, styki, dopiero potem statecznik, a przy śladach przegrzania, wilgoci lub uszkodzonej izolacji sensowniejsza bywa wymiana całego układu niż dalsza diagnostyka „na włączonym”.
