Dobór przewodu do instalacji LED 12 V wygląda prosto tylko na papierze. W praktyce liczą się trzy rzeczy: moc obwodu, długość trasy i to, ile spadku napięcia jesteś w stanie zaakceptować bez przygasania końcówki taśmy. Poniżej pokazuję, jak dobrać przekrój kabla do montażu i serwisu tak, żeby instalacja świeciła równo, była bezpieczna i nie wymagała poprawek po zabudowie.
Najważniejsze zasady doboru przewodu do LED 12 V
- Do krótkich odcinków i małej mocy zwykle wystarcza 0,5 mm², ale nie traktuję tego jako uniwersalnego minimum.
- Do większości domowych instalacji LED 12 V najczęściej sprawdza się 0,75-1,0 mm².
- Przy mocniejszych sekcjach, dłuższych trasach i wyraźnym spadku jasności lepiej wejść w 1,5 mm² albo rozdzielić zasilanie.
- W 12 V ważniejszy od samego prądu jest spadek napięcia w całej pętli, czyli tam i z powrotem.
- W montażu wybieram miedzianą linkę, nie sztywny drut i nie tani przewód CCA.
- Przy dłuższych odcinkach często bardziej opłaca się dodać drugi punkt zasilania niż bez końca pogrubiać kabel.
Od czego naprawdę zależy dobór przewodu
W instalacjach niskonapięciowych 12 V nawet niewielki opór zaczyna mieć znaczenie. Ten sam kabel, który przy 230 V byłby bezproblemowy, przy LED-ach potrafi już dać zauważalne ściemnienie końca taśmy. Dlatego ja nie patrzę tylko na to, czy przewód „udźwignie prąd”, ale przede wszystkim na to, czy do odbiornika dotrze jeszcze właściwe napięcie.
Najważniejsze są cztery parametry: prąd obwodu, długość trasy, dopuszczalny spadek napięcia i jakość samej żyły. W praktyce przy LED-ach 12 V celuję zwykle w 3-5% spadku napięcia, a przy oświetleniu dekoracyjnym wolę trzymać się bliżej 3%. Im dłuższa trasa i im większa moc, tym szybciej pojawia się różnica między początkiem a końcem taśmy.
W obliczeniach liczy się też cała pętla przewodu, a nie tylko odcinek od zasilacza do taśmy. Prąd musi wrócić drugim żyłem, więc zbyt cienki kabel powoduje spadek napięcia po obu stronach obwodu. Od tego już tylko krok do liczenia przekroju bez zgadywania.
Jak policzyć przekrój przewodu bez zgadywania
Ja liczę to zawsze w tej samej kolejności. Najpierw z mocy obwodu wyciągam prąd, potem sprawdzam, jaki spadek napięcia jeszcze zaakceptuję, a na końcu porównuję to z przekrojem żyły i długością trasy. Dla miedzi przyjmuję orientacyjnie rezystywność 0,0175 Ω·mm²/m, co wystarcza do praktycznego doboru w domu i przy zabudowie meblowej.
- Oblicz prąd: I = P / 12. Jeśli taśma ma 60 W, obwód pobiera około 5 A.
- Przyjmij dopuszczalny spadek: zwykle 3-5%, czyli dla 12 V około 0,36-0,6 V.
- Policz opór przewodu: R = 0,0175 × 2L / S, gdzie L to odległość od zasilacza do LED, a S to przekrój w mm².
- Sprawdź spadek napięcia: U = I × R.
Przykład jest bardzo czytelny. Taśma 72 W pobiera 6 A. Jeśli zasilacz stoi 4 m od taśmy, przewód 1,0 mm² daje około 0,84 V spadku, czyli 7%. Ten sam odcinek na 1,5 mm² schodzi do około 0,56 V, czyli 4,7%. Właśnie dlatego przy mocniejszych liniach 1,0 mm² bywa już graniczne.
Takie liczenie od razu pokazuje też, kiedy problemem nie jest sam przewód, tylko zbyt długa trasa albo zbyt mały zapas po stronie zasilania. To prowadzi prosto do praktycznych przekrojów, których naprawdę używam w montażu.

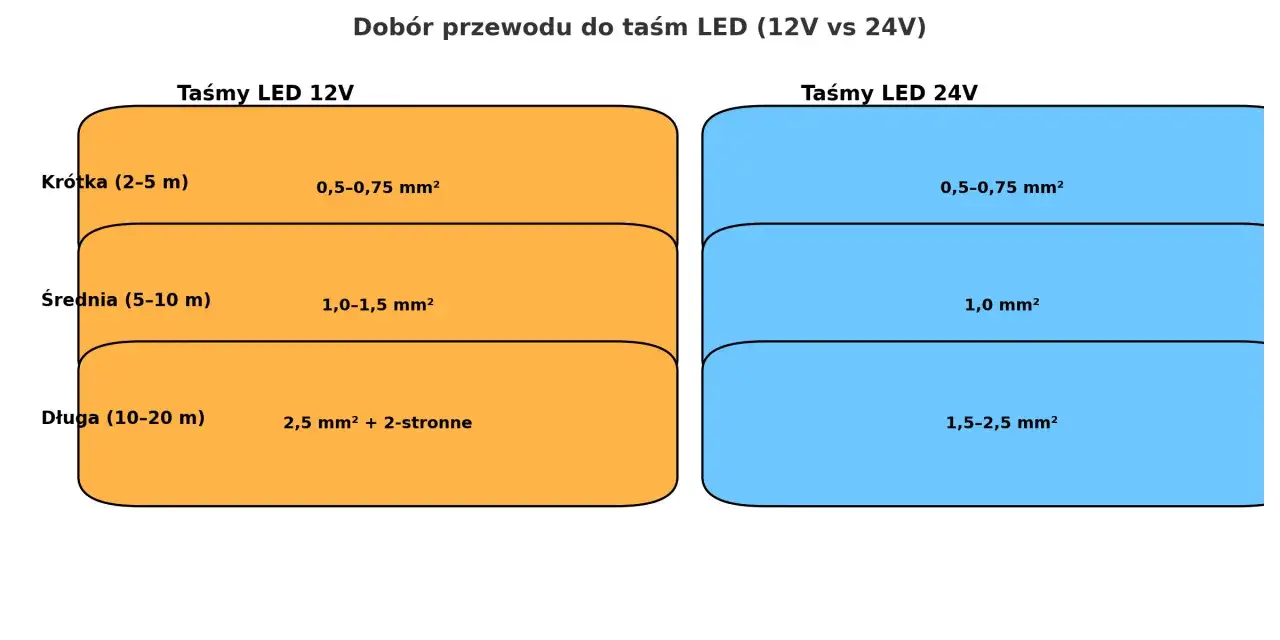

Jakie przekroje sprawdzają się w praktyce

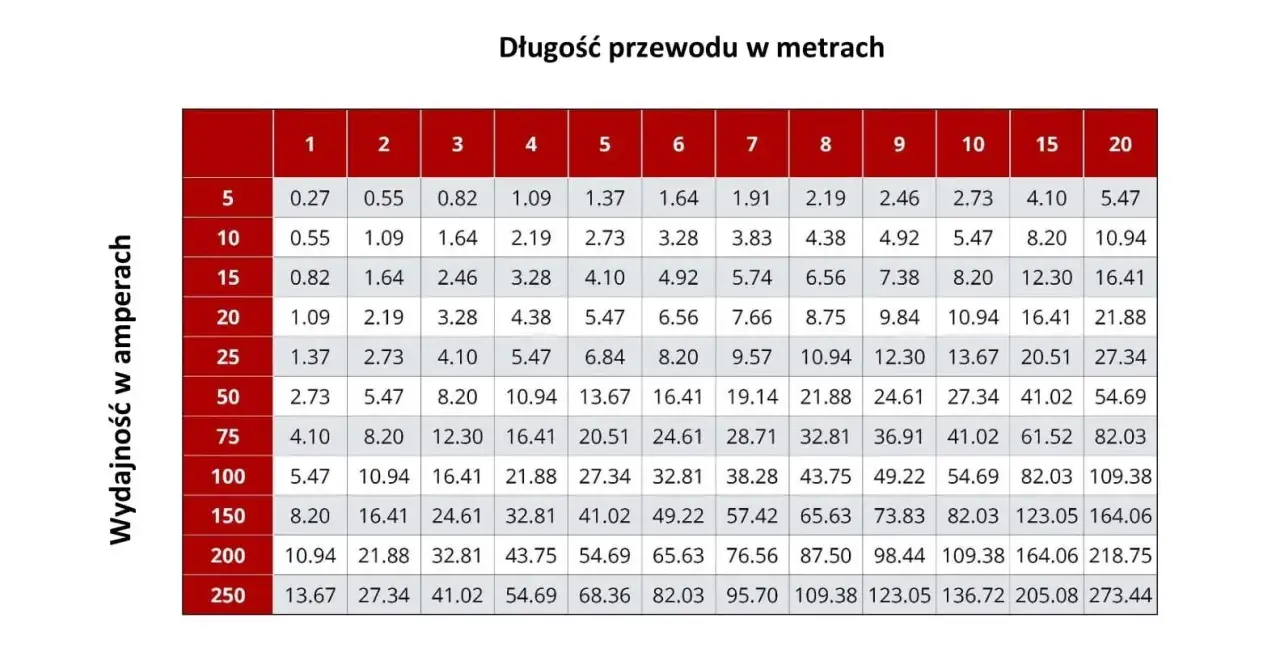

Poniższą tabelę traktuję jako punkt startowy, nie jako sztywną normę. Jeśli trasa jest dłuższa, po drodze masz kilka złączek albo instalacja pracuje na pełnej mocy, wybieram oczko wyżej. W LED-ach lepiej mieć lekki zapas niż walczyć z przygasaniem po zamknięciu zabudowy.
| Obciążenie i warunki | Praktyczny wybór | Kiedy to ma sens |
|---|---|---|
| Do 2 A, czyli do około 24 W | 0,5 mm² | Krótkie odcinki, wnęki, pojedyncze szafki, niewielkie profile. |
| 2-4 A, czyli 24-48 W | 0,75 mm² | Najczęstszy wybór do domowych taśm 12 V i większości prostych montażów. |
| 4-6 A, czyli 48-72 W | 1,0 mm² | Gdy moc rośnie, a odległość od zasilacza nie jest już symboliczna. |
| 6-10 A, czyli 72-120 W | 1,5 mm² | Mocniejsze sekcje, dłuższe dojazdy i instalacje, w których liczy się równy efekt na całej długości. |
| Powyżej 10 A | 2,5 mm² albo podział obwodu | Jeden ciąg zwykle przestaje być wygodny, a czasem także opłacalny montażowo. |
Jeśli mam wybrać jedno praktyczne minimum do typowego montażu meblowego, najczęściej ląduję przy 0,75 mm². 0,5 mm² rezerwuję dla małych obciążeń i naprawdę krótkich tras. Przy większej mocy szybciej opłaca się przejść na 1,0 lub 1,5 mm² niż później gasić problem większym zasilaczem.
Kolejny krok to nie tylko grubość, ale też sam typ przewodu, bo w instalacji LED liczy się wygoda prowadzenia, odporność na zginanie i jakość styków.
Jaki typ przewodu wybrać do montażu w meblach i profilach
Do taśm jednokolorowych
W prostym obwodzie wystarczy 2-żyłowa linka miedziana o dobranym przekroju. Ja wybieram linkę, bo łatwiej ją prowadzić w profilu, pod szafką i przy złączkach. Sztywny drut zostawiam raczej do stałych tras, gdzie nic się nie porusza i nie trzeba niczego później serwisować.
Do CCT, RGB i RGBW
Tu przewód dobieram do liczby kanałów: 3 żyły przy CCT, 4 przy RGB i 5 przy RGBW. W takich instalacjach wspólny plus potrafi nieść największy prąd, więc przekrój warto liczyć dla całego obwodu, a nie tylko dla jednego koloru. To drobny szczegół, ale właśnie on najczęściej odróżnia poprawny montaż od takiego, który po czasie zaczyna świecić nierówno.
Przeczytaj również: Dodatkowy punkt świetlny - jak zrobić to dobrze?
Izolacja i jakość żyły
Do spokojnych, niewysokich temperatur wystarczy PVC, ale przy miejscach narażonych na zginanie i cieplejszych profilach lepiej sprawdza się silikon. Zwracam też uwagę, czy to faktycznie miedź, a nie tani przewód CCA, czyli aluminium pokryte cienką warstwą miedzi. CCA ma wyższy opór, gorzej znosi zaciski i przy LED-ach szybciej wychodzi to spadkiem jasności.
Jeśli przewód ma przechodzić przez metalowe elementy, narożniki albo ruchome fragmenty zabudowy, wybieram wersję bardziej elastyczną i zostawiam niewielki zapas długości. To drobiazg, który potem bardzo ułatwia serwis. Gdy przewód jest już dobrany, trzeba jeszcze zdecydować, czy dociągać jeden obwód, czy rozdzielić zasilanie.
Kiedy lepiej rozdzielić zasilanie zamiast zwiększać kabel
Są projekty, w których pogrubianie przewodu przestaje mieć sens. Jeśli zasilacz jest daleko, taśma ma dużą moc albo chcesz zachować równą barwę na całej długości, lepiej zasilić obwód z dwóch stron albo podać napięcie w kilku punktach. To szczególnie ważne przy kuchniach, witrynach i długich listwach podszafkowych.
- Rozdzielam zasilanie, gdy pojedynczy odcinek wymaga już 1,5 mm² lub więcej, a trasa nadal jest długa.
- Rozdzielam zasilanie, gdy taśma ma około 5 m lub więcej przy 12 V.
- Rozdzielam zasilanie, gdy końcówka wyraźnie świeci słabiej niż początek.
- Rozdzielam zasilanie, gdy po drodze są sterownik, dimmer i kilka połączeń, które same wprowadzają dodatkowy opór.
Przy 12 V każdy dodatkowy metr kabla i każdy styk mają znaczenie. Jeśli widzę, że instalacja zaczyna robić się „na styk”, zwykle pytam nie o jeszcze grubszy przewód, tylko o sens przejścia na 24 V albo o podział obwodu. To często daje lepszy efekt niż dokładanie kolejnych milimetrów kwadratowych tylko po to, by ratować zbyt długą trasę.
Gdy układ jest już zaplanowany, zostaje jeszcze rzecz, o której wiele osób przypomina sobie dopiero po awarii: serwis i dostęp do połączeń.
Jak przygotować instalację, żeby dało się ją potem serwisować
Montaż kończy się dopiero wtedy, gdy da się do niego wrócić bez demolowania zabudowy. W praktyce najwięcej problemów robią nie same przewody, ale zbyt ciasne połączenia, brak opisu i brak miejsca na ewentualną wymianę odcinka. Ja zawsze zostawiam trochę zapasu, bo to oszczędza czas przy każdej późniejszej naprawie.
- Zostawiam 10-15 cm zapasu przewodu przy zasilaczu i przy taśmie.
- Oznaczam plus i minus, a przy większych instalacjach także kolejne sekcje.
- Nie chowam wszystkich połączeń bez dostępu, bo serwis bez dostępu zwykle kończy się rozbieraniem pół kuchni.
- Po montażu robię próbę na pełnej mocy przez 10-15 minut.
- Zapisuję przekrój przewodu, moc obwodu i model zasilacza, żeby po roku nie zgadywać, co zostało użyte.
- Jeśli wymieniam tylko fragment, nie zmniejszam przekroju „bo akurat taki został”, tylko trzymam ten sam lub większy.
W serwisie najczęściej nie psuje się sam kabel, tylko styk, złączka albo punkt lutowania. Dlatego przy naprawie patrzę nie tylko na parametry, ale też na mechanikę połączenia. Jeśli coś ma być schowane na lata, musi być jednocześnie dobrze dobrane i rozsądnie dostępne. Na końcu i tak wszystko sprowadza się do ostatniego testu przed zamknięciem zabudowy.
Co sprawdzam przed zamknięciem zabudowy
Przed oddaniem instalacji patrzę na trzy rzeczy: napięcie na początku i końcu obwodu, temperaturę złączek po kilkunastu minutach pracy i to, czy barwa nie zmienia się na końcu odcinka. Jeśli któryś z tych testów wypada słabo, wracam do przekroju albo dokładam punkt zasilania. To prostsze niż tłumaczenie po miesiącu, dlaczego taśma „niby działa, ale nie tak jak miała”.
- Sprawdzam, czy spadek napięcia mieści się w granicy 3-5%.
- Sprawdzam, czy zasilacz ma co najmniej 20-30% rezerwy mocy.
- Sprawdzam, czy przewody mają poprawną polaryzację i solidny styk.
- Sprawdzam, czy połączenia da się jeszcze obsłużyć bez rozkuwania zabudowy.
Jeśli mam odpowiedzieć najkrócej, to do krótkich i lekkich odcinków LED 12 V wybieram 0,5 mm², do większości domowych instalacji 0,75-1,0 mm², a przy mocniejszych liniach 1,5 mm² albo podział obwodu. W praktyce lepiej raz policzyć trasę i spadek napięcia, niż później walczyć z przygasaniem, którego nie da się już ukryć po zabudowie.
