Podłączenie żyrandola do trzech przewodów w suficie zwykle nie jest skomplikowane, ale wymaga jednego porządku: najpierw rozpoznanie przewodów, potem dopasowanie ich do oznaczeń w oprawie, a dopiero na końcu samo mocowanie. W tym tekście pokazuję, jak bezpiecznie odczytać układ L, N i PE, co zrobić ze starymi kolorami oraz kiedy trzeci przewód naprawdę ma znaczenie, a kiedy tylko myli. To praktyczny przewodnik dla kogoś, kto chce zamontować lampę poprawnie i bez zgadywania.
Najważniejsze zasady, zanim zaczniesz montaż
- Trzy przewody w suficie to najczęściej faza L, neutralny N i ochronny PE.
- Kolor pomaga, ale nie daje 100% pewności w starszych lub przerabianych instalacjach.
- Przed dotknięciem przewodów trzeba wyłączyć zasilanie i sprawdzić brak napięcia.
- W lampie klasy I przewód ochronny podłącza się obowiązkowo, a w klasie II zostaje on odizolowany w osobnej złączce.
- Jeśli żyrandol ma dwa obwody świecenia, trzy żyły z sufitu zwykle wystarczą tylko do jednego sterowania.
- Gdy przewody nie zgadzają się z oznaczeniami albo instalacja jest stara, lepiej przerwać pracę niż zgadywać.
Co oznaczają trzy przewody wychodzące z sufitu
W nowej instalacji trzy przewody przy punkcie oświetleniowym najczęściej oznaczają fazę L, neutralny N i przewód ochronny PE. W materiałach ZPE układ barw opisuje się standardowo tak: żółto-zielony to PE, niebieski to N, a brązowy, czarny albo szary to przewód fazowy. To jest dobry punkt wyjścia, ale nie wolno na nim poprzestać, bo w starszych mieszkaniach barwy bywają mylące po przeróbkach.
Ja przy takim montażu zawsze pamiętam o jednej rzeczy: kolor to wskazówka, nie dowód. Jeśli ktoś wcześniej wykorzystał przewód ochronny jako czynny albo zmienił układ przy wyłączniku, sama barwa nie wystarczy do bezpiecznego podłączenia.
| Przewód | Standardowa rola | Co z nim zrobić przy montażu |
|---|---|---|
| Niebieski | Neutralny N | Podłączyć do zacisku N w lampie |
| Żółto-zielony | Ochronny PE | Podłączyć do zacisku ochronnego albo odizolować, jeśli oprawa go nie wymaga |
| Brązowy, czarny lub szary | Faza L | Podłączyć do zacisku L, zwykle przez wyłącznik ścienny |
| Układ niezgodny z kolorami | Stara lub przerobiona instalacja | Najpierw pomiar, dopiero potem połączenie |
Jeśli zrozumiesz ten układ, dalszy montaż staje się prosty. Następny krok to sprawdzenie przewodów bez ryzykowania przypadkowego zwarcia.
Jak sprawdzić przewody, zanim cokolwiek skręcisz
Zanim dotkniesz złączek, wyłącz właściwy bezpiecznik lub rozłącznik główny i sprawdź, czy w punkcie sufitowym naprawdę nie ma napięcia. ZPE przypomina, że przy pracy z instalacją trzeba odłączyć zasilanie i upewnić się, że element nie jest pod napięciem. Ja do takich czynności wolę dwubiegunowy tester napięcia, bo daje pewniejszy odczyt niż zwykła neonówka.
Jeśli przewody są stare, bez czytelnych kolorów albo były już przerabiane, nie opieraj się wyłącznie na pamięci z poprzedniego montażu. Zrób zdjęcie układu przed rozłączeniem, oznacz żyły taśmą i zostaw sobie prosty porządek: który przewód był gdzie, jaki miał kolor, do którego zacisku prowadził. To drobiazg, ale właśnie on najczęściej ratuje czas.
- Odłącz zasilanie i upewnij się, że nikt nie załączy go przypadkowo.
- Sprawdź każdy przewód osobno testerem.
- Nie ufaj samemu kolorowi w starej instalacji.
- Jeśli na żółto-zielonym pojawia się napięcie, przerwij pracę.
- Gdy nie masz pewności, zostaw identyfikację elektrykowi.
Gdy przewody są już rozpoznane, można przejść do samego podłączenia bez zgadywania i bez zbędnych ruchów.
Jak podłączyć żyrandol krok po kroku

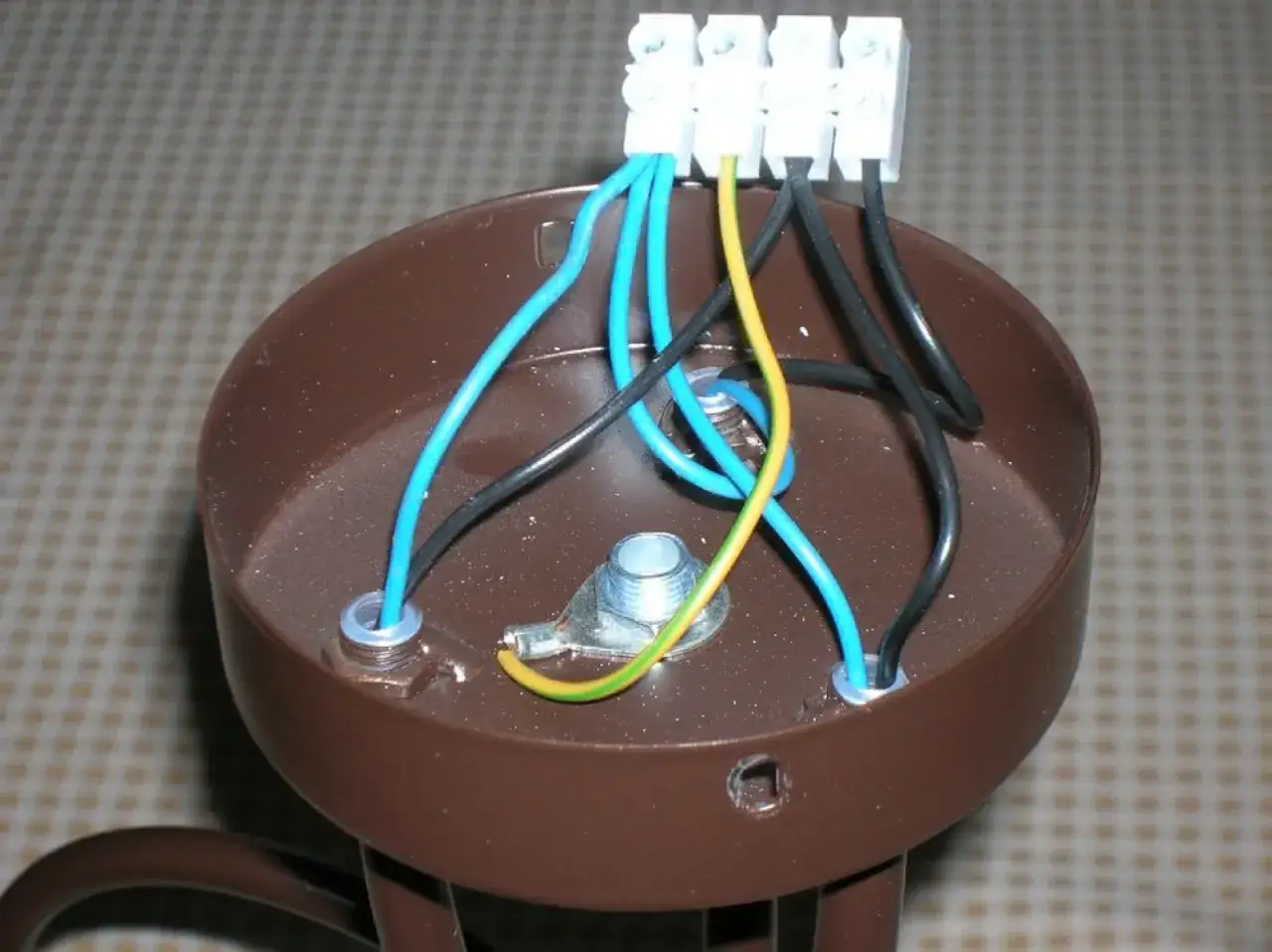

Sam montaż robię zawsze w tej samej kolejności, bo taka sekwencja minimalizuje błędy i pozwala szybko zauważyć pomyłkę. Najpierw sprawdzam oznaczenia w lampie, potem dopiero łączę przewody. W praktyce szukam zacisków opisanych jako L, N i PE albo symbolu uziemienia.
- Znajdź w oprawie zaciski i porównaj je z przewodami wychodzącymi z sufitu.
- Połącz przewód niebieski z zaciskiem N.
- Połącz przewód fazowy z sufitu z zaciskiem L w lampie.
- Przewód żółto-zielony podłącz do zacisku ochronnego PE, jeśli oprawa go ma.
- Jeśli używasz złączek sprężynowych, wsuwaj żyły do końca, bez gołej miedzi na zewnątrz.
- Przy przewodach linkowych zastosuj tulejki kablowe, czyli małe końcówki chroniące wielodrutową żyłę przed zgnieceniem przez zacisk.
- Schowaj połączenia w podsufitce tak, żeby przewody nie były napięte ani skręcone pod kątem.
- Dopiero na końcu zamocuj oprawę, załącz zasilanie i sprawdź działanie.
Jeśli lampa ma kilka ramion, neutralny zwykle jest wspólny dla całej oprawy, a faza zasila obwód albo obwody według układu producenta. W prostych modelach wszystko pracuje na jednym zasilaniu, więc podłączenie jest bardzo bezpośrednie. Przy bardziej rozbudowanych żyrandolach trzeba już uważać, bo różne sekcje mogą mieć osobne przewody fazowe.
Co zrobić z przewodem ochronnym przy różnych klasach lamp
To jest moment, w którym wiele osób robi niepotrzebny skrót. Jeśli oprawa należy do klasy I, czyli ma metalową obudowę i zacisk ochronny, przewód PE trzeba podłączyć obowiązkowo. Jeśli lampa jest z klasy II, czyli ma podwójną izolację i zwykle oznaczenie dwóch kwadratów, przewodu ochronnego nie podłącza się do oprawy, tylko zamyka w osobnej, bezpiecznej złączce. Nie odcina się go „na równo” i nie zostawia luzem.
| Oznaczenie na lampie | Co to znaczy | Jak postąpić z PE |
|---|---|---|
| Symbol dwóch kwadratów | Klasa II, podwójna izolacja | Nie podłączać do lampy, tylko odizolować w złączce |
| Zacisk ochronny lub symbol uziemienia | Klasa I, oprawa wymaga uziemienia | Podłączyć przewód ochronny do zacisku PE |
| Brak jasnego oznaczenia | Niepewna sytuacja montażowa | Sprawdzić instrukcję lub dokumentację oprawy przed montażem |
Jeśli oprawa jest metalowa, a przewód ochronny pozostaje niepodłączony mimo wyraźnego zacisku PE, robi się zwyczajnie niebezpiecznie. To nie jest detal techniczny, tylko sprawa bezpieczeństwa użytkownika.
Gdy żyrandol ma dwa obwody albo instalacja nie zgadza się z kolorami
Tu najłatwiej o pomyłkę, bo nie każdy żyrandol zachowuje się tak samo. Jeśli masz łącznik świecznikowy, czyli dwuklawiszowy włącznik do dwóch grup światła, a z sufitu wychodzą tylko trzy przewody, to zwykle nie uzyskasz osobnego sterowania obiema sekcjami bez przebudowy instalacji. Do takiego rozwiązania potrzebujesz dwóch niezależnych przewodów fazowych, a to najczęściej oznacza więcej niż trzy żyły w punkcie sufitowym.
W praktyce widzę tu dwa scenariusze: albo łączysz obie sekcje żyrandola pod jeden przewód fazowy i świecą razem, albo przerabiasz instalację, jeśli naprawdę zależy Ci na niezależnym sterowaniu. Nie polecam wykorzystywania przewodu ochronnego jako dodatkowej fazy. To rozwiązanie spotyka się w starych, przerabianych instalacjach, ale nie jest dobrym kierunkiem naprawy.
Gdy chcesz włączać połowę żarówek osobno
Jeśli zależy Ci na osobnym zapalaniu części żyrandola, sprawdź najpierw, czy w puszce sufitowej rzeczywiście masz dwie fazy sterowane z łącznika. Bez tego sam żyrandol niczego nie „wyczaruje”. Lampa może być gotowa do pracy na dwa obwody, ale instalacja w suficie musi jej to umożliwiać.
Przeczytaj również: Jak podłączyć zasilacz LED - Poradnik bez błędów
Gdy kolory przewodów są stare albo niepewne
W starszych mieszkaniach spotyka się przewody o kolorystyce, która nie pasuje do współczesnego standardu. Wtedy nie traktuję barwy jako instrukcji, tylko jako trop. Miernik, oznaczenie zacisków i zdrowy sceptycyzm są ważniejsze niż to, co widać na pierwszy rzut oka.
| Sytuacja | Co to zwykle oznacza | Co robić |
|---|---|---|
| Trzy przewody i zgodne kolory | Standardowy punkt oświetleniowy | Podłączyć według L, N i PE |
| Trzy przewody, ale kolory nie pasują do standardu | Stara lub przerabiana instalacja | Najpierw identyfikacja pomiarem |
| Żyrandol z dwoma obwodami, a w suficie brak drugiej fazy | Brak możliwości niezależnego sterowania | Zrezygnować z podziału albo przerobić instalację |
| Żółto-zielony przewód użyty jako czynny | Błąd lub stary „patent” | Nie podłączać bez korekty instalacji |
Kiedy instalacja nie zgadza się z kolorem przewodów, nie ma sensu walczyć na skróty. Lepiej poświęcić chwilę na identyfikację niż potem poprawiać cały punkt świetlny.
Co sprawdzam przed zamknięciem maskownicy i kiedy odpuścić montaż
Zanim zamknę podsufitkę, robię ostatni przegląd. To mały krok, ale właśnie on decyduje, czy lampa będzie działać spokojnie przez lata, czy zacznie brzęczeć, grzać się albo po prostu wisić niepewnie. W oświetleniu detal montażu ma znaczenie większe, niż zwykle się wydaje.
- Każda żyła siedzi w osobnej złączce i nie widać gołej miedzi.
- Przewody nie są naprężone ani przyciśnięte przez maskownicę.
- Zacisk ochronny jest podłączony tam, gdzie powinien.
- Żyrandol po zamocowaniu nie opiera się ciężarem na przewodach.
- Po włączeniu światło działa stabilnie, bez migotania i bez iskrzenia.
- Nie czuć zapachu przegrzewającego się plastiku.
- Jeśli instalacja jest aluminiowa, krucha albo niejednoznaczna, montaż warto oddać specjaliście.
Jeśli po sprawdzeniu któregoś punktu nadal masz wątpliwość, nie zamykam maskownicy „na próbę”. W takich sytuacjach lepiej zatrzymać się na etapie pomiaru, niż robić poprawki pod sufitem już po uruchomieniu lampy. Dobrze wykonane podłączenie żyrandola do trzech przewodów z sufitu jest szybkie, ale tylko wtedy, gdy bezpieczeństwo i logika układu są ważniejsze niż pośpiech.
