Przy oświetleniu 12 V najwięcej kłopotów nie robi sama oprawa, tylko pomylenie przewodów, zły zasilacz albo niedoszacowany kabel. W praktyce podłączenie lampy led 3 kable 12v sprowadza się do rozpoznania funkcji żył, sprawdzenia polaryzacji i upewnienia się, że trzeci przewód naprawdę jest przewodem sterującym, a nie czymś zupełnie innym. Poniżej pokazuję to tak, jak podszedłbym do montażu i późniejszego serwisu na miejscu.
Najważniejsze rzeczy przed uruchomieniem lampy 12 V z trzema przewodami
- Nie zakładaj nic po kolorze izolacji. W lampach 12 V oznaczenia producenta mają większe znaczenie niż sam kolor żyły.
- Sprawdź, czy to zasilanie DC, a nie przypadkowy transformator. Większość opraw LED z takim okablowaniem wymaga stałego 12 V DC.
- Trzeci przewód zwykle nie jest „dodatkowym plusem”. Najczęściej służy do sterowania, drugiego trybu albo osobnej funkcji lampy.
- Dobierz zasilacz z zapasem 20-30% mocy. To ogranicza spadki napięcia i wydłuża żywotność instalacji.
- Połączenia zrób na złączkach, nie na skrętkę. Przy słabym styku LED-y szybko zaczynają migać albo gasnąć.
Co oznaczają trzy przewody w lampie 12 V
Najpierw porządkuję jedną rzecz: w lampach niskonapięciowych nie ma jednego uniwersalnego układu dla trzech przewodów. Z mojego doświadczenia najczęściej spotyka się oprawy, w których jeden przewód jest wspólnym biegunem zasilania, a dwa pozostałe obsługują osobne funkcje, na przykład drugi tryb świecenia, ściemnianie albo zmianę barwy. Kolor żył bywa tylko wskazówką, nie regułą.
Nie traktuję trzeciego przewodu automatycznie jako uziemienia. Przy 12 V DC to zwykle błąd myślowy, który kończy się źle dobranym połączeniem. Jeśli lampa ma metalową obudowę i przewód ochronny, producent zwykle zaznacza to wyraźnie na obudowie, zaciskach albo w schemacie. Bez takiego potwierdzenia nie zgaduję.
| Wariant | Co zwykle oznacza | Jak do tego podchodzę |
|---|---|---|
| 2 przewody | Proste zasilanie + i - | Podłączam zgodnie z polaryzacją i sprawdzam moc zasilacza |
| 3 przewody | Zasilanie + dodatkowy sygnał lub drugi kanał | Szukam oznaczeń typu DIM, CTRL, CCT, SW |
| 3 przewody | Wspólny biegun i dwa osobne tryby pracy | Nie mostkuję żył na próbę, tylko sprawdzam instrukcję |
| 3 przewody | Zasilanie + przewód ochronny lub obudowa | Podłączam tylko wtedy, gdy producent to przewidział |
Dopiero po takim rozpoznaniu ma sens dalszy montaż. W praktyce oszczędza to najwięcej czasu, bo większość błędów wynika nie z samej lampy, ale z pochopnego założenia, że „każdy trzeci kabel znaczy to samo”.
Jak rozpoznać przewody przed montażem
Ja zaczynam od sprawdzenia obudowy, złącza i dokumentacji, jeśli jest dostępna. Szukam oznaczeń przy zaciskach, na przewodach i na driverze: plusa, minusa, GND, 0V, DIM, CTRL, CCT, czasem SW. Jeśli ich nie ma, biorę miernik i sprawdzam napięcie oraz ciągłość, zamiast ufać kolorom.
Miernik ustawiam na DC, nie na AC. To drobiazg, ale przy 12 V robi różnicę. Jeśli zasilacz podaje napięcie stałe, a lampa ma elektronikę do pracy z DC, przypadkowe podłączenie do niewłaściwego źródła może skończyć się tym, że oprawa po prostu nie ruszy. Zdarza się też, że zabezpieczenie zadziała od razu, więc instalator myśli, że „lampa jest wadliwa”, choć problem leży tylko w źródle zasilania.
| Oznaczenie | Znaczenie | Co z tego wynika |
|---|---|---|
| + | Biegun dodatni | Podłączam do dodatniego wyjścia zasilacza |
| - / 0V / GND | Biegun ujemny lub masa | Łączę z powrotem zasilania |
| DIM / PWM | Wejście ściemniania | Wymaga zgodnego sterownika, nie zwykłego podania napięcia |
| CTRL / SW | Sygnał sterujący | Obsługuje tryb lub funkcję dodatkową |
| CCT / WW / CW | Zmiana barwy lub kanału | Wymaga właściwego sterowania, a nie przypadkowego mostka |
Uwaga: jeżeli przewód ma ciągłość z metalową obudową, nie zakładam od razu, że to przewód ochronny. Taki wniosek wyciągam dopiero wtedy, gdy potwierdza go producent albo schemat instalacji. To ważne, bo w oprawach 12 V bardzo łatwo pomylić funkcję sygnałową z ochronną.
Gdy przewody są już rozpoznane, można przejść do samego podłączenia. I tu najważniejsze jest, żeby nie robić tego „na skróty”, bo niskie napięcie nie oznacza niskiej odpowiedzialności.
Podłączenie krok po kroku bez zgadywania
- Odłącz zasilanie. Nawet przy 12 V najpierw wyłączam źródło, a nie tylko samą lampę.
- Sprawdź, czy zasilacz jest stałonapięciowy. Do takich opraw zwykle potrzebny jest zasilacz 12 V DC, a nie przypadkowy transformator z innego typu instalacji.
- Policz obciążenie. Sumuję moc wszystkich opraw i dodaję 20-30% zapasu, żeby zasilacz nie pracował na granicy.
- Podłącz główne bieguny. Plus do plusa, minus do minusa. Przy LED-ach polaryzacja ma znaczenie i nie ma sensu tego „przeczekać”.
- Trzeci przewód podłącz tylko zgodnie z funkcją. Jeśli to przewód sterujący, łączę go wyłącznie z odpowiednim wejściem kontrolera lub ściemniacza.

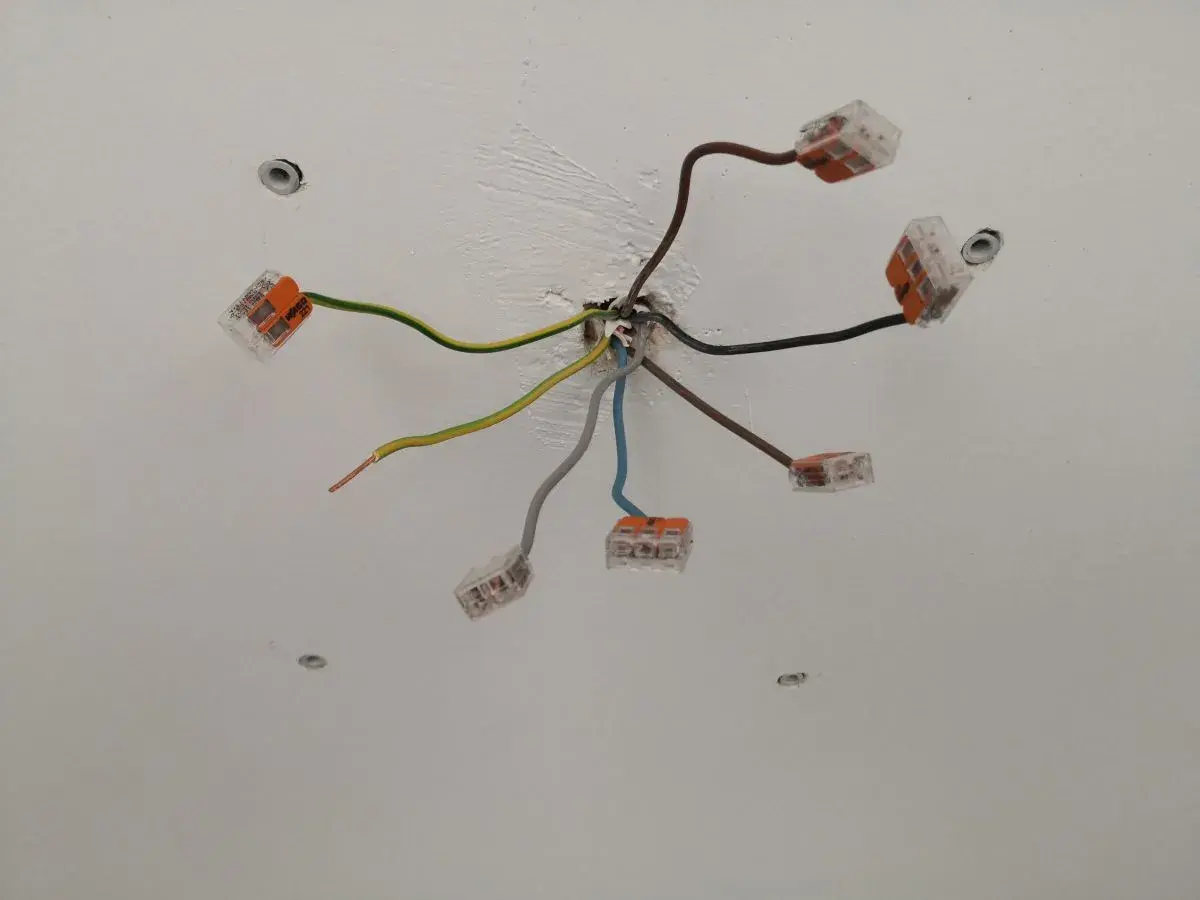

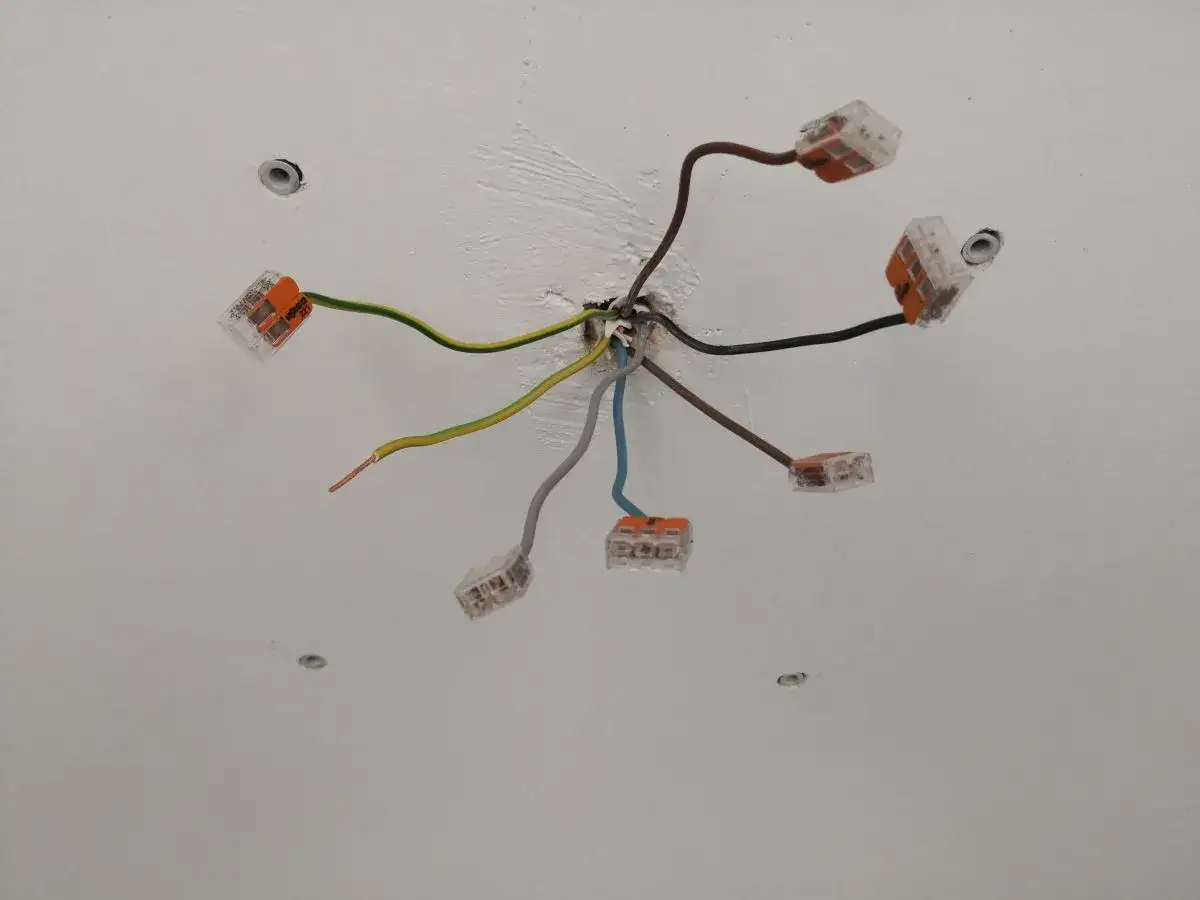

- Zabezpiecz połączenia. Używam złączek, tulejek albo złączy hermetycznych, a w strefie wilgotnej dodatkowo koszulki termokurczliwej z klejem.
- Zrób test przed zamknięciem instalacji. Uruchamiam lampę na 2-3 minuty, sprawdzam świecenie, temperaturę zasilacza i stabilność połączeń.
W takich montażach bardzo cenię prostą zasadę: najpierw test na stole, dopiero potem docelowe mocowanie. To pozwala wyłapać odwrotnie podłączony przewód, źle dobrany sterownik albo wadliwą złączkę, zanim wszystko trafi pod zabudowę. Po tym etapie zostaje już głównie kwestia doboru zasilania i kabla.
Jak dobrać zasilacz, bezpiecznik i przekrój przewodu
Przy 12 V nie patrzę wyłącznie na waty. Liczę prąd, bo to on decyduje o doborze zasilacza i przewodu. Wzór jest prosty: prąd [A] = moc [W] / 12. Lampa 12 W pobiera około 1 A, a zestaw 36 W już około 3 A. To wystarcza, żeby zrozumieć, dlaczego przy dłuższej trasie cienki kabel potrafi zepsuć efekt całej instalacji.
| Moc lampy lub zestawu | Prąd przy 12 V | Praktyczny dobór |
|---|---|---|
| 6-12 W | 0,5-1 A | Zasilacz 2 A, przewód ok. 0,75 mm², bezpiecznik 1,5-2 A |
| 18-24 W | 1,5-2 A | Zasilacz 3 A, przewód 0,75-1,0 mm², bezpiecznik 3 A |
| 30-48 W | 2,5-4 A | Zasilacz 5-6 A, przewód 1,0-1,5 mm², bezpiecznik 5 A |
| 60 W i więcej | 5 A+ | Osobna linia, grubszy przewód i zabezpieczenie według sumy obciążenia |
To są praktyczne widełki, nie laboratoryjny wzorzec. Przy dłuższych odcinkach, kilku oprawach w jednej gałęzi albo wilgotnym otoczeniu wybieram przewód grubszy, niż wynikałoby to wyłącznie z mocy. Przy 12 V nawet niewielki spadek napięcia jest od razu widoczny na świetle.
Bezpiecznik montuję po stronie dodatniej, możliwie blisko źródła zasilania. To drobiazg, ale bardzo skuteczny: przy zwarciu chroni przewód, zasilacz i samą oprawę. Jeśli instalacja ma być serwisowalna, zostawiam też dostęp do zasilacza, zamiast chować go na stałe za zabudową bez możliwości kontroli.
Gdy trzeci przewód służy do sterowania, a nie do zasilania
Tu pojawia się najwięcej pomyłek. W lampach z trzema żyłami trzeci przewód bardzo często nie jest „drugim plusem”, tylko wejściem sterującym. Może odpowiadać za ściemnianie, zmianę barwy, drugi tryb pracy albo włączenie określonej funkcji po podaniu właściwego sygnału. Jeśli podłączysz go jak zwykłe zasilanie, lampa może działać nieprawidłowo albo w ogóle nie zareagować.
Ja w takich przypadkach czytam schemat, a nie zgaduję. Jeśli instrukcja wymaga kontrolera PWM, ściemniacza albo osobnego sterownika, to właśnie ten element ma decydujące znaczenie. W oprawach dwukolorowych albo z trybem nocnym dziennym zwykle nie wystarczy zwykły zasilacz 12 V DC. Potrzebne jest właściwe przełączanie kanału, a to już inna logika niż klasyczne „plus i minus”.
| Funkcja trzeciego przewodu | Jak to zwykle wygląda | Co robię |
|---|---|---|
| Ściemnianie | DIM, PWM, CTRL | Podłączam do zgodnego sterownika, nie do zwykłego plusa |
| Zmiana barwy | CCT, WW, CW | Sprawdzam, który kanał odpowiada za ciepłą, a który za zimną barwę |
| Drugi tryb pracy | Tryb nocny, dzienny, sygnał sterujący | Testuję zgodnie z dokumentacją, najlepiej przed montażem na stałe |
| Przewód ochronny | PE lub symbol uziemienia | Łączę tylko wtedy, gdy producent jasno to przewidział |
Jeżeli dokumentacja milczy, a model lampy jest nietypowy, wolę poświęcić kilka minut na weryfikację niż eksperymentować. To właśnie przy takich oprawach najłatwiej uszkodzić driver albo zamknąć sobie drogę do serwisu bez rozbierania całej instalacji.
Najczęstsze błędy, które widać od razu po uruchomieniu
- Lampa w ogóle nie świeci. Najczęściej winne są odwrotna polaryzacja, przepalony bezpiecznik albo zły typ zasilacza.
- Światło miga lub gaśnie po chwili. Zwykle chodzi o luźny styk, zbyt cienki przewód albo zasilacz pracujący na granicy możliwości.
- Włącza się tylko jeden tryb. Trzeci przewód został podłączony nie tam, gdzie trzeba, albo w ogóle nie trafił do właściwego kontrolera.
- Zasilacz robi się wyraźnie gorący. To sygnał przeciążenia lub zbyt małego zapasu mocy.
- Oprawa świeci słabiej na końcu trasy. Najczęściej powód jest prozaiczny: za mały przekrój przewodu lub zbyt długa linia zasilająca.
- Połączenia zawodzą w wilgoci. Zwykła złączka bez zabezpieczenia nie wystarcza w miejscu narażonym na wodę i kondensację.
W praktyce bardzo często najpierw podejrzewa się samą lampę, a winny jest styk. Ja zawsze sprawdzam po kolei: zasilacz, polaryzację, bezpiecznik, połączenia i dopiero potem moduł LED. Taka kolejność skraca serwis bardziej niż jakakolwiek „magiczna” metoda testowania.
Co sprawdzić po montażu, żeby instalacja działała stabilnie przez lata
Jeśli mam zamknąć taki montaż, zostawiam po sobie trzy rzeczy: czytelny opis przewodów, dostęp do zasilacza i zapas miejsca na ewentualny serwis. To naprawdę robi różnicę. Dobrze wykonane podłączenie nie kończy się na tym, że lampa świeci dzisiaj, tylko na tym, że da się ją obsłużyć i naprawić za pół roku bez demontażu połowy zabudowy.
- Oznacz przewody. Krótka etykieta przy oprawie oszczędza zgadywanie przy kolejnym przeglądzie.
- Zostaw 5-10 cm zapasu kabla. To wystarczy, żeby później ponownie zarobić przewód bez przedłużek.
- Sprawdź temperaturę po 20-30 minutach pracy. Jeśli zasilacz grzeje się mocno, instalacja jest przeciążona albo źle wentylowana.
- Kontroluj połączenia w strefie wilgotnej. Raz na jakiś czas warto obejrzeć uszczelnienie i stan złączek.
- Zachowaj model zasilacza i sterownika. Przy serwisie to przyspiesza wymianę o kilka kroków, a czasem ratuje zgodność całego układu.
Jeśli miałbym wskazać jedną rzecz, która najczęściej decyduje o powodzeniu takiej instalacji, to nie jest nią sam montaż lampy, tylko porządne rozpoznanie przewodów i zostawienie zapasu mocy w zasilaczu. Przy 12 V właśnie te dwa elementy najczęściej oddzielają instalację bezproblemową od takiej, która po pierwszym sezonie wraca do serwisu.
