Schemat podłączenia lamp ogrodowych - DIY krok po kroku

Dlaczego dobry plan to 90% sukcesu w oświetleniu ogrodu?

Zanim wbijemy pierwszą łopatę w ziemię czy podłączymy choćby jeden przewód, musimy zdać sobie sprawę, że solidny projekt to absolutna podstawa. W mojej praktyce widziałam wiele instalacji, które, choć wykonane z najlepszymi intencjami, okazywały się nieefektywne, niebezpieczne lub po prostu brzydkie, bo zabrakło im przemyślanego planu. To nie tylko kwestia estetyki, ale przede wszystkim bezpieczeństwa, funkcjonalności i trwałości całej instalacji. Bez szczegółowego rozrysowania trasy kabli, rozmieszczenia lamp i przemyślenia ich funkcji, łatwo o kosztowne błędy i rozczarowania.

Bezpieczeństwo przede wszystkim: Jak uniknąć porażenia i pożaru?

Elektryczność w ogrodzie to temat, który wymaga szczególnej uwagi. Wilgoć, zmienne temperatury, uszkodzenia mechaniczne – to wszystko czynniki, które mogą zamienić źle wykonaną instalację w realne zagrożenie. Porażenie prądem czy pożar to niestety nie abstrakcyjne scenariusze, a realne ryzyko, jeśli nie przestrzegamy rygorystycznych norm i zasad. Dlatego też, zanim przystąpimy do jakichkolwiek prac, musimy mieć świadomość, że brak odpowiedniej wiedzy i dbałości o szczegóły może prowadzić do poważnych, a nawet tragicznych konsekwencji. Priorytetem jest zawsze ochrona życia i zdrowia, a dopiero potem komfort i estetyka.

Funkcjonalność i estetyka: Zaprojektuj oświetlenie, które zachwyci po zmroku

Dobrze zaprojektowane oświetlenie ogrodowe to takie, które nie tylko pięknie wygląda, ale także spełnia swoje zadanie. Zastanówmy się, co chcemy oświetlić: ścieżki, podjazd, taras, a może konkretne rośliny czy elementy małej architektury? Każda z tych funkcji wymaga innego rodzaju lamp i innego rozmieszczenia. Reflektory mogą podkreślić fakturę drzewa, słupki wyznaczyć drogę, a kule stworzyć nastrojową atmosferę. Warto pomyśleć o różnych strefach oświetlenia, które można włączać niezależnie, dostosowując je do aktualnych potrzeb. Pamiętajmy również o spójności – lampy powinny pasować do stylu ogrodu i budynku. Projektując, zawsze myślę o tym, jak instalacja będzie wyglądać za rok, pięć czy dziesięć lat, uwzględniając rozwój roślinności i ewentualne przyszłe rozbudowy.

Kluczowa decyzja: Instalacja 12V czy 230V – co jest lepsze dla Twojego ogrodu?

Wybór między systemem niskonapięciowym (12V) a sieciowym (230V) to jedna z pierwszych i najważniejszych decyzji, jaką musimy podjąć. Od niej zależą nie tylko koszty i trudność montażu, ale przede wszystkim poziom bezpieczeństwa i możliwości rozbudowy. Oba rozwiązania mają swoje zalety i wady, a ich odpowiedni dobór jest kluczowy dla sukcesu całego przedsięwzięcia.

System 12V (niskonapięciowy): Kiedy bezpieczeństwo i prostota montażu wygrywają?

System 12V to idealne rozwiązanie dla osób, które cenią sobie przede wszystkim bezpieczeństwo i prostotę montażu. Niskie napięcie sprawia, że ryzyko porażenia prądem jest minimalne, co czyni go doskonałym wyborem dla amatorów i tych, którzy nie posiadają specjalistycznej wiedzy elektrycznej. Taki system jest często wybierany do mniejszych ogrodów, gdzie odległości nie są duże, a głównym celem jest oświetlenie dekoracyjne. Wymaga on zastosowania transformatora, który obniża napięcie z 230V do bezpiecznych 12V. Montaż jest zazwyczaj intuicyjny, a wiele zestawów DIY pozwala na szybkie i bezproblemowe podłączenie lamp.

System 230V (sieciowy): Dla kogo jest to rozwiązanie i jakie stawia wymagania?

Instalacja 230V to standard w większości domowych zastosowań i jest przeznaczona dla większych ogrodów, gdzie potrzebna jest większa moc oświetlenia lub dłuższe odcinki kabli. Pozwala na podłączenie mocniejszych lamp i jest mniej podatna na spadki napięcia na długich dystansach. Jednakże, wiąże się to z koniecznością znacznie większej dyscypliny wykonawczej i rygorystycznego przestrzegania zasad bezpieczeństwa. Wymaga wiedzy elektrycznej, stosowania odpowiednich zabezpieczeń (wyłączniki różnicowoprądowe, nadmiarowoprądowe), układania kabli na odpowiedniej głębokości i w rurach osłonowych. W przypadku braku doświadczenia, zdecydowanie zalecam konsultację, a nawet zlecenie montażu wykwalifikowanemu elektrykowi.

Porównanie kosztów i możliwości obu systemów

Aby ułatwić podjęcie decyzji, przygotowałam tabelę porównawczą, która zestawia kluczowe aspekty obu systemów:

Schemat połączeń, który musisz znać: Równolegle czy szeregowo?

Rozumienie różnicy między połączeniem szeregowym a równoległym jest fundamentalne dla prawidłowego i bezawaryjnego działania oświetlenia ogrodowego. Choć w potocznym języku często używamy tych terminów zamiennie, w praktyce elektrycznej mają one zupełnie inne znaczenie i zastosowanie, zwłaszcza w kontekście bezpieczeństwa i funkcjonalności.

Połączenie równoległe: Złoty standard w ogrodzie i dlaczego warto go stosować

W instalacjach oświetleniowych w ogrodzie, niezależnie od tego, czy mówimy o systemie 12V, czy 230V, połączenie równoległe jest złotym standardem i jedynym słusznym wyborem. Dlaczego? Ponieważ każda lampa jest podłączona bezpośrednio do źródła zasilania, niezależnie od pozostałych. To oznacza, że awaria jednej oprawy (np. przepalenie się żarówki) nie wpływa na działanie pozostałych – reszta oświetlenia będzie świecić bez przeszkód. Co więcej, każda lampa otrzymuje pełne napięcie zasilania, co gwarantuje jej optymalne świecenie zgodnie z parametrami producenta. Jak podkreśla Citrono, połączenie równoległe jest standardem w oświetleniu ogrodowym, zapewniając niezawodność i łatwość serwisowania.

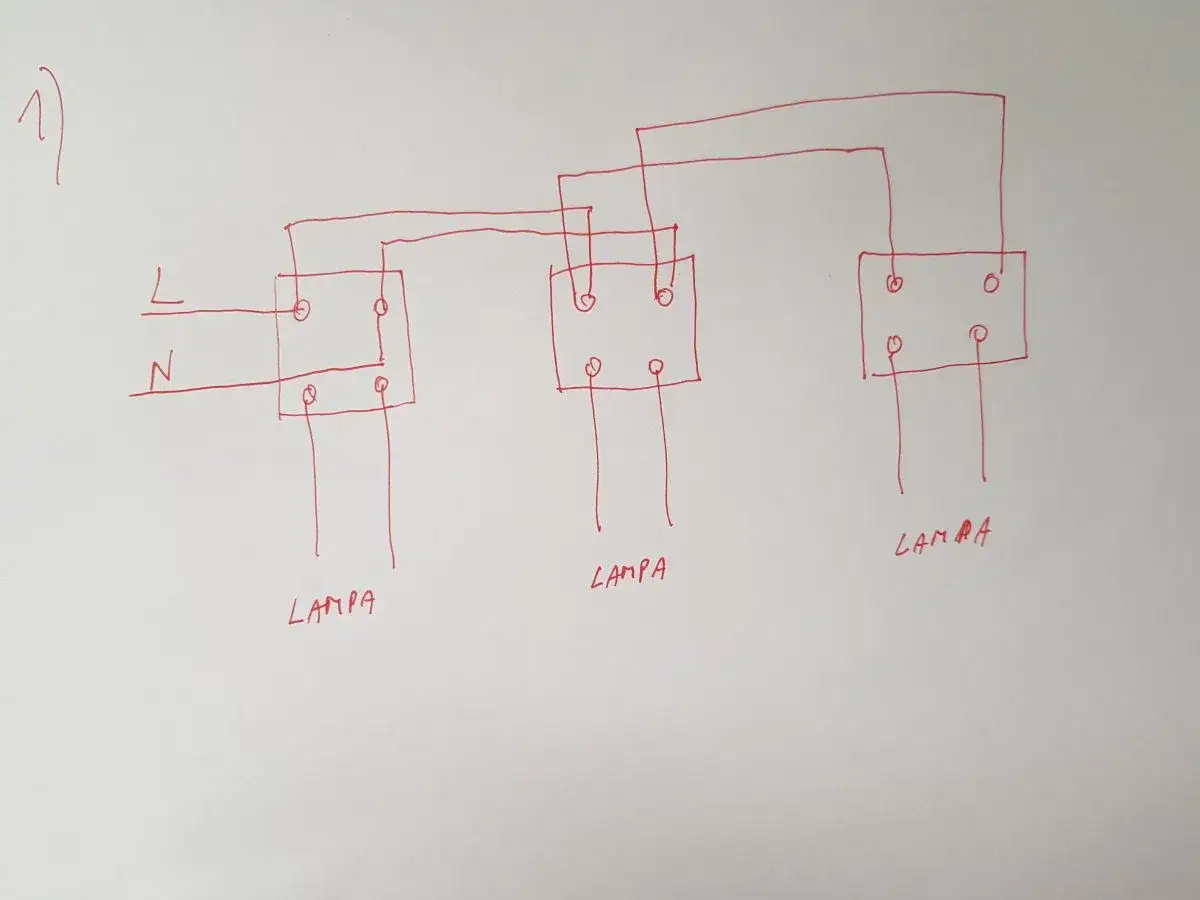

Schemat połączenia równoległego "od lampy do lampy" (przelotowego)

Często spotykamy się z sytuacją, gdzie kabel prowadzony jest od jednej lampy do drugiej, a następnie do kolejnej. Potocznie nazywa się to "połączeniem szeregowym", jednak technicznie jest to nadal połączenie równoległe, wykonane w sposób przelotowy. Polega to na tym, że główny kabel zasilający (np. trójżyłowy dla 230V) jest doprowadzany do pierwszej lampy, a następnie z tej samej lampy wyprowadzany jest kolejny odcinek kabla do następnej lampy i tak dalej. Wewnątrz każdej oprawy lub w dedykowanej puszce połączeniowej, przewody są łączone równolegle – faza do fazy, neutralny do neutralnego, uziemienie do uziemienia. Kluczowe jest, aby wszystkie te połączenia były wykonane w hermetycznych złączkach lub puszkach, zapewniających maksymalną szczelność i ochronę przed wilgocią. Taki sposób prowadzenia kabla jest praktyczny, ale nie zmienia zasady elektrycznej połączenia równoległego.

Połączenie szeregowe: Kiedy ma sens i jakie są jego pułapki?

Klasyczne połączenie szeregowe, gdzie prąd przepływa kolejno przez wszystkie lampy w obwodzie, jest w instalacjach 230V w ogrodzie praktycznie niestosowane i zdecydowanie odradzane. Jego główna wada jest oczywista: jeśli jedna lampa ulegnie awarii (np. przepali się żarówka), cały obwód zostaje przerwany i wszystkie pozostałe lampy gasną. Dodatkowo, w połączeniu szeregowym napięcie zasilania rozkłada się na wszystkie podłączone lampy, co oznacza, że im więcej lamp, tym słabiej każda z nich będzie świecić. Połączenie szeregowe ma sens jedynie w bardzo specyficznych, niskonapięciowych zastosowaniach, takich jak lampki choinkowe czy niektóre ozdobne zestawy oświetleniowe, gdzie jest to celowy zabieg konstrukcyjny i awaria jednej diody nie jest krytyczna dla całego systemu.

Niezbędnik instalatora: Jakie kable, złączki i narzędzia przygotować?

Sukces i bezpieczeństwo instalacji oświetleniowej w ogrodzie w dużej mierze zależą od jakości i odpowiedniego doboru materiałów. Nie ma tu miejsca na kompromisy, zwłaszcza jeśli chodzi o elementy narażone na trudne warunki atmosferyczne i mechaniczne. Pamiętajmy, że oszczędności na materiałach mogą okazać się bardzo kosztowne w przyszłości.

Jaki kabel ziemny do lamp ogrodowych? YKY to nie jedyna opcja

Do instalacji 230V układanej w ziemi standardowo i najczęściej używa się kabli ziemnych typu YKY. Są to kable o izolacji i powłoce polwinitowej, charakteryzujące się dobrą odpornością na wilgoć, uszkodzenia mechaniczne i działanie czynników zewnętrznych. Ich konstrukcja jest przystosowana do bezpośredniego układania w gruncie. Dla instalacji 12V często stosuje się kable o innej specyfikacji, np. typu OWY lub LgY, ale zawsze muszą to być przewody przeznaczone do użytku zewnętrznego, z odpowiednią izolacją i odpornością na wilgoć. Niezależnie od typu, kluczowe jest, aby kabel był wyraźnie oznaczony jako przeznaczony do zastosowań zewnętrznych i podziemnych.

Dobór przekroju kabla: Jak uniknąć spadków napięcia i problemów z mocą?

Prawidłowy dobór przekroju kabla to jeden z najważniejszych aspektów, który wpływa na efektywność i bezpieczeństwo instalacji. Dla instalacji 230V, najczęściej stosuje się kable o przekroju 1,5 mm² lub 2,5 mm². Przekrój 2,5 mm² jest zalecany dla dłuższych odcinków (powyżej 20-30 metrów) lub w przypadku podłączania lamp o większej łącznej mocy, aby zminimalizować spadki napięcia i zapobiec przegrzewaniu się kabla. W systemach 12V problem spadków napięcia jest znacznie bardziej odczuwalny, zwłaszcza na długich dystansach. Niskie napięcie oznacza wysoki prąd dla tej samej mocy, co wymaga znacznie większych przekrojów kabli. Na przykład, dla kilku lamp LED 12V na dystansie 20 metrów, zamiast 1,5 mm², możemy potrzebować kabla o przekroju 4 mm² lub nawet 6 mm²! Zawsze należy dokładnie obliczyć wymagany przekrój, biorąc pod uwagę łączną moc lamp i długość obwodu. Wzory do obliczeń są dostępne w internecie, ale w razie wątpliwości lepiej zastosować kabel o większym przekroju niż zbyt małym.

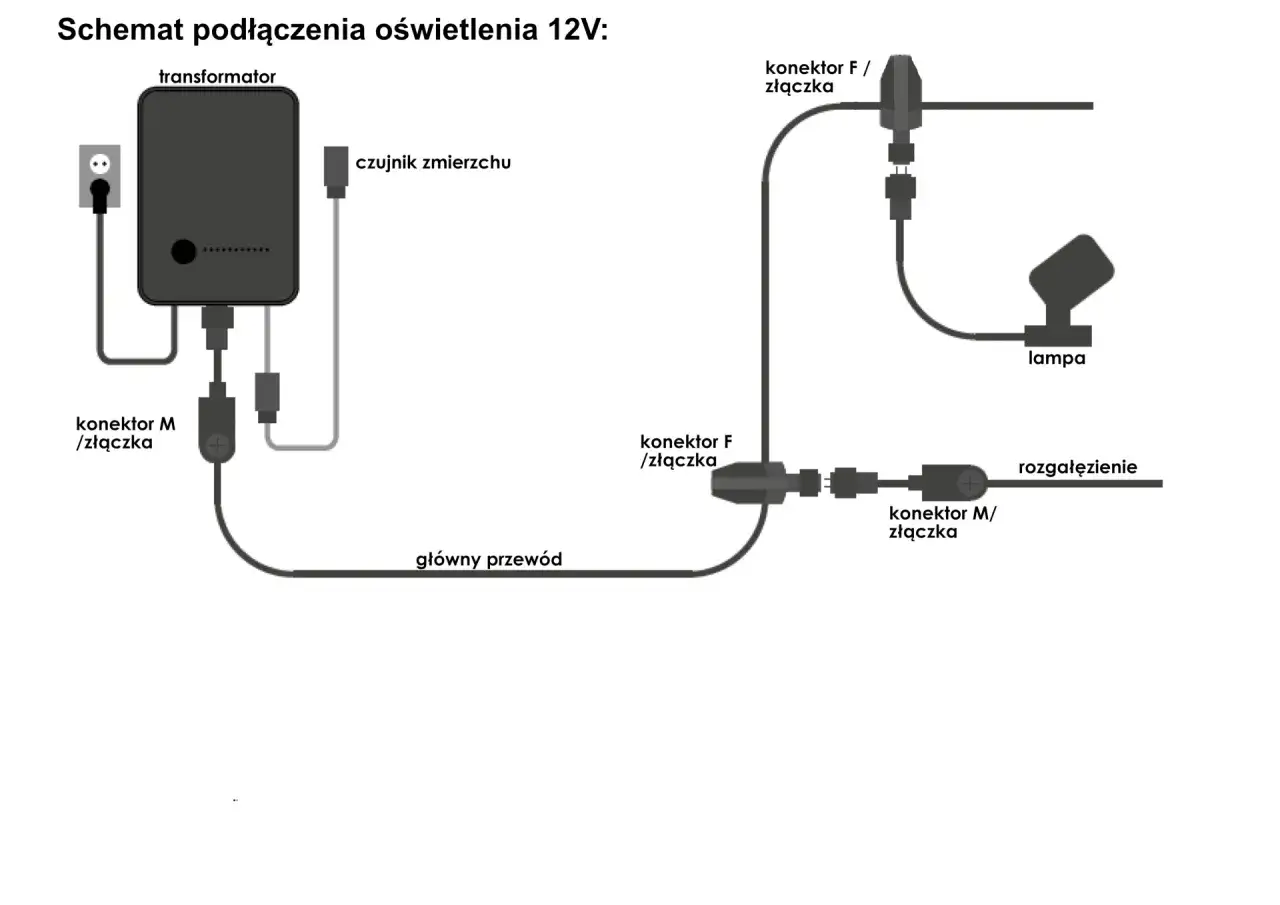

Transformator do systemu 12V: Jak poprawnie dobrać jego moc?

W systemie 12V transformator jest sercem instalacji. Jego zadaniem jest obniżenie napięcia sieciowego 230V do bezpiecznych 12V. Aby poprawnie dobrać moc transformatora, należy zsumować moce wszystkich lamp, które mają być do niego podłączone. Następnie, do tej sumy warto dodać margines bezpieczeństwa w wysokości 10-20%. Przykładowo, jeśli mamy 5 lamp po 10W każda, łączna moc to 50W. Transformator o mocy 60-70W będzie odpowiedni. Należy pamiętać, że transformator musi być przeznaczony do użytku zewnętrznego i posiadać odpowiednią klasę szczelności (minimum IP44, a najlepiej IP67, jeśli ma być zakopany lub narażony na bezpośrednie działanie wody).

Hermetyczne złączki i puszki: Gwarancja szczelności na lata

W środowisku ogrodowym, gdzie wilgoć, deszcz, śnieg i ziemia są na porządku dziennym, szczelność wszystkich połączeń kablowych jest absolutnie kluczowa. Użycie zwykłych taśm izolacyjnych czy złączek nieprzeznaczonych do zastosowań zewnętrznych to proszenie się o kłopoty. Wszystkie połączenia muszą być wykonane w hermetycznych złączkach lub puszkach o wysokiej klasie szczelności, najlepiej IP67, zwłaszcza dla połączeń podziemnych. Brak szczelności prowadzi do korozji, zwarć, uszkodzenia instalacji, a co najgorsze – do ryzyka porażenia prądem. Dobrej jakości hermetyczne złączki żelowe lub puszki z dławikami zapewnią niezawodność i bezpieczeństwo na długie lata.

Instalacja oświetlenia ogrodowego krok po kroku: Od wykopu do pierwszego włączenia

Przejdźmy teraz do praktycznej części – montażu. Pamiętaj, że każdy krok jest ważny, a pośpiech i niedbalstwo mogą skutkować poważnymi problemami. Postępując zgodnie z poniższymi instrukcjami, zwiększasz szanse na bezpieczną i trwałą instalację.

Krok 1: Wytyczenie trasy i przygotowanie rowów pod kable

Rozpocznij od dokładnego przeniesienia swojego projektu na teren ogrodu. Możesz użyć sznurka, węża ogrodowego lub sprayu do zaznaczenia trasy kabli i miejsc, w których mają stanąć lampy. Następnie przystąp do kopania rowów. Według danych Citrono, dla instalacji 230V, przewody w ziemi należy układać na odpowiedniej głębokości (minimum 70 cm dla 230V), aby zapewnić ochronę przed uszkodzeniami mechanicznymi, np. podczas prac ogrodowych. Dla instalacji 12V głębokość może być nieco mniejsza (np. 30-50 cm), ale zawsze musi chronić kabel przed przypadkowym uszkodzeniem. Dno wykopu powinno być wyrównane i oczyszczone z kamieni, szkła czy innych ostrych przedmiotów, które mogłyby uszkodzić izolację kabla.

Krok 2: Układanie przewodów w rurach osłonowych (peszlach)

To jest krok, którego absolutnie nie wolno pomijać! Kable, nawet te ziemne, muszą być układane w rurach osłonowych, czyli tzw. peszlach. Peszle chronią przewody przed uszkodzeniami mechanicznymi (np. przez szpadel, korzenie drzew) oraz dodatkowo zabezpieczają przed wilgocią. Wybierz peszle o odpowiedniej średnicy, która pozwoli na swobodne przeciągnięcie kabla. Pamiętaj, aby peszle były również odpowiednio zabezpieczone przed wodą, np. poprzez zastosowanie specjalnych muf. Przy każdej lampie i w miejscach, gdzie planujesz połączenia, zostaw odpowiedni zapas kabla (około 50-100 cm), który ułatwi montaż i ewentualne przyszłe naprawy.

Krok 3: Montaż i podłączanie opraw oświetleniowych

Teraz czas na montaż lamp. Upewnij się, że każda oprawa jest stabilnie zamocowana w gruncie lub na innej konstrukcji, zgodnie z instrukcją producenta. Następnie przystąp do podłączania kabli do opraw. Pamiętaj o schemacie połączenia równoległego, który omówiliśmy wcześniej. Użyj wyłącznie hermetycznych złączek lub puszek połączeniowych o odpowiedniej klasie szczelności (IP67). Każde połączenie musi być wykonane starannie i szczelnie. Jeśli lampy posiadają metalowe obudowy, konieczne jest ich prawidłowe uziemienie – podłączenie przewodu ochronnego (żółto-zielonego) do odpowiedniego zacisku w oprawie.

Krok 4: Podłączenie instalacji do źródła zasilania i montaż zabezpieczeń

Ten etap jest najbardziej krytyczny, zwłaszcza w przypadku instalacji 230V. Wszelkie prace przy instalacji 230V muszą być wykonywane przy całkowicie odłączonym zasilaniu! Dla systemu 230V, kable należy doprowadzić do rozdzielnicy domowej i podłączyć do dedykowanego obwodu, zabezpieczonego wyłącznikiem różnicowoprądowym (RCD) o prądzie zadziałania nie większym niż 30mA oraz wyłącznikiem nadmiarowoprądowym (tzw. "eska") o odpowiednim prądzie znamionowym (np. B10 lub B16, w zależności od mocy lamp). Dla systemu 12V, kable podłączamy do transformatora, który z kolei jest podłączony do zasilania 230V. Transformator również powinien być podłączony do obwodu zabezpieczonego RCD i MCB.

Krok 5: Finalne testy i uruchomienie systemu

Zanim zasypiesz rowy, przeprowadź testy. Podłącz zasilanie i sprawdź, czy wszystkie lampy świecą prawidłowo. Upewnij się, że nie ma żadnych zwarć ani innych nieprawidłowości. Jeśli wszystko działa, możesz zasypać rowy, pamiętając o zabezpieczeniu kabli przed ostrymi przedmiotami (np. warstwa piasku). Po zasypaniu, wykonaj ostateczne testy. Jeśli masz jakiekolwiek wątpliwości co do poprawności wykonania instalacji, zawsze skonsultuj się z wykwalifikowanym elektrykiem. Bezpieczeństwo jest najważniejsze.

Najczęstsze błędy przy montażu oświetlenia ogrodowego i jak ich unikać

Nawet najlepiej zaplanowana instalacja może stać się źródłem problemów, jeśli podczas montażu popełnimy typowe błędy. Moje doświadczenie pokazuje, że pewne niedociągnięcia powtarzają się zaskakująco często. Oto najpopularniejsze z nich i wskazówki, jak ich unikać.

Błąd #1: Nieprawidłowy dobór kabla i ignorowanie spadków napięcia

Jednym z najczęstszych błędów jest użycie zbyt cienkiego kabla. W instalacjach 12V skutkuje to znacznymi spadkami napięcia, co objawia się słabszym świeceniem lamp, a nawet ich migotaniem, zwłaszcza tych położonych najdalej od transformatora. W systemach 230V zbyt cienki kabel może prowadzić do jego przegrzewania się, co jest prostą drogą do uszkodzenia izolacji, zwarcia, a w skrajnych przypadkach – pożaru. Prawidłowy dobór przekroju kabla, uwzględniający moc lamp i długość obwodu, jest absolutnie kluczowy dla efektywności i bezpieczeństwa. Zawsze lepiej zastosować kabel o nieco większym przekroju niż zbyt małym.

Błąd #2: Niestaranne i nieszczelne połączenia przewodów

To prawdziwa plaga w instalacjach ogrodowych. Niestaranne połączenia, wykonane bez odpowiednich hermetycznych złączek lub w puszkach o zbyt niskiej klasie szczelności, są główną przyczyną awarii. Wilgoć, która dostaje się do połączeń, powoduje korozję, zwarcia, a w konsekwencji – porażenie prądem lub uszkodzenie całej instalacji. Wystarczy drobne pęknięcie izolacji czy niedokręcona dławica, aby woda zrobiła swoje. Inwestycja w wysokiej jakości hermetyczne złączki i puszki o klasie szczelności IP67 to nie wydatek, lecz konieczność, która zapewni spokój na lata.

Przeczytaj również: Montaż lamp na elewacji - Bezpiecznie i estetycznie oświetl dom

Błąd #3: Brak odpowiednich zabezpieczeń w instalacji 230V

Ignorowanie wymogu stosowania wyłączników różnicowoprądowych (RCD) i nadmiarowoprądowych w instalacji 230V to błąd, który może kosztować życie. RCD, czyli "różnicówka", to urządzenie ratujące życie, które wykrywa upływ prądu do ziemi (np. w przypadku porażenia) i błyskawicznie odłącza zasilanie. Wyłącznik nadmiarowoprądowy chroni instalację przed przeciążeniem i zwarciem. Bez tych zabezpieczeń, instalacja 230V w ogrodzie jest skrajnie niebezpieczna i niezgodna z normami. Nigdy nie wolno podłączać oświetlenia ogrodowego 230V bezpośrednio do gniazdka bez odpowiednich zabezpieczeń w rozdzielnicy.
