Jak podłączyć lampy ogrodowe szeregowo - Czy to bezpieczne?

Planując oświetlenie ogrodu, wielu z nas zastanawia się nad optymalnym sposobem podłączenia lamp. Intuicja często podpowiada nam, aby prowadzić kabel od jednej lampy do drugiej, co potocznie nazywamy "połączeniem szeregowym". Jednak, jak się okazuje, w kontekście oświetlenia zewnętrznego, takie podejście jest rzadko rekomendowane i może prowadzić do wielu problemów. Moim celem jest nie tylko wyjaśnienie, dlaczego eksperci odradzają szeregowe łączenie lamp w ogrodzie, ale przede wszystkim przedstawienie bezpiecznych i efektywnych metod instalacji, które zapewnią trwałe i estetyczne oświetlenie na lata.

Planujesz oświetlenie ogrodu? To rozróżnienie zdecyduje o sukcesie lub porażce Twojego projektu

Zanim zagłębimy się w szczegóły instalacji, kluczowe jest zrozumienie fundamentalnej różnicy między dwoma podstawowymi typami połączeń elektrycznych: szeregowym i równoległym. Ta wiedza jest absolutną podstawą do podjęcia świadomej decyzji o sposobie oświetlenia Twojego ogrodu.

Połączenie szeregowe vs. równoległe – na czym polega kluczowa różnica?

W połączeniu szeregowym prąd przepływa kolejno przez każdą lampę, tworząc jeden obwód. Wyobraź sobie to jako sznur lampek choinkowych, gdzie każda żarówka jest połączona z następną. Oznacza to, że wszystkie elementy obwodu są ze sobą zależne – jeśli jedna lampa ulegnie awarii lub zostanie odkręcona, cały obwód zostaje przerwany, a pozostałe lampy przestają świecić. Co więcej, napięcie ze źródła zasilania dzieli się równo pomiędzy wszystkie lampy. Im więcej lamp w szeregu, tym mniejsze napięcie przypada na każdą z nich, co skutkuje słabszym świeceniem.

Z kolei w połączeniu równoległym każda lampa jest podłączona do zasilania niezależnie. Możesz to porównać do gałęzi drzewa, gdzie każda lampa ma swoje własne połączenie z głównym pniem (źródłem zasilania). Dzięki temu awaria jednej oprawy nie wpływa na działanie pozostałych. Wszystkie lampy otrzymują pełne, stabilne napięcie, co gwarantuje równomierne i mocne światło, niezależnie od liczby podłączonych opraw.

Dlaczego potoczne rozumienie „połączenia szeregowego” często jest błędne?

Często spotykam się z sytuacją, gdy użytkownicy mówią o połączeniu "szeregowym", mając na myśli prowadzenie jednego kabla od lampy do lampy, co określa się mianem połączenia przelotowego. Jest to powszechne nieporozumienie. Technicznie rzecz biorąc, w przypadku instalacji 230V, jest to wciąż połączenie równoległe. W każdej oprawie wykonuje się odgałęzienie, które podłącza lampę do głównej linii zasilającej, a następnie kabel biegnie dalej do kolejnej oprawy. Kluczowe jest to, że każda lampa jest podłączona do źródła zasilania niezależnie, a nie w sposób, który wymagałby przepływu prądu przez wszystkie lampy po kolei. To rozróżnienie jest fundamentalne dla bezpieczeństwa i funkcjonalności instalacji.

Jak podłączyć lampy szeregowo? Analiza metody, jej wad i realnych zastosowań

Mimo że połączenie szeregowe jest w większości przypadków odradzane dla oświetlenia ogrodowego, warto zrozumieć jego teoretyczne zasady działania. Pozwoli to lepiej docenić zalety połączeń równoległych i uniknąć potencjalnych błędów.

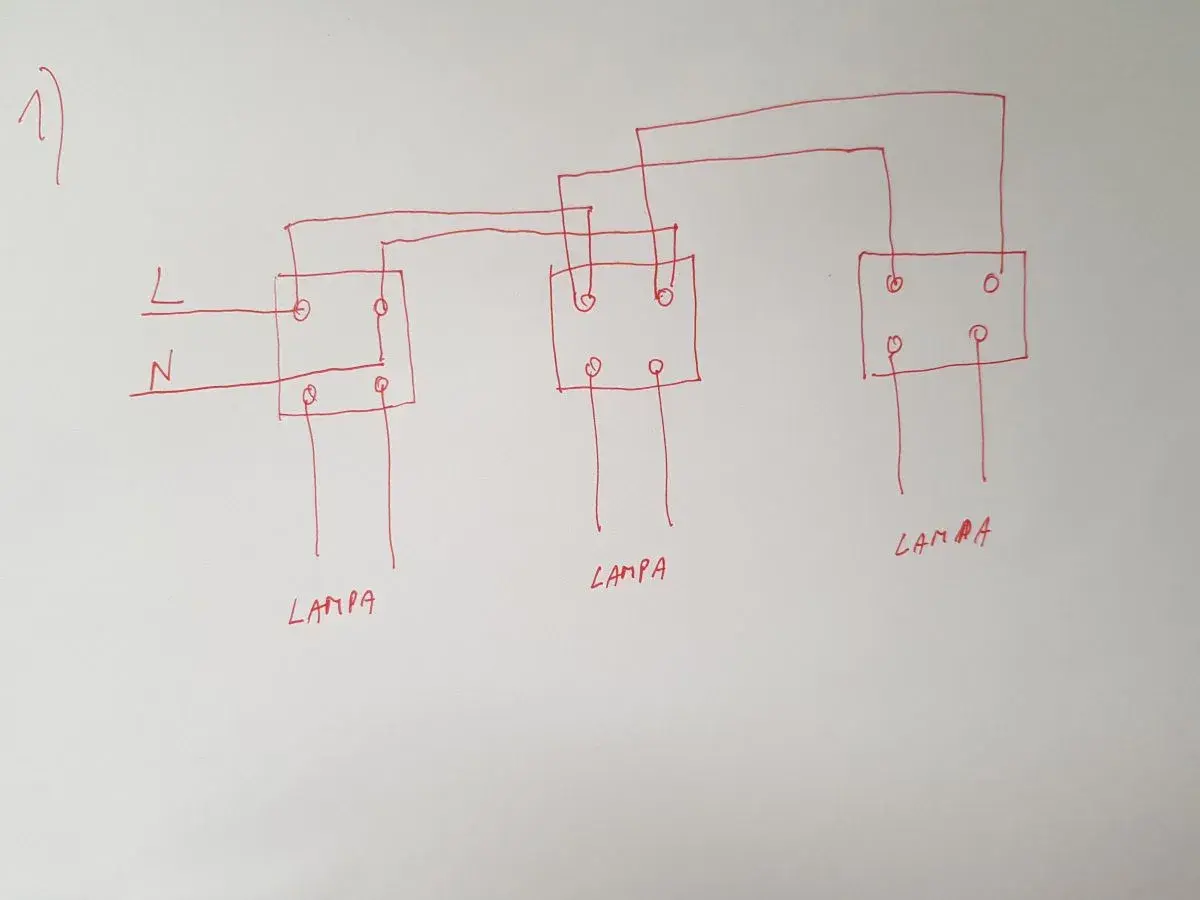

Schemat połączenia szeregowego krok po kroku – teoria dla zrozumienia procesu

Teoretycznie, aby podłączyć lampy w szereg, należałoby połączyć przewód fazowy (L) od źródła zasilania do pierwszego zacisku pierwszej lampy. Następnie, z drugiego zacisku pierwszej lampy, przewód ten byłby prowadzony do pierwszego zacisku drugiej lampy i tak dalej, aż do ostatniej lampy. Z drugiego zacisku ostatniej lampy przewód neutralny (N) wracałby do źródła zasilania, zamykając obwód. W ten sposób prąd przepływałby przez każdą lampę kolejno. Pamiętajmy jednak, że jest to opis czysto teoretyczny, mający na celu zrozumienie zasady działania, a nie rekomendacja do zastosowania w ogrodzie.

Główne wady połączenia szeregowego w ogrodzie: Dlaczego eksperci go odradzają?

• Awaria jednej lampy wyłącza wszystkie: Największą wadą jest to, że awaria (np. przepalenie) jednej żarówki przerywa cały obwód, powodując zgaśnięcie wszystkich lamp. To sprawia, że diagnostyka problemu jest trudna i frustrująca.
• Spadki napięcia i słabe świecenie: Napięcie ze źródła zasilania dzieli się równo pomiędzy wszystkie lampy. Oznacza to, że im więcej lamp w szeregu, tym mniejsze napięcie przypada na każdą z nich, co skutkuje słabszym świeceniem. W przypadku nowoczesnych lamp LED, które wymagają stabilnego napięcia, może to prowadzić do ich nieprawidłowego działania lub uszkodzenia.
• Niepraktyczność dla LED i niskiego napięcia: Połączenie szeregowe jest szczególnie niepraktyczne dla lamp LED oraz instalacji niskonapięciowych (12V/24V). Diody LED wymagają precyzyjnego sterowania prądem, a dzielenie napięcia w szeregu jest dla nich niekorzystne. W systemach 12V, podział i tak już niskiego napięcia sprawiłby, że lampy świeciłyby bardzo słabo.
• Trudności w rozbudowie: Dodanie kolejnych lamp do obwodu szeregowego wymagałoby przeliczenia całego układu i mogłoby znacząco obniżyć jasność pozostałych opraw.

Jeden obwód, wiele problemów: Spadki napięcia i efekt domina po awarii jednej lampy

Konsekwencje spadków napięcia w połączeniu szeregowym są bardzo realne. Lampy nie tylko świecą słabiej, ale ich żywotność może być znacznie krótsza z powodu niestabilnych warunków pracy. Co więcej, efekt domina po awarii jednej lampy jest szczególnie problematyczny w ogrodzie, gdzie warunki atmosferyczne (wilgoć, wahania temperatur) zwiększają ryzyko uszkodzeń. Wyobraź sobie sytuację, w której po zmroku nagle gaśnie całe oświetlenie ścieżki, a Ty musisz w ciemności szukać uszkodzonej lampy. Taka instalacja jest nie tylko nieefektywna, ale i niekomfortowa w użytkowaniu.

Czy istnieją sytuacje, w których połączenie szeregowe ma jeszcze sens?

W bardzo specyficznych, niszowych zastosowaniach, połączenie szeregowe może mieć sens. Przykładem mogą być proste, dekoracyjne girlandy świąteczne, gdzie każda lampka jest elementem o bardzo niskiej mocy i często ma wbudowany rezystor ograniczający prąd. W takich układach awaria jednej lampki nie zawsze wyłącza cały obwód, jeśli pozostałe są przystosowane do pracy przy wyższym napięciu. Jednakże, są to wyjątki i absolutnie nie dotyczą ogólnego oświetlenia funkcjonalnego ogrodu, gdzie oczekujemy niezawodności, równomiernego światła i możliwości łatwej konserwacji.

Rekomendowany sposób montażu: Jak poprawnie i bezpiecznie podłączyć lampy ogrodowe równolegle?

Skoro wiemy już, dlaczego połączenie szeregowe nie jest najlepszym pomysłem, przejdźmy do rozwiązania rekomendowanego przez ekspertów – połączenia równoległego, zwłaszcza w bezpiecznym systemie niskonapięciowym 12V.

Przewodnik krok po kroku: Instalacja oświetlenia ogrodowego 12V metodą równoległą

1. Planowanie i projektowanie: Zacznij od dokładnego zaplanowania rozmieszczenia lamp. Zastanów się, które obszary ogrodu chcesz oświetlić i jaki efekt chcesz uzyskać. Narysuj schemat instalacji, uwzględniając położenie lamp, trasę kabli oraz miejsce montażu transformatora/zasilacza.
2. Wybór odpowiednich lamp i zasilacza: Upewnij się, że wszystkie lampy są przeznaczone do pracy w systemie 12V. Oblicz całkowitą moc lamp (o czym więcej w następnym punkcie) i dobierz do niej odpowiedni zasilacz z zapasem mocy.
3. Wytyczanie trasy kabli: Zaznacz w ogrodzie miejsca, gdzie będą przebiegać kable. Staraj się prowadzić je wzdłuż ścieżek, rabat czy murków, aby były jak najmniej widoczne i bezpieczne.
4. Przygotowanie wykopów: Wykonaj wykopy o odpowiedniej głębokości – zazwyczaj 30-50 cm, aby kable były chronione przed uszkodzeniami mechanicznymi (np. podczas prac ogrodowych).
5. Układanie przewodów: Ułóż przewody ziemne (np. YKY) w wykopach. Warto umieścić je w peszlach ochronnych, co dodatkowo zabezpieczy je przed wilgocią i gryzoniami. Pamiętaj o zachowaniu zapasu kabla przy każdej lampie.
6. Podłączanie lamp do głównej linii zasilającej (równolegle): W miejscu każdej lampy wykonaj odgałęzienie od głównego kabla zasilającego. Użyj wodoodpornych złączek (np. żelowych, termokurczliwych), aby podłączyć lampę równolegle do głównej linii. Upewnij się, że połączenia są szczelne i zabezpieczone.
7. Podłączanie do transformatora/zasilacza: Podłącz główny kabel zasilający do transformatora 12V. Transformator powinien być umieszczony w suchym i bezpiecznym miejscu, najlepiej w specjalnej skrzynce ochronnej lub wewnątrz budynku.
8. Testowanie i zasypywanie: Przed zasypaniem wykopów, dokładnie przetestuj całą instalację. Sprawdź, czy wszystkie lampy świecą prawidłowo. Po upewnieniu się, że wszystko działa, zasyp wykopy, ostrożnie ubijając ziemię.

Dobór zasilacza do instalacji 12V – jak obliczyć wymaganą moc, by lampy świeciły pełnym blaskiem?

Prawidłowy dobór zasilacza (transformatora) jest kluczowy dla stabilnego i pełnego świecenia lamp. Aby to zrobić, musisz najpierw obliczyć całkowitą moc wszystkich lamp w Twojej instalacji. To proste: zsumuj moce pojedynczych opraw. Na przykład, jeśli masz 5 lamp po 10W każda, całkowita moc wynosi 5 x 10W = 50W.

Następnie, dobierając zasilacz, zawsze wybieraj taki, który ma zapasy mocy. Zalecam, aby moc zasilacza była o 10-20% większa niż sumaryczna moc lamp. W naszym przykładzie, dla 50W lamp, potrzebujesz zasilacza o mocy co najmniej 55-60W. Taki zapas mocy gwarantuje stabilną pracę systemu, zapobiega przeciążeniu zasilacza i pozwala na ewentualną, niewielką rozbudowę instalacji w przyszłości.

Kable, złączki i peszle – jakie materiały wybrać, by instalacja przetrwała lata?

Trwałość i bezpieczeństwo instalacji ogrodowej w dużej mierze zależą od jakości użytych materiałów. W wilgotnym środowisku ogrodowym nie ma miejsca na kompromisy.

• Przewody ziemne: Niezbędne są przewody przeznaczone do układania w ziemi, takie jak YKY (przewód elektroenergetyczny do układania na stałe w ziemi lub w powietrzu). Są one odporne na wilgoć, uszkodzenia mechaniczne i zmienne temperatury. Unikaj zwykłych przewodów instalacyjnych, które nie są przystosowane do takich warunków.
• Wodoodporne złączki: Do łączenia przewodów i podłączania lamp używaj wyłącznie złączek o wysokiej klasie szczelności, np. złączek żelowych lub termokurczliwych. Zapewniają one hermetyczne połączenie, chroniąc przed wnikaniem wody i wilgoci, co jest krytyczne dla bezpieczeństwa i niezawodności.
• Peszle ochronne: Choć przewody YKY są odporne, dodatkowe umieszczenie ich w peszlach ochronnych (rurach karbowanych) znacznie zwiększa ich ochronę przed uszkodzeniami mechanicznymi (np. szpadlem) oraz gryzoniami.
• Oprawy o odpowiedniej klasie szczelności: Jak już wspomniałam, kluczowe jest użycie opraw o odpowiedniej klasie szczelności (np. IP65, IP67), chroniące przed wilgocią i pyłem.

Połączenie przelotowe (od lampy do lampy) – jak wykonać je prawidłowo, zachowując schemat równoległy?

Jak już wspomniałam, potoczne "połączenie przelotowe" to tak naprawdę równoległe łączenie lamp, a nie szeregowe. Aby wykonać je prawidłowo, główny kabel zasilający (np. 2x1,5mm² lub 2x2,5mm² dla 12V, w zależności od długości i obciążenia) biegnie od transformatora, przez wszystkie miejsca, gdzie mają być lampy. W każdej oprawie wykonuje się odgałęzienie: z głównego kabla wyprowadza się dwa przewody (fazowy i neutralny), które podłącza się do zacisków lampy. Następnie główny kabel biegnie dalej do kolejnej oprawy, gdzie procedura się powtarza. W ten sposób każda lampa jest podłączona bezpośrednio do głównej linii zasilającej, otrzymując pełne napięcie, a awaria jednej z nich nie wpływa na działanie pozostałych. To jest właśnie esencja połączenia równoległego, nawet jeśli fizycznie kabel "przelatuje" od jednej lampy do drugiej.

Bezpieczeństwo przede wszystkim: Kluczowe zasady przy pracy z elektryką w ogrodzie

Praca z elektrycznością, zwłaszcza w warunkach zewnętrznych, wymaga szczególnej ostrożności. Niewłaściwa instalacja może prowadzić do poważnych zagrożeń. Dlatego tak ważne jest przestrzeganie zasad bezpieczeństwa i stosowanie odpowiednich materiałów.

Klasa szczelności IP – co musisz wiedzieć o oznaczeniach IP44, IP65 i IP67?

Klasa szczelności IP (Ingress Protection) to międzynarodowy standard określający stopień ochrony urządzenia przed wnikaniem ciał stałych (np. pyłu) i wody. Jest to absolutnie kluczowy parametr dla oświetlenia ogrodowego. Pierwsza cyfra oznacza ochronę przed pyłem, druga przed wodą.

Klasa IP	Opis ochrony przed pyłem	Opis ochrony przed wodą	Zastosowanie w ogrodzie
IP44	Ochrona przed ciałami stałymi o średnicy > 1 mm	Ochrona przed bryzgami wody z dowolnego kierunku	Miejsca zadaszone, osłonięte, np. pod wiatą, na tarasie pod dachem.
IP65	Całkowita ochrona przed wnikaniem pyłu	Ochrona przed strumieniem wody (np. deszcz, podlewanie)	Miejsca narażone na bezpośrednie działanie deszczu, np. lampy na elewacji, słupki oświetleniowe.
IP67	Całkowita ochrona przed wnikaniem pyłu	Ochrona przed skutkami krótkotrwałego zanurzenia w wodzie (do 1 m głębokości przez 30 min)	Miejsca narażone na zalanie, np. lampy w pobliżu oczek wodnych, do montażu w gruncie.

Zawsze wybieraj oprawy i złączki o odpowiedniej klasie szczelności, dostosowanej do miejsca montażu. W przypadku instalacji podziemnych lub w pobliżu wody, IP67 jest minimum.

Niskie napięcie 12V/24V a bezpieczeństwo – czy na pewno można czuć się w 100% bezpiecznie?

Zastosowanie niskiego napięcia (12V lub 24V) w ogrodzie to zdecydowanie najbezpieczniejsze rozwiązanie. Minimalizuje ono ryzyko porażenia prądem w wilgotnym środowisku ogrodowym. Co więcej, według danych Vertex AI Search, takie instalacje mogą być instalowane samodzielnie, bez specjalistycznych uprawnień, co jest dużą zaletą dla domowych majsterkowiczów. Należy jednak pamiętać, że choć jest znacznie bezpieczniejsze niż 230V, nadal wymaga prawidłowej instalacji i nie zwalnia z ostrożności. Zawsze upewnij się, że zasilanie jest odłączone przed przystąpieniem do jakichkolwiek prac, a wszystkie połączenia są wykonane zgodnie z instrukcją i zabezpieczone przed wilgocią. Nawet niskie napięcie, w połączeniu z wodą, może być niebezpieczne.

Najczęstsze błędy popełniane przez domowych instalatorów i jak ich uniknąć

• Używanie niewłaściwych kabli: Najczęstszym błędem jest używanie zwykłych kabli instalacyjnych (np. YDY) zamiast przewodów ziemnych (YKY). Kable YDY nie są odporne na wilgoć i uszkodzenia mechaniczne w ziemi, co prowadzi do szybkiej degradacji izolacji i zagrożeń. Zawsze stosuj przewody YKY.
• Niewłaściwa klasa szczelności: Montaż lamp lub złączek o zbyt niskiej klasie IP w miejscach narażonych na wodę to prosta droga do awarii i zwarć. Zawsze dobieraj IP do warunków panujących w danym miejscu.
• Przeciążenie zasilacza: Podłączenie zbyt wielu lamp lub lamp o zbyt dużej mocy do zasilacza o niewystarczającej mocy prowadzi do jego przegrzewania, awarii i skrócenia żywotności. Zawsze dobieraj zasilacz z zapasem mocy.
• Zbyt płytkie zakopanie kabli: Kable zakopane zbyt płytko są narażone na uszkodzenia podczas prac ogrodowych (kopanie, aeracja). Zalecana głębokość to 30-50 cm.
• Brak zabezpieczeń: Pomijanie zabezpieczeń w skrzynce rozdzielczej (np. wyłączników nadprądowych) lub brak odpowiedniego uziemienia, jeśli jest wymagane, to poważne zaniedbanie bezpieczeństwa.
• Nieszczelne połączenia: Źle wykonane, nieszczelne połączenia kabli to główna przyczyna zwarć i awarii w instalacjach zewnętrznych. Używaj tylko wodoodpornych złączek i upewnij się, że są prawidłowo zamontowane.

Twój ogród w pełnym blasku: Jak zadbać o trwałość i estetykę instalacji?

Poza aspektami technicznymi i bezpieczeństwem, równie ważne jest, aby oświetlenie ogrodowe było estetyczne i służyło nam przez długie lata. Odpowiednie planowanie i regularna konserwacja są kluczem do sukcesu.

Maskowanie przewodów i planowanie rozmieszczenia lamp – porady praktyczne

Estetyka instalacji zaczyna się już na etapie planowania. Aby kable były niewidoczne i nie szpeciły ogrodu, należy je odpowiednio zamaskować. Najlepszym sposobem jest zakopanie ich na odpowiedniej głębokości, wzdłuż krawędzi ścieżek, rabat czy murków. Można je również ukryć pod warstwą kory, kamieni ozdobnych lub w gęstych krzewach. Pamiętaj, aby zawsze zostawić sobie schemat przebiegu kabli, co ułatwi ewentualne przyszłe prace ogrodowe czy naprawy.

Planując rozmieszczenie lamp, zastanów się, co chcesz podkreślić w ogrodzie. Czy mają to być konkretne rośliny, ścieżki, a może strefa wypoczynkowa? Unikaj "efektu lotniska", czyli równomiernego, nudnego oświetlenia. Zamiast tego, stwórz różne strefy świetlne, wykorzystując lampy o różnej intensywności i kierunku świecenia. Oświetlenie punktowe do podkreślania detali, oświetlenie ścieżek dla bezpieczeństwa i delikatne światło rozproszone dla stworzenia nastroju – to klucz do pięknego i funkcjonalnego ogrodu po zmroku. Według danych Vertex AI Search, dobrze zaprojektowane oświetlenie może znacząco podnieść wartość estetyczną i użytkową przestrzeni zewnętrznej.

Przeczytaj również: Oświetlenie Tarasu Inspiracje - Stwórz Magiczny Klimat Krok po Kroku

Konserwacja i przegląd instalacji – proste czynności, które przedłużą jej żywotność

Regularna konserwacja i przeglądy są niezbędne, aby Twoja instalacja oświetleniowa służyła Ci niezawodnie przez wiele lat. Oto kilka prostych czynności, które warto wykonywać:

• Okresowe czyszczenie lamp: Kurz, błoto, liście i owady mogą osadzać się na kloszach lamp, zmniejszając ich efektywność świetlną. Regularne czyszczenie lamp miękką szmatką i łagodnym detergentem przywróci im pełny blask.
• Sprawdzanie stanu kabli i złączek: Przynajmniej raz w roku, najlepiej wiosną, sprawdź widoczne fragmenty kabli i złączek pod kątem uszkodzeń mechanicznych, pęknięć izolacji czy śladów wilgoci. Wszelkie uszkodzenia należy natychmiast naprawić lub wymienić uszkodzone elementy.
• Kontrola działania zasilacza: Upewnij się, że zasilacz nie przegrzewa się i działa prawidłowo. Sprawdź, czy nie ma widocznych uszkodzeń obudowy.
• Wymiana uszkodzonych elementów: Niezwłocznie wymieniaj przepalone żarówki lub uszkodzone lampy. Długotrwałe pozostawianie niesprawnych elementów może obciążać pozostałe części instalacji.
• Przycinanie roślinności: Upewnij się, że rośliny nie zarastają lamp, blokując światło lub powodując przegrzewanie opraw.
