Jak zbudować ściemniacz LED 12V? Schematy i porady DIY

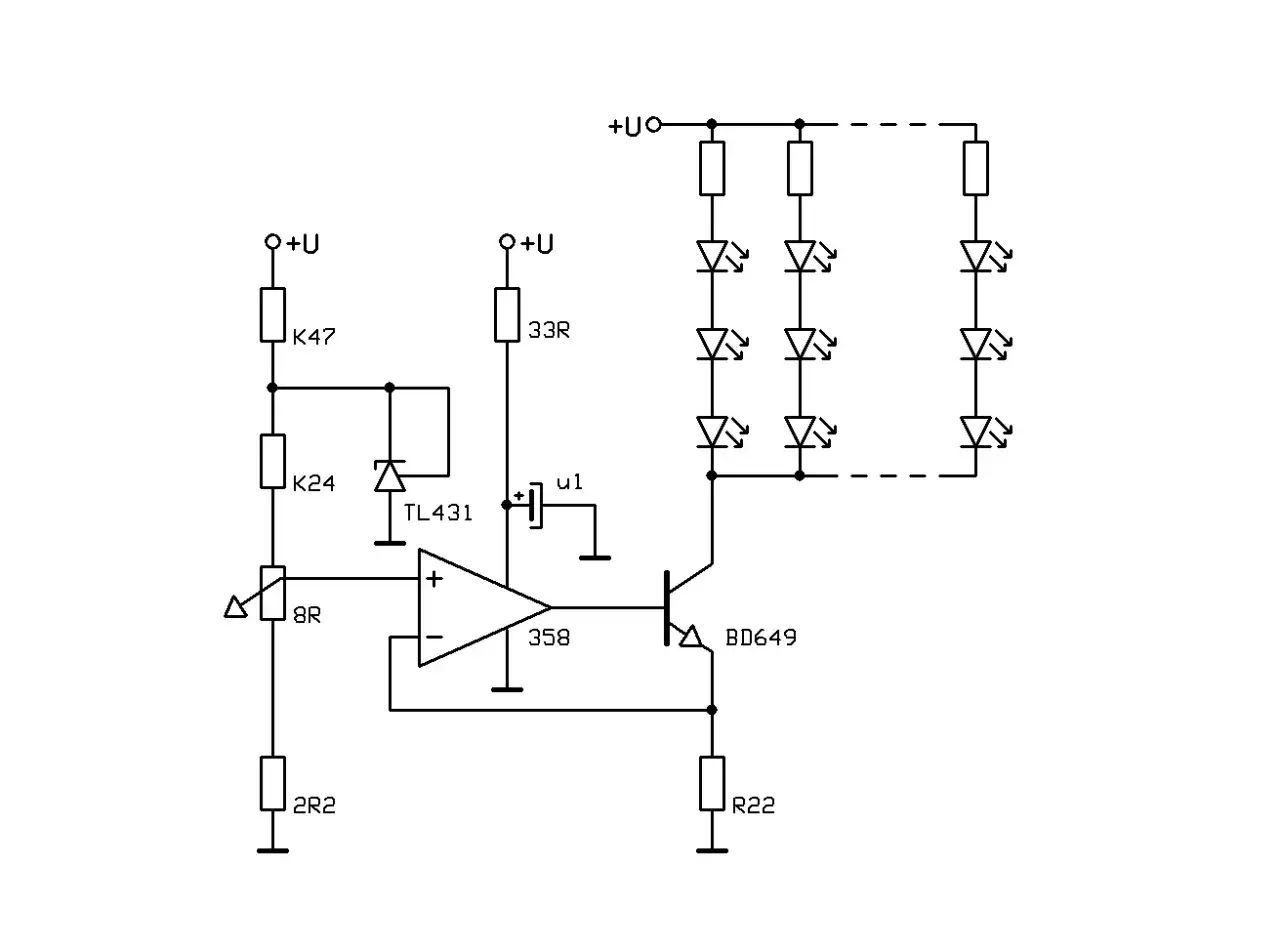

Samodzielna budowa ściemniacza do oświetlenia LED zasilanego napięciem 12V to fascynujące wyzwanie dla każdego hobbysty i entuzjasty DIY. W tym artykule znajdziesz konkretne schematy, szczegółowe listy komponentów oraz praktyczne instrukcje, które pozwolą Ci nie tylko zrozumieć zasadę działania, ale także zrealizować własny projekt. Przygotuj się na dawkę wiedzy, która rozwieje wszelkie wątpliwości dotyczące efektywnego ściemniania diod LED.

Dlaczego zwykły ściemniacz nie zadziała? Klucz do zrozumienia technologii LED

Zacznijmy od fundamentalnej kwestii: dlaczego tradycyjne ściemniacze, które doskonale sprawdzały się z żarówkami wolframowymi, są całkowicie nieodpowiednie dla nowoczesnego oświetlenia LED 12V? Odpowiedź tkwi w zasadzie działania obu technologii. Klasyczne żarówki są odbiornikami rezystancyjnymi – ich jasność zależy bezpośrednio od dostarczonego napięcia. Zmniejszając napięcie, zmniejszamy prąd płynący przez żarnik, a tym samym jego temperaturę i emitowane światło.

Diody LED działają zupełnie inaczej. Są to urządzenia półprzewodnikowe, które wymagają stabilnego napięcia i prądu do prawidłowej pracy. Zbyt niskie napięcie może spowodować ich migotanie lub całkowite zgaszenie, natomiast zbyt wysokie – nieodwracalne uszkodzenie. Tradycyjne ściemniacze, często oparte na odcinaniu fragmentu sinusoidy napięcia zmiennego (faza), są przeznaczone do pracy z wysokim napięciem sieciowym (230V) i obciążeniem rezystancyjnym. Podłączenie ich do zasilacza 12V, a następnie do taśmy LED, może prowadzić do niestabilnej pracy zasilacza, migotania diod, a w skrajnych przypadkach – do uszkodzenia zarówno zasilacza, jak i samych diod LED.

Jedyną słuszną i efektywną metodą ściemniania diod LED, zwłaszcza tych zasilanych niskim napięciem, jest modulacja szerokości impulsu, czyli PWM (Pulse Width Modulation). Na czym to polega? Zamiast zmieniać napięcie, bardzo szybko włączamy i wyłączamy diody LED. Częstotliwość tych przełączeń jest na tyle wysoka (zazwyczaj od kilkuset Hz do kilku kHz), że ludzkie oko nie jest w stanie ich dostrzec. Widzimy jedynie uśrednioną jasność.

Regulacja jasności odbywa się poprzez zmianę tak zwanego współczynnika wypełnienia (duty cycle). Jest to stosunek czasu, przez który dioda jest włączona, do całkowitego czasu jednego cyklu (włączenie + wyłączenie). Im dłużej dioda jest włączona w danym cyklu, tym jaśniej świeci. Jeśli jest włączona przez 10% czasu cyklu, świeci słabo; jeśli przez 90%, świeci niemal pełną mocą. Według danych Kingled.pl, właśnie ta technika pozwala na precyzyjną i bezpieczną kontrolę jasności bez negatywnego wpływu na żywotność diod.

Z tego wynika kluczowa zasada instalacji: ściemniacz PWM należy zawsze wpiąć po stronie niskiego napięcia, czyli między zasilaczem 12V a odbiornikiem, którym jest najczęściej taśma LED. Nigdy nie podłączamy go przed zasilaczem!

Schemat #1: Najprostszy ściemniacz LED 12V na tranzystorze MOSFET

Jeśli dopiero zaczynasz swoją przygodę z elektroniką, ten schemat będzie idealnym punktem wyjścia. Jest on niezwykle prosty, a jednocześnie efektywny w regulacji jasności oświetlenia LED 12V. Opiera się na jednym kluczowym elemencie – tranzystorze MOSFET – oraz potencjometrze, który pozwala na manualną kontrolę.

Gotowy schemat ideowy dla początkujących – czego potrzebujesz?

Idea tego schematu jest bardzo intuicyjna. Potrzebujemy zasilacza 12V, który dostarczy energię do naszego układu i taśmy LED. Następnie mamy potencjometr, który będzie działał jak regulator. Jego środkowa nóżka (suwak) będzie podłączona do bramki (gate) tranzystora MOSFET. Jedna z zewnętrznych nóżek potencjometru będzie połączona z plusem zasilania 12V, a druga z masą (minusem zasilania) poprzez rezystor. Dren (drain) tranzystora MOSFET zostanie podłączony do plusa taśmy LED, a źródło (source) do masy zasilania. Minus taśmy LED podłączamy bezpośrednio do plusa zasilania 12V. W ten sposób potencjometr kontroluje napięcie na bramce MOSFET-a, a ten z kolei reguluje prąd płynący przez taśmę LED.

Lista komponentów: tranzystor, potencjometr i kilka drobnych elementów

• Tranzystor MOSFET N-kanałowy: np. IRF540N, BUZ11, IRFZ44N lub IRLZ44N. Wybierz model o odpowiednim prądzie maksymalnym (zapas mocy zawsze jest wskazany).
• Potencjometr: 10kΩ (liniowy, czyli oznaczony literą "B" lub bez oznaczenia).
• Rezystor: 10kΩ (1/4W).
• Zasilacz: 12V DC (o odpowiedniej mocy dla Twojej taśmy LED).
• Taśma LED: 12V.
• Płytka stykowa (breadboard): do prototypowania.
• Przewody połączeniowe.

Krok po kroku: jak złożyć i uruchomić układ na płytce stykowej?

1. Podłącz plus zasilania 12V do jednego z rzędów na płytce stykowej, a minus (masę) do innego.
2. Włóż tranzystor MOSFET na płytkę. Pamiętaj o jego wyprowadzeniach: Gate (bramka), Drain (dren), Source (źródło) – sprawdź kolejność w nocie katalogowej!
3. Podłącz nóżkę Source tranzystora MOSFET do masy zasilania.
4. Podłącz nóżkę Drain tranzystora MOSFET do minusa taśmy LED.
5. Plus taśmy LED podłącz bezpośrednio do plusa zasilania 12V.
6. Włóż potencjometr na płytkę. Podłącz jedną z jego zewnętrznych nóżek do plusa zasilania 12V.
7. Drugą zewnętrzną nóżkę potencjometru podłącz do masy zasilania poprzez rezystor 10kΩ.
8. Środkową nóżkę (suwak) potencjometru podłącz do nóżki Gate tranzystora MOSFET.
9. Sprawdź wszystkie połączenia. Upewnij się, że nie ma zwarć.
10. Podłącz zasilacz i ostrożnie obracaj potencjometrem. Powinieneś zauważyć płynną regulację jasności taśmy LED.

Jak działa ten układ? Wyjaśnienie roli potencjometru i tranzystora

W tym układzie potencjometr działa jako dzielnik napięcia. Obracając nim, zmieniamy napięcie podawane na bramkę (Gate) tranzystora MOSFET. Tranzystor MOSFET jest elementem sterowanym napięciem – im wyższe napięcie na bramce (powyżej pewnego progu, zwanego napięciem progowym bramki Vgs(th)), tym bardziej "otwiera się" kanał między drenem (Drain) a źródłem (Source), pozwalając na przepływ większego prądu. W efekcie, potencjometr reguluje napięcie na bramce, co bezpośrednio przekłada się na to, ile prądu może przepłynąć przez tranzystor do taśmy LED, a tym samym na jej jasność. Jest to prosta, ale skuteczna metoda regulacji.

Schemat #2: Niezawodny i precyzyjny ściemniacz PWM z sercem w postaci NE555

Dla tych, którzy szukają bardziej zaawansowanego, ale wciąż przystępnego rozwiązania, ściemniacz oparty na kultowym timerze NE555 jest doskonałym wyborem. Ten układ oferuje znacznie większą stabilność i szerszy zakres regulacji w porównaniu do prostego schematu z potencjometrem, a jego niezawodność sprawiła, że stał się ulubieńcem hobbystów na całym świecie.

Schemat, który pokochali hobbyści: generator PWM na kultowym timerze 555

Układ NE555, w konfiguracji multiwibratora astabilnego, jest sercem tego ściemniacza. Oznacza to, że generuje on ciągły ciąg impulsów prostokątnych, których częstotliwość i, co najważniejsze, współczynnik wypełnienia (duty cycle) mogą być precyzyjnie regulowane. To właśnie zmiana współczynnika wypełnienia sygnału PWM, generowanego przez NE555, pozwala na płynną regulację jasności diod LED. Z mojego doświadczenia wynika, że układy oparte na NE555 są niezwykle uniwersalne i stabilne, co czyni je idealnymi do tego typu zastosowań.

Analiza schematu: rola poszczególnych pinów NE555 w generowaniu sygnału

Zrozumienie działania NE555 w tym kontekście wymaga krótkiego spojrzenia na jego kluczowe piny:

• Pin 3 (Output): To tutaj pojawia się sygnał PWM. Jest to wyjście, które będzie sterować bramką tranzystora MOSFET.
• Pin 6 (Threshold) i Pin 7 (Discharge): Te piny są kluczowe dla ładowania i rozładowywania kondensatora, co determinuje częstotliwość i współczynnik wypełnienia impulsu. Poprzez podłączenie potencjometru i rezystorów do tych pinów, możemy zmieniać czasy ładowania i rozładowywania kondensatora, a tym samym regulować sygnał PWM.
• Pin 5 (Control Voltage): Ten pin pozwala na zewnętrzną kontrolę częstotliwości. W wielu prostych schematach jest on podłączony do masy poprzez mały kondensator (np. 10nF) w celu stabilizacji, ale może być również wykorzystany do modulacji zewnętrznym sygnałem.
• Pin 2 (Trigger): Gdy napięcie na tym pinie spadnie poniżej 1/3 napięcia zasilania, wyjście (Pin 3) przechodzi w stan wysoki.
• Pin 4 (Reset): Zazwyczaj podłączony do plusa zasilania, aby zapobiec przypadkowemu resetowaniu układu.
• Pin 8 (VCC) i Pin 1 (GND): Zasilanie układu NE555 (plus i masa).

Lista części: co przygotować do budowy bardziej zaawansowanego ściemniacza?

• Układ scalony: NE555 (lub jego wersja CMOS, np. LMC555, dla lepszej efektywności).
• Potencjometr: 100kΩ (liniowy).
• Kondensatory:
  • 100nF (ceramiczny, do stabilizacji pinu 5).
  • 10uF (elektrolityczny, do określania częstotliwości).
• Rezystory:
  • 1kΩ (1/4W)
  • 10kΩ (1/4W)
• Dioda prostownicza: np. 1N4148 (do rozdzielenia ścieżek ładowania/rozładowywania kondensatora, co pozwala na pełniejszą regulację współczynnika wypełnienia).
• Tranzystor MOSFET N-kanałowy: np. IRFZ44N, BUZ11, IRLZ44N (dobór jak w poprzednim schemacie, z zapasem mocy).
• Zasilacz: 12V DC.
• Taśma LED: 12V.
• Płytka drukowana (PCB) lub uniwersalna: do montażu.
• Przewody, lutownica, cyna.

Porady montażowe: jak uniknąć błędów przy lutowaniu układu?

Montaż układu z NE555 wymaga nieco większej precyzji niż prosty schemat z jednym MOSFET-em. Oto kilka kluczowych wskazówek:

• Polaryzacja kondensatorów elektrolitycznych: Zawsze sprawdzaj polaryzację kondensatorów elektrolitycznych (mają oznaczone plus i minus). Odwrotne podłączenie może prowadzić do ich uszkodzenia, a nawet wybuchu.
• Prawidłowe wlutowanie NE555: Układ scalony NE555 ma na obudowie wcięcie lub kropkę, która wskazuje pin 1. Upewnij się, że wlutowujesz go w odpowiedniej orientacji, zgodnie ze schematem.
• Unikanie zwarć: Przy lutowaniu na płytce uniwersalnej lub PCB, dokładnie sprawdzaj, czy nie ma przypadkowych zwarć między ścieżkami lub nóżkami elementów. Lupa może być bardzo pomocna.
• Jakość lutowania: Dobre, błyszczące luty są kluczem do stabilnej pracy. Unikaj "zimnych lutów" (matowych, grudkowatych), które mogą powodować niestabilne połączenia.
• Testowanie na bieżąco: Jeśli to możliwe, testuj fragmenty układu po ich zmontowaniu, zanim przejdziesz do kolejnych etapów. To ułatwia diagnozowanie ewentualnych problemów.

Kluczowy element wykonawczy: Jak prawidłowo dobrać tranzystor MOSFET?

Tranzystor MOSFET jest sercem każdego ściemniacza PWM, niezależnie od tego, czy steruje nim potencjometr, czy zaawansowany układ NE555. To on odpowiada za faktyczne "przełączanie" prądu do diod LED. Prawidłowy dobór tego elementu jest kluczowy dla niezawodności i długowieczności całego układu.

Czym się kierować przy wyborze MOSFET-a? Napięcie, prąd i rezystancja RDS(on)

Wybierając tranzystor MOSFET, musimy zwrócić uwagę na kilka kluczowych parametrów, które znajdziemy w jego nocie katalogowej:

• Maksymalne napięcie dren-źródło (Vds): Określa maksymalne napięcie, jakie tranzystor może wytrzymać między drenem a źródłem w stanie wyłączenia. Dla układów 12V, tranzystor powinien mieć Vds z zapasem, np. 30V, 50V, a nawet 100V. Zawsze lepiej mieć margines bezpieczeństwa.
• Maksymalny prąd drenu (Id): Ten parametr informuje nas o maksymalnym prądzie, jaki może przepłynąć przez tranzystor. Musi być on wyższy niż maksymalny prąd, jaki będzie pobierać nasza taśma LED. Jeśli np. planujesz podłączyć 5 metrów taśmy o mocy 10W/m (czyli 50W), to przy 12V prąd wyniesie około 4.17A (P=U*I -> I=P/U). W takim przypadku tranzystor powinien mieć Id znacznie powyżej 5A, np. 20A czy 30A, aby uniknąć jego przegrzewania się i uszkodzenia.
• Rezystancja w stanie włączenia (RDS(on)): Jest to rezystancja kanału tranzystora, gdy jest on w pełni włączony. Im niższa wartość RDS(on), tym mniejsze straty mocy w postaci ciepła, a co za tym idzie – mniejsze nagrzewanie się tranzystora i większa efektywność układu. To bardzo ważny parametr, zwłaszcza przy większych prądach.
• Napięcie progowe bramki (Vgs(th)): Określa napięcie, przy którym tranzystor zaczyna przewodzić. Ważne jest, aby napięcie sterujące z naszego układu (np. z NE555 lub potencjometru) było wystarczająco wysokie, aby w pełni wysterować bramkę MOSFET-a i zapewnić jego pełne otwarcie (czyli niskie RDS(on)).

Popularne modele tranzystorów (IRLZ44N, BUZ11, IRF540N) – który będzie najlepszy dla Ciebie?

Na rynku dostępnych jest wiele tranzystorów MOSFET N-kanałowych, ale kilka z nich cieszy się szczególną popularnością wśród hobbystów:

Zwróć szczególną uwagę na IRLZ44N. Jest to tranzystor typu "logic level", co oznacza, że do pełnego otwarcia (i osiągnięcia niskiego RDS(on)) wymaga znacznie niższego napięcia na bramce (np. 5V) niż standardowe MOSFET-y (które często potrzebują 10V). To sprawia, że jest on łatwiejszy do wysterowania bezpośrednio z wyjścia NE555 (które zazwyczaj dostarcza około 10-11V w układzie 12V) lub nawet z mikrokontrolera (5V), co upraszcza projektowanie.

Kiedy radiator staje się koniecznością? Obliczanie i odprowadzanie ciepła

Tranzystory MOSFET, mimo swojej wysokiej efektywności, generują pewną ilość ciepła, zwłaszcza gdy przepływają przez nie duże prądy. Dzieje się tak z powodu rezystancji RDS(on) – nawet niewielka rezystancja pomnożona przez kwadrat prądu (P_strat = I^2 * RDS(on)) daje straty mocy, które zamieniają się w ciepło.

Radiator staje się koniecznością, gdy tranzystor nagrzewa się do temperatury, która może skrócić jego żywotność lub spowodować niestabilną pracę układu. Zazwyczaj, jeśli dotykając tranzystora palcem, czujesz, że jest on "gorący" (a nie tylko "ciepły"), to znak, że potrzebuje radiatora. Dla prądów rzędu kilku amperów (np. powyżej 5A) i ciągłej pracy, zastosowanie radiatora jest wysoce zalecane. Radiator zwiększa powierzchnię wymiany ciepła z otoczeniem, efektywnie odprowadzając nadmiar energii.

Z grubsza, możesz oszacować potrzebę radiatora, obliczając straty mocy w tranzystorze. Jeśli straty przekraczają około 1-2W, radiator jest zazwyczaj wskazany. Pamiętaj, że tranzystory MOSFET mają również maksymalną dopuszczalną temperaturę złącza (Tj max), której nie wolno przekraczać. Dobór radiatora polega na zapewnieniu odpowiedniej rezystancji termicznej (Rth), aby temperatura złącza utrzymywała się w bezpiecznym zakresie.

Praktyczne aspekty podłączenia i użytkowania

Zbudowanie ściemniacza to jedno, ale jego prawidłowe podłączenie i eksploatacja to równie ważne aspekty. W tej sekcji skupimy się na tym, jak uniknąć typowych błędów i jak rozwinąć swój projekt.

Jak poprawnie podłączyć gotowy ściemniacz do taśmy LED i zasilacza 12V?

Niezależnie od tego, który schemat wybrałeś, zasada podłączenia do reszty instalacji jest taka sama:

1. Zasilacz 12V: Podłącz zasilacz do sieci 230V (jeśli jest to zasilacz wtyczkowy) lub do odpowiednich zacisków (jeśli to zasilacz modułowy). Upewnij się, że zasilacz jest odpowiedniej mocy dla Twojej taśmy LED.
2. Podłączenie do ściemniacza:
   • Plus (+) zasilacza 12V podłącz do wejścia plus (+) Twojego ściemniacza.
   • Minus (-) zasilacza 12V podłącz do wejścia minus (-) Twojego ściemniacza.
3. Podłączenie do taśmy LED:
   • Wyjście plus (+) ze ściemniacza podłącz do plusa (+) taśmy LED.
   • Wyjście minus (-) ze ściemniacza podłącz do minusa (-) taśmy LED.

Kluczowa zasada: Zawsze upewnij się, że polaryzacja jest prawidłowa. Odwrotne podłączenie zasilania lub taśmy LED może uszkodzić elementy. Zasilacze i taśmy LED mają wyraźnie oznaczone plusy i minusy.

Potencjalne problemy i ich rozwiązania: co zrobić, gdy układ nie działa?

Nawet doświadczonym elektronikom zdarzają się błędy. Oto lista najczęstszych problemów i ich rozwiązań:

• Brak świecenia LED:
  • Sprawdź, czy zasilacz dostarcza napięcie (użyj multimetru).
  • Sprawdź polaryzację zasilania i taśmy LED.
  • Sprawdź, czy tranzystor MOSFET jest prawidłowo wlutowany i nie jest uszkodzony.
  • Upewnij się, że wszystkie połączenia są poprawne i nie ma "zimnych lutów".
  • W przypadku układu z NE555, sprawdź, czy układ scalony jest prawidłowo włożony i zasilany.
• Brak regulacji jasności (LED świeci zawsze na max lub wcale):
  • Sprawdź potencjometr – czy nie jest uszkodzony lub źle podłączony.
  • W układzie z NE555, sprawdź kondensator i rezystory odpowiedzialne za generowanie sygnału PWM.
  • Upewnij się, że napięcie na bramce MOSFET-a zmienia się wraz z obracaniem potencjometru (możesz to zmierzyć multimetrem).
• Migotanie LED:
  • Zbyt niska częstotliwość sygnału PWM. W układzie NE555 spróbuj zmniejszyć wartość kondensatora lub rezystorów w obwodzie RC, aby zwiększyć częstotliwość.
  • Niestabilne zasilanie. Dodaj kondensator filtrujący (np. 1000uF/25V) równolegle do zasilania układu.
  • Uszkodzony tranzystor MOSFET lub NE555.
• Tranzystor MOSFET bardzo się grzeje:
  • Zbyt mały radiator lub jego brak.
  • Tranzystor nie jest w pełni otwierany (napięcie na bramce jest za niskie). Sprawdź napięcie sterujące.
  • Prąd płynący przez taśmę LED jest zbyt duży dla danego tranzystora.

Przeczytaj również: Jaka aplikacja smart do światła? Kompletny przewodnik

Pomysły na rozbudowę: jak dodać do układu włącznik lub zintegrować go z mikrokontrolerem?

Zbudowany ściemniacz to świetna baza do dalszych eksperymentów:

• Dodanie włącznika/wyłącznika: Najprostszym sposobem jest umieszczenie przełącznika hebelkowego lub przycisku na przewodzie zasilającym 12V, przed ściemniaczem. Możesz również użyć potencjometru z wbudowanym wyłącznikiem (tzw. potencjometr z wyłącznikiem).
• Integracja z mikrokontrolerem (np. Arduino): Jeśli chcesz uzyskać bardziej zaawansowaną kontrolę (np. sterowanie z aplikacji, harmonogramy, czujniki ruchu), możesz zastąpić generator PWM oparty na NE555 (lub prosty potencjometr) wyjściem PWM z mikrokontrolera. Wystarczy podłączyć pin PWM mikrokontrolera (np. Arduino) do bramki tranzystora MOSFET (z odpowiednim rezystorem ograniczającym prąd bramki). Pamiętaj, aby wybrać tranzystor MOSFET typu "logic level" (jak IRLZ44N), który łatwo wysterować napięciem 5V z mikrokontrolera.
• Zastosowanie enkodera zamiast potencjometru: Enkoder obrotowy pozwala na cyfrową regulację jasności, co jest bardziej precyzyjne i pozwala na zapamiętywanie ustawień. Wymaga to jednak mikrokontrolera do interpretacji sygnałów z enkodera i generowania odpowiedniego sygnału PWM.
