Oświetlenie podbitki - Schemat instalacji LED - Zrób to sam bezpiecznie

Instalacja oświetlenia LED w podbitce dachowej to doskonały sposób na podniesienie estetyki i funkcjonalności Twojego domu oraz ogrodu. Moje doświadczenie pokazuje, że odpowiednio zaprojektowane i wykonane oświetlenie potrafi całkowicie odmienić wygląd elewacji po zmroku, jednocześnie zwiększając bezpieczeństwo wokół posesji. Ten artykuł jest kompleksowym przewodnikiem, który krok po kroku wyjaśni, jak prawidłowo wykonać taką instalację. Dowiesz się, dlaczego odpowiedni schemat połączeń jest kluczowy dla bezpieczeństwa i funkcjonalności, a także jakich błędów unikać, aby Twoja instalacja służyła przez lata, zapewniając niezawodne i estetyczne źródło światła.

Dlaczego poprawny schemat to fundament bezpiecznego oświetlenia podbitki?

Prawidłowy schemat połączeń w instalacji oświetlenia podbitki dachowej to absolutna podstawa, która decyduje o bezpieczeństwie i trwałości całego systemu. Z mojego punktu widzenia, jest to szczególnie istotne dla osób, które decydują się na samodzielne wykonanie montażu (DIY). Bez precyzyjnego planu łatwo o kosztowne błędy, które mogą prowadzić nie tylko do uszkodzenia sprzętu, ale także do poważnych zagrożeń, takich jak zwarcia czy przegrzewanie. Precyzyjny schemat jest mapą drogową, która pozwala osiągnąć równomierne, stabilne i bezpieczne oświetlenie, które będzie cieszyć oko przez długie lata.

Rola schematu: uniknij kosztownych błędów i zagrożenia

Dokładny schemat połączeń jest niczym instrukcja obsługi, która prowadzi nas przez każdy etap montażu, pomagając unikać typowych błędów. Nieprawidłowe połączenia mogą mieć szereg negatywnych konsekwencji: od irytującego migotania światła, przez nierówną jasność poszczególnych punktów, aż po przedwczesne uszkodzenie opraw LED lub zasilacza. W skrajnych przypadkach, niewłaściwie wykonana instalacja może nawet doprowadzić do pożaru. Dlatego tak ważne jest, aby traktować schemat jako podstawowe narzędzie, które zapewnia bezpieczeństwo zarówno samej instalacji, jak i wszystkich użytkowników. To Twój przewodnik do bezproblemowego i efektywnego oświetlenia.

Oświetlenie 230V vs 12V/24V: Który system wybrać i dlaczego niskonapięciowy jest bezpieczniejszy dla majsterkowiczów?

Na rynku dostępne są dwa główne typy systemów oświetleniowych: sieciowe 230V oraz niskonapięciowe 12V lub 24V. Chociaż system 230V może wydawać się prostszy, ponieważ nie wymaga dodatkowego zasilacza, to dla majsterkowiczów samodzielnie wykonujących instalację w podbitce zdecydowanie rekomenduję system niskonapięciowy. Jest on znacznie bezpieczniejszy w montażu i eksploatacji, zwłaszcza w warunkach zewnętrznych. System niskonapięciowy wymaga zastosowania zasilacza (transformatora), który obniża napięcie z 230V do bezpiecznych 12V lub 24V. Niższe napięcie minimalizuje ryzyko porażenia prądem, co jest kluczowe podczas pracy na wysokościach i w miejscach narażonych na wilgoć. Dodatkowo, instalacje niskonapięciowe są bardziej elastyczne w montażu i pozwalają na łatwiejsze zarządzanie oświetleniem, co czyni je idealnym wyborem do zastosowań zewnętrznych, gdzie bezpieczeństwo i trwałość są priorytetem.

Kluczowe elementy instalacji: Co musisz przygotować przed montażem?

Zanim przystąpisz do montażu oświetlenia w podbitce, kluczowe jest zgromadzenie odpowiednich komponentów. Właściwy dobór każdego elementu ma fundamentalne znaczenie dla trwałości, bezpieczeństwa i efektywności całej instalacji. Skupmy się na praktycznych wskazówkach, które pomogą Ci dokonać najlepszego wyboru.

Wybór opraw LED: Jakie parametry (IP44+, moc, kąt świecenia) mają znaczenie na zewnątrz?

Wybierając oprawy LED do podbitki, musisz zwrócić uwagę na kilka kluczowych parametrów, które zapewnią ich długotrwałe i bezproblemowe działanie w warunkach zewnętrznych:

• Klasa szczelności (IP): Jest to najważniejszy parametr. Dla zastosowań zewnętrznych, oprawy muszą mieć minimum IP44, co oznacza ochronę przed bryzgami wody i ciałami stałymi o średnicy powyżej 1 mm. Osobiście zawsze zalecam wybór opraw o klasie IP65 lub wyższej, aby zapewnić maksymalną ochronę przed deszczem, śniegiem, pyłem i owadami, co znacznie wydłuży ich żywotność.
• Moc (W): Moc oprawy wpływa bezpośrednio na jasność świecenia i zużycie energii. Zastanów się, jaki efekt chcesz uzyskać – subtelne podświetlenie czy mocne oświetlenie użytkowe. Pamiętaj, że diody LED są bardzo energooszczędne, więc często mniejsza moc wystarczy do osiągnięcia pożądanego efektu.
• Kąt świecenia: Określa, jak szeroko rozchodzi się światło. Węższy kąt (np. 30-60 stopni) stworzy bardziej skupione punkty świetlne, idealne do podkreślania detali. Szerszy kąt (np. 90-120 stopni) zapewni bardziej równomierne i rozproszone oświetlenie.
• Barwa światła: Temperatura barwowa (wyrażana w Kelvinach) wpływa na atmosferę. Ciepła biel (ok. 2700-3000K) tworzy przytulny nastrój, neutralna biel (ok. 4000K) jest najbardziej uniwersalna, a zimna biel (powyżej 5000K) daje efekt nowoczesności i jest często stosowana w celach bezpieczeństwa.

Dobór zasilacza 12V/24V: Jak obliczyć wymaganą moc z zapasem?

Dobór odpowiedniego zasilacza to jeden z najważniejszych etapów planowania. Jego moc musi być dobrana z odpowiednim zapasem, aby zapewnić stabilną pracę i długą żywotność całej instalacji. Moja zasada jest prosta: suma mocy wszystkich podłączonych punktów świetlnych powinna stanowić około 80% mocy zasilacza. Oznacza to, że zasilacz powinien mieć moc o około 20% większą niż suma mocy opraw.

Przykład: Jeśli planujesz podłączyć 10 opraw LED, każda o mocy 3W, to łączna moc wynosi 30W (10 x 3W). Aby dobrać zasilacz z 20% zapasem, należy pomnożyć 30W przez 1.2 (czyli dodać 20%). Otrzymujemy 36W. W takim przypadku należy wybrać zasilacz o mocy co najmniej 36W, najlepiej 40W lub 50W, jeśli taki jest dostępny. Pamiętaj również, aby zasilacz umieścić w miejscu chronionym przed wilgocią i zmiennymi warunkami atmosferycznymi, np. na poddaszu, w garażu lub w specjalnej, hermetycznej puszce instalacyjnej.

Przewody i złączki: Jaki przekrój kabla zapewni stabilne działanie bez spadków napięcia?

W instalacjach niskonapięciowych, takich jak oświetlenie LED w podbitce, odpowiedni przekrój przewodów jest niezwykle istotny, aby uniknąć spadków napięcia. Spadki te mogą objawiać się nierównomiernym świeceniem opraw, szczególnie tych oddalonych od zasilacza. Według danych smd-led.pl, do instalacji 12V na zewnątrz, przy niewielkich mocach typowych dla LED, często stosuje się przewody o przekroju 2x1,5 mm². Taki przekrój pozwala zminimalizować spadki napięcia nawet na dłuższych odcinkach. Równie ważne jest stosowanie hermetycznych złączek (np. o klasie szczelności IP68) do wszystkich połączeń zewnętrznych. Zapewniają one trwałość i bezpieczeństwo instalacji w wilgotnym środowisku podbitki, chroniąc przed korozją i zwarciami.

Schemat połączenia równoległego: Jedyna słuszna metoda dla LED

Przechodzimy do sedna sprawy, czyli do schematu połączenia. W przypadku oświetlenia LED w podbitce dachowej, połączenie równoległe jest jedyną prawidłową i rekomendowaną metodą. Zrozumienie tego aspektu jest absolutnie fundamentalne dla każdego, kto samodzielnie podejmuje się montażu, ponieważ decyduje o funkcjonalności, estetyce i trwałości całej instalacji.

Połączenie równoległe a szeregowe: Dlaczego szeregowe zawiedzie w podbitce? (Wizualne porównanie)

Różnica między połączeniem równoległym a szeregowym jest kluczowa. W połączeniu szeregowym, wszystkie oprawy LED są połączone jedna za drugą, tworząc jeden obwód. Oznacza to, że napięcie zasilania dzieli się między wszystkie oprawy, a uszkodzenie jednej z nich przerywa cały obwód, powodując zgaśnięcie wszystkich pozostałych. Co gorsza, w długich instalacjach szeregowych, spadki napięcia są na tyle duże, że ostatnie punkty w linii świeciłyby znacznie słabiej lub wcale, a ich barwa światła mogłaby się różnić. Dlatego w podbitce stosujemy wyłącznie połączenie równoległe. W tym układzie, każda oprawa LED jest podłączona bezpośrednio do głównej linii zasilającej (do tych samych przewodów plus i minus), co oznacza, że każda oprawa otrzymuje to samo pełne napięcie (np. 12V). Gwarantuje to równomierną jasność świecenia na całej długości instalacji, niezależnie od liczby opraw czy ich umiejscowienia. Co więcej, uszkodzenie jednej oprawy nie wpływa na działanie pozostałych, co znacznie ułatwia diagnostykę i ewentualną wymianę. Wizualnie, schemat porównujący te dwa typy połączeń pokazałby w połączeniu szeregowym, jak prąd przepływa kolejno przez każdą diodę, a w równoległym – jak każda dioda ma swoją niezależną ścieżkę do źródła zasilania.

Schemat A: Podłączenie kilku opraw LED do jednego zasilacza

Podstawowy schemat połączenia równoległego jest niezwykle prosty. Z zasilacza wychodzą dwa przewody – plusowy (+) i minusowy (-). Te przewody stanowią główną linię zasilającą. Następnie, od tej głównej linii, do każdej oprawy LED podłączamy niezależne odgałęzienia. Oznacza to, że przewód plusowy z zasilacza jest podłączony do plusowego styku każdej oprawy, a przewód minusowy z zasilacza do minusowego styku każdej oprawy. Jest to proste i efektywne rozwiązanie dla większości typowych instalacji oświetleniowych w podbitce, zapewniające równomierne świecenie. Schemat graficzny przedstawiałby zasilacz, od którego odchodzą dwa główne przewody, a następnie z tych przewodów rozgałęziają się mniejsze przewody do każdej z opraw LED, symbolizując niezależne połączenie każdej oprawy z zasilaniem.

Schemat B: Podłączenie długiej instalacji z rozgałęzieniem na dwie linie

W przypadku bardzo długich podbitek lub gdy chcemy rozdzielić sterowanie na różne sekcje, możemy zastosować bardziej zaawansowany scenariusz z rozgałęzieniem na dwie lub więcej linii. Z jednego zasilacza wyprowadzamy wtedy dwie (lub więcej) niezależne główne linie zasilające. Każda z tych linii będzie zasilać swoją grupę opraw LED, które oczywiście również będą połączone równolegle w ramach swojej sekcji. Takie rozwiązanie pozwala na lepsze zarządzanie obciążeniem zasilacza i minimalizuje spadki napięcia na bardzo długich odcinkach. Może być również wykorzystane do stworzenia dwóch niezależnych obwodów, które można sterować oddzielnie, np. za pomocą dwóch różnych włączników lub czujników. Schemat graficzny pokazałby zasilacz, od którego odchodzą dwie pary głównych przewodów, a każda para zasila oddzielną grupę opraw LED, połączonych równolegle w obrębie swojej linii.

Instalacja krok po kroku według schematu

Przejdźmy teraz do praktycznej części, czyli do samego montażu. Przeprowadzę Cię przez proces instalacji, dzieląc go na logiczne i łatwe do wykonania kroki. Pamiętaj, że każdy etap powinien być wykonywany z dbałością o szczegóły i przede wszystkim – o bezpieczeństwo. To praktyczny poradnik DIY, który pomoże Ci uniknąć błędów.

Krok 1: Planowanie i rozmieszczenie punktów świetlnych (co ile metrów?)

Etap planowania jest absolutnie kluczowy. Zanim zaczniesz wiercić, dokładnie przemyśl rozmieszczenie opraw LED. Według serwisu smd-led.pl, zalecane odległości między punktami świetlnymi w podbitce wynoszą zazwyczaj od 1 do 2 metrów. Ta odległość zależy od mocy lamp, kąta świecenia oraz efektu, jaki chcesz uzyskać – czy ma to być subtelne podświetlenie, czy intensywne oświetlenie użytkowe. Moja rada: najpierw zaznacz punkty ołówkiem na podbitce, a następnie odsuń się i oceń wizualnie, czy rozmieszczenie jest satysfakcjonujące. Lepiej poświęcić więcej czasu na planowanie niż później żałować.

Krok 2: Montaż zasilacza w bezpiecznej lokalizacji (poddasze, puszka hermetyczna)

Zasilacz, serce Twojej instalacji, musi być zamontowany w miejscu, które zapewni mu ochronę przed wilgocią, kurzem i zmiennymi temperaturami. Idealnym miejscem jest poddasze, gdzie zasilacz jest chroniony przed czynnikami zewnętrznymi. Jeśli nie masz takiej możliwości, koniecznie umieść go w specjalnej, hermetycznej puszce instalacyjnej (o klasie szczelności co najmniej IP65), która zapewni mu odpowiednią ochronę. Upewnij się, że miejsce montażu zasilacza jest łatwo dostępne w razie potrzeby serwisu czy wymiany.

Krok 3: Prowadzenie głównej linii zasilającej 12V/24V

Po zamontowaniu zasilacza, kolejnym krokiem jest poprowadzenie głównej linii zasilającej (przewodów 12V/24V) od zasilacza do miejsc, gdzie będą podłączane oprawy. Pamiętaj, aby przewody nie stykały się bezpośrednio z elementami drewnianymi konstrukcji, co mogłoby prowadzić do ich uszkodzenia lub przegrzania. Prowadź je estetycznie i bezpiecznie, najlepiej w specjalnych peszlach ochronnych lub korytkach kablowych, szczególnie w miejscach narażonych na uszkodzenia mechaniczne. Zadbaj o to, aby przewody były odpowiednio zabezpieczone i nie wisiały luźno.

Krok 4: Podłączanie opraw LED za pomocą hermetycznych złączek

Teraz przyszedł czas na podłączanie poszczególnych opraw LED. Kluczowe jest, aby każda oprawa była podłączona równolegle do głównej linii zasilającej, zgodnie ze schematem, o którym mówiliśmy wcześniej. Niezwykle ważne jest użycie hermetycznych złączek (np. o klasie szczelności IP68), które zapewnią trwałe i bezpieczne połączenie odporne na wilgoć i inne czynniki atmosferyczne. Zawsze pamiętaj o najważniejszej zasadzie bezpieczeństwa: przed rozpoczęciem jakichkolwiek prac elektrycznych, bezwzględnie odłącz zasilanie! Dokładność i staranność na tym etapie zagwarantują bezawaryjną pracę oświetlenia.

Najczęstsze błędy montażowe i jak ich unikać

Moje doświadczenie pokazuje, że nawet najbardziej starannie zaplanowana instalacja może napotkać problemy, jeśli nie zwrócimy uwagi na kilka powszechnych błędów. Poniżej przedstawiam najczęściej popełniane pomyłki i podpowiadam, jak ich unikać, aby oszczędzić sobie frustracji i dodatkowych kosztów.

Błąd nr 1: Zasilacz o zbyt małej mocy – przyczyny migotania i uszkodzeń

Użycie zasilacza o zbyt małej mocy to jeden z najczęstszych błędów, który prowadzi do szeregu problemów. Zasilacz, który jest przeciążony, nie jest w stanie dostarczyć stabilnego napięcia, co objawia się migotaniem światła, niestabilną pracą opraw LED, a w dłuższej perspektywie – ich przedwczesnym uszkodzeniem. Przeciążony zasilacz sam również będzie się przegrzewać i szybko ulegnie awarii. Aby tego uniknąć, zawsze przypominam o zasadzie 20% zapasu mocy, którą omówiliśmy wcześniej. Lepiej zainwestować w nieco mocniejszy zasilacz, niż borykać się z problemami i koniecznością wymiany komponentów.

Błąd nr 2: Niewłaściwy przekrój przewodów i widoczne spadki jasności

W instalacjach niskonapięciowych, szczególnie tych o większej długości, niewłaściwy (zbyt mały) przekrój przewodów jest poważnym problemem. Przewody o zbyt małym przekroju mają większą rezystancję, co prowadzi do znacznych spadków napięcia na ich długości. Skutkiem tego jest widoczny spadek jasności opraw LED, zwłaszcza tych znajdujących się dalej od zasilacza. Zamiast równomiernego i estetycznego oświetlenia, uzyskujemy efekt "przygasania" w miarę oddalania się od źródła zasilania. Aby temu zapobiec, zawsze zalecam stosowanie przewodów o przekroju 2x1,5 mm² dla instalacji 12V, co skutecznie minimalizuje spadki napięcia.

Błąd nr 3: Brak hermetycznych połączeń – wróg numer jeden Twojej instalacji

Brak odpowiedniej ochrony połączeń przed wilgocią i kurzem to, według moich obserwacji, wróg numer jeden każdej zewnętrznej instalacji oświetleniowej. Podbitka dachowa, mimo że częściowo osłonięta, jest narażona na działanie czynników atmosferycznych. Wilgoć, która dostanie się do niezabezpieczonych złączek, może prowadzić do zwarć, korozji, uszkodzenia opraw i zasilacza, a w najgorszym przypadku – nawet stwarzać zagrożenie pożarowe. Dlatego tak mocno podkreślam konieczność użycia złączek o wysokiej klasie szczelności (np. IP68) i precyzyjnego zabezpieczenia każdego punktu styku. To inwestycja w bezpieczeństwo i długowieczność Twojej instalacji.

Inteligentne sterowanie oświetleniem: Jak rozbudować swój system?

Po wykonaniu podstawowej instalacji oświetlenia w podbitce, warto pomyśleć o jej rozbudowie o elementy inteligentnego sterowania. To prosty sposób na zwiększenie komfortu użytkowania i funkcjonalności systemu, a także na automatyzację jego działania.

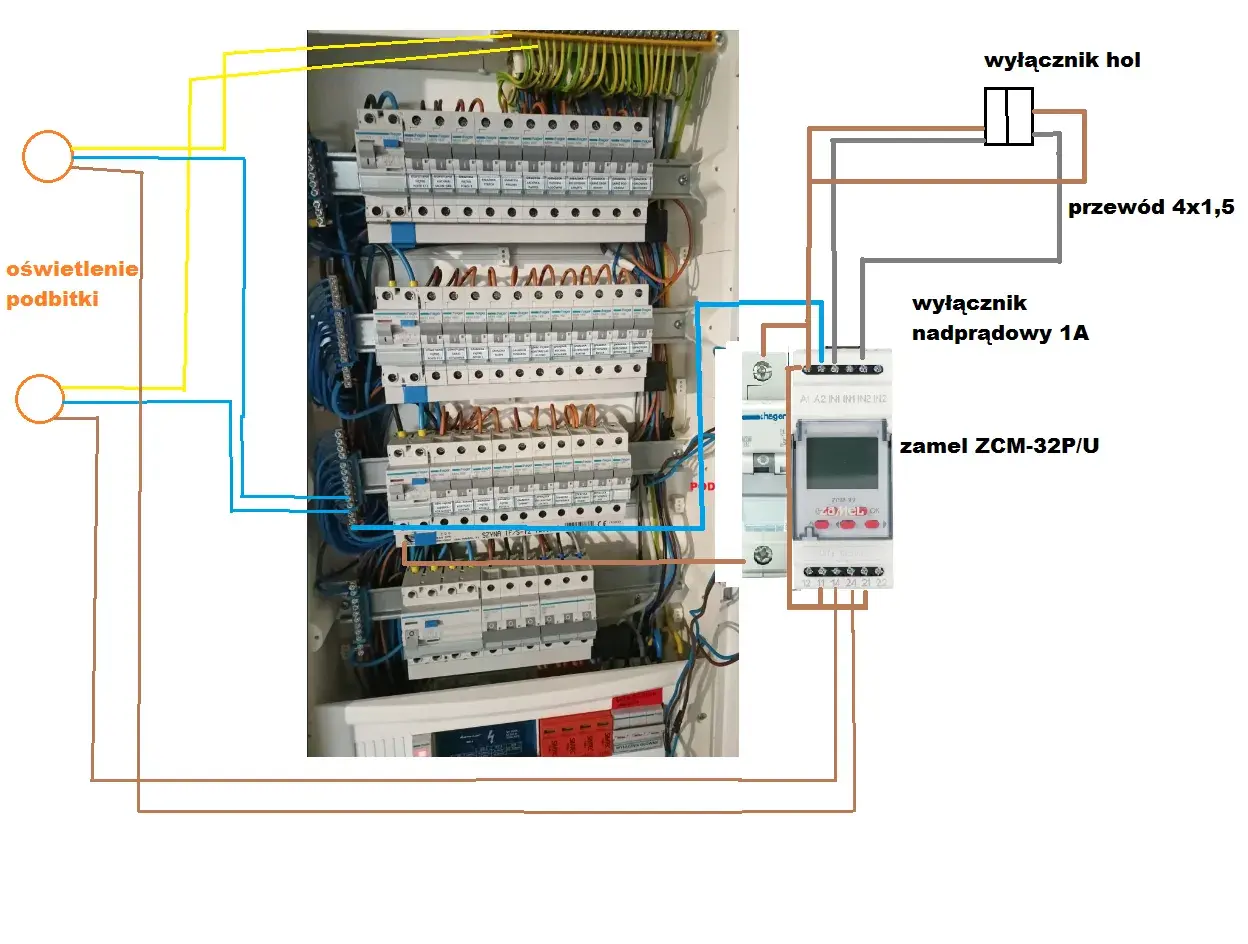

Integracja z czujnikiem zmierzchu: Automatyzacja włączania po zachodzie słońca

Jednym z najprostszych i najbardziej efektywnych sposobów na automatyzację oświetlenia jest integracja z czujnikiem zmierzchu. To niewielkie urządzenie, które automatycznie włączy oświetlenie po zapadnięciu zmroku i wyłączy je o świcie. Dzięki temu nie musisz pamiętać o ręcznym włączaniu i wyłączaniu świateł, co jest niezwykle wygodne i pozwala na oszczędność energii. Czujnik zmierzchu to proste rozwiązanie, które nie wymaga skomplikowanej konfiguracji, a znacząco podnosi komfort użytkowania.

Przeczytaj również: Montaż lamp ogrodowych - DIY czy elektryk? Bezpieczny ogród

Dodanie czujnika ruchu: Oświetlenie, które reaguje na Twoją obecność

Kolejnym praktycznym rozszerzeniem jest dodanie czujnika ruchu. Dzięki niemu oświetlenie w podbitce będzie włączać się tylko wtedy, gdy wykryje ruch w swoim zasięgu. Jest to idealne rozwiązanie do oświetlania ścieżek, wejść do domu czy bramy, zwiększając jednocześnie bezpieczeństwo posesji – nagłe włączenie światła może odstraszyć nieproszonych gości. Większość czujników ruchu pozwala na regulację czułości oraz czasu, przez jaki światło pozostaje włączone po wykryciu ruchu, co pozwala dostosować jego działanie do Twoich indywidualnych potrzeb.
