Zasilanie taśmy LED z dwóch stron - Czy to rozwiązanie dla Ciebie?

Długi odcinek taśmy LED bardzo często świeci nierówno nie dlatego, że jest źle dobrany model, ale dlatego, że napięcie „ucieka” po drodze. Zasilanie taśmy led z dwóch stron bywa najprostszym sposobem na wyrównanie jasności, ale nie zawsze jest rozwiązaniem pierwszego wyboru. W tym artykule pokazuję, kiedy to działa, jak to policzyć i jak uniknąć typowych błędów przy montażu.

Dlaczego taśma przygasa na końcu

Spadek napięcia to po prostu strata energii na oporze przewodów i ścieżek na samej taśmie. Im dłuższy odcinek i im większy pobór prądu, tym większa różnica między początkiem a końcem instalacji. W praktyce widać to jako słabsze świecenie na końcu, lekką zmianę barwy bieli albo wyraźnie chłodniejszy, słabszy fragment po drugiej stronie profilu.

Najbardziej zdradliwe jest to, że taśma może wyglądać dobrze przy krótkim teście, a problem wychodzi dopiero po rozciągnięciu jej na całą długość. Ja zwykle patrzę na trzy sygnały:

• końcówka jest słabsza od początku,
• biel zaczyna robić się cieplejsza lub lekko żółtawa,
• po zwiększeniu jasności różnica staje się dużo bardziej widoczna.

Jeśli widzisz taki efekt, nie zakładaj od razu, że taśma jest wadliwa. Często wystarczy zmiana sposobu zasilania albo grubości przewodów, a wtedy problem znika bez wymiany całej instalacji. To prowadzi nas do pytania, kiedy dwustronne podanie zasilania faktycznie ma sens.

Kiedy dwustronne zasilanie ma sens

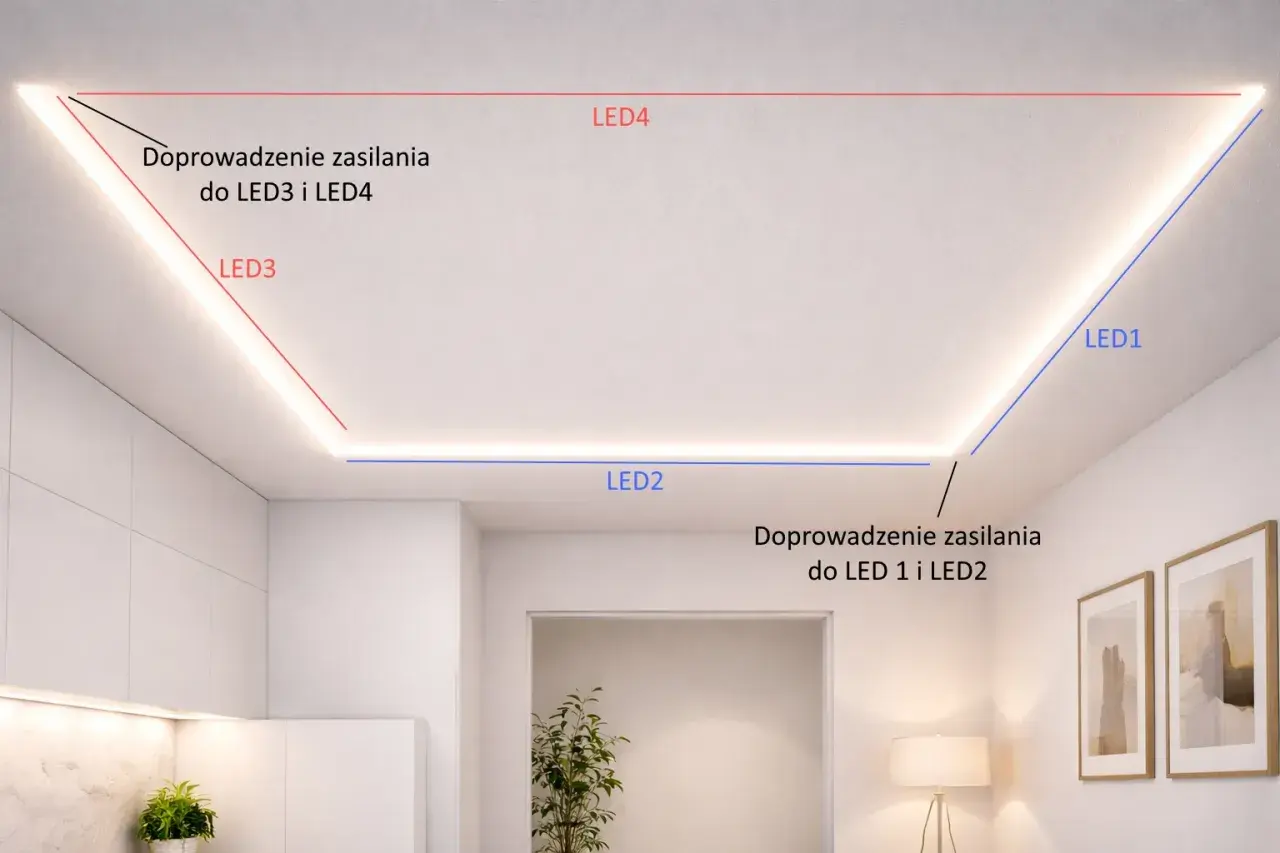

Dwustronne zasilanie najlepiej sprawdza się przy jednym, długim i ciągłym odcinku taśmy, który ma świecić równomiernie na całej długości. To dobre rozwiązanie zwłaszcza wtedy, gdy nie chcesz rozcinać instalacji na kilka krótszych fragmentów albo gdy zasilacz musi stać dalej od taśmy niż byś chciał. Wtedy prąd nie musi pokonywać całej długości tylko w jednym kierunku, więc obciążenie rozkłada się dużo lepiej.

W praktyce przy 12 V zaczynam myśleć o takim układzie już przy mocniejszych taśmach i długości około 5-8 metrów. Przy 24 V próg zwykle przesuwa się dalej, ale to nadal zależy od mocy na metr, jakości taśmy i tego, jak daleko od niej stoi zasilacz. Jeśli zrobisz tylko jedną rzecz dobrze, niech będzie to właśnie dobranie sposobu podania prądu do realnej długości odcinka. Następny krok to policzenie obciążenia, bo bez tego łatwo przeszacować albo zaniżyć cały projekt.

Jak policzyć prąd i dobrać zasilacz

Najpierw liczę moc całkowitą, a dopiero potem dobieram zasilacz. Wzór jest prosty: moc taśmy na metr × długość = moc całkowita, a potem moc całkowita ÷ napięcie = prąd. Dwustronne zasilanie nie zmniejsza samego zapotrzebowania na energię, tylko rozkłada je na dwa kierunki, więc zasilacz nadal musi udźwignąć cały projekt.

• Taśma 12 V, 5 m, 14,4 W/m: 72 W, czyli około 6 A.
• Taśma 24 V, 5 m, 14,4 W/m: 72 W, ale tylko około 3 A.
• Do zasilacza dodaję zapas 20-30%, żeby nie pracował na granicy możliwości.

To właśnie dlatego 24 V tak często wygrywa przy dłuższych odcinkach. Przy tej samej mocy całkowitej prąd jest niższy, a niższy prąd oznacza mniejsze straty na przewodach i ścieżkach. Jeśli mam wybór między ratowaniem bardzo wymagającej 12-woltowej instalacji a przejściem na 24 V, zwykle najpierw sprawdzam drugą opcję, bo bywa po prostu bardziej przewidywalna.

Dobór przewodu też ma znaczenie. Przy krótkich połączeniach i umiarkowanym obciążeniu wystarczy zwykle 0,75-1,0 mm², ale przy większym prądzie lub dłuższych odcinkach przewodu sensownie jest wejść na 1,5 mm², a czasem nawet 2,5 mm². Jeśli przewód jest zbyt cienki, cała korzyść z dwustronnego zasilania zaczyna się rozmywać. To prowadzi bezpośrednio do montażu, bo nawet najlepsze obliczenia nie pomogą, jeśli połączenie będzie zrobione byle jak.

Jak wykonać połączenie krok po kroku

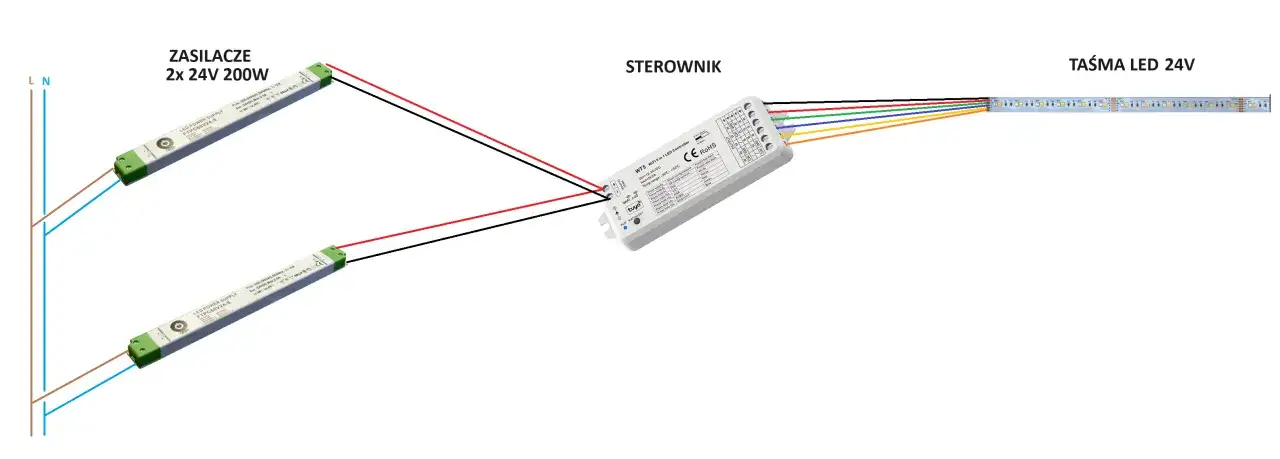

Ja zaczynam od sprawdzenia napięcia taśmy i oznaczenia biegunów. W klasycznych taśmach zasilanych napięciem stałym trzeba zachować polaryzację: plus do plusa, minus do minusa. Przy dwustronnym podaniu zasilania oba końce wpinam równolegle do tego samego źródła albo do dwóch wyjść przygotowanych w projekcie, ale nie traktuję tego jak zwykłego przedłużenia w szeregu.

1. Wyłączam zasilanie i sprawdzam, czy taśma oraz zasilacz mają to samo napięcie.
2. Licząca się długość przewodów po obu stronach powinna być możliwie podobna, jeśli zależy mi na równym efekcie.
3. Dobieram przekrój przewodu do prądu, a nie tylko do „tego, co akurat mam pod ręką”.
4. Podłączam oba końce do tych samych biegunów zasilacza lub do rozdzielonego wyjścia o odpowiedniej wydajności.
5. Zabezpieczam połączenia koszulką termokurczliwą, złączkami lub lutowaniem, zależnie od warunków montażu.
6. Testuję instalację na maksymalnej jasności, bo wtedy spadki napięcia widać najlepiej.

Jeśli taśma ma iść w profilu aluminiowym, sprawdzam też miejsce na przewody i chłodzenie. Profil pomaga z temperaturą, ale nie naprawia błędów elektrycznych. To ważne rozróżnienie, bo wiele osób myli lepsze odprowadzanie ciepła z lepszym zasilaniem, a to są dwa różne problemy. Gdy montaż jest już gotowy, najwięcej zdradzają drobne objawy i właśnie na nich warto się skupić.

Najczęstsze błędy, które psują efekt

• Za cienki przewód między zasilaczem a taśmą, przez co spadek napięcia przenosi się z samej taśmy na okablowanie.
• Zasilacz dobrany bez zapasu, więc przy pełnej jasności zaczyna pracować zbyt blisko limitu.
• Podłączenie tylko jednego końca, mimo że odcinek jest wyraźnie za długi na taki układ.
• Mieszanie różnych napięć albo zasilanie taśmy „na granicy”, co kończy się nierównym świeceniem.
• Brak kontroli jakości połączeń, czyli luźne styki, złącza o słabym kontakcie i niepewne lutowania.
• Założenie, że profil aluminiowy rozwiąże problem spadku napięcia. On poprawia chłodzenie, nie bilans prądowy.

W mojej ocenie to właśnie te błędy odpowiadają za większość reklamacji przy dłuższych instalacjach. Taśma sama w sobie może być dobra, ale jeśli prąd ma za długą drogę, za cienki przewód albo źle wykonane połączenie, efekt końcowy i tak będzie słabszy. Dlatego po montażu zawsze robię jeszcze jeden etap: sprawdzenie napięcia i równomierności świecenia.

Jak sprawdzić, czy instalacja działa równo

Najprościej testuję instalację przy pełnej bieli lub najwyższej jasności, bo wtedy obciążenie jest największe i wszelkie różnice wychodzą od razu. Mierzę napięcie na początku i na końcu taśmy multimetrem. Jeśli przy instalacji 12 V końcówka spada mniej więcej do 11,5 V, zwykle jeszcze nie ma dramatu. Jeśli zbliża się do 10 V, problem jest już wyraźny i będzie widać go gołym okiem.

Patrzę też na temperaturę połączeń i przewodów. Jeżeli któryś punkt robi się nienaturalnie ciepły, to znak, że opór jest za duży albo kontakt jest słaby. To nie jest drobiazg estetyczny, tylko sygnał, że coś w torze zasilania pracuje za ciężko. W takim momencie lepiej poprawić układ od razu niż liczyć, że „samo się ułoży”.

• Testuj na najwyższej jasności, nie na pół mocy.
• Porównuj początek i koniec taśmy, a nie tylko sam start.
• Sprawdzaj też złącza, bo tam często tracisz więcej niż na samej taśmie.

Jeżeli różnica nadal jest widoczna, zwykle mam trzy ruchy naprawcze: grubszy przewód, dodatkowy punkt zasilania albo przejście na 24 V. I właśnie te elementy najczęściej decydują o tym, czy instalacja wygląda profesjonalnie, czy tylko „jakoś działa”.

Co jeszcze poprawia równomierność świecenia na długim odcinku

Dwustronne zasilanie jest skuteczne, ale nie zawsze musi być jedynym krokiem. Czasem lepszy efekt daje po prostu mądrzejsze zaprojektowanie całej linii świetlnej. Ja w takich sytuacjach patrzę szerzej: na napięcie, moc na metr, długość przewodów, jakość taśmy i miejsce, w którym stoi zasilacz.

• Przejście na 24 V bywa najprostsze przy dłuższych odcinkach, bo zmniejsza prąd i straty.
• Dodanie zasilania w środku często działa lepiej niż dokładanie bardzo grubych przewodów na jeden koniec.
• Lepsza taśma z grubszą miedzią trzyma napięcie stabilniej niż tani model o słabszej konstrukcji.
• Ustawienie zasilacza bliżej taśmy ogranicza spadki na kablu, zanim jeszcze prąd trafi do samego paska LED.
• Podział na krótsze odcinki ułatwia sterowanie i zwykle daje bardziej przewidywalny efekt niż jeden bardzo długi ciąg.

Jeśli mam wskazać jedno praktyczne kryterium, to powiedziałbym tak: im ważniejsza jest równomierność światła, tym mniej powinieneś ufać jednemu punktowi zasilania na długiej taśmie. W dobrze zaplanowanej instalacji liczy się nie tylko sam zasilacz, ale też droga, jaką prąd ma do przejścia. I właśnie dlatego najczęściej wygrywa układ, który rozkłada obciążenie, zamiast próbować przepchnąć wszystko przez jeden koniec taśmy.
