Kilka taśm LED pod jeden zasilacz da się połączyć bezpiecznie, ale tylko wtedy, gdy od początku policzysz obciążenie i zaplanujesz trasę przewodów. W praktyce największe problemy nie biorą się z samego zasilacza, lecz zbyt małego zapasu mocy, spadku napięcia i błędnego sposobu rozprowadzenia zasilania. Poniżej pokazuję, jak podejść do tematu tak, żeby instalacja świeciła równo, nie grzała się nadmiernie i nie wymagała poprawek po montażu.
Najpierw policz moc, potem rozdziel zasilanie i zostaw zapas
- Taśmy i zasilacz muszą pracować na tym samym napięciu, najczęściej 12 V albo 24 V.
- Łączną moc liczysz z metrażu i mocy na metr, a potem dodajesz zwykle 20-30% zapasu.
- Przy kilku odcinkach standardem jest połączenie równoległe, nie szeregowe.
- Dłuższe trasy i większe obciążenie lepiej znosi 24 V niż 12 V.
- Jeśli taśma świeci słabiej na końcu, zwykle potrzebne jest dodatkowe zasilanie z drugiego końca lub z kilku punktów.
Najpierw ustal, co dokładnie zasilasz
Zanim dobierzesz zasilacz, sprawdzam trzy rzeczy: napięcie taśmy, jej moc na metr i to, czy mam do czynienia z klasyczną taśmą stałonapięciową, RGB z kontrolerem, czy modelem adresowalnym. W instalacjach niskonapięciowych nie ma miejsca na zgadywanie, bo 12 V nie zastępuje 24 V, a kontroler też ma swoje limity prądowe. Dobrze jest potraktować to jak prostą zależność: jeśli elementy nie mówią tym samym napięciem, nie zadziałają poprawnie razem.
| Typ instalacji | Co sprawdzić przed zakupem zasilacza | Co to zmienia |
|---|---|---|
| Taśma 12 V | Napięcie, moc na metr, długość odcinków | Większy prąd, większa wrażliwość na spadek napięcia |
| Taśma 24 V | Napięcie, moc na metr, odległość od zasilacza | Niższy prąd i zwykle spokojniejsza praca przy dłuższych trasach |
| RGB / RGBW | Nie tylko zasilacz, ale też kontroler i jego prąd znamionowy | Kontroler może być wąskim gardłem mimo dobrego zasilacza |
| Taśma adresowalna | Zasilanie, sygnał danych i ewentualne punkty doiniekcji | Przy dłuższych instalacjach liczy się nie tylko moc, ale też jakość rozprowadzenia prądu |
Jeśli projekt jest prosty, ta wiedza wystarczy, by przejść do obliczeń. Jeśli jest bardziej rozbudowany, od razu warto myśleć o tym, jak poprowadzisz przewody, bo to wpływa na wszystko, co dzieje się później.
Jak policzyć moc i prąd bez zgadywania
Do obliczeń używam trzech kroków: suma długości taśm razy moc na metr, potem podział przez napięcie, a na końcu dodanie zapasu. Praktyczny margines 20-30% nie jest ozdobą projektu, tylko rezerwą na pracę w cieple, tolerancję elementów i przyszłą rozbudowę. Jeśli zasilacz ma trafić do zamkniętej zabudowy, wolę bliżej 30% niż 20%.
Wzór jest prosty:
moc całkowita = długość wszystkich taśm × moc na metr
prąd = moc całkowita ÷ napięcie
zasilacz = wynik + zapas
| Przykład | Obliczenie | Wynik praktyczny |
|---|---|---|
| 3 taśmy po 2 m, 9,6 W/m, 24 V | 3 × 2 × 9,6 W = 57,6 W | Prąd ok. 2,4 A |
| Ten sam zestaw z zapasem 25% | 57,6 W × 1,25 = 72 W | W praktyce wybieram zasilacz 24 V o mocy 100 W, bo daje wygodny margines |
Widać od razu, dlaczego napięcie ma znaczenie: przy tej samej mocy 24 V oznacza o połowę mniejszy prąd niż 12 V, a to zwykle ułatwia życie przewodom i ogranicza straty. Sama arytmetyka nie rozwiązuje jednak wszystkiego, jeśli zasilanie rozprowadzisz w zły sposób, więc dalej przechodzę do topologii połączeń.

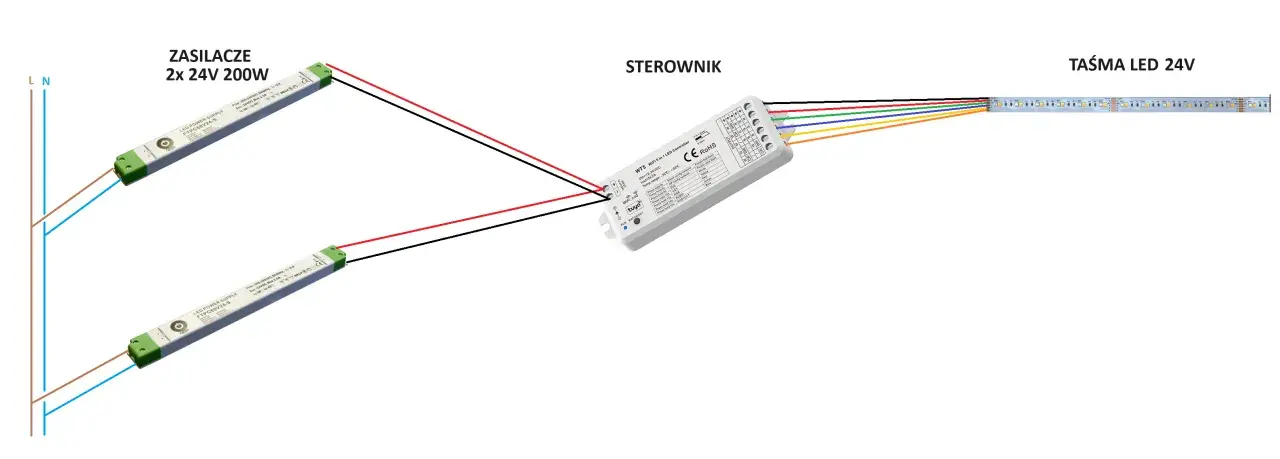

Jak połączyć taśmy równolegle, żeby świeciły równo
W takich instalacjach prawie zawsze stawiam na połączenie równoległe. Każda taśma dostaje wtedy własną gałąź z jednego punktu zasilania, zamiast "dziedziczyć" napięcie po poprzednim odcinku. To ważne, bo przy dłuższej linii przewód i sama taśma zaczynają zabierać część napięcia, a koniec instalacji świeci słabiej.
| Układ | Kiedy ma sens | Co zyskujesz | Co ryzykujesz |
|---|---|---|---|
| Szeregowy | Prawie nigdy w klasycznych taśmach 12 V i 24 V | Nic istotnego przy zwykłej instalacji | Spadek jasności, nierówne świecenie, większa wrażliwość na błędy |
| Równoległy | Standard przy kilku odcinkach | Równą jasność i prostszy serwis | Więcej przewodów, ale to uczciwa cena za stabilność |
| Zasilanie z kilku punktów | Dłuższe odcinki i instalacje z widocznym przygasaniem na końcu | Mniejszy spadek napięcia i bardziej równomierne światło | Więcej połączeń, które trzeba porządnie wykonać |
Połączenie gwiazdą działa najlepiej przy kilku odcinkach obok siebie
Jeśli taśmy są zamontowane w jednej strefie, na przykład pod szafkami albo we wnęce, robię jeden punkt rozdzielczy i z niego prowadzę osobne gałęzie do każdego odcinka. Dzięki temu żadna gałąź nie obciąża drugiej, a później bardzo łatwo znaleźć problem, jeśli któraś część instalacji przestanie działać. Przy kilku amperach i kilku metrach trasy nie oszczędzam też na przewodzie: krótkie odcinki często jeszcze wybaczają 0,75 mm², ale przy dłuższych trasach i większym obciążeniu szybciej sięgam po 1,0-1,5 mm².
Zasilanie z obu końców pomaga przy dłuższych odcinkach
Gdy widzę, że początek taśmy świeci mocno, a koniec wyraźnie słabiej, nie próbuję tego nadrabiać samym podbijaniem jasności. Lepszy efekt daje zasilenie taśmy z drugiego końca albo z punktu pośrodku. Taki zabieg nie zwiększa mocy zasilacza, tylko ogranicza straty na ścieżkach i przewodach, więc światło pozostaje bardziej jednolite.
Przeczytaj również: Profil LED z siatką - Jak uzyskać idealną linię światła?
Kontroler też ma limit prądowy

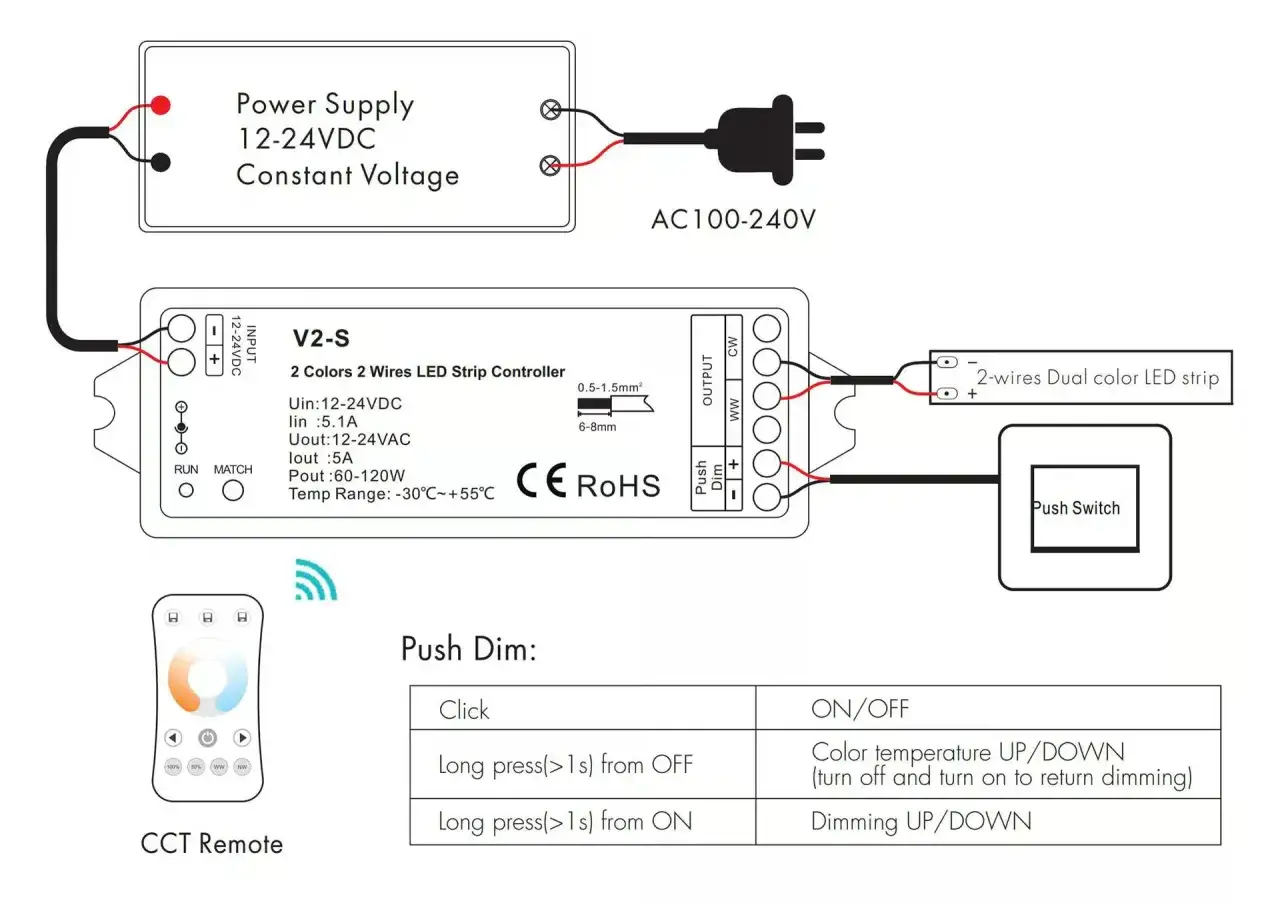

Przy RGB, RGBW i taśmach adresowalnych często spotykam się z pomyłką: zasilacz ma zapas, ale kontroler już nie. W praktyce trzeba sprawdzić nie tylko moc zasilacza, ale też to, czy sterownik bezpiecznie przeniesie łączny prąd całej instalacji. To szczególnie ważne przy rozbudowanych projektach, gdzie kilka odcinków ma pracować jednocześnie na pełnej jasności.
Ta logika prowadzi do kolejnej decyzji: czy lepiej zostać przy 12 V, czy od razu postawić na 24 V.
Dlaczego 24 V zwykle wygrywa przy dłuższych odcinkach
Jeśli mam wybór między 12 V i 24 V, a instalacja ma kilka gałęzi albo większą odległość od zasilacza, najczęściej wybieram 24 V. Przy tej samej mocy płynie w nim o połowę mniejszy prąd, więc przewody mniej się grzeją, a spadek napięcia jest łatwiejszy do opanowania. W materiałach LEDVANCE dla konkretnych systemów spotyka się limit rzędu 8 m dla 12 V i 12 m dla 24 V dla jednego odcinka bez repeatera, ale traktuję to jako praktyczny punkt odniesienia, nie uniwersalną normę dla każdej taśmy.
| Cecha | 12 V | 24 V |
|---|---|---|
| Prąd przy tej samej mocy | Wyższy | Niższy |
| Ryzyko spadku napięcia | Większe | Mniejsze |
| Typowe zastosowanie | Krótsze odcinki, małe zabudowy, dekoracyjne akcenty | Dłuższe linie, kilka gałęzi, kuchnie, sufity, wnęki |
| Moja praktyka | Wybieram, gdy projekt jest niewielki i przewody są bardzo krótkie | Sięgam po nie najczęściej, bo daje większy spokój przy kilku taśmach |
24 V nie rozwiązuje wszystkiego, jeśli przewód jest za cienki albo taśma ma dużą moc na metr, ale w większości wieloodcinkowych instalacji daje po prostu więcej marginesu. Nawet wtedy można jednak popełnić kilka prostych błędów, które psują cały efekt, więc warto je nazwać wprost.
Błędy, które najczęściej psują taki montaż
- Zasilacz dobrany na styk - działa w testach, ale przy dłuższej pracy potrafi się przegrzewać i skracać żywotność instalacji.
- Łączenie szeregowe kilku taśm - przy klasycznych taśmach LED to najprostsza droga do nierównej jasności i spadku napięcia.
- Zbyt cienkie lub zbyt długie przewody - na papierze wszystko się zgadza, ale w praktyce światło słabnie na końcu odcinka.
- Mieszanie napięć - 12 V i 24 V nie są zamienne, nawet jeśli złącza wyglądają podobnie.
- Ignorowanie limitu kontrolera - szczególnie przy RGB i taśmach adresowalnych, gdzie sterownik bywa słabszy niż zasilacz.
- Brak testu pełnej jasności - instalacja działa "na pół gwizdka", a problem wychodzi dopiero po zamknięciu zabudowy.
- Praca w słabo wentylowanej przestrzeni - zasilacz i przewody grzeją się bardziej, niż zakładał projekt.
Jeśli unikniesz tych pułapek, zostaje już tylko końcowa kontrola przed uruchomieniem. To moment, który oszczędza najwięcej czasu, bo pozwala wyłapać błąd, zanim trzeba będzie rozbierać pół zabudowy.
Co sprawdzam przed pierwszym włączeniem
Przed podaniem napięcia robię krótki przegląd całej instalacji. To nie jest formalność, tylko ostatnia szansa na wyłapanie błędu bez demontażu. Najczęściej sprawdzam zgodność napięcia, polaryzację, zapas mocy i temperaturę pracy po kilkunastu minutach testu.
- Sprawdzam, czy napięcie zasilacza dokładnie odpowiada taśmom.
- Liczę łączną moc wszystkich odcinków i porównuję ją z mocą zasilacza razem z zapasem.
- Kontroluję polaryzację każdej gałęzi: plus do plusa, minus do minusa.
- Upewniam się, że kontroler i złączki mają zapas prądowy.
- Oglądam wszystkie połączenia pod kątem luźnych śrubek, nieosłoniętej miedzi i zbyt mocnych zgięć kabla.
- Robię test na pełnej jasności przez 15-20 minut i dotykam zasilacza: ma być ciepły, nie gorący.
Jeśli jedna gałąź świeci słabiej, nie podkręcam od razu zasilacza. Najpierw szukam spadku napięcia, złego styku albo zbyt długiego przewodu, bo to zwykle szybsza i bezpieczniejsza droga niż ratowanie projektu większą mocą na ślepo.
