Dobry montaż LED zaczyna się od prostego układu: zasilacz, sterownik i taśma muszą być ze sobą zgodne napięciem, obciążeniem i typem sterowania. Poniżej rozkładam schemat podłączenia taśmy led na praktyczne warianty, pokazuję, jak dobrać moc i napięcie oraz gdzie najczęściej pojawiają się błędy, które potem psują jasność albo skracają żywotność instalacji. To materiał dla kogoś, kto chce podłączyć oświetlenie poprawnie za pierwszym razem, bez zgadywania.
Najpierw ustaw prosty układ, potem dopasuj osprzęt do długości i typu taśmy
- Taśma, zasilacz i sterownik muszą mieć to samo napięcie po stronie DC, zwykle 12 V albo 24 V.
- 24 V lepiej znosi dłuższe odcinki, bo prąd jest mniejszy, a spadek napięcia mniej dokucza.
- Zasilacz dobiera się z zapasem 20-30%, a nie „na styk”.
- RGB, RGBW i CCT wymagają sterownika, bo to on rozdziela kanały kolorów lub barwy bieli.
- Najczęstsze błędy to odwrotna polaryzacja, zbyt słaby zasilacz i zbyt cienkie przewody.
Jak działa połączenie taśmy, zasilacza i sterownika

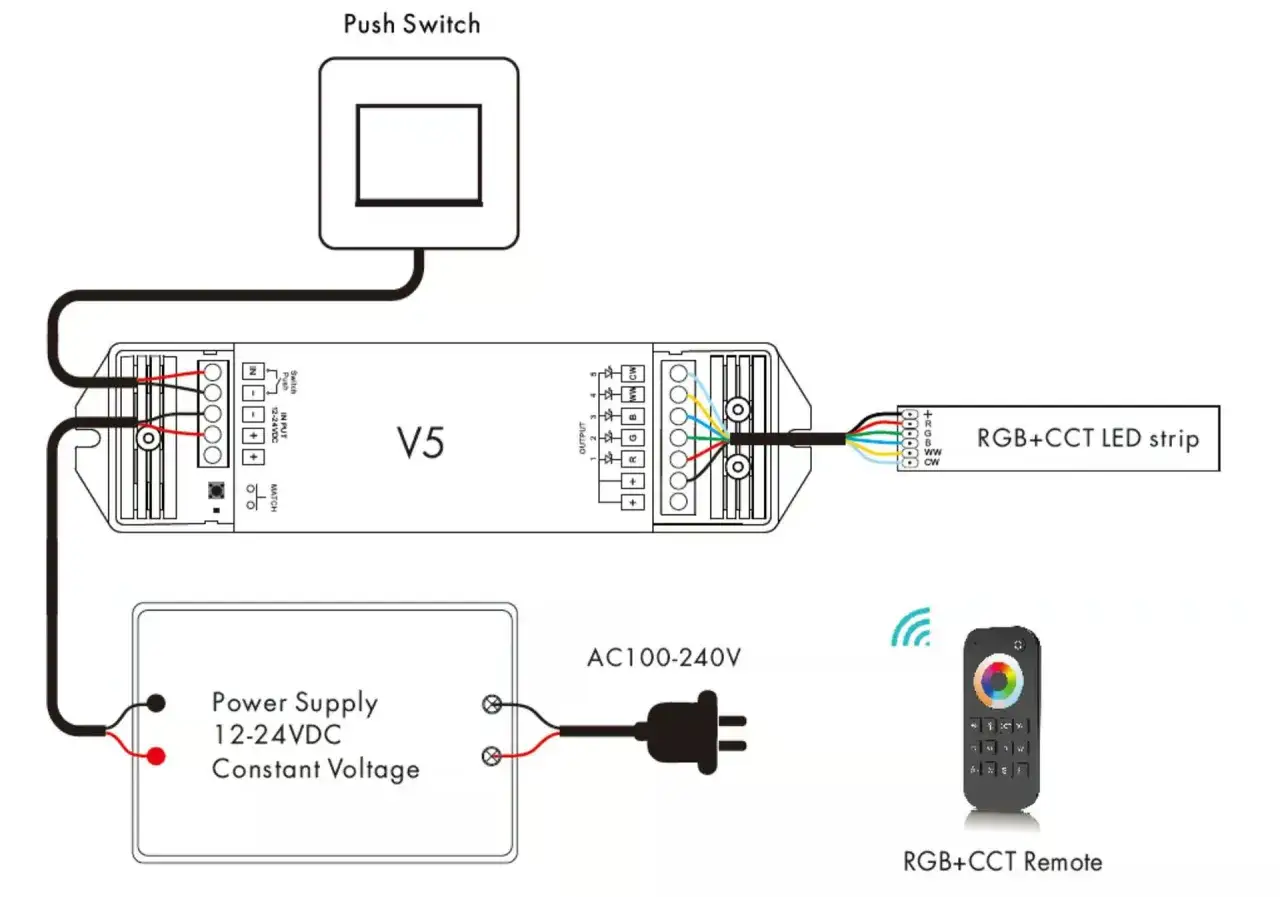

Najprostszy układ jest zawsze taki sam: 230 V AC trafia do zasilacza, zasilacz zamienia je na bezpieczne napięcie stałe 12 V lub 24 V DC, a dopiero potem prąd idzie do taśmy LED. Jeśli instalacja ma być ściemnialna albo ma zmieniać kolor, między zasilacz a taśmę wchodzi sterownik. To właśnie on decyduje, ile prądu dostaje każdy kanał i jak świeci całość.
W praktyce warto myśleć o tym tak: zasilacz daje energię, sterownik ją „porządkuje”, a taśma zamienia ją na światło. Nie wolno mieszać tych ról, bo wtedy pojawiają się dziwne objawy: migotanie, przygasanie końcówki odcinka, grzanie przewodów albo całkowity brak reakcji na pilota.
| Element | Za co odpowiada | Na co patrzeć przy zakupie |
|---|---|---|
| Taśma LED | Świeci i pobiera prąd | Napięcie, moc na metr, typ: mono, RGB, CCT, RGBW |

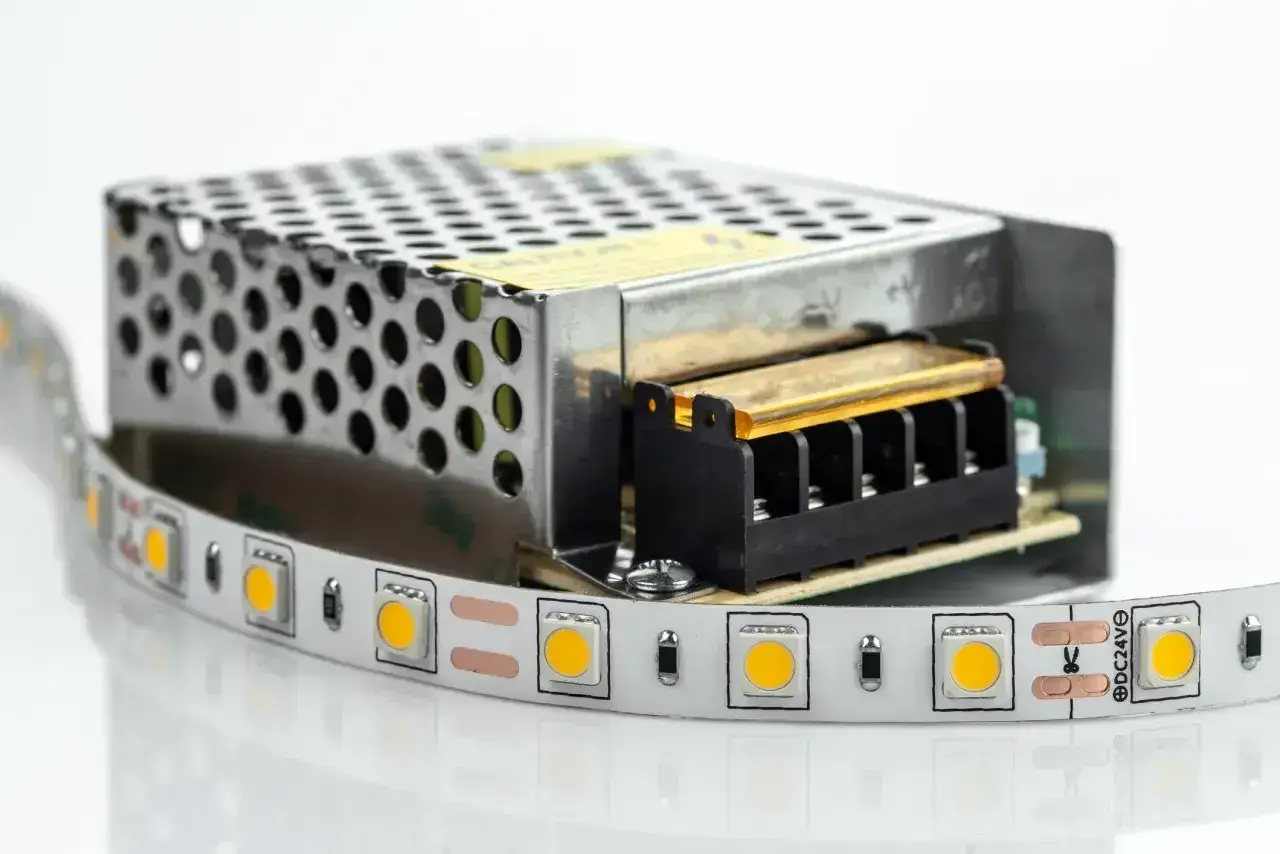

| Zasilacz stałonapięciowy | Zamienia 230 V AC na 12 V lub 24 V DC | Moc, chłodzenie, miejsce montażu, zgodność napięcia |
| Sterownik lub dimmer | Reguluje jasność albo kolor | Typ taśmy, liczba kanałów, maksymalne obciążenie |
| Przewody i złączki | Przenoszą prąd bez strat | Przekrój, długość, jakość styku, odporność na grzanie |
Jeżeli chcesz prostą instalację bez rozbudowanego sterowania, taśma jednokolorowa może działać z samym zasilaczem i prostym ściemniaczem. Jeśli jednak planujesz barwę zmienną, sceny świetlne albo integrację z aplikacją, sterownik przestaje być dodatkiem, a staje się częścią podstawowego układu. Dzięki temu łatwiej zrozumieć, dlaczego jeden model taśmy podłącza się niemal „na dwa przewody”, a inny wymaga pełnego zestawu wyjść.
Jak dobrać napięcie, moc i sterownik bez zgadywania
Ja zaczynam zawsze od napięcia z etykiety, bo to najtańsza decyzja, którą da się podjąć bez ryzyka. 12 V i 24 V nie są zamienne: taśma 12 V potrzebuje zasilacza 12 V, a 24 V wymaga 24 V. Podanie zbyt wysokiego napięcia zwykle kończy się przegrzaniem albo uszkodzeniem, więc nie warto liczyć na „działa, to działa”.
| Sytuacja | Lepszy wybór | Dlaczego |
|---|---|---|
| Krótkie odcinki, proste podświetlenie mebla | 12 V | Łatwy montaż, popularne zasilacze, dobra opcja dla małych projektów |
| Dłuższy odcinek lub jednolita linia światła | 24 V | Mniejszy prąd i zwykle mniejszy spadek napięcia na końcu taśmy |
| RGB, RGBW, CCT z większą mocą | 24 V, jeśli jest dostępne w danym modelu | Łatwiej utrzymać stabilną jasność i odciążyć przewody |
| Instalacja z wieloma odcinkami | Układ sekcyjny z dodatkowymi punktami zasilania | Jedna linia zasilania zwykle nie wystarcza na całej długości |
Do doboru mocy używam prostego wzoru: moc taśmy = długość × pobór na metr. Jeśli taśma ma 9,6 W/m, a odcinek ma 5 m, wynik to 48 W. Zasilacz nie powinien pracować na granicy, więc dokładam 20-30% zapasu i wybieram minimum 60 W, a przy bardziej wymagającej instalacji nawet 75 W. Taki margines daje spokojniejszą pracę i mniejsze grzanie.
Prosty wzór, który przyspiesza dobór
Przy projektach domowych wystarcza mi jedna zasada: dobieram zasilacz na co najmniej 1,2 raza większy od realnego obciążenia, a przy instalacjach bardziej rozbudowanych bliżej 1,3 raza. To nie jest sztuka „na wyrost”, tylko bezpieczna rezerwa, która ogranicza spadki napięcia i przedłuża życie zasilacza.
- Sprawdź moc taśmy na metr.
- Pomnóż ją przez długość całego odcinka.
- Dodaj 20-30% zapasu.
- Sprawdź, czy sterownik ma dość mocy i prądu na wszystkie kanały.
- Upewnij się, że przewody nie będą zbyt długie i zbyt cienkie.
W sterownikach ważna jest nie tylko moc całkowita, ale też obciążenie na kanał, czyli na jedną linię sterowania. Kanał to osobna gałąź, np. czerwony, zielony i niebieski w RGB albo ciepła i zimna biel w CCT. Gdy ten parametr jest za niski, kontroler potrafi się wyłączać mimo tego, że sam zasilacz ma jeszcze zapas. To właśnie ten etap decyduje, czy instalacja będzie przewidywalna, czy tylko „na papierze poprawna”.
Różne schematy dla taśm mono, RGB, CCT i digital
Najwięcej zamieszania robi nie sam montaż, tylko pomieszanie typów taśm. Jednokolorowa taśma LED ma najprostszy układ, ale RGB, RGBW i CCT korzystają z innych wyjść i nie da się ich traktować identycznie. W klasycznych systemach niskonapięciowych często spotkasz wspólny plus i osobne kanały sterowane po minusie, dlatego warto patrzeć na oznaczenia na taśmie, a nie zgadywać po liczbie przewodów.
| Typ taśmy | Typowy układ połączeń | Co trzeba mieć | Najważniejsza uwaga |
|---|---|---|---|
| Jednokolorowa | Zasilacz DC bezpośrednio lub przez dimmer | 2 przewody, opcjonalnie ściemniacz PWM | Trzymać zgodność napięcia i polaryzacji |
| RGB | Zasilacz → sterownik RGB → taśma | 4 przewody: wspólny plus i trzy kanały kolorów | Nie mieszać kanałów, bo kolory będą działały błędnie |
| RGBW | Zasilacz → sterownik RGBW → taśma | 5 przewodów, dodatkowy kanał bieli | Sterownik musi obsłużyć cztery niezależne wyjścia |
| CCT / multiwhite | Zasilacz → sterownik CCT → taśma | Wspólny plus oraz dwa kanały bieli | To nie jest RGB, tylko osobne sterowanie ciepłą i zimną bielą |
| Digital / adresowalna | Zasilanie + sygnał danych z dedykowanego kontrolera | Specjalny sterownik, czasem dodatkowe wstrzykiwanie zasilania | Nie podłącza się jej jak klasycznej taśmy analogowej |
Właśnie tutaj najłatwiej o pomyłkę. Taśma RGB wygląda podobnie do RGBW, ale ma inny rozkład wyjść, a CCT nie świeci „pełnym kolorem”, tylko reguluje temperaturę barwową bieli. Jeśli kupujesz zestaw z pilotem albo aplikacją, sprawdź, czy sterownik odpowiada dokładnie typowi taśmy, bo sam fakt, że pracuje na 12 V albo 24 V, jeszcze niczego nie gwarantuje.
Montaż krok po kroku, żeby układ działał od pierwszego uruchomienia
W praktyce liczy się kolejność. Najpierw sprawdzam parametry na etykiecie, potem dobieram zasilacz i sterownik, a dopiero później tnę taśmę i łączę przewody. To oszczędza czas, bo jeśli coś nie pasuje, wychodzi to na biurku, a nie po przyklejeniu odcinka pod meblem.
- Odczytaj napięcie, moc na metr i typ taśmy.
- Policz całkowity pobór mocy całej instalacji.
- Dobierz zasilacz z zapasem 20-30%.
- Sprawdź, czy sterownik obsłuży liczbę kanałów i moc wyjściową.
- Przytnij taśmę wyłącznie w miejscach do tego oznaczonych.
- Połącz przewody zgodnie z opisem na taśmie: plus do plusa, kanały do właściwych wyjść.
- Uruchom układ najpierw na krótkim teście, najlepiej zanim wszystko zostanie przyklejone na stałe.
Przeczytaj również: Lamele podświetlane LED - jak uniknąć błędów? Poradnik
Złączki czy lutowanie
Złączki są szybsze i wygodne, ale ja zwykle traktuję je jako rozwiązanie dobre do prostych, lekkich projektów. Przy większym prądzie i dłuższej pracy lutowanie daje pewniejszy styk, mniej problemów z grzaniem i mniej przypadkowych przerw w zasilaniu. Jeśli ktoś planuje zabudowę w kuchni, wnęce albo przy schodach, wolę poświęcić kilka minut więcej i zrobić połączenie solidnie.
Warto też pamiętać o chłodzeniu. Taśma LED przyklejona bezpośrednio do słabego podłoża może się nagrzewać bardziej, niż wygląda to z zewnątrz. Profil aluminiowy nie zawsze jest obowiązkowy, ale przy mocniejszych taśmach i dłuższej pracy naprawdę pomaga utrzymać stabilną temperaturę oraz równą jasność.Najczęstsze błędy, które psują efekt albo skracają żywotność
- Zbyt mały zasilacz - taśma świeci słabiej na końcu, a zasilacz pracuje w wysokiej temperaturze.
- Pomylenie 12 V z 24 V - to błąd, który potrafi uszkodzić taśmę bardzo szybko.
- Za długie zasilanie z jednego punktu - początek świeci mocniej niż koniec, co widać szczególnie przy białych taśmach.
- Zbyt cienkie przewody - robią się wąskim gardłem i wprowadzają spadek napięcia.
- Brak wspólnej masy - sterownik nie widzi poprawnego odniesienia i układ zachowuje się niestabilnie.
- Luźne styki w złączkach - powodują migotanie, grzanie i losowe zaniki światła.
- Brak wentylacji dla zasilacza - szczególnie w zamkniętych wnękach skraca to jego żywotność.
Najbardziej zdradliwe są błędy, których nie widać od razu. Instalacja może świecić poprawnie przez kilka minut, a potem zaczyna przygasać albo zmieniać kolor na końcu odcinka. To zwykle nie jest „wada taśmy”, tylko właśnie efekt złego doboru napięcia, zasilania albo przewodów. Z mojego punktu widzenia te trzy rzeczy trzeba sprawdzać zanim zacznie się szukać winy w elektronice.
Gdy instalacja jest dłuższa, zrób to tak
Im dłuższy odcinek, tym bardziej rośnie znaczenie spadku napięcia. Dlatego przy rozbudowanych realizacjach nie liczę na jeden punkt zasilania, tylko od razu planuję sekcje. W praktyce 24 V daje większy margines spokoju, a przy długich liniach światła często okazuje się po prostu rozsądniejszym wyborem niż 12 V.
- Podawaj zasilanie z dwóch końców, jeśli odcinek jest długi i ma świecić równomiernie.
- Dziel taśmę na krótsze sekcje zamiast prowadzić jeden bardzo długi ciąg.
- Nie łącz wyjść dwóch zasilaczy przypadkowo równolegle, jeśli producent nie przewidział takiego układu.
- Przy RGB i CCT sprawdzaj limit sterownika na kanał, bo to częściej ogranicza instalację niż sam zasilacz.
- Jeśli kolor lub jasność spadają na końcu, rozważ dodatkowy punkt zasilania, a nie tylko mocniejszy sterownik.
To właśnie w dłuższych układach widać różnicę między „działa” a „działa dobrze”. Czasem wystarczy podać zasilanie z dwóch stron, a czasem trzeba rozdzielić instalację na osobne gałęzie z własnym zasilaniem. Przy cyfrowych taśmach dochodzi jeszcze sygnał danych, więc samo dołożenie prądu nie zawsze rozwiązuje problem. Wtedy trzeba pilnować także jakości sterowania.
Zanim podasz zasilanie, sprawdź jeszcze te trzy rzeczy
Jeśli miałbym zostawić po sobie tylko jedną praktyczną listę, byłaby bardzo krótka. Po pierwsze, zgodność napięcia. Po drugie, zapas mocy w zasilaczu i sterowniku. Po trzecie, poprawna polaryzacja oraz sensowny przekrój przewodów. Te trzy punkty rozwiązują większość problemów jeszcze przed pierwszym uruchomieniem.
- Czy taśma i zasilacz mają to samo napięcie?
- Czy sterownik obsłuży łączną moc i liczbę kanałów?
- Czy połączenia są pewne, a przewody nie są zbyt długie i zbyt cienkie?
W dobrze zrobionej instalacji nie ma miejsca na przypadek: światło jest równe, sterowanie reaguje przewidywalnie, a zasilacz pracuje bez nadmiernego grzania. Jeśli układ ma być częścią zabudowy meblowej, sufitu albo dekoracyjnego podświetlenia ściany, warto poświęcić chwilę na poprawne rozpisanie połączeń jeszcze przed montażem. To najprostszy sposób, by taśmy LED działały estetycznie i bez problemów przez długi czas.
