Łączenie odcinków taśmy LED brzmi prosto, dopóki nie trzeba obejść narożnika, przedłużyć instalacji albo zachować równej jasności na całej długości. W praktyce liczy się nie tylko samo połączenie, ale też dobór złączki, poprawne cięcie, polaryzacja i to, czy cały układ nie będzie tracił napięcia po kilku metrach. Poniżej rozkładam temat na konkretne decyzje: kiedy wystarczy szybka złączka, kiedy lepiej sięgnąć po lutownicę i jak uniknąć błędów, które psują efekt już po pierwszym uruchomieniu.
Najważniejsze decyzje przed montażem
- Do krótkich, prostych odcinków zwykle wystarcza złączka, ale przy instalacjach na lata lepsze bywa lutowanie.
- Taśmę tnie się tylko w miejscu oznaczonym przez producenta, inaczej łatwo uszkodzić obwód.
- Dobieram nie tylko szerokość taśmy, ale też liczbę pinów, klasę IP i dopuszczalny prąd złączki.
- Przy dłuższych przebiegach ważniejsze od samego połączenia staje się zasilanie i spadek napięcia.
- W narożnikach i przy zakrętach lepiej działa krótki przewód albo złączka kątowa niż wyginanie paska na siłę.

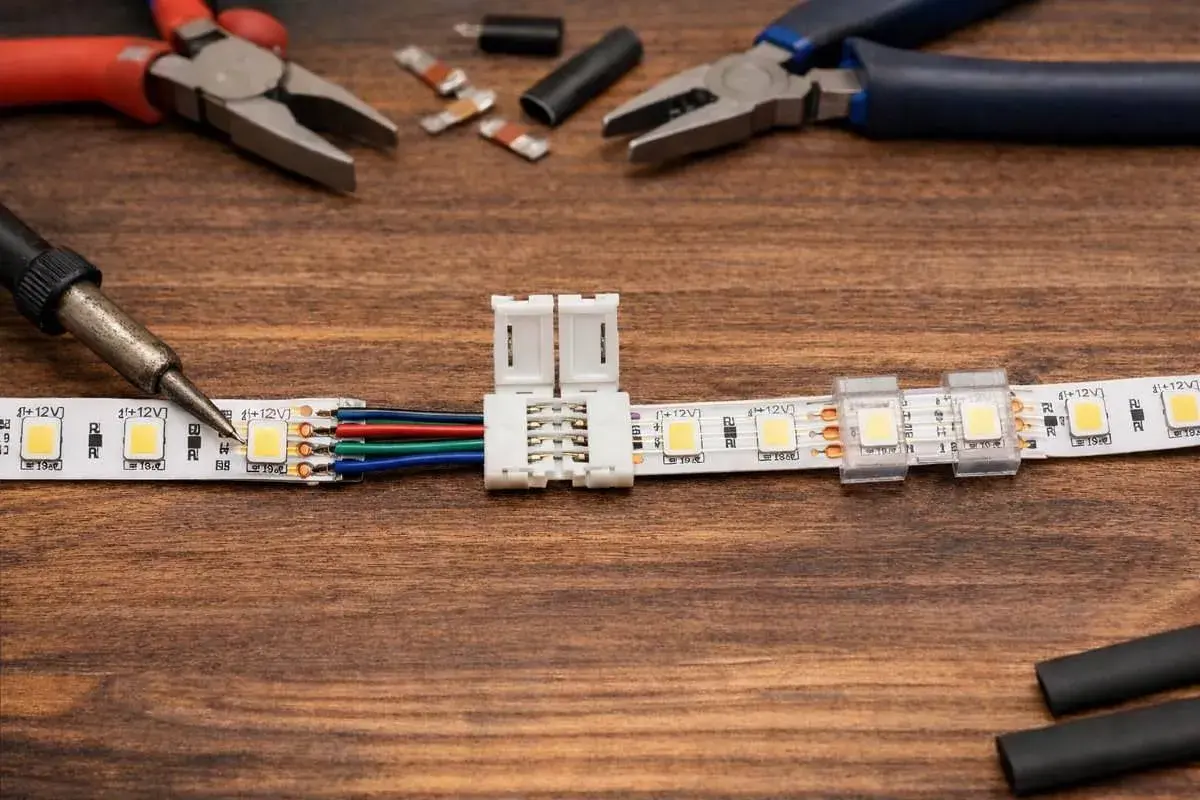

Złączka czy lutowanie - co naprawdę daje lepszy efekt
Ja zwykle zaczynam od pytania, czy połączenie ma być łatwe do rozebrania, czy przede wszystkim niewidoczne i odporne na lata pracy. Złączka wygrywa tempem i prostotą, lutowanie - niskim profilem i pewniejszym stykiem, szczególnie gdy instalacja ma być częścią stałej zabudowy.
W praktyce nie kupuję „uniwersalnej” złączki do wszystkiego. Dobieram ją do szerokości taśmy, liczby pinów i planowanego obciążenia. W katalogach złączek najczęściej spotyka się warianty dla PCB 10 mm i 12 mm, z 2, 3, 5 albo 6 pinami oraz zakresem pracy 5-48 V DC; prąd znamionowy bywa zwykle w okolicach 4-6 A. To dobry punkt startowy, ale nie zastępuje sprawdzenia konkretnej taśmy i sterownika.
| Cecha | Złączka | Lutowanie |
|---|---|---|
| Czas montażu | Zwykle 1-3 minuty na jedno połączenie | Zwykle 5-15 minut, zależnie od wprawy |
| Estetyka | Dobra w prostych odcinkach, ale złącze bywa widoczne | Najniższy profil i łatwiej ukryć styk w zabudowie |
| Trwałość | Dobra przy małych i średnich instalacjach, jeśli styk jest solidny | Bardzo dobra, o ile nie przegrzeje się padów i nie osłabi ścieżek |
| Demontaż | Prosty i szybki | Praktycznie brak bez ponownego podgrzania |
| Największe ryzyko | Słaby docisk, zła szerokość, luźny kontakt | Przegrzanie pola lutowniczego albo uszkodzenie taśmy |
| Kiedy polecam | Krótki odcinek, szybki montaż, testowe podłączenie, prosty układ | Stała zabudowa, narożnik, większe obciążenie, instalacja „na gotowo” |
Kiedy metoda jest już wybrana, przechodzę do samego montażu, bo właśnie na etapie cięcia i dopasowania najłatwiej popełnić kosztowny błąd.
Jak połączyć odcinki taśmy LED krok po kroku
Najpierw odłączam zasilanie i sprawdzam, czy taśma w ogóle nadaje się do skracania. Cięcie wykonuję tylko na oznaczonym punkcie, bo każdy segment ma własny obwód; poza linią łatwo przeciąć ścieżkę, która dalej ma pracować. W praktyce to jedna z tych rzeczy, które wyglądają banalnie, a potem decydują o tym, czy pasek po prostu działa.
-
Zmierz miejsce połączenia i zaznacz punkt cięcia. Zostaw minimalny zapas tylko tam, gdzie naprawdę jest potrzebny. Przy taśmach RGB, RGBW albo CCT sprawdzam też, czy mam odpowiednią liczbę kanałów, a nie tylko długość odcinka.
-
Dobierz właściwą złączkę albo przygotuj miejsce do lutowania. Szerokość PCB musi się zgadzać z taśmą, inaczej klips nie dociśnie padów równo. Przy wersjach wielokanałowych ważna jest też liczba pinów.
-
Oczyść pola kontaktowe. Jeśli taśma ma warstwę silikonu lub resztki kleju, połączenie będzie mniej pewne. Czyste pady to mniejsze ryzyko migotania po kilku dniach pracy.
-
Połącz elementy zgodnie z polaryzacją. Przy jednokolorowych taśmach pilnuję plusa i minusa, a przy wersjach wielokanałowych nie ufam kolorowi przewodu, tylko oznaczeniom na płytce. To drobiazg, który oszczędza najwięcej nerwów.
-
Zrób test przed finalnym montażem. Włączam instalację na kilka minut, najlepiej na średniej jasności. Jeśli coś ma migać albo grzać się nadmiernie, wyjdzie to wcześniej, zanim zakryję całość profilem lub zabudową.
-
Zabezpiecz połączenie mechanicznie. W profilu aluminiowym łatwiej ukryć styk i odciążyć taśmę, a przy lutowaniu można dodać koszulkę termokurczliwą albo miejsce prowadzenia przewodu ułożyć tak, żeby nie wisiało na samych padach.
Jeżeli odcinek ma skręcić o 90 stopni, wybieram krótki przewód albo łącznik kątowy zamiast próbować wyginać taśmę na ostro. To prostsze i zwykle wygląda lepiej, zwłaszcza w nowoczesnych zabudowach meblowych i podświetleniach architektonicznych. Gdy instalacja robi się dłuższa, ważniejsze od samego połączenia staje się zasilanie.
Jak uniknąć spadków napięcia i różnic w jasności
W dłuższych instalacjach nawet idealnie zrobione połączenie nie uratuje efektu, jeśli prąd musi przepłynąć przez zbyt długi odcinek ścieżki. Wtedy końcówka taśmy świeci słabiej, a czasem kolor zaczyna się rozjeżdżać. Ja patrzę na to nie jak na problem z jedną złączką, tylko jak na decyzję o całej topologii zasilania.
| Napięcie taśmy | Gdzie sprawdza się najlepiej | Co zyskujesz | Na co uważać |
|---|---|---|---|
| 12 V | Krótkie odcinki, szafki, wnęki, dekoracyjne światło punktowe | Łatwo dostępne zasilacze, precyzyjne cięcie co ok. 5 cm | Większe spadki napięcia przy dłuższych przebiegach |
| 24 V | Średnie i dłuższe instalacje, obwody około 10 m | Stabilniejsze świecenie i zwykle mniejsze spadki napięcia | Trzeba pilnować kompatybilności zasilacza i sterownika |
| 48 V | Większe realizacje i dłuższe przebiegi | Lepsza stabilność na dłuższej linii i mniejsze obciążenie przewodów | Mniej typowe rozwiązanie, więc konfiguracja wymaga większej uwagi |
Przy doborze zasilacza przyjmuję minimum 20% zapasu mocy. To prosty bufor, który pomaga uniknąć przegrzewania i późniejszego przygasania instalacji. Jeśli obwód robi się naprawdę długi, lepiej podać zasilanie z dwóch stron albo rozbić taśmę na sekcje niż liczyć, że jedna złączka naprawi cały układ.
Jeżeli na końcu taśmy jasność wyraźnie spada, zwykle nie jest to wina samego połączenia, tylko suma strat po drodze. Wtedy działa zmiana punktu zasilania, a nie dokładanie kolejnych klipsów. Gdy układ zaczyna skręcać, rozgałęziać się albo łączyć różne warianty taśmy, dochodzi jeszcze kwestia zgodności złączy i ochrony IP.
Narożniki, długości i różne typy taśm
Tutaj najłatwiej się pomylić, bo złączka do jednokolorowej taśmy 10 mm nie rozwiąże problemu RGBW 12 mm. Najpierw patrzę na szerokość PCB, potem na liczbę kanałów, a dopiero później na sam kształt połączenia. To dlatego jedna instalacja przechodzi na zwykłym klipsie, a w innej od razu potrzebny jest łącznik kątowy albo złącze z przewodem.
| Typ taśmy | Liczba pinów | Gdzie sprawdza się najlepiej | Na co uważać |
|---|---|---|---|
| Mono | 2 | Pod szafkami, w witrynach, przy prostym białym świetle | Najprostsza, ale nadal trzeba dopasować szerokość i polaryzację |
| CCT | 3 | Gdy chcesz regulować barwę bieli od ciepłej do chłodnej | Łatwo pomylić kanały, jeśli złącze nie jest dedykowane |
| RGB | 4 | Oświetlenie dekoracyjne, wnęki, półki, strefy nastrojowe | Przy narożnikach lepiej działa złączka kątowa niż ostre zgięcie |
| RGBW | 5 | Gdy poza kolorami ma być też czysta biel | Więcej pinów oznacza większą precyzję, ale też większą szansę na błąd |
| RGB+CCT | 6 | Rozbudowane instalacje z szeroką kontrolą barwy i bieli | Tu wybieram wyłącznie dedykowane złącze, bez improwizacji |
W strefach wilgotnych standardowa otwarta złączka zwykle nie jest najlepszym wyborem. Szukam wersji dopasowanej do konkretnej klasy ochrony albo zamykam połączenie w profilu i szczelnej obudowie, bo sama taśma nie lubi przypadkowej wilgoci. Przy taśmach z powłoką silikonową trzeba też sprawdzić, czy złączka faktycznie obejmie warstwę ochronną, a nie tylko samą płytkę.
Nawet najlepiej dobrany zestaw można popsuć kilkoma prostymi błędami, więc na koniec zostawiam to, co psuje instalacje najczęściej.
Najczęstsze błędy, które psują połączenie
-
Cięcie poza oznaczoną linią. To najprostszy sposób, żeby uszkodzić obwód i później szukać usterki tam, gdzie jej nie ma.
-
Zła szerokość złączki. Nawet niewielka różnica między 10 mm a 12 mm potrafi sprawić, że klips nie dociśnie padów równomiernie.
-
Pomylona polaryzacja albo kanały. Przy zwykłej bieli objaw bywa prosty, ale przy RGB, RGBW czy CCT pomyłka daje dziwne kolory lub brak reakcji jednego kanału.
-
Niedociśnięty styk. Złączka, która „trzyma się jakoś”, często zaczyna migać dopiero po kilku godzinach albo po poruszeniu przewodem.
-
Brak testu przed zamknięciem profilu. Po przyklejeniu i zasłonięciu poprawki zajmują kilka razy więcej czasu niż sama instalacja.
-
Zasilacz bez zapasu. Układ może działać, ale będzie się grzał i z czasem tracił stabilność, zwłaszcza na dłuższych odcinkach.
Najgorsze jest to, że część z tych błędów wychodzi dopiero po zamknięciu zabudowy. Dlatego nie przyklejam od razu wszystkiego na gotowo, tylko testuję odcinek na stole i oglądam go przez kilka minut.
Co jeszcze sprawdzam, zanim zamknę profil albo zabudowę
-
Czy jasność jest równa na całej długości po 10-15 minutach pracy.
-
Czy żaden styk nie grzeje się wyraźnie pod palcem.
-
Czy przewód nie ciągnie za pad przy lekkim poruszeniu taśmą.
-
Czy zasilacz ma zapas mocy i miejsce na wentylację.
-
Czy połączenie pasuje do wnętrza także wizualnie, a nie tylko elektrycznie.
Jeżeli instalacja ma być elementem wystroju, estetyka połączenia jest równie ważna jak jego elektryczna poprawność. W praktyce najlepiej działają proste rozwiązania: dobrze dobrana złączka, krótki przewód w narożniku, sensowny zapas mocy i test przed ostatecznym montażem. To nie jest efektowne, ale właśnie to najczęściej daje światło, które nie sprawia problemów po miesiącu.
