W dzisiejszych czasach, kiedy coraz więcej uwagi poświęcamy efektywności energetycznej i komfortowi użytkowania, ściemnianie oświetlenia LED stało się niemal standardem. To jednak proces znacznie bardziej złożony niż w przypadku tradycyjnych żarówek, co często prowadzi do frustracji i nieoczekiwanych problemów. Ten artykuł to kompleksowy przewodnik, który odpowie na kluczowe pytania: "jak to zrobić?", "co kupić?" i "jak naprawić?", dostarczając praktycznych rozwiązań i pomagając w doborze kompatybilnych produktów. Jak zauważają eksperci z dc-smarthome.pl, zrozumienie podstawowych różnic technologicznych jest kluczem do sukcesu w każdej instalacji.
Kompleksowy przewodnik po ściemnianiu oświetlenia LED i rozwiązywaniu problemów
- Ściemnianie LED jest bardziej złożone niż tradycyjnych żarówek i wymaga kompatybilnych komponentów.
- Kluczowe technologie to PWM dla niskonapięciowych LED oraz ściemniacze fazowe (szczególnie trailing-edge) dla 230V.
- Najczęstsze problemy to migotanie, buczenie oraz żarzenie się diod po wyłączeniu, często wynikające z niekompatybilności lub prądów resztkowych.
- Wybór odpowiednich źródeł światła i ściemniaczy, dopasowanie mocy oraz zrozumienie oznaczeń to podstawa udanej instalacji.
- Nowoczesne systemy (DALI, 0/1-10V, Wi-Fi, Zigbee) oferują zaawansowane sterowanie, a dla starych instalacji dostępne są specjalne ściemniacze bez przewodu neutralnego.
Dlaczego ściemnianie LED to nie to samo co w przypadku starych żarówek?
Zanim zagłębimy się w szczegóły, musimy zrozumieć fundamentalną różnicę między technologią LED a klasycznymi żarówkami żarowymi. To właśnie ona sprawia, że ściemnianie oświetlenia LED wymaga zupełnie innego podejścia i specjalistycznych komponentów.
Kluczowa różnica w technologii: żarnik kontra elektronika
Tradycyjna żarówka żarowa działa na prostej zasadzie: im wyższe napięcie, tym bardziej rozgrzewa się wolframowy żarnik i tym jaśniej świeci. Obniżenie napięcia zasilania w prosty sposób redukowało jej jasność. Diody LED to jednak zupełnie inna bajka. Są to półprzewodniki, które do działania wymagają precyzyjnego zasilania prądem o stałym napięciu lub natężeniu, dostarczanego przez wbudowaną elektronikę – sterownik (driver). Diody LED nie reagują na proste obniżenie napięcia w taki sam sposób jak żarówki wolframowe, a ich niewłaściwe zasilanie może prowadzić do niestabilnej pracy lub uszkodzenia.
Co się stanie, gdy podłączysz zwykły ściemniacz do żarówki LED?
Próba podłączenia standardowego ściemniacza przeznaczonego do żarówek żarowych (często typu "leading-edge") do nieprzystosowanej żarówki LED to niemal gwarancja problemów. Najczęściej spotykanymi konsekwencjami są: migotanie światła (flickering), nieprzyjemne buczenie lub piszczenie ze ściemniacza bądź samej żarówki, niestabilne świecenie, a w skrajnych przypadkach – nawet uszkodzenie zarówno ściemniacza, jak i źródła LED. Dzieje się tak, ponieważ elektronika w żarówce LED nie jest w stanie prawidłowo interpretować sygnału ze starego typu ściemniacza, co prowadzi do zakłóceń.
Znak "Dimmable" – dlaczego to najważniejsza informacja na opakowaniu?
Jeśli planujesz ściemnianie oświetlenia LED, zapamiętaj jedną zasadę: zawsze szukaj oznaczenia "ściemnialne" (Dimmable) na opakowaniu żarówki, taśmy LED czy oprawy. Brak tego oznaczenia oznacza, że producent nie gwarantuje poprawnego działania z jakimkolwiek ściemniaczem, a próby ściemniania mogą skończyć się problemami, o których wspomniałam wcześniej. To absolutna podstawa, która pozwoli uniknąć wielu frustracji i niepotrzebnych wydatków. Warto również sprawdzić, czy producent udostępnia listę kompatybilnych ściemniaczy, co jest najlepszą gwarancją bezproblemowego działania.
Jak działają ściemniacze LED? Przegląd najważniejszych technologii
Zrozumienie, jak działają poszczególne typy ściemniaczy, jest kluczowe do wyboru odpowiedniego rozwiązania dla Twojej instalacji. Każda technologia ma swoje specyficzne zastosowania i zalety.
Metoda PWM (Pulse-Width Modulation): cyfrowe "szatkowanie" prądu dla taśm LED
Modulacja szerokości impulsów (PWM) to najpopularniejsza i najskuteczniejsza metoda ściemniania niskonapięciowych źródeł LED, takich jak taśmy 12V czy 24V. Polega ona na bardzo szybkim włączaniu i wyłączaniu diody – z częstotliwością rzędu kilkuset, a nawet kilku tysięcy herców. Dla ludzkiego oka jest to niezauważalne, a im dłużej dioda jest włączona w cyklu, tym jaśniej świeci. Ściemniacz PWM instaluje się zawsze za zasilaczem, po stronie niskiego napięcia (DC), ponieważ to on steruje dopływem prądu bezpośrednio do diod. Jest to niezwykle precyzyjna metoda, która zapewnia płynne ściemnianie bez zmiany barwy światła.
Sterowanie fazowe (230V): czym różni się ściemniacz "leading-edge" od "trailing-edge"?
W instalacjach zasilanych napięciem sieciowym 230V AC, do ściemniania żarówek LED (z wbudowanym zasilaczem) stosuje się ściemniacze fazowe. Ich działanie polega na "obcinaniu" części sinusoidy napięcia przemiennego. Wyróżniamy dwa główne typy:
- Leading-edge (ze sterowaniem początkowym): To starszy typ ściemniaczy, pierwotnie przeznaczony do obciążeń rezystancyjnych (żarówki żarowe) i indukcyjnych. Często generują problemy z LED-ami.
- Trailing-edge (ze sterowaniem końcowym): To nowszy typ, znacznie lepiej przystosowany do obciążeń pojemnościowych, jakimi są zasilacze wbudowane w żarówki LED. Zapewniają płynniejsze ściemnianie, mniejsze ryzyko migotania i buczenia. Dla oświetlenia LED zalecany jest właśnie ściemniacz typu "trailing-edge", często oznaczany symbolami RC lub RLC na opakowaniu, co wskazuje na jego kompatybilność z obciążeniami rezystancyjnymi i pojemnościowymi.
Systemy analogowe 0/1-10V: prosta i niezawodna kontrola jasności
Systemy 0/1-10V to analogowa metoda sterowania jasnością, gdzie poziom światła jest regulowany za pomocą sygnału napięciowego w zakresie od 0V (minimalna jasność lub wyłączenie) do 10V (maksymalna jasność). Są to rozwiązania proste, niezawodne i często stosowane w większych instalacjach komercyjnych, biurowych czy przemysłowych, gdzie wymagana jest jednolita kontrola wielu opraw. Wymagają one jednak dodatkowego okablowania sterującego.

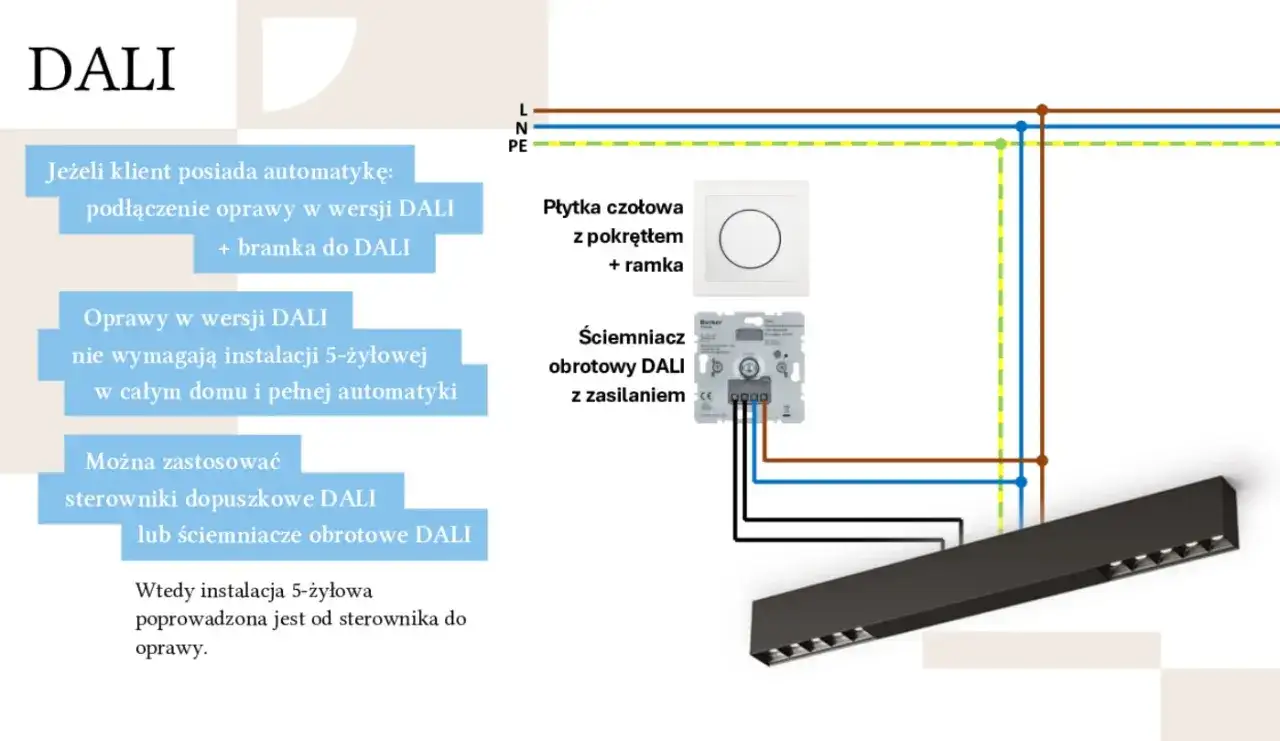

Cyfrowa rewolucja w sterowaniu światłem: na czym polega standard DALI?
DALI (Digital Addressable Lighting Interface) to zaawansowany cyfrowy system sterowania oświetleniem, który rewolucjonizuje sposób zarządzania światłem, szczególnie w profesjonalnych instalacjach. Pozwala na precyzyjne sterowanie każdą oprawą indywidualnie, tworzenie złożonych scen świetlnych, grupowanie opraw i monitorowanie ich stanu. DALI oferuje znacznie większą elastyczność i funkcjonalność niż systemy analogowe, umożliwiając programowanie i dostosowywanie oświetlenia do zmieniających się potrzeb użytkowników. To idealne rozwiązanie dla inteligentnych budynków i zaawansowanych projektów oświetleniowych.
Jak krok po kroku dobrać idealny zestaw do ściemniania?
Dobór odpowiednich komponentów do ściemniania LED nie musi być skomplikowany, jeśli podejdziemy do tego metodycznie. Poniżej przedstawiam kroki, które pomogą Ci stworzyć idealnie działający system.
Krok 1: Wybór odpowiedniego źródła światła – żarówki i taśmy LED
Jak już wspomniałam, najważniejszym krokiem jest wybór źródeł światła wyraźnie oznaczonych jako "ściemnialne" (dimmable). Niezależnie od tego, czy kupujesz żarówki LED E27, GU10 czy taśmy LED, upewnij się, że posiadają one tę informację. Zwróć także uwagę na typ zasilania: taśmy LED zazwyczaj wymagają zasilacza 12V lub 24V DC, natomiast żarówki LED do standardowych opraw są zasilane bezpośrednio z sieci 230V AC. To rozróżnienie będzie kluczowe dla wyboru odpowiedniego typu ściemniacza.
Krok 2: Dopasowanie mocy ściemniacza do obciążenia – jak uniknąć przeciążenia?
Po wybraniu źródeł światła, musisz obliczyć ich całkowitą moc. Zsumuj moce wszystkich żarówek lub odcinków taśmy LED, które będą podłączone do jednego ściemniacza. Następnie wybierz ściemniacz, którego maksymalna moc znamionowa jest o około 20-30% wyższa niż całkowite obciążenie. To zapewni bezpieczną pracę i dłuższą żywotność urządzenia. Pamiętaj również o minimalnym obciążeniu ściemniacza – wiele ściemniaczy LED ma określoną minimalną moc, poniżej której nie będą działać poprawnie (np. 5W, 10W). Zbyt niskie obciążenie może prowadzić do migotania lub niestabilnej pracy.
Krok 3: Gdzie montować ściemniacz? Różnice między instalacją 12/24V a 230V
Miejsce montażu ściemniacza zależy od typu instalacji:
- Dla 12V/24V (taśmy LED): Ściemniacz PWM montowany jest zawsze za zasilaczem, po stronie niskiego napięcia (DC). Zasilacz podłączamy do sieci 230V, a następnie zasilacz do ściemniacza, a ściemniacz do taśmy LED.
- Dla 230V (żarówki LED): Ściemniacz fazowy montowany jest przed źródłem światła, bezpośrednio w obwodzie 230V, tak jak tradycyjny włącznik światła.
Kompatybilność to podstawa: jak czytać oznaczenia producentów?
Nawet jeśli wszystkie komponenty są "ściemnialne", kompatybilność między konkretnymi modelami ściemniaczy i źródeł światła jest absolutnie kluczowa. Wielu renomowanych producentów ściemniaczy (np. Gira, Berker, Legrand) oraz żarówek LED udostępnia na swoich stronach internetowych listy kompatybilności, w których wskazują, które produkty ze sobą współpracują. Zawsze warto to sprawdzić! Oznaczenia takie jak "R, L, C" na ściemniaczach wskazują na typy obciążeń, z którymi są kompatybilne: R (rezystancyjne), L (indukcyjne), C (pojemnościowe). Dla większości nowoczesnych żarówek LED najlepsze będą ściemniacze z oznaczeniem "RC" lub "RLC", co oznacza kompatybilność z obciążeniami rezystancyjnymi i pojemnościowymi.
Najczęstsze problemy ze ściemnianiem LED i konkretne rozwiązania
Nawet przy starannym doborze komponentów, czasami pojawiają się problemy. Na szczęście większość z nich ma swoje sprawdzone rozwiązania. Oto najczęstsze bolączki i sposoby ich eliminacji.
Problem nr 1: Migotanie światła – poznaj 3 główne przyczyny i sposoby ich eliminacji
Migotanie (flickering) to jeden z najbardziej irytujących problemów, który może całkowicie zepsuć przyjemność ze ściemniania. Oto jego główne przyczyny:
- Niekompatybilność: Najczęstsza przyczyna. Ściemniacz nie jest dopasowany do źródła LED lub odwrotnie. Elektronika w obu urządzeniach "nie dogaduje się" ze sobą.
- Niska jakość zasilacza (wbudowanego w żarówkę lub zewnętrznego): Tanie zasilacze LED mogą generować niestabilne napięcie, co objawia się migotaniem.
- Zbyt niskie obciążenie: Całkowita moc podłączonych źródeł LED jest poniżej minimalnej mocy wymaganej przez ściemniacz. Ściemniacz nie jest w stanie stabilnie pracować.
Rozwiązania: W pierwszej kolejności sprawdź listy kompatybilności producentów. Jeśli to niemożliwe, spróbuj wymienić jeden z komponentów (ściemniacz lub żarówki) na inny model. W przypadku zbyt niskiego obciążenia, możesz spróbować dodać rezystor obciążający (tzw. load resistor lub bypass) równolegle do obwodu, który "oszuka" ściemniacz, zwiększając minimalne obciążenie. Niekiedy, jak podają eksperci z dc-smarthome.pl, wymiana na ściemniacz wyższej jakości z funkcją regulacji obciążenia minimalnego może całkowicie wyeliminować problem.
Problem nr 2: Buczenie lub piszczenie – dlaczego ściemniacz i zasilacz hałasują?
Hałas wydobywający się ze ściemniacza lub zasilacza LED jest zazwyczaj oznaką problemu. Może to być spowodowane:
- Niska jakość komponentów: Tanie podzespoły w ściemniaczu lub zasilaczu mogą generować drgania pod wpływem prądu.
- Niekompatybilność: Podobnie jak w przypadku migotania, brak harmonii między urządzeniami może prowadzić do rezonansu.
- Przeciążenie lub praca na granicy możliwości: Ściemniacz lub zasilacz pracuje zbyt blisko swojej maksymalnej mocy, co może powodować przegrzewanie i hałas.
Rozwiązania: Najlepszym rozwiązaniem jest wymiana komponentów na wyższej jakości, które są wyraźnie oznaczone jako "ciche" lub "bezgłośne". Upewnij się również, że ściemniacz i zasilacz nie są przeciążone i mają odpowiedni zapas mocy.
Problem nr 3: LED-y lekko świecą po wyłączeniu – jak pozbyć się "efektu ducha"?
Zjawisko żarzenia się diod po wyłączeniu, nazywane "efektem ducha" (ghosting), jest dość powszechne. Wynika ono z prądów resztkowych w instalacji elektrycznej. Mogą być one spowodowane przez:
- Podświetlane włączniki światła (które przepuszczają niewielki prąd do żarówki, aby zasilić diodę podświetlającą).
- Długie odcinki kabli, które działają jak antena, indukując niewielkie prądy.
- Nieszczelności w izolacji lub inne problemy z instalacją.
Rozwiązanie: Najskuteczniejszym sposobem na pozbycie się "efektu ducha" jest montaż specjalnego kondensatora kompensacyjnego (tzw. bypass). Podłącza się go równolegle do źródła światła (w puszce podtynkowej lub oprawie). Kondensator ten "pochłania" prądy resztkowe, zapobiegając żarzeniu się diod.
Problem nr 4: Ograniczony zakres regulacji i "martwe punkty" na skali
Czasami ściemnianie LED nie jest płynne w pełnym zakresie – światło ściemnia się tylko od 60% do 100% jasności, lub występują "martwe punkty", gdzie pokrętło ściemniacza nie reaguje. Przyczyną jest zazwyczaj niekompatybilność ściemniacza z konkretnym źródłem LED lub niska jakość samego ściemniacza, który nie jest w stanie precyzyjnie sterować w całym zakresie.
Rozwiązania: Wiele nowoczesnych ściemniaczy LED posiada funkcję regulacji minimalnego i maksymalnego poziomu jasności. Pozwala to na "kalibrację" ściemniacza do podłączonych żarówek, eliminując martwe punkty i zapewniając płynniejsze ściemnianie. Jeśli Twój ściemniacz nie ma takiej funkcji, rozważ jego wymianę na model wyższej jakości, który oferuje szerszy zakres regulacji i lepszą kompatybilność.
Ściemnianie LED w praktyce: rozwiązania dla różnych instalacji
W zależności od tego, czy budujesz nowy dom, czy modernizujesz starą instalację, dostępne są różne rozwiązania, które pozwolą Ci cieszyć się komfortem ściemnianego oświetlenia LED.
Nowoczesny dom: inteligentne sterowanie światłem przez Wi-Fi i Zigbee
W nowoczesnych domach coraz częściej stawiamy na inteligentne rozwiązania, a sterowanie oświetleniem jest jednym z filarów smart home. Systemy oparte na technologiach Wi-Fi, Zigbee czy Bluetooth oferują ogromne możliwości: sterowanie światłem za pomocą aplikacji na smartfonie, tablecie, a nawet głosem (przez asystentów takich jak Google Assistant czy Amazon Alexa). Pozwalają na tworzenie zaawansowanych scen świetlnych (np. "wieczór filmowy", "poranne budzenie"), programowanie harmonogramów, a także integrację z innymi elementami inteligentnego domu. To rozwiązanie dla tych, którzy cenią sobie maksymalny komfort i elastyczność.Modernizacja starej instalacji: jak zamontować ściemniacz w puszce bez przewodu neutralnego (N)?
W wielu starszych instalacjach elektrycznych, szczególnie w Polsce, w puszkach podtynkowych często brakuje przewodu neutralnego (N). To stanowi problem dla większości standardowych ściemniaczy, które wymagają tego przewodu do zasilania własnej elektroniki. Na szczęście, producenci oferują specjalne ściemniacze dwuprzewodowe (bez N), które mogą być instalowane w takich puszkach. Należy jednak pamiętać, że tego typu ściemniacze często wymagają minimalnego obciążenia (np. 10W) lub zastosowania wspomnianego wcześniej kondensatora kompensacyjnego (bypass), aby zapewnić stabilną pracę i uniknąć "efektu ducha".
Sterowanie wieloma strefami: jak zarządzać oświetleniem w całym domu z jednego miejsca?
W większych domach czy otwartych przestrzeniach często chcemy sterować oświetleniem w różnych strefach niezależnie. Można to osiągnąć na kilka sposobów:
- Systemy DALI lub 0/1-10V: Idealne dla zaawansowanych instalacji, pozwalające na adresowanie i grupowanie opraw.
- Inteligentne systemy domowe: Umożliwiają zarządzanie wieloma ściemniaczami i grupami świateł z poziomu jednej aplikacji lub panelu sterującego.
- Wielokanałowe ściemniacze PWM: Dla taśm LED, pozwalają na sterowanie kilkoma niezależnymi strefami z jednego urządzenia.
Dzięki tym rozwiązaniom możesz kontrolować jasność w salonie, kuchni i sypialni niezależnie, a jednocześnie tworzyć spójne sceny świetlne dla całego domu.
Czy ściemnianie LED naprawdę się opłaca?
Poza technicznymi aspektami, warto zastanowić się nad korzyściami płynącymi ze ściemniania oświetlenia LED. Czy to tylko modny dodatek, czy realna wartość?
Oszczędność energii a żywotność diod – fakty i mity
Ściemnianie LED faktycznie przekłada się na oszczędność energii, choć w mniejszym stopniu niż w przypadku żarówek tradycyjnych. Diody LED są już same w sobie bardzo energooszczędne, a zmniejszenie ich jasności dodatkowo redukuje zużycie prądu. Co więcej, ściemnianie zazwyczaj pozytywnie wpływa na żywotność diod lub jest dla niej neutralne. Niższe obciążenie i niższa temperatura pracy sprzyjają dłuższemu działaniu diod LED i ich sterowników, co oznacza, że Twoje oświetlenie będzie służyć Ci dłużej.Przeczytaj również: Podłączenie czujnika ruchu i zmierzchu do lampy - Czy to trudne?
Komfort i budowanie nastroju: korzyści wykraczające poza niższe rachunki
Największą, choć niematerialną, korzyścią ze ściemniania LED jest możliwość dostosowania atmosfery do każdej sytuacji. Jasne, pełne światło do pracy czy sprzątania, delikatne i ciepłe do wieczornego relaksu, a może nastrojowe oświetlenie do spotkań towarzyskich? Ściemnianie pozwala na poprawę komfortu wzrokowego, redukcję zmęczenia oczu i stworzenie idealnego nastroju w każdym pomieszczeniu. To inwestycja nie tylko w niższe rachunki, ale przede wszystkim w jakość życia i dobre samopoczucie w Twoim domu.
