Budowa żarówki - od Edisona po LED. Zrozum, jak działa światło

W dzisiejszych czasach, gdy otacza nas światło LED, łatwo zapomnieć o inżynierii i historii, które doprowadziły nas do tego punktu. Zrozumienie, jak działało i jak ewoluowało oświetlenie, pozwala docenić postęp technologiczny i świadomie wybierać rozwiązania dopasowane do naszych potrzeb. W tym artykule zabieram Cię w podróż od klasycznej żarówki Edisona, przez żarówki halogenowe, aż po nowoczesne diody LED, abyś mógł poznać ich budowę, zasadę działania i kluczowe różnice.

Od szklanej bańki do wolframowego serca – jak zbudowana jest tradycyjna żarówka

Klasyczna żarówka żarowa, często nazywana lampą Edisona, to prawdziwy symbol innowacji. Jej konstrukcja, choć na pozór prosta, jest wynikiem wielu lat eksperymentów i udoskonaleń. Kluczem do jej działania jest precyzyjnie dobrany zestaw elementów, z których każdy pełni określoną funkcję, zapewniając zarówno emisję światła, jak i odpowiednią trwałość.

Schemat budowy krok po kroku: poznaj kluczowe elementy

Aby zrozumieć działanie żarówki, musimy najpierw przyjrzeć się jej składowym. Oto podstawowe elementy, z których zbudowana jest tradycyjna żarówka:

• Szklana bańka: To zewnętrzna osłona żarówki, która chroni jej wnętrze przed środowiskiem zewnętrznym, a przede wszystkim przed tlenem.
• Żarnik wolframowy: Cienki, spiralnie zwinięty drucik wykonany z wolframu. Jest to serce żarówki, które pod wpływem prądu rozgrzewa się do wysokiej temperatury i emituje światło.
• Gaz obojętny: Wypełnia wnętrze bańki (zamiast próżni w starszych konstrukcjach). Najczęściej jest to argon z domieszką azotu. Jego obecność ma kluczowe znaczenie dla wydłużenia żywotności żarnika.
• Trzonek (np. E27): Metalowa podstawa żarówki, zazwyczaj gwintowana, która służy do jej zamocowania w oprawie oraz do podłączenia do sieci elektrycznej.
• Druty kontaktowe: Przewody, które doprowadzają prąd elektryczny z trzonka bezpośrednio do żarnika.
• Stopa kontaktu elektrycznego: Zazwyczaj niewielki metalowy element na końcu trzonka, który wraz z gwintem zapewnia połączenie elektryczne z oprawą.

Szklana bańka i gaz szlachetny: dlaczego żarnik potrzebuje ochrony

Można by pomyśleć, że szklana bańka służy jedynie estetyce, jednak jej rola jest znacznie bardziej fundamentalna. Przede wszystkim chroni ona żarnik przed kontaktem z tlenem. Gdyby rozgrzany do białości wolfram miał styczność z tlenem, natychmiast by się spalił, co skróciłoby żywotność żarówki do zaledwie ułamka sekundy. W początkowych konstrukcjach w bańce panowała próżnia, lecz z czasem odkryto, że wypełnienie jej gazem szlachetnym, takim jak argon z azotem, znacząco poprawia parametry pracy. Gaz obojętny, czyli taki, który nie wchodzi w reakcje chemiczne, spowalnia proces parowania wolframu z rozgrzanego żarnika. Dzięki temu żarnik może pracować w wyższej temperaturze, emitując jaśniejsze światło, a jednocześnie jego żywotność jest znacznie wydłużona.

Żarnik wolframowy: rozżarzony bohater drugiego planu

Kluczowym elementem, bez którego żarówka nie mogłaby istnieć, jest żarnik. Wykonuje się go z wolframu – metalu o niezwykle wysokiej temperaturze topnienia, wynoszącej około 3422°C. To właśnie ta właściwość sprawia, że wolfram jest idealnym materiałem do produkcji żarników. Cienki drucik wolframowy, często spiralnie zwinięty w podwójną helisę, jest w stanie rozgrzać się do temperatury rzędu 2500-3000 K (Kelwinów) bez stopienia. To właśnie w tej temperaturze, zgodnie z prawami fizyki, zaczyna on intensywnie emitować światło widzialne, zjawisko to nazywamy incandescencją, czyli rozżarzeniem.

Trzonek Edisona (E27): niepozorny element, bez którego nic by nie działało

Trzonek, choć często niedoceniany, jest niezbędnym elementem każdej żarówki. Jego główną funkcją jest mechaniczne zamocowanie żarówki w oprawie oraz zapewnienie stabilnego kontaktu elektrycznego. Najpopularniejszym typem jest trzonek Edisona, oznaczany jako E27 (gdzie "E" pochodzi od Edisona, a "27" oznacza średnicę gwintu w milimetrach). Prąd elektryczny jest doprowadzany do żarówki poprzez gwintowany korpus trzonka (jeden biegun) oraz małą, metalową stopkę na jego końcu (drugi biegun). Od tych punktów kontaktowych, za pośrednictwem wspomnianych wcześniej drutów kontaktowych, prąd płynie bezpośrednio do żarnika, zamykając obwód i rozpoczynając proces świecenia.

Jak to działa? Tajemnica przemiany prądu w światło

Zrozumienie budowy tradycyjnej żarówki to dopiero początek. Prawdziwa magia dzieje się, gdy przez jej wnętrze zaczyna przepływać prąd elektryczny. To fascynujący proces, w którym energia elektryczna jest przekształcana w światło i ciepło, choć, jak się przekonamy, nie zawsze w najbardziej efektywny sposób.

Przepływ prądu: pierwszy krok do rozświetlenia ciemności

Gdy włączamy światło, prąd elektryczny z sieci energetycznej dociera do żarówki poprzez trzonek. Następnie, za pośrednictwem drutów kontaktowych, prąd przepływa przez cienki żarnik wolframowy. Żarnik ten charakteryzuje się stosunkowo wysoką rezystancją, czyli oporem elektrycznym. To właśnie ten opór jest kluczowy dla dalszego procesu. W momencie, gdy elektrony przepływają przez żarnik, napotykają na opór, co powoduje ich zderzenia z atomami wolframu. Te zderzenia przekazują energię kinetyczną atomom, co skutkuje ich drganiami i wzrostem temperatury materiału.

Rozgrzany do białości: fizyka stojąca za świeceniem żarnika

Wzrost temperatury żarnika jest niezwykle szybki i intensywny. W ciągu ułamka sekundy wolframowy drucik rozgrzewa się do ekstremalnie wysokich temperatur, oscylujących w granicach 2500-3000 K. W tej temperaturze materiał zaczyna emitować promieniowanie elektromagnetyczne w szerokim spektrum, zgodnie z prawami fizyki ciała doskonale czarnego. Część tego promieniowania przypada na zakres światła widzialnego, co postrzegamy jako blask żarówki. To zjawisko nazywane jest incandescencją, czyli rozżarzeniem. Im wyższa temperatura żarnika, tym jaśniejsze i bardziej białe światło jest emitowane, jednak jednocześnie rośnie ryzyko jego szybszego zużycia.

Dlaczego tradycyjna żarówka jest bardziej grzejnikiem niż źródłem światła? Efektywność energetyczna pod lupą

Mimo że tradycyjne żarówki oświetlały nasze domy przez ponad sto lat, ich główną wadą jest niska efektywność energetyczna. Niestety, znaczna większość energii elektrycznej doprowadzonej do żarnika nie jest zamieniana na światło, lecz na ciepło. Szacuje się, że zaledwie około 5% pobieranej energii jest przekształcane w światło widzialne, podczas gdy pozostałe 95% jest rozpraszane w postaci ciepła. To sprawia, że tradycyjne żarówki są w rzeczywistości bardziej efektywnymi grzejnikami niż źródłami światła. Ta niska efektywność stała się głównym powodem, dla którego w wielu regionach świata, w tym w Unii Europejskiej, podjęto decyzje o stopniowym wycofywaniu ich z rynku na rzecz bardziej energooszczędnych technologii.

Nowocześni następcy: czym różni się budowa żarówki halogenowej i LED

Żarówka halogenowa: jak dodatek halogenu wydłuża jej życie

Żarówka halogenowa stanowi ewolucję tradycyjnej żarówki żarowej, zachowując jej podstawową zasadę działania, ale wprowadzając kluczową innowację. Jej budowa jest bardzo podobna: również posiada wolframowy żarnik zamknięty w szklanej bańce. Różnica polega na tym, że bańka ta jest znacznie mniejsza i wykonana z kwarcu, który jest odporny na wyższe temperatury. Co najważniejsze, w jej wnętrzu, oprócz gazu obojętnego, znajduje się niewielka ilość halogenu, takiego jak jod lub brom. Ten dodatek umożliwia tzw. halogenowy cykl regeneracyjny. Polega on na tym, że parujące atomy wolframu z gorącego żarnika łączą się z halogenem, tworząc lotny związek. Związek ten krąży w bańce, a gdy znajdzie się w pobliżu rozgrzanego żarnika, wysoka temperatura powoduje jego rozpad. Atomy wolframu ponownie osadzają się na żarniku, a halogen jest uwalniany, aby rozpocząć cykl od nowa. Dzięki temu procesowi żarnik zużywa się wolniej, co zwiększa trwałość żarówki i pozwala na pracę w wyższych temperaturach, co przekłada się na jaśniejsze i bielsze światło oraz większą skuteczność świetlną.

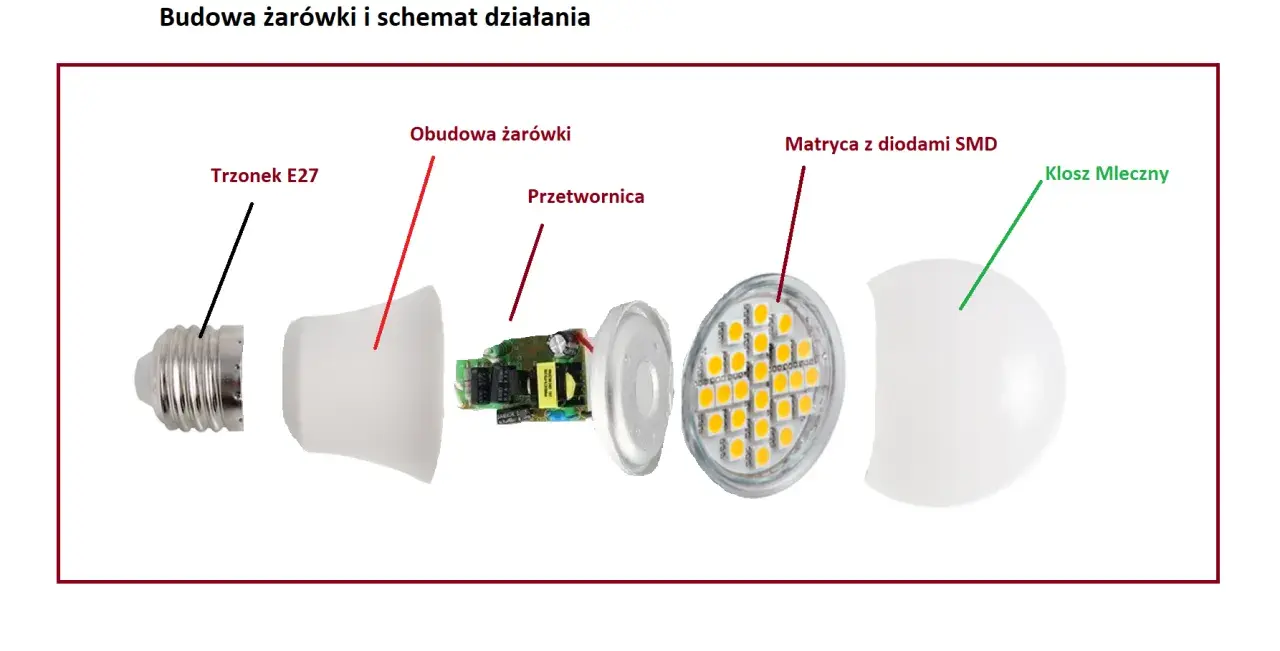

Budowa żarówki LED: rewolucja półprzewodników i diod elektroluminescencyjnych

Żarówka LED (Light Emitting Diode) to zupełnie inna technologia, która nie ma nic wspólnego z rozgrzewaniem żarnika. Jej działanie opiera się na diodach elektroluminescencyjnych – elementach półprzewodnikowych, które emitują światło, gdy przepływa przez nie prąd elektryczny. Budowa żarówki LED jest znacznie bardziej złożona niż jej poprzedniczek i obejmuje kilka kluczowych komponentów:

• Diody LED na matrycy: To właściwe źródła światła, zazwyczaj umieszczone na płytce drukowanej (matrycy). W zależności od konstrukcji, może to być jedna mocna dioda lub wiele mniejszych.
• Układ zasilający (przetwornica): Diody LED wymagają prądu stałego o niskim napięciu, dlatego żarówka LED musi zawierać wbudowaną przetwornicę, która przekształca prąd zmienny z sieci na odpowiednie parametry dla diod. Jest to zazwyczaj najbardziej złożony element elektroniczny w żarówce LED.
• Radiator odprowadzający ciepło: Mimo że diody LED są bardzo efektywne, również generują ciepło. Aby zapewnić im długą żywotność, konieczne jest skuteczne odprowadzanie tego ciepła. Radiator, często wykonany z aluminium, pełni tę funkcję.
• Klosz rozpraszający światło: Zazwyczaj wykonany z matowego tworzywa sztucznego, ma za zadanie równomiernie rozpraszać światło emitowane przez diody, aby uniknąć efektu punktowego świecenia i zapewnić przyjemniejsze oświetlenie.

Cała konstrukcja żarówki LED jest zaprojektowana tak, aby maksymalnie wykorzystać energię i zapewnić długotrwałe, efektywne oświetlenie.

Tradycja kontra nowoczesność: porównanie budowy i zasady działania kluczowych źródeł światła

Aby w pełni docenić ewolucję oświetlenia, warto zestawić ze sobą te trzy technologie. Poniższa tabela porównuje kluczowe aspekty ich budowy i działania:

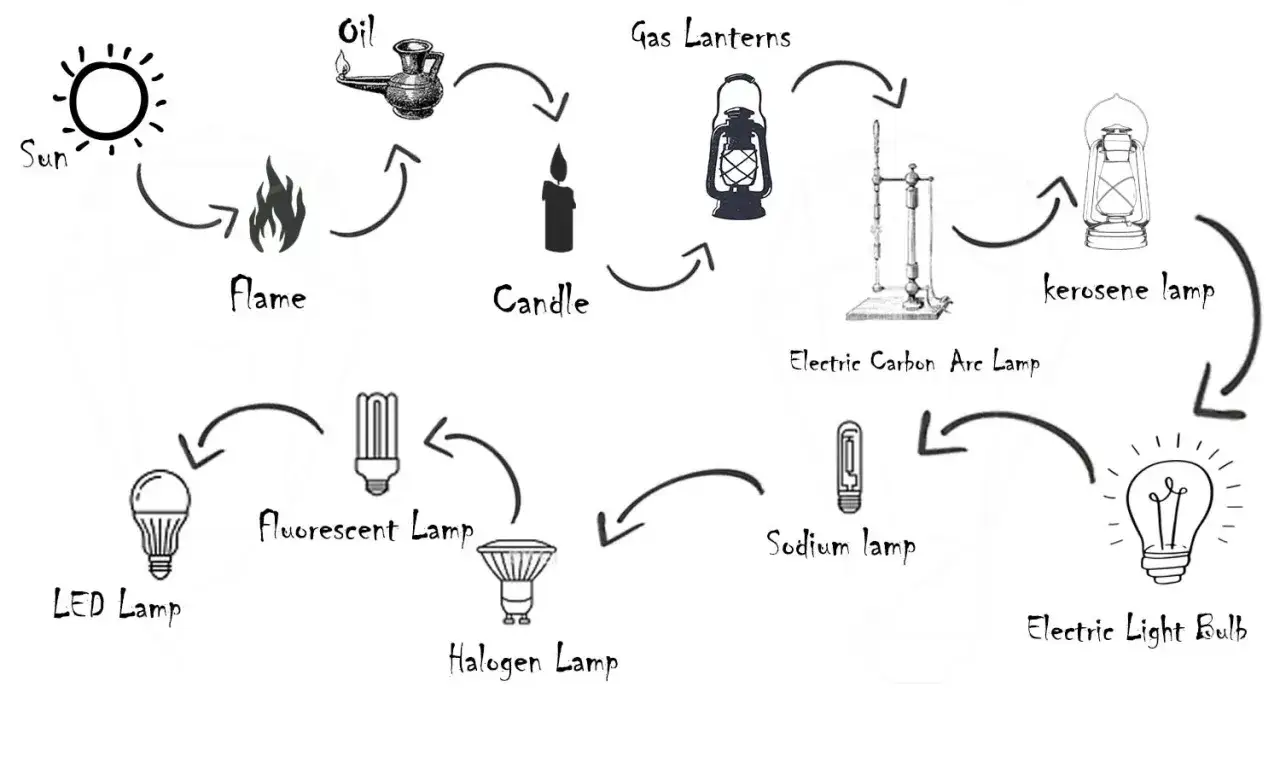

Ewolucja światła: krótka historia wynalazku, który zmienił świat

Wynalezienie żarówki to jeden z najważniejszych kamieni milowych w historii ludzkości, który dosłownie i w przenośni rozświetlił świat. Od pierwszych eksperymentów po współczesne energooszczędne rozwiązania, droga do doskonałego oświetlenia była długa i pełna wyzwań.

Od pierwszych prób do patentu Edisona: kamienie milowe w historii oświetlenia

Historia żarówki nie zaczęła się od Thomasa Edisona, choć to jemu przypisuje się jej komercyjny sukces. Wcześniej, w XIX wieku, wielu naukowców i wynalazców, takich jak Humphry Davy czy Joseph Swan, eksperymentowało z ideą rozgrzewania przewodników do białości w celu uzyskania światła. Davy stworzył lampę łukową, a Swan pracował nad żarnikami z włókien węglowych. Jednak to Thomas Edison w 1879 roku opatentował praktyczną, trwałą i ekonomiczną żarówkę z żarnikiem z włókna węglowego (później bambusowego), która mogła świecić przez wiele godzin. Jego zasługą było nie tylko ulepszenie samej żarówki, ale także stworzenie kompletnego systemu oświetleniowego, obejmującego generatory, okablowanie i oprawy, co umożliwiło masowe wprowadzenie elektrycznego oświetlenia do domów i miast. To był prawdziwy przełom, który zmienił oblicze cywilizacji.

Przeczytaj również: Księżyc to nie źródło światła? Naturalne źródła i ich moc

Dlaczego wycofano tradycyjne żarówki? Kontekst unijnych regulacji

Mimo swojego historycznego znaczenia i powszechnego użytkowania przez ponad sto lat, tradycyjne żarówki żarowe zostały stopniowo wycofane z produkcji i sprzedaży w wielu regionach świata, w tym w Unii Europejskiej. Głównym powodem tej decyzji była ich bardzo niska efektywność energetyczna. Jak już wspomniałem, większość energii elektrycznej była w nich zamieniana na ciepło, a tylko niewielki procent na światło. W obliczu rosnących wymagań dotyczących oszczędności energii i redukcji emisji CO2, kontynuowanie produkcji tak nieefektywnych źródeł światła stało się nieuzasadnione. Regulacje unijne, wprowadzane stopniowo od 2009 roku, miały na celu przyspieszenie przejścia na bardziej energooszczędne technologie, takie jak żarówki halogenowe, świetlówki kompaktowe, a przede wszystkim diody LED. Była to strategiczna decyzja mająca na celu zmniejszenie zużycia energii elektrycznej na skalę globalną i ochronę środowiska.
