Zrozumienie biegunowości diody LED to podstawa każdego projektu elektronicznego
- Anoda to biegun dodatni (+), katoda to biegun ujemny (-).
- Prąd w diodzie LED płynie tylko od anody do katody, co jest kluczowe dla jej działania.
- Dłuższa nóżka w nowych diodach THT to anoda, a ścięcie na obudowie wskazuje katodę.
- Odwrotne podłączenie diody LED zazwyczaj uniemożliwia świecenie, a w skrajnych przypadkach może ją uszkodzić.
- Zawsze stosuj szeregowy rezystor, aby ograniczyć prąd i chronić diodę przed spaleniem.
Dlaczego Twoja dioda LED nie świeci? Klucz do sukcesu to anoda i katoda
Dioda LED, czyli dioda elektroluminescencyjna, to jeden z najbardziej podstawowych i wszechobecnych elementów w świecie elektroniki. Od prostych wskaźników po zaawansowane systemy oświetleniowe – trudno wyobrazić sobie współczesne urządzenia bez niej. Jednak dla wielu początkujących hobbystów i elektroników, pierwsze spotkanie z diodą LED często kończy się frustracją: dioda po prostu nie świeci! Moje doświadczenie pokazuje, że w większości przypadków problem leży w niezrozumieniu jej biegunowości, czyli prawidłowego rozróżnienia anody i katody. Bez tej wiedzy, nawet najprostszy obwód nie zadziała, a Twoje projekty mogą utknąć w martwym punkcie.
Co to jest anoda i katoda w diodzie LED i dlaczego ich mylenie to częsty błąd początkujących?
Zacznijmy od podstaw. W każdej diodzie LED wyróżniamy dwie elektrody: anodę i katodę. Anoda to elektroda dodatnia (+), natomiast katoda to elektroda ujemna (-). Dioda LED to element półprzewodnikowy, który emituje światło, gdy prąd elektryczny przepływa przez nią w odpowiednim kierunku. Mówiąc najprościej, musimy podłączyć anodę do wyższego potencjału (np. plusa zasilania), a katodę do niższego (np. minusa lub masy obwodu).
Dlaczego początkujący często mylą te pojęcia? Myślę, że wynika to z braku intuicyjnych oznaczeń na wielu diodach, a także z faktu, że inne elementy elektroniczne (np. rezystory) nie mają biegunowości. Konsekwencją jest błędne podłączenie, które, choć zazwyczaj nie niszczy diody od razu, uniemożliwia jej działanie i prowadzi do niepotrzebnej frustracji.
Kierunek ma znaczenie: jak prąd płynie przez diodę?
Kluczową cechą diody LED jest jej zdolność do przewodzenia prądu tylko w jednym kierunku – od anody do katody. Można to porównać do jednokierunkowego zaworu w rurze wodnej: woda może płynąć tylko w jedną stronę. Jeśli spróbujemy przepuścić prąd w przeciwnym kierunku (od katody do anody), dioda po prostu zablokuje ten przepływ i nie zaświeci się. To właśnie ta jednokierunkowość, nazywana również polaryzacją, jest fundamentalna dla działania diody i emisji światła. Zrozumienie tego mechanizmu to pierwszy krok do sukcesu w pracy z diodami LED.

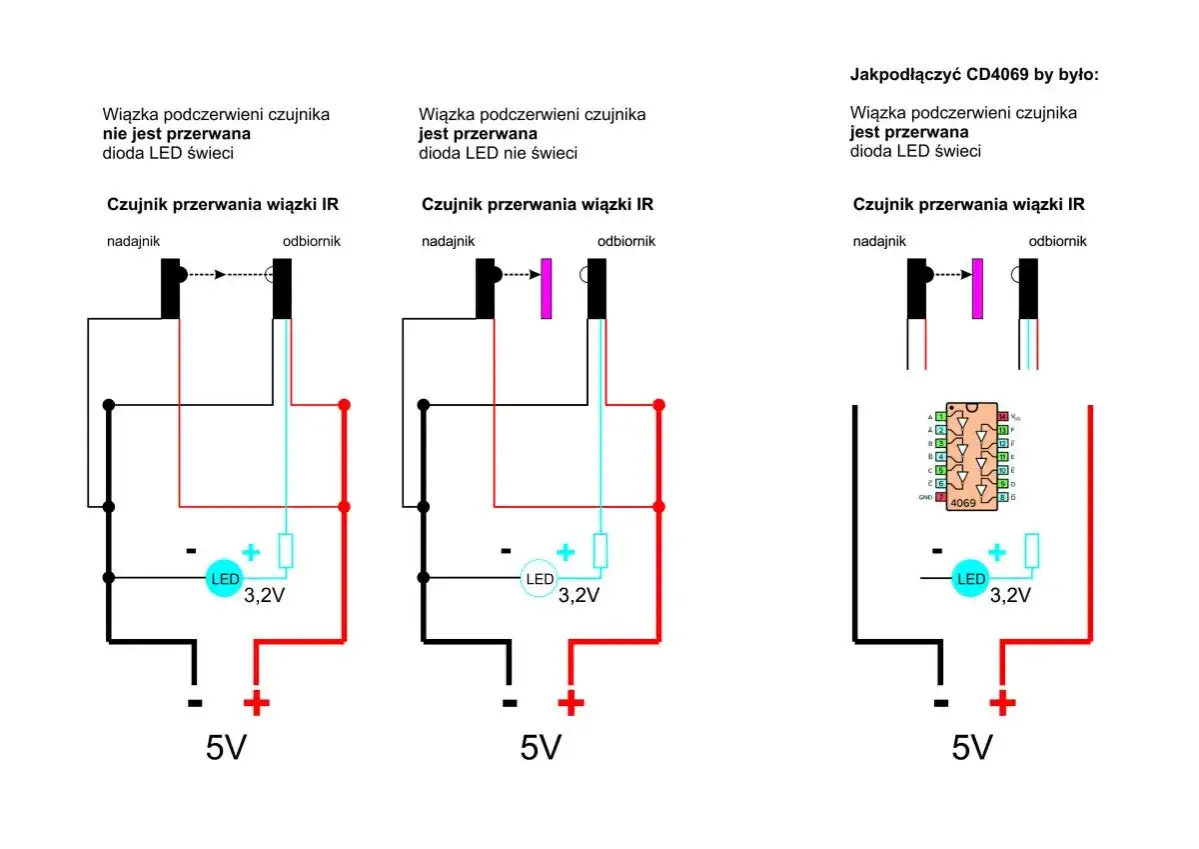

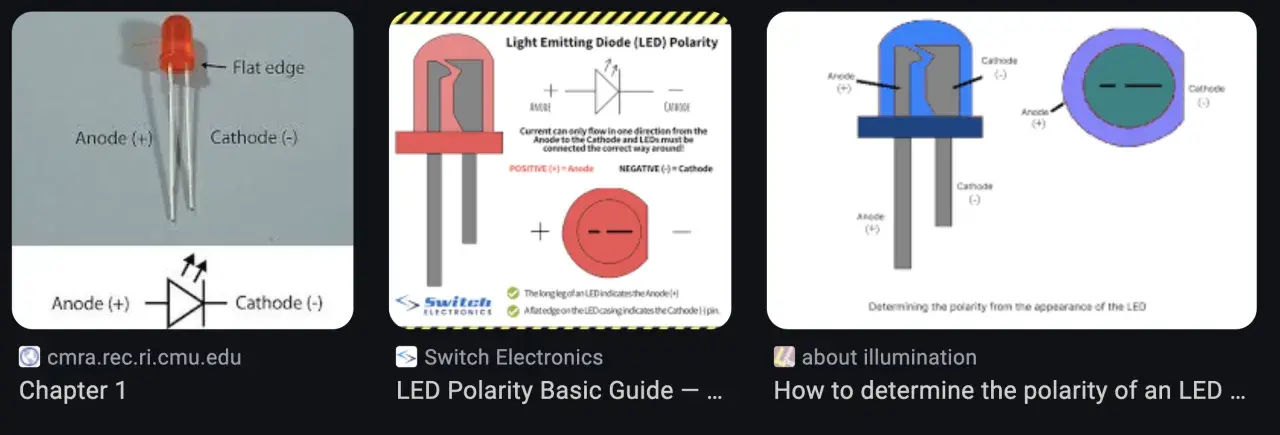

Jak bezbłędnie rozpoznać plus i minus w diodach THT? Praktyczny przewodnik
Skoro wiemy już, dlaczego biegunowość jest tak ważna, przejdźmy do praktyki. Diody LED przewlekane (THT – Through-Hole Technology) to te z "nóżkami", które wkładamy w otwory na płytce drukowanej lub w płytce stykowej. Są one najczęściej spotykane przez początkujących, a na szczęście istnieje kilka prostych metod, aby bezbłędnie zidentyfikować ich anodę i katodę.
Metoda 1: Dłuższa nóżka prawdę Ci powie – identyfikacja w nowych diodach
Najprostszą i najbardziej powszechną metodą rozpoznawania biegunowości w nowych, nieużywanych diodach THT jest sprawdzenie długości ich wyprowadzeń. Zawsze pamiętaj: dłuższa nóżka to anoda (+), a krótsza nóżka to katoda (-). Ta metoda jest niezawodna, ale ma jedno ograniczenie: działa tylko wtedy, gdy nóżki diody nie zostały jeszcze przycięte. Jeśli masz do czynienia z diodą, której nóżki są równe, musisz zastosować inne sposoby.
Metoda 2: Szukaj płaskiej krawędzi – co zdradza obudowa diody?
Jeśli nóżki diody zostały przycięte lub masz wątpliwości, poszukaj spłaszczenia na obudowie diody. W wielu diodach THT, szczególnie tych z okrągłą obudową, jedna z krawędzi jest lekko spłaszczona. To spłaszczenie, czyli ścięcie na obudowie, zawsze wskazuje stronę katody (-). Ta metoda jest niezwykle przydatna, ponieważ jest niezależna od długości nóżek i działa nawet po ich skróceniu. Zawsze sprawdzam to oznaczenie, gdy mam wątpliwości co do długości wyprowadzeń.
Metoda 3: Spojrzenie do wnętrza – co kryje struktura diody?
Kolejną, nieco bardziej zaawansowaną, ale równie skuteczną metodą jest zajrzenie do wnętrza przezroczystej obudowy diody. Jeśli przyjrzysz się uważnie, zauważysz dwie wewnętrzne elektrody. Katoda jest połączona z większym elementem wewnątrz struktury diody, który często przypomina kształtem "flagę" lub "kielich". Anoda natomiast jest połączona z mniejszym elementem. To wizualne rozróżnienie jest bardzo pomocne, gdy inne metody zawiodą lub gdy chcesz upewnić się co do prawidłowego podłączenia.
Miniaturowe wyzwania: identyfikacja biegunowości w diodach SMD i metody awaryjne
Współczesna elektronika coraz częściej korzysta z komponentów do montażu powierzchniowego (SMD – Surface-Mount Device), które są znacznie mniejsze od diod THT. Ich miniaturowe rozmiary sprawiają, że identyfikacja biegunowości może być nieco trudniejsza, ale i na to są sprawdzone metody. Ponadto, istnieje uniwersalne narzędzie, które pomoże Ci w każdej sytuacji.
Jak odczytać oznaczenia na miniaturowych elementach SMD?
Diody LED SMD, ze względu na swoje niewielkie rozmiary, posiadają inne metody oznaczania biegunowości. Zazwyczaj są to symbole graficzne naniesione bezpośrednio na obudowę elementu. Mogą to być: kropka, linia, pasek, wycięcie w narożniku lub trójkąt. W większości przypadków te oznaczenia wskazują stronę katody (-). Należy jednak pamiętać, że standardy mogą się różnić w zależności od producenta. Zawsze zalecam sprawdzenie dokumentacji technicznej (datasheet) danej diody, jeśli oznaczenie jest niejasne. To najpewniejszy sposób, aby uniknąć pomyłek.
Gdy nic nie jest oczywiste: jak użyć multimetra do weryfikacji biegunowości?
Co zrobić, gdy wszystkie inne metody zawiodą, nóżki są równe, a na obudowie nie ma żadnych oznaczeń? Wtedy z pomocą przychodzi niezastąpiony multimetr. Prawie każdy multimetr posiada funkcję testu diody, która jest idealna do weryfikacji biegunowości LED. Oto jak to zrobić krok po kroku:
- Ustaw multimetr w tryb testu diody (zazwyczaj symbol diody lub symbol ciągłości z sygnałem dźwiękowym).
- Podłącz czerwoną sondę multimetru do jednej nóżki diody, a czarną sondę do drugiej.
- Jeśli dioda jest podłączona poprawnie (czerwona sonda do anody, czarna do katody), multimetr powinien wskazać spadek napięcia (np. 1.5V-3V, w zależności od koloru diody) lub, w niektórych modelach, dioda zaświeci się delikatnie.
- Jeśli dioda nie zaświeci się i multimetr nie pokaże żadnego wskazania (lub pokaże "OL" – Over Load), oznacza to, że dioda jest podłączona odwrotnie.
- Zamień sondy miejscami. Wtedy dioda powinna zaświecić się lub multimetr pokaże spadek napięcia. W ten sposób zidentyfikujesz anodę (do której podłączona jest czerwona sonda) i katodę (do której podłączona jest czarna sonda).
Ta metoda jest moją ulubioną, ponieważ działa niezawodnie dla każdego typu diody, niezależnie od jej rozmiaru czy stanu nóżek. Według danych Forbot.pl, użycie multimetru to jedna z najskuteczniejszych metod diagnostyki elementów elektronicznych, w tym diod.
Konsekwencje pomyłki: co się stanie, jeśli podłączysz diodę LED na odwrót?
Zastanawiasz się, co się stanie, jeśli mimo wszystko pomylisz biegunowość i podłączysz diodę LED na odwrót? To bardzo częste pytanie, zwłaszcza wśród początkujących. Na szczęście, w większości przypadków nie jest to katastrofa, ale warto zrozumieć, dlaczego dioda nie działa i jakie są potencjalne ryzyka.
Czy dioda LED ulegnie uszkodzeniu? Wyjaśnienie zjawiska napięcia zaporowego
W większości przypadków, zwłaszcza w obwodach niskonapięciowych (np. zasilanych baterią 3V-12V), odwrotne podłączenie diody LED nie spowoduje jej natychmiastowego uszkodzenia. Dioda jest elementem zaprojektowanym tak, aby blokować przepływ prądu w kierunku zaporowym, czyli od katody do anody. To zjawisko nazywamy napięciem zaporowym (lub napięciem wstecznym). Dioda po prostu nie przewodzi prądu i nie świeci.
Jednakże, każda dioda ma swoje maksymalne dopuszczalne napięcie zaporowe. Jeśli przekroczymy tę wartość (np. podłączając diodę do zbyt wysokiego napięcia w odwrotnej polaryzacji), może dojść do przebicia struktury półprzewodnikowej i trwałego uszkodzenia diody. Zawsze warto sprawdzić w karcie katalogowej diody, jakie jest jej maksymalne napięcie zaporowe, aby uniknąć nieprzyjemnych niespodzianek.
Dlaczego dioda po prostu nie świeci? Blokowanie przepływu prądu w praktyce
Główną i najbardziej oczywistą konsekwencją odwrotnego podłączenia diody jest to, że po prostu nie zaświeci się. Jak już wspomniałem, dioda LED działa jak jednokierunkowy zawór dla prądu. Gdy podłączymy ją "pod prąd", elektrony nie są w stanie przepłynąć przez jej strukturę, aby wyemitować światło. Cały proces emisji światła opiera się na rekombinacji elektronów i dziur w złączu p-n diody, a to może nastąpić tylko wtedy, gdy prąd płynie od anody do katody. Bez prawidłowego kierunku przepływu, dioda pozostaje ciemna, a Ty musisz szukać błędu w swoim obwodzie.
Podłączamy diodę poprawnie – o czym absolutnie nie możesz zapomnieć?
Skoro już wiesz, jak rozpoznać anodę i katodę oraz jakie są konsekwencje błędnego podłączenia, czas na ostatni, ale równie ważny element układanki: prawidłowe włączenie diody LED do obwodu. Jest jeden komponent, o którym absolutnie nie możesz zapomnieć, jeśli chcesz, aby Twoja dioda działała długo i bezawaryjnie.
Rola rezystora: dlaczego jest on niezbędny w obwodzie z diodą LED?
Rezystor jest absolutnie niezbędnym elementem w każdym obwodzie z diodą LED. Dlaczego? Dioda LED ma bardzo niską rezystancję wewnętrzną, co oznacza, że bez odpowiedniego ograniczenia prądu, podłączenie jej bezpośrednio do źródła napięcia spowodowałoby przepływ zbyt dużego prądu. Taki nadmierny prąd natychmiastowo uszkodziłby diodę, spalając ją. Rezystor, podłączony szeregowo z diodą, pełni rolę "ogranicznika prądu". Zapewnia on, że przez diodę przepływa prąd o bezpiecznej wartości, co jest kluczowe dla jej długiej żywotności i stabilnego świecenia.
Wartość rezystora dobiera się na podstawie trzech czynników: napięcia zasilania, napięcia przewodzenia diody (które jest różne dla różnych kolorów diod, np. czerwona ma ok. 1.8V, niebieska ok. 3.2V) oraz pożądanego prądu pracy diody (zazwyczaj 10-20mA dla standardowych diod). Chociaż nie będziemy tu wchodzić w szczegółowe wzory, pamiętaj, że odpowiedni dobór rezystora to podstawa bezpiecznego i efektywnego działania diody LED.
Przeczytaj również: Kupujesz złą żarówkę? Gwinty żarówek - poradnik dla każdego
Prosty schemat podłączenia diody LED do baterii lub innego źródła zasilania
Podłączenie diody LED do źródła zasilania jest proste, ale wymaga przestrzegania kilku zasad. Oto podstawowy schemat:
- Podłącz anodę diody LED do dodatniego bieguna źródła zasilania (np. plusa baterii) poprzez rezystor. Kolejność rezystora i diody nie ma znaczenia, ważne, aby były połączone szeregowo.
- Podłącz katodę diody LED do ujemnego bieguna źródła zasilania (np. minusa baterii).
Pamiętaj, aby zawsze umieścić rezystor w szeregu z diodą, niezależnie od tego, czy zasilasz ją z baterii, zasilacza czy mikrokontrolera. To prosta zasada, która ochroni Twoje diody przed uszkodzeniem i zapewni, że będą świecić jasno i niezawodnie w każdym projekcie.
