W praktyce da się uruchomić analogową taśmę RGB bez dedykowanego sterownika, ale trzeba wiedzieć, które przewody odpowiadają za zasilanie wspólne, a które za kanały R, G i B. Poniżej pokazuję, jak podłączyć taśmę led rgb bez sterownika, kiedy to ma sens i jakie ograniczenia ma taki układ. Dzięki temu unikniesz pomyłek z polaryzacją, napięciem i doborem zasilacza.
Najkrótsza droga do bezpiecznego podłączenia
- Najpierw sprawdź, czy masz analogową taśmę RGB 4-pin, a nie wersję adresowalną.
- Do taśmy dobierz zasilacz stałonapięciowy 12 V albo 24 V, zgodny z oznaczeniem na rolce.
- Wspólny pad V+ łączysz z plusem zasilacza, a kanały R, G i B domykasz do minusa.
- Jeśli chcesz tylko jeden kolor, wystarczy jeden kanał; jeśli chcesz biel, możesz włączyć trzy naraz.
- Zasilacz dobieraj z zapasem około 20%, a przy dłuższych odcinkach licz się ze spadkiem napięcia.
- Bez sterownika nie dostaniesz płynnych scen i pełnej wygody, tylko prostsze, ręczne sterowanie.
Kiedy sterownik można pominąć, a kiedy lepiej nie
Najpierw rozdzielam dwa typy taśm, bo tu najłatwiej o pomyłkę. Analogowa taśma RGB ma zwykle wspólny plus i trzy kanały kolorów, więc da się ją uruchomić bez sterownika, ale tylko w prostym układzie on/off albo z ręcznym przełączaniem barw. Taśma adresowalna działa inaczej: potrzebuje sygnału danych, więc bez kontrolera zwykle nie ruszy wcale.
| Typ taśmy | Bez sterownika | Co realnie uzyskasz |
|---|---|---|
| Analogowa RGB 4-pin | Tak | Jeden kolor, biel z miksu albo ręczne przełączanie kanałów |
| Adresowalna RGB | Nie | Wymaga sygnału danych i odpowiedniego kontrolera |
Jeśli na pasku widzisz oznaczenie V+, +12V lub +24V oraz osobne pola R, G i B, masz najpewniej wersję analogową typu common anode, czyli ze wspólnym plusem. W praktyce każdy kanał świeci dopiero wtedy, gdy dostanie drogę do minusa zasilania. To właśnie od tej identyfikacji zależy, czy warto iść dalej w prosty układ, czy od razu odłożyć ten pomysł.
Jak rozpoznać przewody i dobrać zasilacz
Ja zawsze zaczynam od etykiety na rolce albo na spodzie taśmy. Szukam napięcia oraz mocy na metr, bo to są dwie liczby, które decydują o wszystkim. Do taśm RGB stosuje się zasilacz stałonapięciowy DC, najczęściej 12 V albo 24 V. Zasilacz stałoprądowy jest tu złym wyborem.
| Oznaczenie | Znaczenie | Co z tym robię |
|---|---|---|
| V+ / +12V / +24V | Wspólny plus | Łączę z dodatnim biegunem zasilacza |
| R | Kanał czerwony | Łączę z minusem, jeśli chcę świecenie czerwone |
| G | Kanał zielony | Łączę z minusem, jeśli chcę świecenie zielone |
| B | Kanał niebieski | Łączę z minusem, jeśli chcę świecenie niebieskie |
Jeśli oznaczenia są nieczytelne, sprawdzam ciągłość ścieżek multimetrem. Wspólny pad zwykle łączy się z szeroką szyną zasilającą, a kanały R, G i B idą osobnymi torami przez rezystory. To prosty test, który oszczędza zgadywania.
Moc zasilacza liczę tak: moc taśmy na metr × liczba metrów × 1,2. Ten współczynnik 1,2 daje około 20% zapasu. Dla 5 m taśmy o mocy 14,4 W/m wychodzi 72 W, więc bezpiecznym wyborem będzie zasilacz około 90 W. Przy 12 V to mniej więcej 6 A obciążenia i około 7,5 A z zapasem.
Jeśli instalacja jest dłuższa niż 5 m albo taśma ma wyższą moc, wolę zasilać ją z dwóch stron. To ogranicza spadek napięcia, dzięki czemu ostatni metr nie wygląda wyraźnie słabiej od pierwszego. Przy 24 V zasada jest identyczna, zmienia się tylko wartość napięcia na etykiecie i obliczona moc zasilacza.

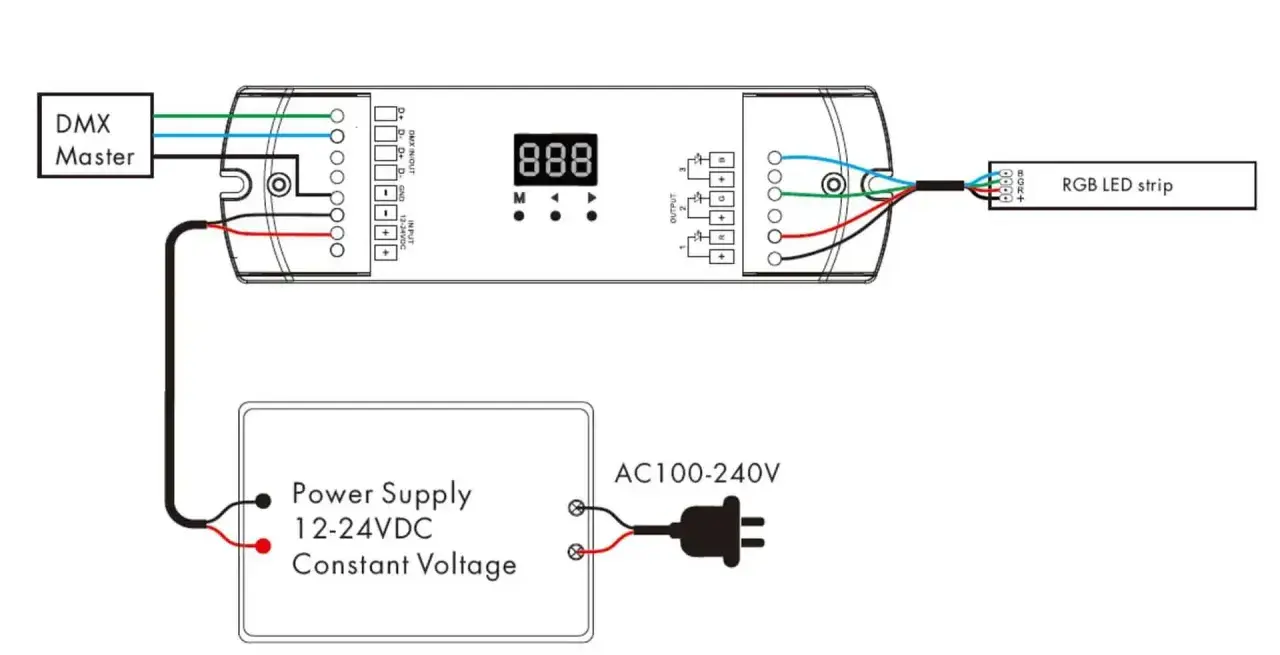

Jak podłączyć taśmę RGB bez sterownika krok po kroku
- Odłączam zasilanie i sprawdzam, gdzie na taśmie jest V+, a gdzie kanały R, G i B.
- Przygotowuję zasilacz o zgodnym napięciu. Do samej taśmy nie podłączam „czegokolwiek 12 V”, tylko źródło prądu dobrane do realnego poboru.
- Łączę wspólny plus taśmy z plusem zasilacza.
- Każdy kanał kolorów prowadzę osobno do minusa zasilacza albo przez prosty przełącznik. Jeśli chcę tylko jeden kolor, zwieram do minusa wybrany kanał. Jeśli chcę ręcznie wybierać barwy, stosuję trzy niezależne przełączniki.
- Uruchamiam układ najpierw na jednym kanale, potem na dwóch, a na końcu na trzech jednocześnie. W ten sposób od razu widzę, czy wszystko jest podłączone poprawnie.
- Po teście izoluję połączenia koszulką termokurczliwą albo taśmą elektroizolacyjną i stabilizuję przewody, żeby nie wyrwały się z padów.
Jeśli nie lutuję, używam złączki 4-pin dopasowanej do szerokości PCB. Jeśli lutuję, robię to krótko i pewnie, bo przegrzanie padów to jeden z najczęstszych powodów awarii już na etapie montażu. W takiej taśmie nie podaję plusa na kanały R, G i B; plus idzie wyłącznie na wspólny pad, a kanały domykam do minusa.
W praktyce ten układ daje dwa sensowne scenariusze: stały kolor albo proste, ręczne przełączanie barw. Jeśli chcesz płynnego ściemniania, wchodzisz już w obszar PWM, czyli szybkiego włączania i wyłączania kanału, które daje wrażenie regulacji jasności. To nadal prostsze niż pełny sterownik, ale już nie jest całkiem biernym połączeniem przewodów.
Jakie efekty uzyskasz bez sterownika
Tu opłaca się być uczciwym: bez dedykowanego sterownika tracisz wygodę, ale nie zawsze tracisz funkcjonalność. Jeśli potrzebujesz po prostu dekoracyjnego światła pod szafkami, za telewizorem albo w półce, proste podłączenie często wystarcza. Jeśli liczysz na sceny świetlne, przejścia kolorów i miękką regulację jasności, taki układ będzie zbyt surowy.
| Co robię z kanałami | Efekt | Ograniczenie |
|---|---|---|
| Jeden kanał do minusa | Czysty czerwony, zielony albo niebieski | Brak miksu kolorów |
| Dwa kanały jednocześnie | Barwy pośrednie, np. żółty, cyjan, magenta | Kolor jest mniej precyzyjny niż w pełnym sterowaniu |
| Trzy kanały jednocześnie | Biały | Zwykle chłodniejszy i mniej naturalny niż w taśmie RGBW |
Z mojego doświadczenia największe rozczarowanie pojawia się wtedy, gdy ktoś oczekuje od RGB bez sterownika pełnej inteligencji. Taka taśma nie zrobi sama animacji ani płynnych przejść, bo do tego potrzebuje algorytmu sterującego kanałami. Bez niego świeci po prostu tak, jak ustawisz ją fizycznym połączeniem przewodów.
Jeśli zależy Ci na nastrojowej bieli, a nie na kolorach, często lepszym wyborem jest od razu taśma RGBW, czyli RGB z osobnym kanałem białym. Dodatkowa dioda biała daje lepszą jakość światła niż mieszanie trzech barw w RGB.
Najczęstsze błędy przy takim obejściu
Najwięcej problemów widzę nie na samym schemacie, tylko przy drobiazgach. A drobiazgi w LED-ach szybko kończą się nierówną jasnością, przegrzewaniem albo po prostu ciszą po włączeniu zasilania.
| Błąd | Co się dzieje | Jak reaguję |
|---|---|---|
| Taśma adresowalna podłączona jak analogowa | Układ nie działa albo działa losowo | Sprawdzam oznaczenie modelu i liczbę przewodów |
| Złe napięcie zasilacza | Brak świecenia, miganie lub ryzyko uszkodzenia | Dobieram dokładnie 12 V albo 24 V zgodnie z taśmą |
| Za mała moc zasilacza | Spadek jasności i grzanie się zasilacza | Dodaję 20–30% zapasu mocy |
| Zasilanie długiego odcinka tylko z jednej strony | Koniec taśmy świeci słabiej | Wprowadzam zasilanie z obu końców lub w środku |
| Luźne połączenia i brak izolacji | Przerwy w świeceniu, zwarcia, wyrwane pady | Lutuję solidniej albo używam porządnych złączek |
Jeśli po uruchomieniu jeden kolor działa słabiej, nie zakładam od razu, że taśma jest uszkodzona. Najpierw sprawdzam kanał, punkt lutowniczy i polaryzację. W praktyce to właśnie błędne podłączenie odpowiada za większość reklamowanych awarii.
Warto też pamiętać, że przewód zbyt cienki potrafi dodać własny problem w postaci spadku napięcia. Przy kilku amperach wolę przewody o przekroju około 0,75–1,0 mm² na krótszych odcinkach, bo różnica w kosztach jest mała, a stabilność świecenia wyraźnie lepsza.
Kiedy prosty układ ma sens na lata
Takie obejście ma sens wtedy, gdy chcesz prostego podświetlenia i nie planujesz codziennie zmieniać kolorów. Pod szafkami kuchennymi, w regale, przy telewizorze albo w niszy dekoracyjnej prosty układ działa dobrze, jeśli jest poprawnie zasilony i zabezpieczony.
- Profil aluminiowy pomaga odprowadzić ciepło i wydłuża żywotność taśmy, zwłaszcza przy mocniejszych odcinkach.
- Bezpiecznik przy zasilaczu chroni instalację, gdy coś pójdzie nie tak po stronie przewodów lub połączeń.
- Dostęp do połączeń ułatwia serwis, więc nie zabudowuję wszystkiego „na amen”.
- Regularny zapas mocy w zasilaczu daje stabilniejsze świecenie i mniejsze ryzyko przegrzania.
Jeśli instalacja ma być bardziej użytkowa niż dekoracyjna, lepiej od razu przewidzieć prosty ściemniacz albo kontroler RGB zamiast później poprawiać cały montaż. Ja zwykle oceniam to tak: im częściej ktoś będzie korzystał ze światła, tym bardziej opłaca się dodać choć minimalne sterowanie, bo komfort obsługi szybko rekompensuje niewielki koszt.
W skrócie: analogową taśmę RGB da się uruchomić bez dedykowanego sterownika, ale tylko wtedy, gdy akceptujesz prostsze sterowanie i poprawnie dobierzesz napięcie, moc oraz polaryzację. Jeśli chcesz tylko stały kolor albo ręczne przełączanie barw, taki układ sprawdzi się bardzo dobrze; jeśli zależy Ci na wygodzie, płynnej regulacji i scenach świetlnych, lepiej od razu zaplanować prosty kontroler lub taśmę RGBW.
