Łączenie taśm RGB wydaje się proste tylko do momentu, gdy trzeba dopasować odcinki, zachować właściwą polaryzację i uniknąć spadków jasności na końcu instalacji. Poniżej wyjaśniam, jak łączyć taśmy LED RGB w praktyce: kiedy lepiej lutować, kiedy wystarczy złączka i jak nie zepsuć efektu w długich zabudowach meblowych, sufitowych czy dekoracyjnych. To ważne, bo przy takim oświetleniu liczy się nie tylko sama taśma, ale też kontroler, zasilacz i sposób prowadzenia przewodów.
Najważniejsze zasady łączenia taśm RGB
- Standardowa taśma RGB ma zwykle 4 pola połączeń: wspólny plus oraz trzy kanały kolorów.
- Lutowanie daje najtrwalszy efekt, a złączki bez lutowania sprawdzają się głównie w szybkich lub lekkich montażach.
- Cięcie wykonuję tylko w miejscach oznaczonych przez producenta, bo poza linią cięcia połączenie zwykle nie będzie działało.
- W dłuższych instalacjach lepiej rozprowadzać zasilanie równolegle i zostawić około 20% zapasu mocy.
- Jeśli na końcu instalacji światło blednie albo zmienia odcień, najczęściej winny jest spadek napięcia, a nie sama taśma.
Która metoda łączenia sprawdza się najlepiej
Nie ma jednej techniki, która wygra w każdym projekcie. Ja zwykle patrzę na trzy rzeczy: czy instalacja ma być stała, czy będzie narażona na zginanie oraz jak duży prąd popłynie przez połączenie. Od tego zależy, czy wybrać lutowanie, złączkę bezlutową, czy krótki przewód pośredni.
| Metoda | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Lutowanie | Stałe zabudowy, profile aluminiowe, narożniki, miejsca trudno dostępne po montażu | Najtrwalsze połączenie, mały opór, dobra odporność na drgania | Wymaga lutownicy i odrobiny wprawy |
| Złączka bezlutowa | Szybki montaż, testowanie układu, krótkie odcinki, proste przebiegi | Bardzo szybka instalacja, brak ciepła i lutowania | Tańsze modele potrafią mieć słabszy docisk i gorszy kontakt |
| Krótki przewód pośredni | Narożniki, obejście przeszkody, przejście między odcinkami oddzielonymi dystansem | Duża elastyczność, mniejsze naprężenie taśmy | Trzeba pilnować oznaczeń przewodów i dobrze zabezpieczyć miejsce łączenia |
Jeśli instalacja ma służyć latami, lutowanie nadal wygrywa. Złączki są wygodne, ale traktuję je raczej jako dobre rozwiązanie montażowe niż docelowy standard w mocno obciążonych odcinkach. Przy taśmach w kuchni, nad blatem albo w zabudowie meblowej różnica wychodzi szczególnie szybko.

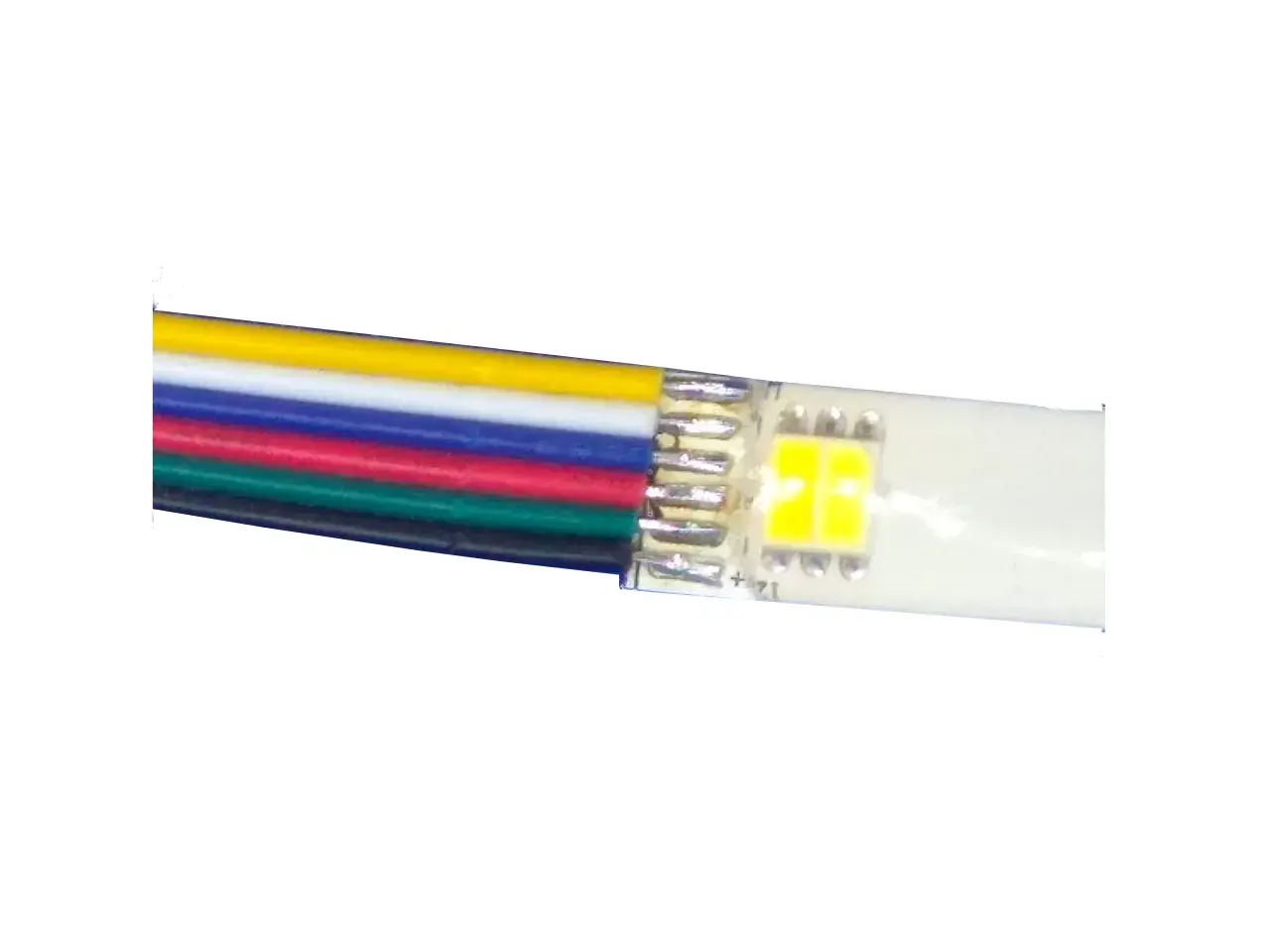

Jak połączyć odcinki krok po kroku
Najpierw wyłączam zasilanie i upewniam się, że kontroler też jest odłączony. Potem sprawdzam oznaczenia na taśmie, bo przy RGB nie wolno zgadywać kolejności przewodów na oko.
- Przytnij taśmę tylko w miejscu oznaczonym linią cięcia.
- Oczyść pola lutownicze z kurzu, resztek kleju i ewentualnej powłoki ochronnej.
- Dopasuj oznaczenia +, R, G, B do kontrolera lub drugiego odcinka.
- Jeśli lutujesz, najpierw delikatnie pocynuj pola i przewody, a dopiero potem połącz je na krótko i stabilnie.
- Jeśli używasz złączki, wsuwaj taśmę do oporu, tak aby piny naprawdę trafiły w pady lutownicze.
- Zrób test na białym lub jasnym miksie kolorów, bo wtedy najłatwiej wyłapać słaby styk lub przekręcone przewody.
- Na koniec zabezpiecz łączenie koszulką termokurczliwą, profilem albo odpowiednią osłoną, jeśli miejsce będzie widoczne lub narażone na dotyk.
W narożnikach nie zginam taśmy na siłę. Jeśli trzeba zmienić kierunek pod kątem prostym, używam złączki L albo krótkiego przewodu, bo ostry bend potrafi uszkodzić PCB i po kilku dniach robi się problem z jedną sekcją świecenia.
Jak uniknąć spadku napięcia i przekłamań koloru
Przy krótkich odcinkach zwykle nie ma dramatu, ale przy dłuższych instalacjach spadek napięcia staje się głównym wrogiem równomiernego światła. Objawia się to tym, że początek świeci mocniej, a dalsza część jest ciemniejsza albo lekko zmienia odcień.
Ja przyjmuję prostą zasadę: jeśli instalacja robi się dłuższa, zasilanie prowadzę równolegle albo wstrzykuję je z kilku punktów. W praktyce chodzi o to, żeby prąd nie musiał pokonywać całej długości jednej cienkiej ścieżki na taśmie, bo wtedy tracisz jasność i stabilność koloru.
- Do krótszych układów wystarczy jedno miejsce zasilania.
- Do dłuższych odcinków lepiej podać prąd z obu końców lub z punktu środkowego.
- Jeśli projekt jest większy, sprawdzam też, czy kontroler nie jest zbyt słaby dla całej instalacji.
- Zasilacz dobieram z zapasem około 20%. Jeśli suma mocy taśm wynosi 48 W, szukam zasilacza co najmniej 60 W, a nie „na styk”.
W dłuższych zabudowach 24 V daje zwykle większy margines niż 12 V, bo lepiej znosi odcinki, na których w przeciwnym razie pojawiłby się spadek jasności. Gdy instalacja ma naprawdę dużą długość, dochodzi jeszcze wzmacniacz RGB, czyli element, który odtwarza sygnał sterujący dla kolejnej sekcji. To nie zastąpi właściwego zasilania, ale pomaga utrzymać spójny efekt na całej trasie.
Najczęstsze błędy przy taśmach RGB
Większość usterek nie wynika z „wadliwej taśmy”, tylko z prostych pomyłek montażowych. Widziałem to wielokrotnie: instalacja działa, ale tylko do pierwszego mocniejszego zgięcia albo po zamknięciu profilu okazuje się, że jeden kanał nie kontaktuje.
- Cięcie poza linią oznaczoną przez producenta.
- Pomylenie kolejności pinów, zwłaszcza przy przejściu między różnymi modelami złączek.
- Zbyt słaby docisk w szybkozłączce.
- Łączenie zasilania bez zapasu mocy, przez co taśma świeci dobrze tylko na początku.
- Ostre zginanie taśmy w narożniku zamiast użycia przewodu pośredniego.
- Brak testu po pełnym montażu, kiedy połączenia są już zasłonięte profilem lub przyklejone na stałe.
Jeśli taśma świeci tylko jednym kolorem albo miga przy zmianie barw, pierwsze co sprawdzam, to zgodność oznaczeń +, R, G, B oraz stan samego styku. To zwykle szybsza droga do naprawy niż wymiana całego odcinka.
Co warto przewidzieć przed montażem w kuchni, salonie lub zabudowie meblowej
Przy oświetleniu dekoracyjnym liczy się nie tylko to, żeby taśma działała po pierwszym włączeniu. Liczy się też serwis, bezpieczeństwo i estetyka po kilku miesiącach użytkowania. Dlatego ja zawsze zostawiam sobie dostęp do połączeń i nie zaklejam ich bez potrzeby na stałe, jeśli instalacja może wymagać korekty.
- W zabudowie meblowej zostawiam krótki zapas przewodu, żeby dało się odłączyć sekcję bez demontażu całej listwy.
- W miejscach widocznych stawiam na profil aluminiowy, bo poprawia wygląd i pomaga odprowadzać ciepło.
- W strefach narażonych na wilgoć dobieram złączki i zabezpieczenie odpowiednie do klasy ochrony taśmy.
- Przed finalnym przyklejeniem uruchamiam całą instalację na dłuższym teście, nie tylko „na chwilę”.
- Jeśli projekt ma być rozbudowany później, planuję miejsce na dodatkowy punkt zasilania już na starcie.
Takie drobiazgi robią większą różnicę niż najbardziej efektowny opis produktu. Dobrze połączona taśma RGB ma po prostu działać równo, bez migotania i bez niespodzianek na końcu odcinka.
Na czym naprawdę polega dobre łączenie taśm RGB
Dobra instalacja nie zaczyna się od samego połączenia dwóch końców, tylko od decyzji, czy układ ma być szybki w montażu, czy maksymalnie trwały. W praktyce najbezpieczniej działa prosta kolejność: najpierw dobór taśmy i zasilania, potem sposób łączenia, na końcu test pod pełnym obciążeniem.
Jeśli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: nie oszczędzaj na jakości połączeń, bo to one najczęściej decydują o tym, czy oświetlenie będzie wyglądało dobrze po roku, a nie tylko po pierwszym uruchomieniu. Przy RGB widać każdą niedoróbkę szybciej niż przy zwykłej, jednokolorowej taśmie.
W dobrze zaplanowanej instalacji liczy się też dostęp do serwisu i możliwość wymiany fragmentu bez rozbierania całej zabudowy. To detal, który później oszczędza czas, nerwy i niepotrzebne poprawki.
