Jak podłączyć taśmę LED? Zrób to dobrze – poradnik!

Poprawne podłączenie taśmy LED zaczyna się od dwóch rzeczy: doboru napięcia i właściwego zasilacza. Gdy planujesz, jak podłączyć taśmę led, najczęściej nie chodzi o samą wtyczkę, tylko o cały układ: od źródła zasilania, przez sterownik, aż po sposób prowadzenia przewodów i łączenia odcinków. W praktyce właśnie te decyzje decydują o tym, czy instalacja będzie świecić równo, bez migotania i bez szybkiego zużycia.

W tym poradniku pokazuję, jak podejść do montażu rozsądnie: co dobrać przed zakupem, jak połączyć elementy krok po kroku, kiedy wybrać złączki, a kiedy lutowanie oraz jak uniknąć spadku jasności na końcu dłuższej taśmy. To materiał dla osoby, która chce zrobić instalację porządnie, a nie tylko uruchomić ją na chwilę.

Najpierw dobierz napięcie i zasilacz

Gdy dobieram instalację LED, zaczynam od napięcia, bo to ono porządkuje resztę decyzji. W domowych realizacjach najczęściej spotykasz taśmy 12 V i 24 V, a wersje 230 V pojawiają się raczej w zastosowaniach specjalnych, zwykle na dłuższych odcinkach lub w prostszych układach zewnętrznych. Im wyższe napięcie w niskonapięciowych systemach, tym łatwiej utrzymać równą jasność na większej długości.

Praktycznie patrzę na trzy rzeczy: moc taśmy na metr, długość odcinka i to, czy instalacja będzie pracować w profilu aluminiowym, czy w zabudowie meblowej. Jeśli taśma ma 9,6 W/m, a planujesz 3 m, to realny pobór wynosi 28,8 W. W takiej sytuacji nie wybieram zasilacza 30 W, tylko raczej 35-40 W. Przy 5 m i 14,4 W/m robi się już 72 W, więc bezpieczniej wejść w zasilacz 90-100 W.

Ja zwykle rekomenduję, żeby do kuchni, łazienki i zabudowy przy blacie wybierać nie tylko właściwe napięcie, ale też odpowiedni stopień ochrony IP oraz miejsce dla zasilacza w suchym, wentylowanym punkcie. Gdy to jest ustalone, można przejść do samego połączenia krok po kroku.

Jak podłączyć taśmę LED krok po kroku

Najprostszy układ składa się z trzech elementów: zasilacza, ewentualnego sterownika i samej taśmy. Zanim cokolwiek połączysz, odłącz zasilanie sieciowe, sprawdź oznaczenia na taśmie i upewnij się, że tniemy tylko w wyznaczonych miejscach. To brzmi banalnie, ale właśnie ten etap najczęściej decyduje o tym, czy instalacja ruszy za pierwszym razem.

1. Sprawdź napięcie taśmy i zgodność zasilacza.
2. Przytnij taśmę wyłącznie po oznaczonej linii cięcia.
3. Połącz przewody z odpowiednimi padami: plus do plusa, minus do minusa, a w wersjach RGB i RGBW zgodnie z opisem kanałów.
4. Jeśli używasz sterownika lub ściemniacza, wpinaj go po stronie niskiego napięcia, między zasilaczem a taśmą.
5. Podłącz zasilacz do sieci dopiero wtedy, gdy wszystkie połączenia po stronie LED są gotowe.
6. Wykonaj test na kilku minutach, zanim schowasz przewody w profilu albo zabudowie.

Warto też pamiętać, żeby nie zasilać taśmy, która nadal jest zwinięta na rolce. Ciepło nie ma wtedy gdzie uciec, a to potrafi skrócić żywotność diod i kleju. Jeśli po podłączeniu taśma nie świeci, pierwsze rzeczy do sprawdzenia to polaryzacja, napięcie na wyjściu zasilacza i poprawność cięcia. Kiedy układ działa, następna decyzja dotyczy tego, czy robić połączenie na złączkach, czy lutować.

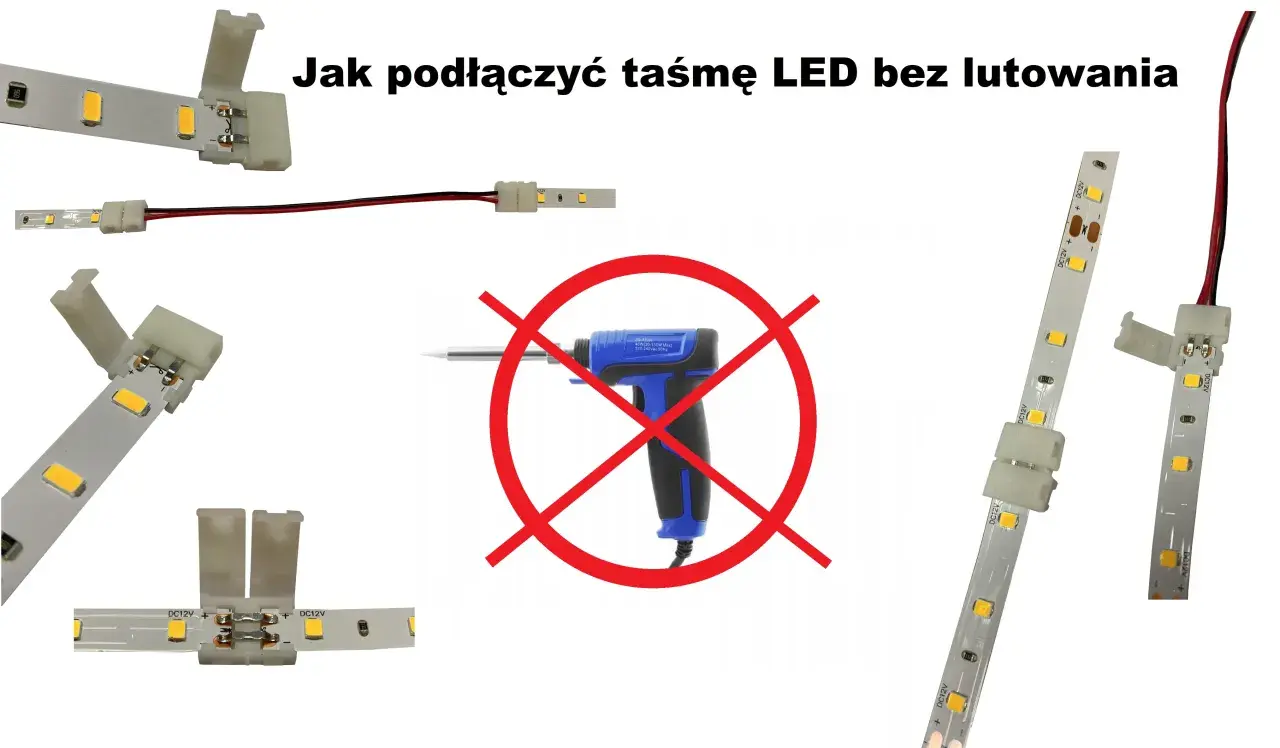

Łączenie na złączkach czy z lutowaniem

Oba rozwiązania mają sens, ale służą trochę innym sytuacjom. Złączki wybieram wtedy, gdy liczy się szybkość, prosty montaż i możliwość łatwego demontażu. Lutowanie zostawiam tam, gdzie połączenie ma pracować długo, bez drgań, bez przypadkowego rozpinania i najlepiej w miejscu, do którego nie chcę wracać po kilku miesiącach.

W praktyce ważna jest też szerokość taśmy. Najczęściej spotkasz 8 mm, 10 mm i 12 mm, ale złączka musi pasować dokładnie do konkretnego modelu, a nie tylko do „taśmy LED” jako takiej. Przy łączeniu dłuższych odcinków i w miejscach narażonych na ciepło lub wilgoć lutowanie wygrywa bez dyskusji. I właśnie wtedy zaczyna mieć znaczenie sposób prowadzenia zasilania na większej długości.

Jak zasilić dłuższy odcinek bez spadku jasności

Tu pojawia się pojęcie spadku napięcia, czyli różnicy między napięciem przy zasilaczu a napięciem na końcu taśmy. Objaw jest prosty: początek świeci mocniej, a końcówka wyraźnie słabnie albo zmienia barwę. To nie jest wada samej taśmy, tylko efekt zbyt długiej trasy zasilania, za cienkich przewodów albo zbyt dużego obciążenia jednego punktu.

Przy typowych instalacjach 12 V traktuję około 5 m jako bardzo bezpieczny punkt odniesienia dla jednego zasilania. Przy 24 V można zwykle iść dalej, często w okolice 10-12 m, ale zawsze trzeba sprawdzić dokumentację konkretnego produktu. W wielu gotowych systemach producent i tak zaleca dodatkowe zasilanie po drodze albo zasilanie z obu końców. To prostsze niż późniejsze szukanie, dlaczego ostatni metr wygląda gorzej niż pierwszy.

• Zasilaj dłuższą taśmę z kilku punktów zamiast ciągnąć wszystko jednym przewodem.
• Przy bardzo długich odcinkach dziel instalację na krótsze sekcje.
• Nie zakładaj, że mocniejszy zasilacz rozwiąże problem jasności na końcu taśmy.
• Dobieraj przewód do obciążenia i długości, nie tylko do „tego, co akurat masz pod ręką”.
• Jeśli producent podaje maksymalną długość połączenia, traktuj ją jako realne ograniczenie, a nie sugestię.

To właśnie na tym etapie najczęściej widać różnicę między instalacją „działa” a instalacją, która naprawdę wygląda dobrze. Gdy dłuższy odcinek masz już opanowany, dochodzą sterowniki, ściemniacze i zwykły włącznik.

Gdzie wpiąć sterownik, ściemniacz i włącznik

W taśmach jednokolorowych sterownik może być prostym ściemniaczem PWM, a w RGB lub RGBW jest już kontrolerem kanałów. PWM, czyli modulacja szerokości impulsu, to sposób regulowania jasności bez dużych strat ciepła. Najważniejsza zasada jest jednak bardzo prosta: urządzenia sterujące po stronie LED wpina się między zasilacz a taśmę, a nie przypadkowo po stronie sieci 230 V.

Jeśli chcesz tylko włączać i wyłączać światło, zwykły włącznik najlepiej umieścić przed zasilaczem, po stronie 230 V, o ile sam zasilacz nie ma innego wymaganego sposobu sterowania. Klasyczny ściemniacz do żarówek zwykle nie współpracuje z większością zasilaczy LED, więc tutaj trzeba sprawdzić kompatybilność, a nie zgadywać. Przy systemach smart najważniejsze są trzy rzeczy: zgodność napięcia, zgodność typu taśmy i limit obciążenia sterownika.

• Taśma jednokolorowa: zasilacz, opcjonalny dimmer PWM i taśma.
• Taśma RGB lub RGBW: zasilacz, kontroler zgodny z liczbą kanałów i taśma.
• Włącznik ścienny: najlepiej po stronie zasilania sieciowego, jeśli system na to pozwala.
• System smart: sprawdź, czy sterownik obsługuje dokładnie ten typ taśmy, który kupujesz.

Gdy sterowanie jest już poprawnie wpięte, zostaje ostatnia rzecz, która ratuje większość niedoróbek: spokojny test przed zamknięciem instalacji.

Najczęstsze błędy, które psują efekt i żywotność

Najbardziej kosztowne błędy przy taśmach LED są zaskakująco zwyczajne. Zwykle nie chodzi o jedną wielką awarię, tylko o kilka drobnych pomyłek, które sumują się w słaby efekt. Z mojego doświadczenia wynika, że największe problemy robią trzy rzeczy: zły dobór napięcia, brak zapasu mocy i łączenie taśmy nie tam, gdzie trzeba.

• Podłączenie taśmy do niewłaściwego napięcia.
• Brak zapasu mocy w zasilaczu.
• Cięcie poza wyznaczonym miejscem.
• Próba zasilania bardzo długiego odcinka z jednego punktu.
• Użycie złączki niepasującej do szerokości taśmy.
• Montaż bez odprowadzenia ciepła, zwłaszcza przy mocniejszych taśmach.
• Ignorowanie stopnia ochrony IP w kuchni, łazience lub na zewnątrz.
• Testowanie instalacji dopiero po całkowitym zamknięciu zabudowy.

Jeśli taśma nie świeci albo świeci nierówno, ja najpierw sprawdzam polaryzację, miejsce cięcia i realne obciążenie zasilacza. Dopiero potem szukam rzadziej spotykanych usterek. Na sam koniec zostaje szybka kontrola, która często ratuje całą instalację.

Co sprawdzam przed zamknięciem instalacji

Zanim przykleję profil, domknę zabudowę albo schowam przewody w listwie, zostawiam taśmę włączoną na 10-15 minut. To wystarcza, żeby zobaczyć, czy zasilacz nie jest przeciążony, czy światło nie słabnie na końcu odcinka i czy połączenia nie grzeją się bardziej niż powinny. Jeśli profil aluminiowy robi się wyraźnie zbyt ciepły, to dla mnie sygnał, że trzeba poprawić odprowadzanie ciepła albo zmniejszyć obciążenie.

• Sprawdzam jasność na początku i końcu odcinka.
• Kontroluję, czy sterownik nie miga przy zmianie jasności.
• Dotykam zasilacza i profilu, żeby ocenić temperaturę pracy.
• Oglądam, czy przewody nie są napięte i nie wyrywają złączek.
• Upewniam się, że klej trzyma na czystej, odtłuszczonej powierzchni.

Jeśli ten test wypada dobrze, instalacja zwykle działa stabilnie długo i bez niespodzianek. Właśnie tak podchodzę do tematu: nie jako do jednego podłączenia, ale jako do prostego systemu, w którym liczy się napięcie, jakość połączeń i rozsądne prowadzenie zasilania.
