Wentylator sufitowy z wbudowaną lampą potrafi rozwiązać dwa problemy naraz: chłodzenie i oświetlenie. Żeby działał bezpiecznie i cicho, trzeba jednak dobrze ocenić mocowanie, rozpoznać przewody i dopasować sposób sterowania do instalacji w suficie. W praktyce pytanie, jak podłączyć żyrandol z wiatrakiem, sprowadza się właśnie do tych trzech decyzji, a nie do samego skręcenia kilku kabelków.
Najbezpieczniej zacząć od mocowania, a dopiero potem łączyć przewody
- Wentylator musi wisieć na puszce lub uchwycie przeznaczonym do obciążeń dynamicznych, a nie na zwykłej oprawie oświetleniowej.
- W polskiej instalacji najczęściej spotkasz przewód neutralny N w kolorze niebieskim, ochronny PE w żółto-zielonym i fazowy L w brązowym, czarnym lub szarym.
- Przy jednym łączniku światło i silnik zwykle działają razem, przy dwóch można je rozdzielić, a przy pilocie często wystarczy jedno zasilanie.
- Najczęstsze błędy to praca bez odłączenia zasilania, pomylenie przewodów i montaż na zbyt słabym podłożu.
- Po uruchomieniu warto jeszcze raz dociągnąć śruby, sprawdzić drgania i skontrolować, czy lampa nie miga przy zmianie prędkości.
Najpierw sprawdź mocowanie i przestrzeń nad łopatami
Ja zawsze zaczynam od dwóch rzeczy: czy sufit naprawdę utrzyma taki zestaw i czy po montażu będzie on wisiał na odpowiedniej wysokości. Wentylator z lampą nie może być przykręcony do przypadkowej puszki oświetleniowej, bo obciążenie i drgania są większe niż przy zwykłej oprawie. Jeśli puszka nie jest oznaczona jako przystosowana do wentylatora, trzeba ją wymienić albo dołożyć odpowiedni wspornik do konstrukcji stropu.
Praktyczne minimum, którego się trzymam, to około 2,1 m od podłogi do najniższego punktu łopat oraz mniej więcej 45 cm od ścian. Jeśli sufit pozwala, lepszy komfort daje wyżej zawieszony wentylator, zwykle w zakresie 2,4-2,7 m od podłogi. Przy skosie albo niskim suficie liczy się jeszcze dobór odpowiedniego wysięgnika, bo zbyt krótki potrafi zepsuć przepływ powietrza, a zbyt długi obniży bezpieczeństwo.
Do montażu przygotowuję zwykle tester napięcia, wkrętaki, ściągacz izolacji, kombinerki, złączki, drabinę i latarkę. Jeśli na tym etapie widzę pękniętą puszkę, luźny strop albo ślady przegrzania, nie idę dalej. Wtedy lepiej najpierw uporządkować podłoże, bo od tego zależy cały dalszy montaż.
Gdy nośność i miejsce są potwierdzone, można przejść do przewodów, a to już wymaga większej dokładności niż sam montaż mechaniczny.
Jak rozpoznać przewody w suficie i w urządzeniu
W polskich instalacjach kolorystyka jest dość czytelna, ale nie wolno opierać się wyłącznie na barwie izolacji, zwłaszcza w starszych mieszkaniach. Najczęściej niebieski oznacza neutralny N, żółto-zielony ochronny PE, a brązowy, czarny lub szary przewód fazowy L. Jeśli instalacja była robiona lata temu, kolory mogą być mniej oczywiste, dlatego zawsze sprawdzam je miernikiem, a nie „na oko”.
| Przewód | Najczęstsza rola | Jak go traktować przy montażu |
|---|---|---|
| Niebieski | Neutralny N | Łączę z neutralnym przewodem urządzenia |
| Żółto-zielony | Ochronny PE | Łączę wszystkie elementy ochronne i metalowe części zestawu |
| Brązowy / czarny / szary | Faza L | Podaję zasilanie na silnik, lampę albo odbiornik, zależnie od układu |
| Czerwony lub dodatkowy przewód | Drugi obwód sterujący | Przydaje się przy osobnym sterowaniu światłem i wentylatorem |
W samym wentylatorze kolory bywają inne niż w instalacji sufitowej. Bardzo często spotkasz czarny przewód silnika, niebieski przewód lampy, białe przewody neutralne i przewód ochronny w kolorze zielono-żółtym albo zielonym. Najważniejsze są oznaczenia z instrukcji producenta, bo w różnych modelach układ może się nieco różnić.
Jeśli w suficie masz tylko jeden przewód fazowy, a w wentylatorze osobne wyjścia dla silnika i światła, nie oznacza to błędu. Oznacza tylko, że musisz wybrać układ wspólnego zasilania, pilota albo dołożyć osobne sterowanie. Do samego łączenia przejdę teraz już na konkretnych krokach.
Montaż krok po kroku
Najpierw odłączam zasilanie na bezpieczniku i sprawdzam brak napięcia dwubiegunowym testerem. Nie ufam samemu łącznikowi na ścianie, bo to za mało. Potem zdejmuję starą oprawę i oceniam, czy w suficie mam puszkę wentylatorową albo uchwyt przykręcony do stropu. Jeśli nie, montuję element nośny zgodny z wagą urządzenia i zaleceniami producenta.
- Przygotowuję wszystkie elementy: uchwyt, maskownicę, wysięgnik, śruby, złączki i przewody.
- Mocuję wspornik do puszki lub do konstrukcji stropu, pilnując osi i poziomu.
- Składam korpus wentylatora zgodnie z instrukcją, zanim podniosę go pod sufit.
- Przekładam przewody przez wysięgnik lub osłonę, żeby nic nie zostało przycięte przy zamykaniu maskownicy.
- Łączę przewód ochronny PE, neutralny N oraz przewody fazowe zgodnie z wybranym układem sterowania.
- Upycham połączenia do puszki tak, aby nie były naprężone i nie ocierały o elementy ruchome.
- Mocuję korpus do uchwytu, a dopiero potem zakładam łopaty i moduł lampy.
- Wkręcam źródła światła zgodne z zaleceniami producenta i uruchamiam test na najniższym biegu.
Jeśli model ma osobny odbiornik pilota, wkłada się go najczęściej do osłony przy suficie, zanim domkniesz maskownicę. Wtedy przewód z sufitu zasila odbiornik, a odbiornik rozdziela prąd na silnik i lampę. To wygodne rozwiązanie, bo nie wymaga prowadzenia dodatkowego przewodu sterującego ze ściany, ale wymaga starannego ułożenia wszystkich połączeń w ograniczonej przestrzeni.
Po złożeniu całości nie kończę od razu. Zostawiam wentylator na kilka minut, obserwuję drgania i sprawdzam, czy lampka działa niezależnie od zmiany prędkości. Taki test od razu pokazuje, czy trzeba poprawić któryś z przewodów albo dokręcić uchwyt.
Najczęstsze układy połączeń i kiedy wybrać każdy z nich
Nie każdy sufit i nie każdy model działa w ten sam sposób, więc przed podłączeniem warto dobrać układ do instalacji, a nie odwrotnie. W praktyce najczęściej spotykam trzy scenariusze: wspólne zasilanie, dwa niezależne obwody oraz wersję z odbiornikiem. Każdy ma sens, ale każdy stawia trochę inne wymagania.
| Układ | Jak działa | Kiedy go wybrać | Na co uważać |
|---|---|---|---|
| Jedno zasilanie | Wentylator i lampa dostają ten sam sygnał zasilania | Gdy masz jeden łącznik albo chcesz prosty montaż | Nie rozdzielisz sterowania na ścianie bez dodatkowego osprzętu |
| Dwa obwody sterujące | Osobno sterujesz silnikiem i światłem | Gdy w ścianie są dwa łączniki albo osobny przewód do lampy | Do lampy i wentylatora nie wolno podłączać zwykłego ściemniacza na silnik |
| Odbiornik z pilotem | Jeden przewód z sufitu zasila moduł, a on rozdziela funkcje | Gdy nie chcesz kuć ścian albo nie masz dodatkowego przewodu | Trzeba zmieścić moduł w osłonie i pilnować zgodności z modelem |

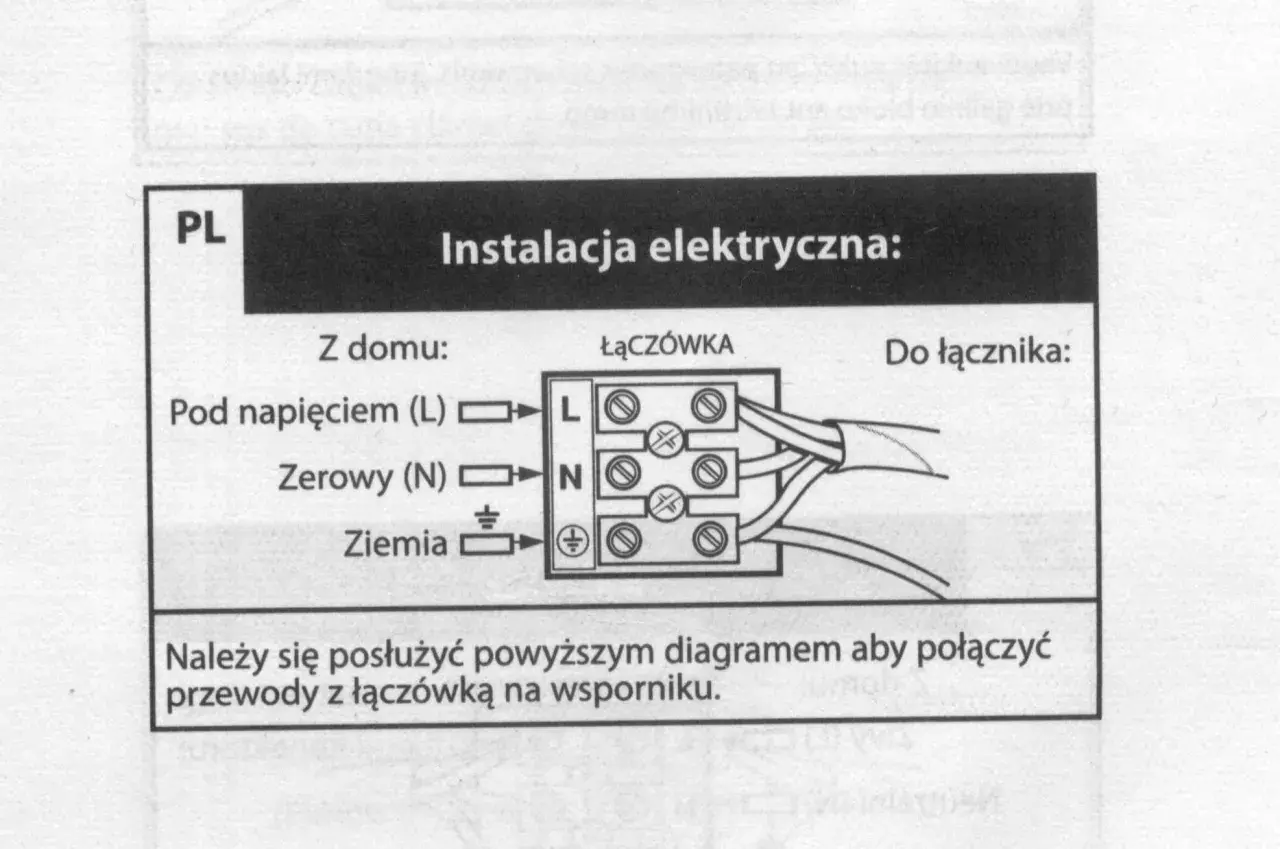

Przy wspólnym zasilaniu zwykle łączę przewód neutralny z neutralnym, ochronny z ochronnym, a przewód fazowy z wejściem urządzenia zgodnie z instrukcją modelu. Jeśli lampa i silnik mają pracować razem, przewody lampy i silnika trafiają na ten sam tor zasilania. Przy dwóch obwodach faza dla lampy i faza dla wentylatora idą osobno, a neutralny i ochronny pozostają wspólne.
Jeżeli montuję wersję z pilotem, najpierw sprawdzam, czy odbiornik rzeczywiście mieści się w przestrzeni nad osłoną. To niby drobiazg, ale w praktyce właśnie tutaj najczęściej pojawia się problem. Gdy odbiornik jest za duży, maskownica nie domknie się prawidłowo i zaczynają się trzaski albo luz na obudowie.
Po wybraniu układu podłączenia zostają już tylko błędy, które widać dopiero po uruchomieniu, i to one najczęściej decydują o tym, czy całość będzie działała dobrze.
Błędy, które najczęściej powodują buczenie, brak światła albo drgania
Najgorsze usterki przy takim montażu rzadko wynikają z jednego wielkiego błędu. Zwykle to suma drobiazgów: słabe mocowanie, źle złączony przewód, za ciasno upchnięte żyły albo źle dobrany osprzęt sterujący. Ja zwracam uwagę szczególnie na kilka rzeczy.
- Montaż na zwykłej puszce oświetleniowej zamiast na puszce lub wsporniku do wentylatora. To najprostsza droga do luzów i drgań.
- Pomylenie neutralnego z fazowym. W starszych instalacjach nie warto ufać samym kolorom, bo mogą być mylące.
- Ściemniacz podłączony do silnika. Silnik potrzebuje właściwego sterowania, a nie klasycznego ściemniacza do lampy.
- Niedokręcone łopaty lub wspornik. Nawet lekki luz po kilku minutach pracy zaczyna dawać stukanie i rezonans.
- Brak przewodu ochronnego PE albo jego niepewne połączenie z metalową obudową.
- Za ciasno ułożone przewody. Jeśli kabel jest przyciśnięty przez osłonę, z czasem może się przetrzeć.
- Brak wyważenia łopat. Nierówne obroty nie zawsze oznaczają wadę wentylatora, czasem wystarczy korekta położenia jednej łopaty.
Do objawów też podchodzę metodycznie. Buczenie przy wyłączonej lampie często oznacza problem ze sterowaniem albo zbyt słabe mocowanie. Miganie światła może wskazywać na luźny styk, a nie na samą żarówkę. Jeśli wentylator wpada w wyraźne kołysanie, najpierw sprawdzam uchwyt i śruby, dopiero potem szukam winy w silniku.
Po naprawieniu takich drobiazgów warto przejść do serwisu, bo dobrze wykonany montaż nadal wymaga krótkiej kontroli po pierwszych dniach pracy.
Jak serwisować zestaw po montażu, żeby działał cicho i równo
Po pierwszym uruchomieniu nie odkładam sprawy na później. Po 24-48 godzinach wracam do śrub, szczególnie przy łopatach, uchwycie i osłonie lampy. To moment, w którym najbardziej widać, czy połączenia były dobrze dociągnięte. Potem robię krótką kontrolę co kilka miesięcy, najlepiej przy okazji czyszczenia kurzu z łopat.
- Czyścę łopaty miękką ściereczką lub odkurzaczem z końcówką szczotkową, żeby nie obciążać silnika kurzem.
- Sprawdzam, czy żaden wkręt nie poluzował się od drgań.
- Kontroluję, czy klosz i moduł lampy nie ocierają o obudowę.
- Wymieniam baterie w pilocie, zanim zaczną powodować losowe przerwy w sterowaniu.
- Jeśli światło ma ściemnianie, upewniam się, że źródło światła jest do tego przystosowane.
Gdy po czasie pojawi się lekkie bicie, zwykle nie zaczynam od demontażu. Najpierw koryguję ustawienie łopat i sprawdzam, czy któraś z nich nie jest wyraźnie cięższa lub źle dokręcona. Jeśli problemem jest mignięcie światła, wracam do złączek i styków. To dużo szybsze niż rozbieranie całego zestawu od zera.
W praktyce najlepszy serwis to taki, który robi się zanim usterka stanie się głośna. Dzięki temu wentylator z lampą nie tylko wygląda dobrze, ale też pracuje stabilnie przez lata.
Po pierwszym uruchomieniu sprawdź jeszcze trzy rzeczy, które naprawdę robią różnicę
Ja po zamknięciu montażu zawsze patrzę na trzy sygnały: czy wentylator startuje płynnie, czy lampa świeci bez migotania i czy obudowa nie przenosi niepotrzebnych drgań na sufit. Jeśli którykolwiek z tych elementów zachowuje się nienaturalnie, od razu wyłączam zasilanie i wracam do połączeń. Taki krótki przegląd oszczędza później dużo czasu.
Jeżeli instalacja w suficie nie daje miejsca na pewne mocowanie, nie ma przewodu ochronnego albo wymaga dołożenia osobnego obwodu sterującego, rozsądniej jest zatrzymać się na tym etapie i zlecić pracę elektrykowi. W poprawnie wykonanym montażu nie chodzi o to, żeby „jakoś działało”, tylko żeby działało stabilnie, bezpiecznie i bez hałasu. I właśnie tego szuka większość osób, które chcą po prostu sprawnie uruchomić lampę z wentylatorem, a potem o niej zapomnieć.
