Dobry schemat oświetlenia porządkuje nie tylko same lampy, ale też obwody, sterowanie i późniejszy dostęp serwisowy. W praktyce chodzi o to, żeby światło działało wygodnie na co dzień, dało się je łatwo naprawić i nie wymagało kucia ścian przy każdej zmianie układu wnętrza. Poniżej pokazuję, jak taki plan czytać, jak go przygotować przed montażem i na co zwrócić uwagę przy serwisie.
Najpierw ustal strefy, sterowanie i rezerwę na przyszłe zmiany
- Najważniejsze jest rozdzielenie oświetlenia na logiczne strefy, a nie prowadzenie wszystkiego jednym obwodem.
- Na rysunku powinny być widoczne oprawy, łączniki, puszki, trasy przewodów i zabezpieczenia w rozdzielnicy.
- W mieszkaniu zwykle wystarcza kilka obwodów, w domu jednorodzinnym potrzebnych jest ich więcej, zwłaszcza przy salonie z kuchnią, schodach i oświetleniu zewnętrznym.
- Przed montażem warto przewidzieć ściemnianie, czujniki ruchu i sterowanie smart, nawet jeśli nie montujesz ich od razu.
- Dobra dokumentacja powykonawcza oszczędza czas przy naprawach, modernizacji i odbiorze instalacji.
Co naprawdę pokazuje plan instalacji oświetleniowej
Ja patrzę na taki plan jak na mapę przepływu prądu i decyzji użytkownika. Dobra dokumentacja mówi nie tylko, gdzie ma wisieć lampa, ale też co ją zasila, z czego jest sterowana, gdzie biegnie przewód i jak odnaleźć dany fragment instalacji podczas awarii. Jeśli rysunek nie odpowiada na pytanie „co się wyłączy, gdy zadziała zabezpieczenie”, to jest za mało precyzyjny.
W praktyce warto rozróżnić trzy warstwy dokumentacji. Każda z nich spełnia inną rolę i dopiero razem dają pełny obraz instalacji.
| Dokument | Co pokazuje | Po co jest |
|---|---|---|

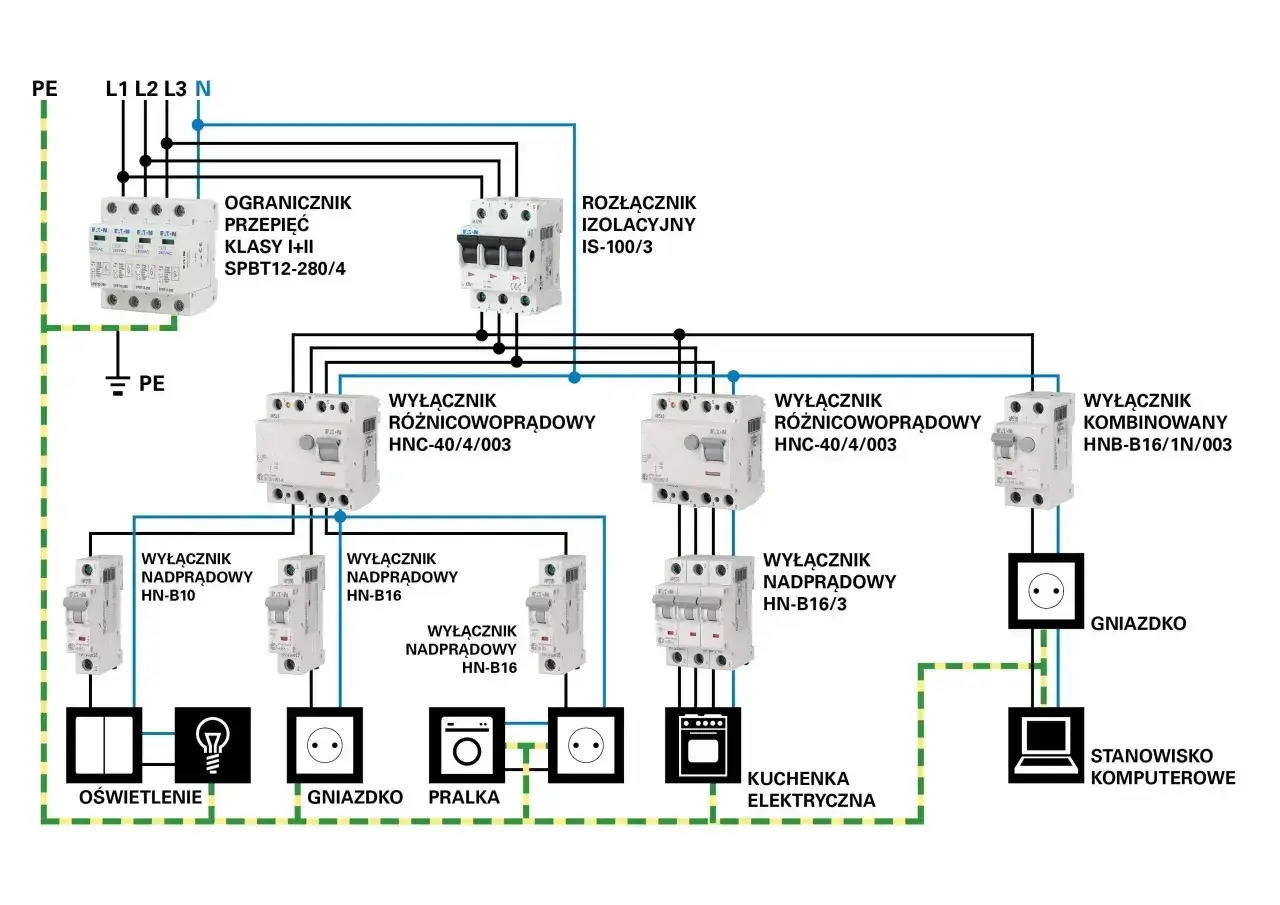

| Schemat jednokreskowy | Relacje między rozdzielnicą, zabezpieczeniami i obwodami | Ułatwia ocenę ochrony, zasilania i podziału instalacji |

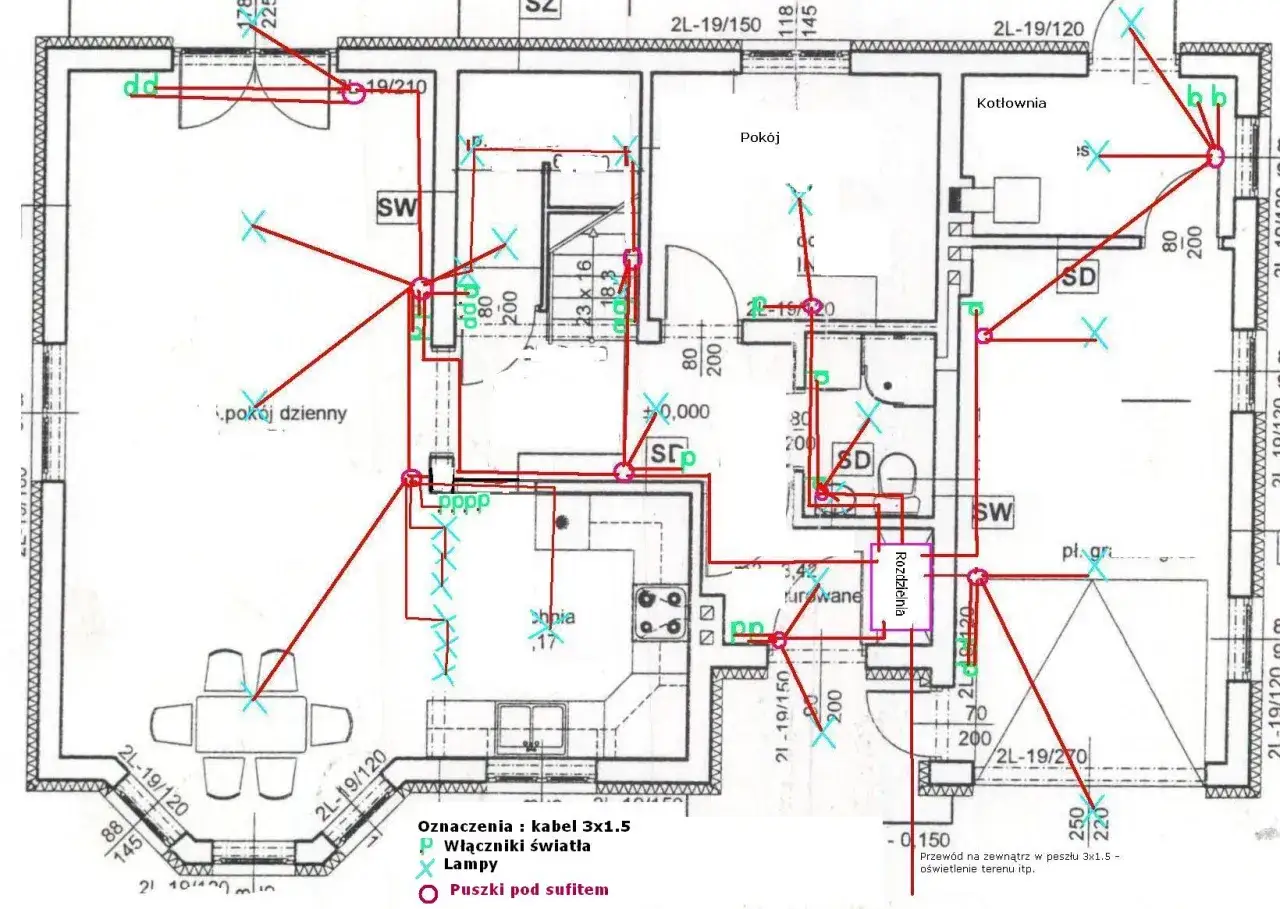

| Rzut kondygnacji | Położenie opraw, łączników, czujników i tras przewodów | Pomaga wykonać montaż bez zgadywania i bez kolizji z zabudową |
| Opis wykonawczy | Typy przewodów, wysokości montażu i uwagi serwisowe | Skraca czas napraw, rozbudowy i odbioru |
W dobrze przygotowanym projekcie te elementy nie konkurują ze sobą, tylko się uzupełniają. Właśnie od tego zaczyna się rozsądny montaż, bo dopiero na takim fundamencie ma sens rozdzielanie stref i dobór sterowania.
Jak rozdzielić obwody, żeby światło działało wygodnie i bezpiecznie
Największy błąd to traktowanie całego domu jak jednego dużego pokoju. W praktyce osobne obwody pozwalają zgasić tylko jedną strefę, a nie cały budynek, a przy awarii szybciej lokalizujesz problem. W mieszkaniu 60-80 m² sensowny podział to zwykle 3-5 obwodów oświetleniowych, a w domu jednorodzinnym 6-10, zależnie od liczby kondygnacji, tarasu, garażu i ogrodu.
| Strefa | Co warto rozdzielić | Dlaczego to pomaga |
|---|---|---|
| Salon i jadalnia | Światło ogólne, dekoracyjne, nad stołem | Możesz budować różne sceny bez przepinania instalacji |
| Kuchnia | Blat roboczy, oświetlenie ogólne, wyspa | Światło zadaniowe i nastrojowe mają inne wymagania |
| Korytarz i schody | Oświetlenie przejścia i punkty sterowania | Tu liczy się wygoda, bezpieczeństwo i szybka reakcja |
| Łazienka | Oprawy główne i światło przy lustrze | Różne strefy wilgoci i różne potrzeby użytkowe |
| Zewnętrzne | Taras, podjazd, elewacja, ogród | Łatwiej serwisować i sterować sezonowo |
Jeśli jedna przestrzeń ma kilka funkcji, rozdzielenie obwodów staje się jeszcze ważniejsze. Salon połączony z kuchnią, gabinet w sypialni albo schody otwarte na hol nie lubią jednego, wspólnego przycisku. Taki układ warto narysować od razu, bo później wracają do niego zarówno wykonawcy, jak i serwis.
Co powinno znaleźć się na rysunku, żeby elektryk nie zgadywał
Na dobrym rysunku nie wystarczą ikonki lamp. Ja oczekuję informacji, które pozwalają wykonać montaż i wrócić do instalacji po latach bez rozkuwania ścian. Im bardziej precyzyjny opis, tym mniejsze ryzyko pomyłki przy prowadzeniu przewodów, doborze osprzętu i późniejszej diagnostyce.
| Element | Co trzeba opisać | Dlaczego to ważne |
|---|---|---|
| Oprawy | Miejsce, typ, przeznaczenie i strefę pracy | Ułatwia dobór mocy, szczelności i sposobu mocowania |
| Łączniki | Rodzaj sterowania, na przykład jednobiegunowy, schodowy lub krzyżowy | Określa, skąd i jak sterujesz światłem |
| Puszki | Położenie, dostęp i liczba połączeń | Serwisant nie musi szukać ukrytych połączeń |
| Zabezpieczenia | Wyłącznik nadprądowy i różnicowoprądowy | Chronią przed przeciążeniem, zwarciem i upływem prądu |
| Wysokości montażu | Poziom łączników, opraw i elementów sterujących | Decydują o ergonomii i zgodności z planem wnętrza |
| Trasy przewodów | Linie prowadzenia i miejsca przejść | Pomaga uniknąć przypadkowego przewiercenia instalacji |
W praktyce przydatna jest też prosta legenda symboli, bo nie każdy czyta projekt elektryczny w ten sam sposób. Jeśli w planie pojawia się ściemniacz, czujnik ruchu albo sterownik scen, dopisuję przy nim krótki opis działania. To drobiazg, który później oszczędza sporo nieporozumień.
Ja zwykle zwracam jeszcze uwagę na wysokość montażu osprzętu. Łączniki umieszcza się najczęściej przy wejściu, po stronie klamki, mniej więcej na wysokości 140 cm od podłogi, tak aby ich użycie było intuicyjne już od pierwszego dnia.
Jak zaplanować montaż krok po kroku
Dobry montaż zaczyna się dużo wcześniej niż sama wkrętarka. Najpierw trzeba zrozumieć, jak będą używane pomieszczenia, a dopiero potem rozrysować światło. Ja zawsze zaczynam od funkcji wnętrza, bo inne potrzeby ma kuchnia, inne salon, a jeszcze inne komunikacja czy łazienka.
- Najpierw ustalam układ mebli i stref użytkowych. To ważniejsze niż sama geometria ścian, bo lampa nad stołem lub nad blatem musi świecić tam, gdzie rzeczywiście pracujesz.
- Potem dzielę oświetlenie na warstwy: ogólne, zadaniowe i dekoracyjne. Jedna warstwa światła prawie nigdy nie wystarcza, jeśli przestrzeń ma być wygodna i elastyczna.
- Następnie wybieram sposób sterowania, czyli zwykły łącznik, łącznik schodowy, ściemniacz, czujnik albo sterowanie z aplikacji.
- Na końcu sprawdzam, czy każdy obwód ma sensowną długość, a puszki i rozdzielnica mają miejsce na przyszłe przeróbki.
- Przed zamknięciem ścian robię zdjęcia wszystkich tras przewodów i opisuję je datą oraz pomieszczeniem.
- Po montażu wykonuję próbę wszystkich scen świetlnych, żeby nie zostawić błędów na etapie wykończenia.
Taki porządek pracy jest prosty, ale skuteczny. Jeśli coś wymaga korekty, lepiej przesunąć punkt na etapie bruzd i puszek niż po malowaniu, montażu mebli i zabudowie sufitu. Dzięki temu cały układ staje się przewidywalny, a nie „naprawiany po fakcie”.
Najczęstsze błędy, które widać dopiero po odbiorze
Najwięcej problemów nie robią skomplikowane technologie, tylko źle zaplanowane podstawy. W oświetleniu to wraca szczególnie szybko, bo instalacja jest używana codziennie, a każda niedoróbka od razu daje o sobie znać.
| Błąd | Skutek | Jak zrobić to lepiej |
|---|---|---|
| Jeden obwód dla zbyt dużej strefy | Awaria gasi zbyt dużo światła naraz | Dziel instalację na logiczne, krótsze odcinki |
| Brak planu mebli i scen światła | Lampa trafia nad złe miejsce albo świeci zbyt ostro | Zacznij od funkcji wnętrza, nie od samej oprawy |
| Za mało informacji na rysunku | Elektryk musi zgadywać, a serwis trwa dłużej | Opisz łączniki, puszki, zabezpieczenia i wysokości |
| Ukryte puszki bez dostępu | Każda naprawa kończy się rozbiórką zabudowy | Zostaw dostęp serwisowy tam, gdzie to możliwe |
| Brak dokumentacji powykonawczej | Po latach trudno ustalić, co gdzie biegnie | Rób zdjęcia, etykiety i prosty opis zmian |
W mojej ocenie najdroższe nie są same błędy, tylko ich poprawianie po wykończeniu. Jeśli instalacja ma być naprawdę funkcjonalna, musi przetrwać pierwsze uruchomienie, a potem jeszcze kilka zmian wystroju, wymianę opraw i zwykły serwis.
Rozwiązania, które warto przewidzieć od razu
W 2026 rozsądnie jest od razu zostawić miejsce na rozwiązania, które poprawiają wygodę bez przebudowy całej instalacji. Nawet jeśli inwestycja startuje w wersji podstawowej, dobrze jest zaplanować możliwość rozbudowy o sterowanie scenami, czujniki i ściemnianie.
| Rozwiązanie | Kiedy ma sens | Na co uważać |
|---|---|---|
| Ściemniacz | Salon, sypialnia, strefa relaksu | Nie każda lampa LED współpracuje z każdym ściemniaczem |
| Czujnik ruchu | Korytarz, garderoba, garaż, schody | Źle ustawiony czas świecenia bywa bardziej irytujący niż pomocny |
| Łącznik schodowy lub krzyżowy | Dłuższe ciągi komunikacyjne i schody | Wymaga planu jeszcze przed prowadzeniem przewodów |
| Sterowanie smart | Dom z wieloma scenami i użytkownikami | Trzeba przewidzieć kompatybilność systemu i przyszły serwis |
| DALI | Większe instalacje i precyzyjne sceny świetlne | To cyfrowy system sterowania oprawami, więc wymaga wcześniejszej architektury okablowania |
Ja lubię, gdy już na etapie projektu wiadomo, które punkty mają działać klasycznie, a które można później wpiąć do systemu automatyki. Dzięki temu nie trzeba robić wszystkiego naraz, ale też nie zamyka się sobie drogi do rozbudowy. To ważne zwłaszcza tam, gdzie oświetlenie ma wspierać nie tylko funkcję, ale też nastrój wnętrza.
Jak przygotować instalację do serwisu i odbioru
Serwis zaczyna się w dniu montażu. Jeśli instalacja jest podpisana, sfotografowana i opisana, późniejsza naprawa zajmuje minuty, a nie godziny. Jeśli nie ma żadnej dokumentacji, każda awaria zmienia się w poszukiwanie igły w stogu siana.
- Opisuję każdy obwód w rozdzielnicy tak, aby było jasne, które pomieszczenie i która strefa są do niego przypisane.
- Oznaczam puszki i punkty połączeń, zwłaszcza tam, gdzie później znajdą się zabudowy lub sufity podwieszane.
- Robię zdjęcia przewodów przed zakryciem ścian, z wyraźnym widokiem na przebieg tras i położenie elementów.
- Zapisuję modele opraw, driverów, ściemniaczy i sterowników, bo przy wymianie liczy się zgodność, a nie sam wygląd.
- Zostawiam dojście do elementów, które mogą wymagać wymiany, czyli złączek, zasilaczy i modułów sterujących.
- Po zakończeniu prac sprawdzam działanie każdego obwodu osobno, a potem całych scen świetlnych.
W praktyce to właśnie ta część najczęściej odróżnia instalację „zrobioną” od instalacji „dobrze przygotowanej”. Jeśli po roku chcesz dołożyć czujnik, wymienić oprawę albo zmienić układ sterowania, porządna dokumentacja i czytelny opis oszczędzają cały dzień pracy. To także moment, w którym naprawdę widać wartość projektu, a nie tylko samego montażu.
Plan, który zostawia miejsce na naprawy, wygrywa po latach
Najlepszy układ oświetlenia nie musi być spektakularny. Ma być czytelny, podzielony na sensowne strefy i opisany tak, żeby po latach dało się do niego wrócić bez zgadywania. Jeśli przy każdym remoncie lub serwisie nie trzeba rozkuwać ścian, to znaczy, że projekt został przygotowany dobrze.
Ja zawsze zakładam jedną prostą zasadę: projektuj pod codzienne użycie, ale dokumentuj tak, jakby instalację miał serwisować ktoś, kto widzi ją pierwszy raz. To podejście sprawdza się zarówno w mieszkaniu, jak i w domu z bardziej rozbudowanym sterowaniem, a przy nowoczesnym oświetleniu daje po prostu mniej kosztownych niespodzianek.
