System DALI - Inteligentne sterowanie światłem - Czy to dla Ciebie?

System DALI: Na czym polega inteligentne sterowanie oświetleniem, o którym warto wiedzieć?

Kiedy myślimy o sterowaniu oświetleniem, często przychodzi nam do głowy jedynie włączanie i wyłączanie światła. Jednak nowoczesne technologie, takie jak system DALI, idą znacznie dalej, oferując kompleksowe zarządzanie, które przekłada się na komfort, oszczędność energii i elastyczność. W tej sekcji wprowadzę Państwa w podstawy tej fascynującej technologii, która rewolucjonizuje sposób, w jaki myślimy o świetle.

Co to jest DALI? Rozszyfrowujemy cyfrowy standard w oświetleniu

DALI to skrót od Digital Addressable Lighting Interface, co w wolnym tłumaczeniu oznacza Cyfrowy Adresowalny Interfejs Oświetleniowy. Jest to międzynarodowy, cyfrowy standard komunikacji, zdefiniowany w normie IEC 62386, którego podstawową funkcją jest zarządzanie oświetleniem. Kluczową cechą DALI jest dwukierunkowa komunikacja pomiędzy sterownikiem a urządzeniami oświetleniowymi, a także możliwość indywidualnego adresowania każdego urządzenia w sieci. Oznacza to, że każda oprawa może być sterowana niezależnie, co otwiera drzwi do niespotykanej dotąd precyzji i elastyczności.

Od analogowego przełącznika do cyfrowej rewolucji: Dlaczego DALI zastąpiło starsze systemy 1-10V?

Przed erą DALI, dominującymi systemami sterowania oświetleniem były rozwiązania analogowe, takie jak popularny standard 1-10V. Systemy te miały jednak swoje ograniczenia. Brak dwukierunkowej komunikacji uniemożliwiał odbieranie informacji zwrotnych od opraw, a brak indywidualnego adresowania sprawiał, że sterowanie było możliwe jedynie dla całych grup opraw, często z mniejszą precyzją ściemniania. DALI, jako system cyfrowy, rozwiązało te problemy, oferując znacznie większą elastyczność i kontrolę. Dzięki cyfrowej naturze, DALI pozwala na precyzyjne i powtarzalne sterowanie, eliminując problemy z dryftem sygnału, które były typowe dla systemów analogowych.

Dwukierunkowa komunikacja – tajna broń DALI w monitorowaniu i zarządzaniu światłem

Dwukierunkowa komunikacja to prawdziwa "tajna broń" systemu DALI. Oznacza to, że kontroler DALI nie tylko wysyła komendy do opraw (np. włącz, wyłącz, ściemnij do 50%), ale także odbiera od nich cenne informacje zwrotne. Przykładowo, system może pozyskać dane o statusie oprawy (czy jest włączona/wyłączona), informacje o awariach (np. przepalona świetlówka, uszkodzony zasilacz), a nawet dane o zużyciu energii czy liczbie godzin pracy. Ta funkcja znacząco ułatwia konserwację i zarządzanie flotą oświetleniową, pozwalając na szybką identyfikację problemów i optymalizację harmonogramów serwisowych.

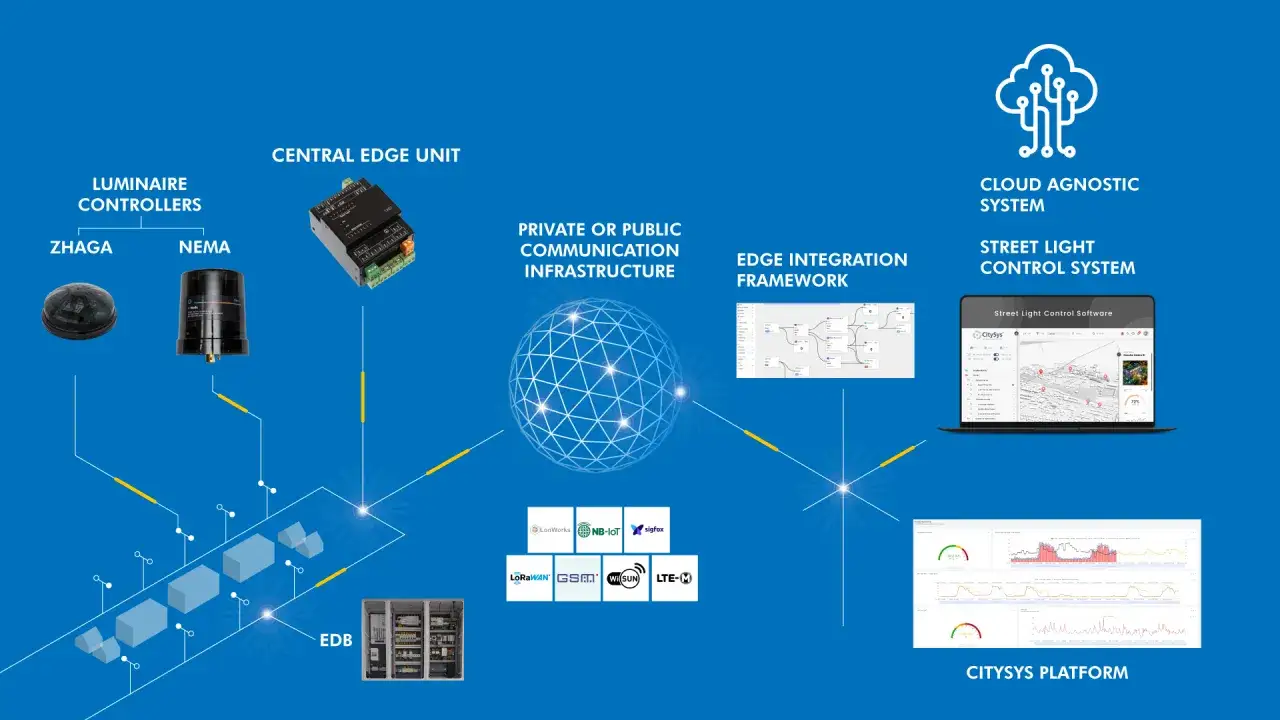

Jak w praktyce działa sterowanie oświetleniem DALI?

Zrozumienie podstaw DALI to jedno, ale jak ta technologia przekłada się na codzienne użytkowanie i kontrolę oświetlenia? Ta sekcja wyjaśni praktyczne aspekty działania systemu DALI, skupiając się na tym, jak użytkownik może kontrolować oświetlenie i jakie możliwości daje ta technologia w codziennym użytkowaniu.

Zasada indywidualnego adresowania: Jak system "rozmawia" z każdą lampą z osobna?

Sercem elastyczności DALI jest mechanizm indywidualnego adresowania. Wyobraźmy sobie, że każdemu urządzeniu wykonawczemu w sieci DALI, takiemu jak zasilacz LED (tzw. driver), przypisywany jest unikalny adres cyfrowy. W standardzie DALI na jednej linii magistrali może znajdować się do 64 takich urządzeń, z adresami od 0 do 63. Kontroler DALI wykorzystuje te adresy do wysyłania precyzyjnych komend do pojedynczych opraw, niezależnie od ich fizycznego położenia w instalacji. To właśnie ta zasada umożliwia niezależne sterowanie każdą lampą, co jest kluczowe dla tworzenia złożonych i dynamicznych aranżacji świetlnych.

Grupy i sceny świetlne: Od oświetlenia zadaniowego po budowanie nastroju jednym kliknięciem

Choć DALI pozwala na indywidualne sterowanie każdą oprawą, często potrzebujemy sterować wieloma światłami jednocześnie. W tym celu wykorzystuje się koncepcję grupowania opraw. Wiele indywidualnie adresowalnych opraw może być przypisanych do jednej lub więcej grup, co pozwala na jednoczesne sterowanie nimi – na przykład wszystkie światła w biurze lub oświetlenie nad konkretnym stanowiskiem pracy. Kolejnym potężnym narzędziem są sceny świetlne. Są to zdefiniowane wcześniej ustawienia oświetlenia (np. konkretny poziom jasności, temperatura barwowa dla każdej oprawy lub grupy), które można aktywować jednym poleceniem. Możemy mieć "scenę prezentacji" z mocnym oświetleniem tablicy, "scenę relaksu" z przyciemnionym, ciepłym światłem, czy "scenę sprzątania" z maksymalną jasnością.

Magistrala DALI – serce systemu, czyli prosta instalacja oparta na dwóch żyłach

Fizyczna warstwa komunikacji DALI jest niezwykle prosta i efektywna. Opiera się na dwużyłowej, niskonapięciowej magistrali, która jest sercem całego systemu. Prostota instalacji wynika z kilku kluczowych cech: w większości przypadków przewody DALI nie mają polaryzacji, co upraszcza podłączenie. Co więcej, przewody sygnałowe DALI można prowadzić razem z przewodami zasilającymi (230V) w jednym kablu wielożyłowym, co znacząco redukuje ilość potrzebnego okablowania i obniża koszty instalacji. Magistrala DALI może mieć długość do 300 metrów, a maksymalny spadek napięcia na niej jest precyzyjnie określony, aby zapewnić stabilną komunikację.

Kluczowe komponenty, z których zbudujesz instalację DALI

Aby system DALI działał sprawnie, potrzebne są odpowiednie komponenty, które ze sobą współpracują. Zrozumienie tych elementów jest kluczowe dla prawidłowego projektowania i wdrożenia systemu, niezależnie od tego, czy planujemy instalację w domu, biurze czy obiekcie przemysłowym.

Kontroler DALI (Application Controller): Mózg całej operacji

Kontroler DALI, często nazywany Application Controllerem, to centralna jednostka zarządzająca całym systemem. To on jest "mózgiem" operacji – wysyła komendy do urządzeń wykonawczych, odbiera od nich informacje zwrotne, a także zarządza scenami świetlnymi i grupami. W zależności od złożoności instalacji, może to być prosty sterownik do małych systemów lub zaawansowany kontroler z możliwością integracji z nadrzędnymi systemami zarządzania budynkiem (BMS). Kontroler jest programowalny, co pozwala na dostosowanie logiki działania systemu do specyficznych potrzeb użytkownika.

Zasilacz magistrali: Niezbędne źródło energii dla systemu

Magistrala DALI, choć niskonapięciowa, wymaga własnego, stabilnego źródła zasilania. Zasilacz magistrali dostarcza energię niezbędną do komunikacji między urządzeniami, zazwyczaj jest to napięcie 16V DC. Ważne jest, aby pamiętać, że jest to oddzielne zasilanie od zasilania samych opraw świetlnych. Poprawne dobranie i zainstalowanie zasilacza magistrali jest kluczowe dla stabilnego i niezawodnego działania całej komunikacji DALI.

Urządzenia wykonawcze: Zasilacze i stateczniki DALI dla opraw LED

Urządzenia wykonawcze to te elementy, które bezpośrednio sterują światłem. W kontekście DALI są to głównie zasilacze LED (drivery) lub stateczniki, które są kompatybilne z protokołem DALI. Te urządzenia odbierają cyfrowe komendy z kontrolera DALI i odpowiednio sterują podłączonymi do nich oprawami – na przykład regulują jasność, zmieniają temperaturę barwową (w przypadku opraw Tunable White) czy włączają/wyłączają światło. Kluczowe jest, aby te urządzenia posiadały wbudowany interfejs DALI, który umożliwia im "rozmowę" z resztą systemu.

Urządzenia sterujące: Czujniki ruchu, obecności, panele i przyciski

System DALI może być sterowany na wiele sposobów, a urządzenia sterujące zapewniają interakcję z użytkownikiem i automatyzację. Oto niektóre z nich:

• Czujniki ruchu/obecności: Automatycznie włączają, wyłączają lub ściemniają światło w zależności od wykrycia obecności osób w pomieszczeniu. To podstawa oszczędności energii.
• Czujniki światła dziennego: Automatycznie regulują jasność opraw w zależności od natężenia światła naturalnego wpadającego do pomieszczenia, utrzymując stały poziom oświetlenia.
• Panele dotykowe/ścienne: Umożliwiają ręczne sterowanie scenami, grupami lub pojedynczymi oprawami, oferując intuicyjny interfejs użytkownika.
• Przyciski: Proste interfejsy do aktywacji predefiniowanych funkcji, np. włączania/wyłączania konkretnej sceny.

Warto podkreślić, że w nowszym standardzie DALI-2 te urządzenia są również standaryzowane, co znacząco zwiększa ich interoperacyjność i niezawodność.

DALI vs DALI-2: Który standard wybrać i dlaczego ma to kluczowe znaczenie?

W świecie technologii standardy ewoluują, a DALI nie jest wyjątkiem. Pojawienie się DALI-2 było odpowiedzią na rosnące potrzeby rynku i doświadczenia z pierwszą generacją protokołu. Zrozumienie różnic między DALI a DALI-2 jest kluczowe dla podejmowania świadomych decyzji przy nowych instalacjach, zwłaszcza w perspektywie roku 2026 i dalej.

Problem kompatybilności w DALI-1: Dlaczego powstał nowy standard?

Pierwotny standard DALI, który często nazywamy DALI-1, choć rewolucyjny, miał pewne luki w specyfikacji, szczególnie w zakresie urządzeń sterujących. Skutkowało to problemami z kompatybilnością między urządzeniami różnych producentów. Mimo że teoretycznie wszystkie urządzenia były zgodne z DALI, w praktyce mogły nie współpracować ze sobą płynnie, co prowadziło do frustracji instalatorów i użytkowników. To właśnie te wyzwania zmotywowały do stworzenia zaktualizowanego i bardziej rygorystycznego standardu.

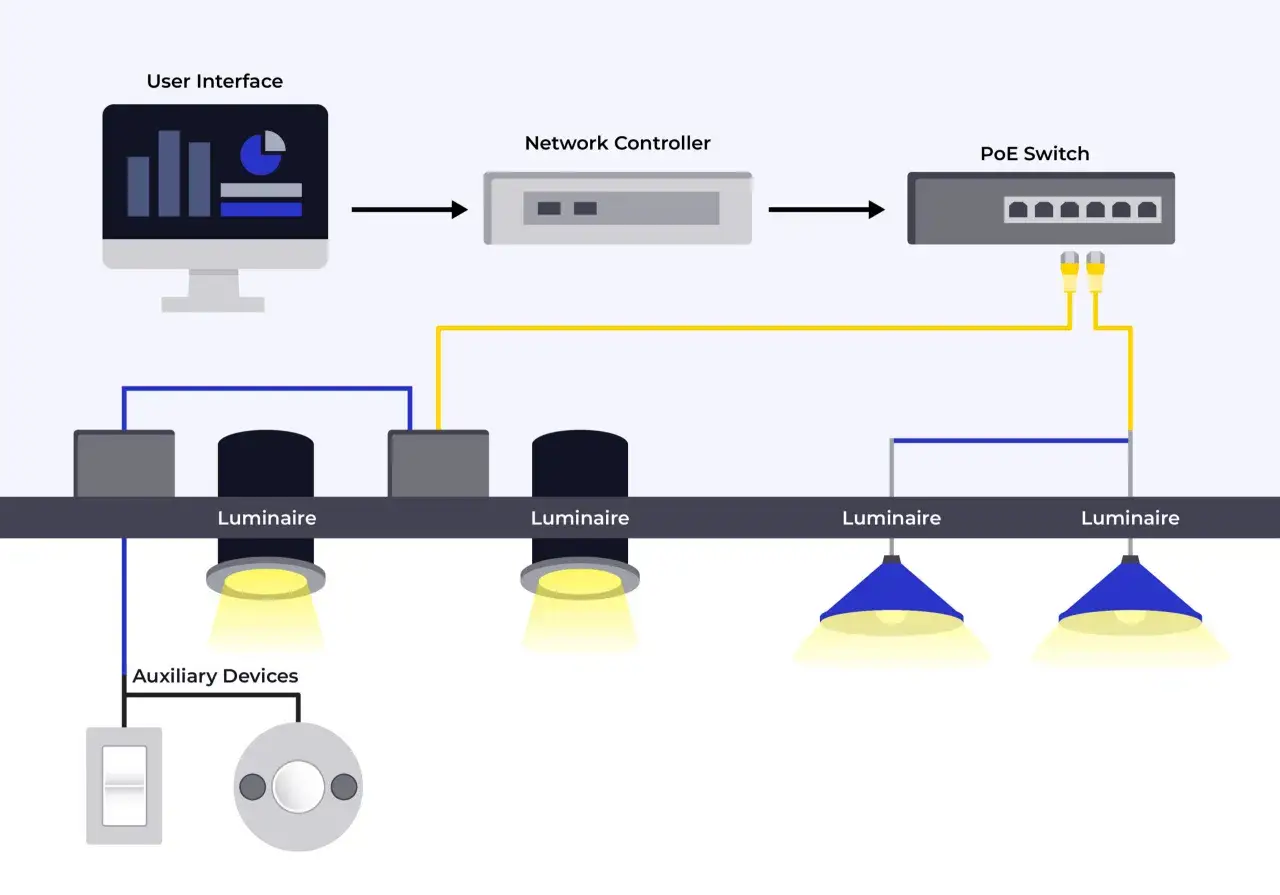

Certyfikacja DiiA w DALI-2: Gwarancja, że urządzenia różnych producentów będą ze sobą współpracować

DALI-2 to odpowiedź na problemy poprzednika. Kluczową zmianą jest wprowadzenie obowiązkowej certyfikacji dla wszystkich urządzeń DALI-2, nadzorowanej przez DALI Alliance (DiiA). Certyfikacja DiiA to gwarancja pełnej interoperacyjności – oznacza to, że urządzenia różnych producentów, posiadające certyfikat DALI-2, będą bezproblemowo ze sobą współpracować. To znacznie upraszcza projektowanie, instalację i rozbudowę systemów, dając pewność, że wszystkie komponenty "rozmawiają" tym samym, zrozumiałym językiem.

Więcej niż oprawy: standaryzacja czujników i paneli w DALI-2

Jedną z najważniejszych różnic jest zakres standaryzacji. DALI-1 koncentrował się głównie na urządzeniach wykonawczych, czyli zasilaczach opraw. Natomiast DALI-2 rozszerzył standaryzację również na urządzenia sterujące, takie jak czujniki ruchu, obecności, światła dziennego oraz panele sterujące i przyciski. Dzięki temu możliwe jest tworzenie bardziej złożonych i niezawodnych systemów automatyki oświetleniowej, gdzie wszystkie komponenty są w pełni zintegrowane. DALI-2 pozwala również na podłączenie większej liczby urządzeń sterujących do jednej magistrali – do 63, co daje ogromne możliwości w zakresie automatyzacji.

Czy można mieszać komponenty DALI i DALI-2? Zasady kompatybilności wstecznej

Kwestia kompatybilności wstecznej jest istotna, zwłaszcza przy rozbudowie istniejących instalacji. Urządzenia DALI-2 są zazwyczaj kompatybilne wstecznie z urządzeniami wykonawczymi DALI-1 (np. zasilaczami). Oznacza to, że zasilacz DALI-1 może być sterowany przez kontroler DALI-2. Jednakże, urządzenia sterujące DALI-1 mogą nie działać poprawnie w systemie DALI-2, a urządzenia sterujące DALI-2 nie będą działać w systemie DALI-1. Dlatego dla nowych instalacji w 2026 roku zdecydowanie zaleca się wybór komponentów certyfikowanych DALI-2, aby zapewnić maksymalną niezawodność, funkcjonalność i możliwość przyszłej rozbudowy.

Poniższa tabela podsumowuje kluczowe różnice między obiema generacjami standardu:

Cecha	DALI-1	DALI-2
Certyfikacja	Brak obowiązkowej certyfikacji	Obowiązkowa certyfikacja DiiA
Interoperacyjność	Potencjalne problemy między producentami	Gwarantowana interoperacyjność
Standaryzacja urządzeń sterujących	Brak lub niepełna	Pełna standaryzacja (czujniki, panele)
Liczba urządzeń sterujących	Niezdefiniowana	Do 63
Kompatybilność wsteczna	Ograniczona	Zazwyczaj kompatybilne z urządzeniami wykonawczymi DALI-1
Zalecane dla nowych instalacji	Nie	Tak (od 2018 roku)

Najważniejsze korzyści i wady – kiedy system DALI to najlepszy wybór?

Każda technologia ma swoje mocne i słabe strony. Zanim zdecydujemy się na wdrożenie systemu DALI, warto dokładnie poznać jego najważniejsze korzyści, ale także być świadomym potencjalnych ograniczeń. Pomoże to ocenić, czy DALI jest odpowiednim rozwiązaniem dla Państwa projektu i czy spełni oczekiwania.

Zaleta nr 1: Elastyczność – jak zmienić aranżację oświetlenia bez kucia ścian?

DALI oferuje niezrównaną elastyczność w rekonfiguracji oświetlenia. To, co w tradycyjnych systemach wymagałoby kosztownego i czasochłonnego kucia ścian i zmiany okablowania, w DALI odbywa się na poziomie oprogramowania. Zmiany w aranżacji, takie jak zmiana grup, scen czy przypisanie funkcji do przycisków, można wprowadzić w ciągu kilku minut. Jest to kluczowe w dynamicznie zmieniających się przestrzeniach, takich jak biura typu open space, powierzchnie handlowe czy sale konferencyjne, gdzie częste adaptacje są normą. Ta cecha znacząco obniża koszty adaptacji pomieszczeń, co jest ogromną zaletą.

Zaleta nr 2: Oszczędność energii – rola czujników światła dziennego i obecności

Jedną z najbardziej wymiernych korzyści z wdrożenia systemu DALI są znaczne oszczędności energii. System DALI doskonale współpracuje z czujnikami obecności, które automatycznie wyłączają światło w pustych pomieszczeniach, oraz z czujnikami światła dziennego, które automatycznie ściemniają oprawy, gdy dostępne jest wystarczające światło naturalne. Dzięki precyzyjnemu sterowaniu i dostosowaniu oświetlenia do bieżących potrzeb, DALI minimalizuje marnotrawstwo energii, co przekłada się na niższe rachunki za prąd i mniejszy ślad węglowy.

Zaleta nr 3: Komfort i personalizacja – tworzenie idealnych warunków świetlnych

DALI znacząco zwiększa komfort użytkowników i umożliwia personalizację oświetlenia. System pozwala na precyzyjne ściemnianie, zmianę temperatury barwowej (funkcja Tunable White, czyli możliwość regulacji od ciepłej do zimnej bieli) i tworzenie spersonalizowanych scen świetlnych. Użytkownicy mogą dostosować oświetlenie do swoich preferencji i wykonywanych zadań, co pozytywnie wpływa na samopoczucie, produktywność i ogólny komfort pracy czy wypoczynku. Możliwość szybkiego przełączania się między scenami, np. z jasnego światła do pracy na stonowane do relaksu, jest nieoceniona.

Potencjalne wady: Wyższy koszt początkowy i potrzeba specjalistycznej wiedzy

Mimo licznych zalet, system DALI ma również swoje potencjalne wady, o których warto pamiętać.

• Wyższy koszt początkowy: Komponenty DALI, takie jak zasilacze, kontrolery czy oprawy z interfejsem DALI, są zazwyczaj droższe niż tradycyjne rozwiązania oświetleniowe. Ta początkowa inwestycja może być barierą dla niektórych projektów.
• Potrzeba specjalistycznej wiedzy: Konfiguracja i programowanie systemu DALI wymaga wiedzy technicznej i doświadczenia. Oznacza to, że instalacja i serwis mogą generować dodatkowe koszty, jeśli nie dysponujemy odpowiednio wykwalifikowanym personelem.

Warto jednak zaznaczyć, że w dłuższej perspektywie, dzięki oszczędnościom energii, zwiększonej elastyczności i możliwościom automatyzacji, inwestycja w DALI często się zwraca, oferując znaczne korzyści operacyjne.

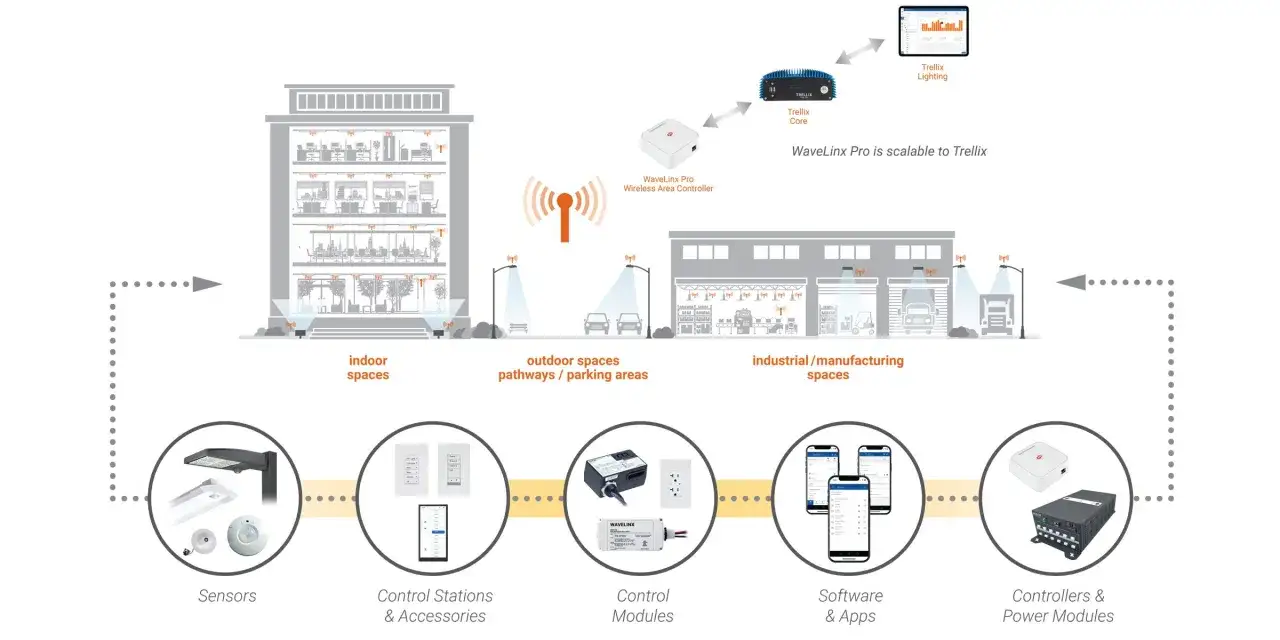

Gdzie system DALI sprawdza się najlepiej? Praktyczne zastosowania

Wszechstronność i elastyczność systemu DALI sprawiają, że znajduje on zastosowanie w wielu różnych środowiskach. Od biur po hotele, od domów po magazyny – DALI oferuje rozwiązania, które poprawiają komfort, efektywność energetyczną i bezpieczeństwo. Przyjrzyjmy się praktycznym zastosowaniom, które najlepiej demonstrują jego możliwości.

Inteligentne biuro: Oświetlenie podążające za pracownikiem i cyklem dnia

W nowoczesnych biurach DALI jest niemal standardem. Umożliwia ono:

• Oświetlenie zadaniowe: Indywidualne sterowanie oświetleniem na każdym stanowisku pracy, dostosowane do preferencji pracownika.
• Integrację z czujnikami: Automatyczne dostosowanie światła do obecności osób i natężenia światła dziennego, co przekłada się na znaczne oszczędności.
• Cykliczne oświetlenie (Human Centric Lighting): Naśladowanie naturalnego cyklu światła słonecznego poprzez zmianę jasności i temperatury barwowej, co poprawia samopoczucie, koncentrację i produktywność pracowników.
• Elastyczność przestrzeni: Łatwa rekonfiguracja oświetlenia przy zmianie układu biura bez konieczności kosztownych prac instalacyjnych.

Nowoczesny dom: Komfort, bezpieczeństwo i estetyka w jednym

W inteligentnym domu DALI staje się elementem luksusu i wygody:

• Tworzenie nastrojowych scen: Oświetlenie dostosowane do różnych okazji – romantyczna kolacja, wieczór filmowy, czytanie książki – aktywowane jednym dotknięciem.
• Integrację z systemami bezpieczeństwa: Symulacja obecności domowników podczas ich nieobecności lub automatyczne włączanie światła w przypadku alarmu.
• Zwiększenie komfortu: Sterowanie oświetleniem za pomocą smartfona, paneli dotykowych, a nawet poleceń głosowych.
• Oszczędności: Automatyczne wyłączanie światła w nieużywanych pomieszczeniach lub dostosowanie jasności do pory dnia.

Hotele i restauracje: Kreowanie atmosfery i centralne zarządzanie

W branży HoReCa DALI jest nieocenione w kreowaniu unikalnej atmosfery i efektywnym zarządzaniu:

• Kreowanie atmosfery: Dynamiczne zmiany oświetlenia w zależności od pory dnia, wydarzenia czy nastroju, np. od jasnego światła śniadaniowego do ciepłego i intymnego oświetlenia kolacyjnego.
• Centralne zarządzanie: Kontrola oświetlenia z jednego miejsca, np. recepcji, co ułatwia obsługę i personalizację dla gości.
• Oszczędnościach: Automatyczne zarządzanie oświetleniem w pokojach hotelowych (np. wyłączanie po opuszczeniu pokoju), korytarzach i strefach wspólnych.
• Personalizacji dla gości: Możliwość wyboru predefiniowanych scen świetlnych w pokojach, zwiększając komfort pobytu.

Obiekty przemysłowe i magazyny: Bezpieczeństwo i redukcja kosztów operacyjnych

W dużych przestrzeniach przemysłowych i magazynowych DALI przyczynia się do poprawy bezpieczeństwa i znaczących oszczędności:

• Zwiększone bezpieczeństwo: Optymalne oświetlenie w strefach pracy i ciągach komunikacyjnych, redukujące ryzyko wypadków.
• Znaczące oszczędności energii: Dzięki zastosowaniu czujników obecności i światła dziennego w dużych halach, gdzie oświetlenie jest często włączone przez długi czas.
• Łatwość konserwacji: Monitoring stanu opraw i szybka identyfikacja awarii, co skraca czas przestoju i ułatwia planowanie serwisu.
• Elastyczność: Dostosowanie oświetlenia do zmieniających się potrzeb produkcyjnych czy logistycznych, np. poprzez wydzielanie stref o różnym natężeniu światła.

Planujesz instalację DALI? O tym musisz pamiętać przed startem

Decyzja o wdrożeniu systemu DALI to inwestycja w przyszłość. Aby jednak ta inwestycja przyniosła oczekiwane korzyści, kluczowe jest odpowiednie przygotowanie i świadome podejście do projektu. Poniżej przedstawiam praktyczne porady i wskazówki dla osób planujących wdrożenie systemu DALI.

Projektowanie instalacji: Dlaczego dobry plan to podstawa?

Absolutną koniecznością jest profesjonalny projekt instalacji DALI. To nie jest system typu "plug and play" dla każdego. Dobry plan obejmuje:

• Analizę potrzeb: Dokładne określenie funkcji, scen i grup oświetleniowych, które mają być dostępne.
• Dobór komponentów: Wybór odpowiednich kontrolerów, zasilaczy magistrali, opraw z interfejsem DALI oraz urządzeń sterujących (czujniki, panele).
• Schemat okablowania: Precyzyjne rozplanowanie magistrali DALI i zasilania, z uwzględnieniem maksymalnych długości i spadków napięć.
• Programowanie: Zaplanowanie logiki działania systemu, czyli jak poszczególne elementy mają ze sobą współpracować.

Solidny projekt zapobiega problemom w przyszłości, minimalizuje ryzyko błędów i gwarantuje optymalne działanie systemu, a także łatwość jego rozbudowy.

Integracja z systemami automatyki budynkowej (BMS, KNX)

Jedną z największych zalet DALI jest jego otwartość na integrację z szerszymi systemami zarządzania budynkiem (BMS), takimi jak KNX, BACnet czy Modbus. Taka integracja pozwala na centralne sterowanie nie tylko oświetleniem, ale także ogrzewaniem, wentylacją, klimatyzacją czy roletami. Dzięki temu można osiągnąć jeszcze większe oszczędności energii i znacząco zwiększyć komfort użytkowania całego obiektu. DALI jest często wybierane jako wyspecjalizowany podsystem oświetleniowy w ramach większych, kompleksowych instalacji BMS, co świadczy o jego niezawodności i funkcjonalności.

Przeczytaj również: Smart Life - Sterowanie światłem - Jak to zrobić?

Wybór certyfikowanych komponentów DALI-2 jako inwestycja w niezawodność

Na koniec chciałbym mocno podkreślić znaczenie wyboru wyłącznie komponentów certyfikowanych DALI-2, zwłaszcza dla nowych instalacji realizowanych w 2026 roku i później. Jest to najlepsza gwarancja:

• Pełnej interoperacyjności: Bezproblemowej współpracy urządzeń różnych producentów, co eliminuje ryzyko problemów z kompatybilnością.
• Niezawodności działania: Zgodności ze standardem i rygorystycznych testów, które zapewniają stabilność systemu.
• Łatwości rozbudowy i serwisowania: Dzięki jednolitemu standardowi, przyszłe modyfikacje i naprawy są znacznie prostsze.
• Dostępności nowych funkcji: Które są wprowadzane i rozwijane w ramach standardu DALI-2.

Inwestycja w DALI-2 to inwestycja w przyszłościowe, elastyczne i efektywne energetycznie zarządzanie oświetleniem, które będzie służyć przez wiele lat.
