Strefy w łazience - jak bezpiecznie rozplanować gniazda i światło?

Łazienka łączy wodę, parę i instalację elektryczną, więc tu nie ma miejsca na przypadkowe decyzje. Strefy w łazience decydują o tym, gdzie można montować osprzęt, jakie zabezpieczenia są potrzebne i kiedy zwykła lampa albo gniazdo stają się po prostu złym pomysłem. Poniżej pokazuję to praktycznie: od podziału na strefy, przez dobór IP i RCD, aż po błędy, które najczęściej wychodzą dopiero po remoncie.

Jak czytać podział na strefy ochronne

Ja zawsze zaczynam od jednego prostego pytania: gdzie w tej łazience naprawdę pojawia się woda, a gdzie jest już tylko para i sporadyczne zachlapanie. Właśnie od tego zależy podział na strefy ochronne, czyli obszary o różnym poziomie ryzyka. W praktyce najostrzejsze ograniczenia dotyczą miejsca bezpośrednio w kontakcie z wodą, a im dalej od wanny lub natrysku, tym więcej rozwiązań można zastosować.

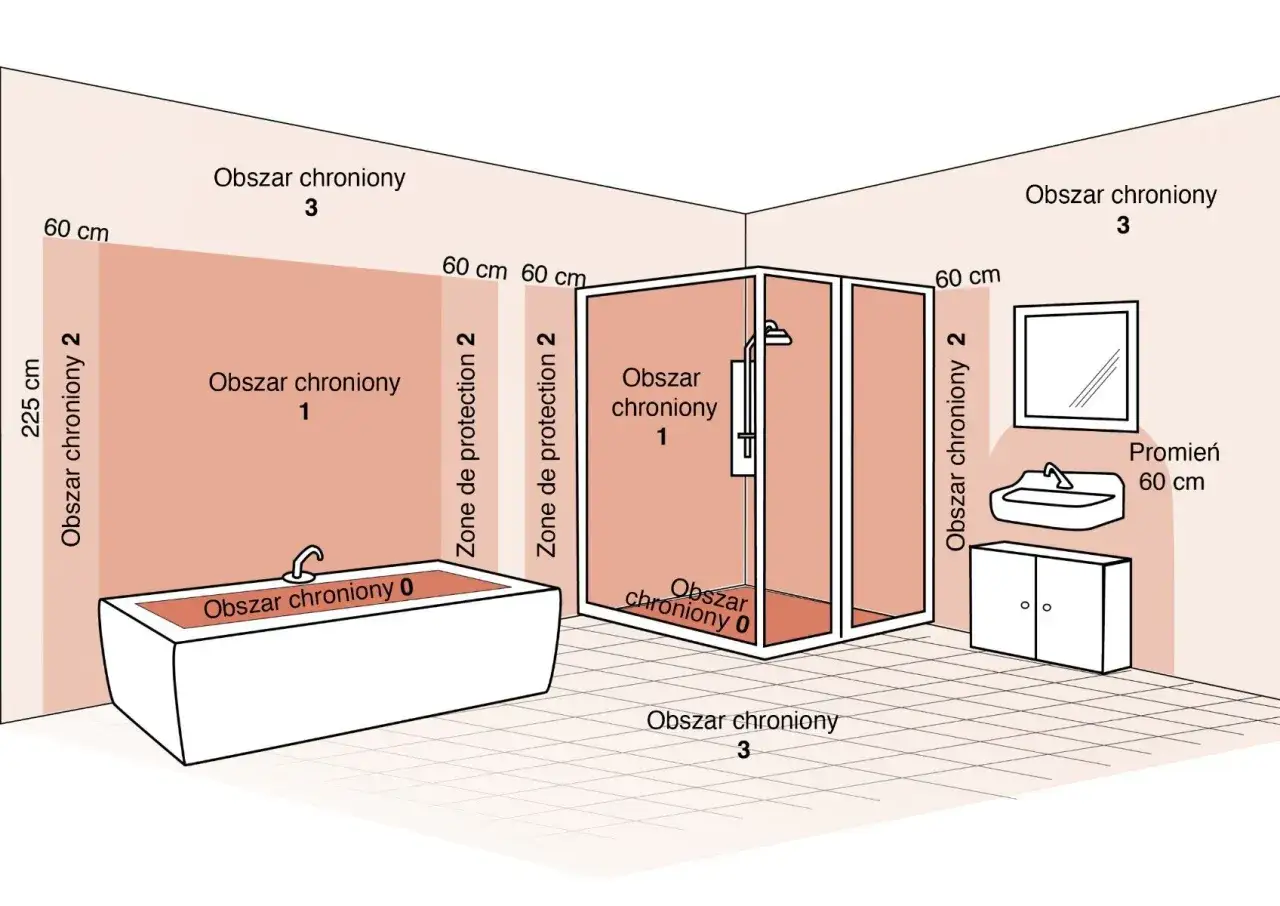

W nowszym podejściu projektowym najczęściej pracuje się z trzema strefami: 0, 1 i 2. Strefa 0 to wnętrze wanny albo brodzika, strefa 1 obejmuje przestrzeń nad nimi do wysokości 2,25 m, a strefa 2 to pas szerokości 60 cm wokół strefy 1. W starszych opisach możesz jeszcze trafić na dawną strefę 3, ale przy nowym projekcie lepiej opierać się na aktualnym podziale i nie zakładać, że stare schematy nadal wystarczą.

Na planie łazienki liczą się trzy punkty odniesienia: krawędź wanny lub brodzika, stały punkt wypływu wody oraz wysokość 2,25 m. Gdy projektuję taki układ, zawsze zaznaczam je przed doborem opraw i osprzętu. To oszczędza nerwy później, bo wiele błędów nie wynika z braku wiedzy, tylko z tego, że ktoś ocenił odległość „na oko”. Gdy ten podział jest już jasny, można przejść do tego, co realnie wolno w każdej strefie.

Co można montować w poszczególnych strefach

W praktyce nie chodzi tylko o to, czy urządzenie da się fizycznie przykręcić. Liczy się to, czy producent wprost dopuszcza je do danej strefy i czy jego obudowa chroni przed wodą na odpowiednim poziomie. Najczytelniej pokazuje to poniższe zestawienie.

W oznaczeniach IPX4 i IPX7 litera X oznacza, że w tym miejscu patrzymy przede wszystkim na ochronę przed wodą. W handlu częściej spotkasz pełne oznaczenia typu IP44, bo producent podaje też ochronę przed ciałami stałymi. Z punktu widzenia bezpieczeństwa łazienki ważniejsze od samej etykiety jest to, czy osprzęt pasuje do konkretnej strefy i czy został zamontowany zgodnie z zaleceniami. Właśnie dlatego sama deklaracja „bryzgoszczelne” nie wystarcza, jeśli urządzenie trafia w złe miejsce.

Jeśli masz prysznic walk-in bez brodzika, granice trzeba rozrysować szczególnie ostrożnie. W takim układzie nie polegam na intuicji, bo układ wody, odpływu i szkła potrafi mocno zmienić praktyczny zasięg stref. To prowadzi do kolejnej rzeczy, która w łazience decyduje o komforcie użytkowania tak samo jak o bezpieczeństwie: gniazd i oświetlenia.

Gdzie najlepiej umieścić gniazda i oświetlenie

Tu najczęściej widać różnicę między łazienką „teoretycznie poprawną” a naprawdę wygodną. Gniazda 230 V planuję poza strefą 2, najlepiej na ścianie bocznej, z dala od bezpośrednich rozprysków i w takim miejscu, żeby kabel suszarki czy golarki nie zwisał nad umywalką. Jeśli w łazience ma stanąć pralka, dobrze jest przewidzieć dla niej własny obwód i nie wpychać jej w ostatni wolny kąt po zakończeniu wykończenia.

• Przy umywalce gniazdo ma być wygodne, ale przede wszystkim bezpieczne. Jeżeli kończy się tuż przy granicy strefy, lepiej przesunąć je dalej niż liczyć na „wystarczający zapas”.
• Przy lustrze sprawdza się oświetlenie umieszczone poza strefą zachlapań albo oprawa z odpowiednim IP, jeśli projekt wymaga bliższego montażu.
• Nad prysznicem nie montuję zwykłych spotów z salonu. Para i mycie ciśnieniowe szybko pokazują, że to oszczędność tylko z pozoru.
• Wentylator powinien być dobrany do łazienki, a nie „jakikolwiek cichy model”. Liczy się odporność na wilgoć, poprawne miejsce wyprowadzenia i łatwy dostęp serwisowy.
• Grzejnik drabinkowy albo elektryczny musi być przewidziany jako element instalacji, a nie dokładka po remoncie. Tu błąd bywa szczególnie kosztowny, bo wymaga późniejszej przeróbki.

Ja lubię traktować oświetlenie i osprzęt jako jeden projekt, a nie dwa oddzielne wybory z katalogu. Dzięki temu oprawa nad lustrem nie konkuruje z uchwytem, gniazdo nie ląduje za drzwiami kabiny, a światło nie kończy się tam, gdzie zaczyna się para. Taki układ dopiero ma sens użytkowy, a przy okazji ułatwia spełnienie wymagań technicznych.

Po ustawieniu punktów montażowych trzeba jeszcze domknąć to, czego nie widać na ścianie, czyli zabezpieczenia i wyrównanie potencjałów.

Rcd i połączenia wyrównawcze robią większą różnicę niż sam ip

Wiele osób skupia się wyłącznie na stopniu ochrony obudowy, a to tylko część układanki. Ja patrzę jeszcze na to, czy każdy obwód prowadzący do łazienki ma ochronę różnicowoprądową 30 mA, oraz czy w pomieszczeniu wykonano połączenia wyrównawcze tam, gdzie są potrzebne. RCD nie zapobiega wszystkim błędom, ale w razie przebicia potrafi odłączyć zasilanie szybciej, niż człowiek zdąży zareagować.

Połączenia wyrównawcze mają z kolei wyrównać potencjały między elementami przewodzącymi, które mogą dotknąć tego samego użytkownika. Chodzi zwłaszcza o metalowe rury, grzejniki, armaturę, odpływy i inne dostępne części metalowe. To ważne nawet wtedy, gdy instalacja wodna jest w dużej części z tworzywa, bo w łazience zwykle i tak zostają metalowe fragmenty, które warto objąć oceną elektryka.

• RCD 30 mA traktuję jako podstawową ochronę dodatkową, a nie opcjonalny dodatek.
• Połączenia wyrównawcze ograniczają ryzyko niebezpiecznej różnicy potencjałów między metalowymi elementami.
• Jedno nie zastępuje drugiego - dobra oprawa nie rozwiązuje złego układu uziemienia, a sam RCD nie naprawi źle poprowadzonych przewodów.

Jeśli mam wskazać dwie rzeczy, które najczęściej poprawiają bezpieczeństwo bardziej niż kosmetyczna wymiana osprzętu, są to właśnie RCD i dobrze wykonane wyrównanie potencjałów. Na tym etapie warto już przejść z teorii do konkretnego planu działania, bo w łazience liczy się kolejność prac.

Jak zaplanować bezpieczną łazienkę krok po kroku

Najmniej problemów mam wtedy, gdy instalacja jest projektowana razem z układem mebli, kabiny i płytek, a nie po nich. W praktyce robię to tak:

1. Rysuję rzut łazienki z wanną, prysznicem, umywalką, grzejnikiem i pralką, jeśli ma się tam znaleźć.
2. Oznaczam strefy ochronne i sprawdzam, czy jakikolwiek punkt montażowy nie wpada „na granicy” bez realnego zapasu.
3. Dobieram osprzęt do miejsca, a nie odwrotnie. Najpierw IP i klasa ochronności, dopiero potem wygląd.
4. Rozdzielam obwody tak, by większe odbiorniki nie siedziały na jednym przeciążonym zabezpieczeniu.
5. Dodaję ochronę różnicowoprądową i upewniam się, że elektryk przewidział miejsce na połączenia wyrównawcze.
6. Sprawdzam montaż po wykonaniu, zanim łazienka zostanie zamknięta płytkami i silikonem.

Przy prysznicach bez brodzika robię jeszcze jeden krok: sprawdzam, jak naprawdę zachowuje się woda po uruchomieniu odpływu i czy ściany nie wymuszają innego układu niż ten, który widać na rzucie. To drobiazg, ale właśnie takie drobiazgi odróżniają projekt poprawny od projektu wygodnego dla użytkownika. Kiedy ten etap jest dopięty, można już skupić się na typowych pułapkach, które najczęściej kosztują później najwięcej.

Najczęstsze błędy, które wychodzą najdrożej

• Zwykła lampa IP20 w miejscu narażonym na wilgoć - działa na początku, ale przy dłuższym kontakcie z parą albo zachlapaniem szybko robi się problemem.
• Gniazdo zbyt blisko wanny lub prysznica - nawet jeśli „na oko” wygląda dobrze, może wejść w strefę, w której nie powinno się znaleźć.
• Brak RCD 30 mA - przy awarii ochrony różnicowoprądowej skutki mogą być bardzo poważne.
• Prowadzenie przewodów bez analizy tras wiercenia - remont łazienki kończy się wtedy uszkodzeniem kabla przy pierwszym montażu szafki lub lustra.
• Zakładanie, że wszystko „załatwi” wysoki IP - samą obudową nie naprawi się złego miejsca montażu ani złej klasy urządzenia.
• Montowanie sprzętu po fakcie - kiedy płytki są już położone, każda korekta kosztuje kilka razy więcej niż na etapie projektu.

Najczęściej widzę dwa scenariusze: ktoś kupuje zbyt delikatny osprzęt, albo dokładnie odwrotnie - dobiera bardzo drogie rozwiązania, ale montuje je w złym miejscu. W obu przypadkach efekt jest podobny: ładna łazienka z ukrytym ryzykiem. Dlatego na końcu zawsze sprawdzam jeszcze jedną rzecz, zanim uznam temat za zamknięty.

Co sprawdzić przed odbiorem, żeby nie wracać do poprawek

• Czy każda oprawa, wentylator i grzejnik mają stopień ochrony odpowiedni do miejsca montażu.
• Czy gniazda są poza strefą 2 i nie kolidują z realnym użytkowaniem łazienki.
• Czy wszystkie obwody prowadzące do łazienki są objęte ochroną różnicowoprądową 30 mA.
• Czy połączenia wyrównawcze zostały uwzględnione tam, gdzie występują metalowe elementy.
• Czy oprawy nie są zasłaniane przez kabinę, półkę albo zabudowę meblową.
• Czy elektryk potwierdził poprawny montaż i pomiary przed oddaniem pomieszczenia do użytku.

Jeśli choć jeden z tych punktów budzi wątpliwość, lepiej zatrzymać się przed finalnym wykończeniem niż wracać do kucia płytek po odbiorze. W łazience rozsądny projekt, właściwe strefy i poprawna ochrona elektryczna dają więcej niż drogi osprzęt kupiony bez planu, dlatego właśnie od nich warto zacząć.
