Poprawnie zaprojektowane oświetlenie awaryjne nie jest dodatkiem „na wszelki wypadek”, tylko elementem, który ma zadziałać w pierwszych sekundach po zaniku zasilania. W tym artykule pokazuję, jak czytać i planować schemat instalacji, jakie rozwiązania techniczne stosuje się najczęściej, gdzie montuje się oprawy oraz które normy i wymagania bezpieczeństwa trzeba uwzględnić w Polsce.
Najpierw trzeba ustalić, jak system ma działać po zaniku napięcia
- Dobry schemat pokazuje nie tylko oprawy, ale też źródło zasilania, sposób przełączenia, obwody i nadzór.
- Najczęściej wybiera się oprawy autonomiczne, system centralnej baterii albo układ mieszany.
- Na drodze ewakuacyjnej liczy się ciągłość światła, a nie sama liczba punktów świetlnych.
- W Polsce punktem odniesienia są wymagania § 181 warunków technicznych oraz normy PN-EN 1838 i PN-EN 50172.
- System trzeba nie tylko zaprojektować, ale też testować, opisywać i serwisować przez cały okres użytkowania.
Jak czytam schemat instalacji oświetlenia awaryjnego
Ja zawsze zaczynam od pytania: co dokładnie ma się wydarzyć w chwili awarii? W poprawnym schemacie widzę pięć warstw: zasilanie podstawowe, źródło awaryjne, tor przełączenia, obwody opraw i warstwę nadzoru. Jeśli któryś z tych elementów jest pominięty, rysunek wygląda ładnie, ale nie mówi nic o realnym zachowaniu systemu.
W praktyce schemat powinien odpowiadać na bardzo konkretne pytania: skąd bierze się energia po zaniku napięcia, które oprawy mają świecić cały czas, które tylko po awarii, jak system sygnalizuje błąd i co się stanie przy lokalnym uszkodzeniu obwodu. To ważne, bo dobry projekt nie zakłada wyłącznie całkowitego blackoutu, ale także scenariusz częściowej awarii, który w budynkach zdarza się równie często.
Co musi być opisane na rysunku
- rodzaj zasilania awaryjnego, czyli oprawy autonomiczne, centralną baterię albo układ mieszany,
- miejsce przełączenia na tryb awaryjny i sposób sterowania,
- podział na obwody dla dróg ewakuacyjnych, stref otwartych i punktów szczególnych,
- oznaczenie opraw kierunkowych i opraw pracujących w trybie „na ciemno” lub „na jasno”,
- elementy nadzoru, testowania i sygnalizacji uszkodzeń.
Jeśli schemat nie pokazuje tych rzeczy, to zwykle jest tylko szkicem poglądowym. A od tego, jak system zachowa się w pierwszej minucie po awarii, zależy cała dalsza ewakuacja. To prowadzi już do wyboru samego rozwiązania technicznego.
Który wariant techniczny wybrać w budynku
W praktyce najczęściej spotykam trzy podejścia. Różnią się nie tylko kosztem, ale też wygodą serwisu, skalą instalacji i tym, jak łatwo je później utrzymać w dobrej kondycji. Nie ma jednego wariantu idealnego, jest za to wariant sensowny dla konkretnego obiektu.
| Wariant | Jak działa | Mocne strony | Ograniczenia | Kiedy ma sens |
|---|---|---|---|---|
| Oprawy autonomiczne | Każda oprawa ma własny akumulator i własny układ sterowania. | Prosty montaż, brak osobnej baterii centralnej, łatwe skalowanie. | Więcej punktów serwisowych, więcej indywidualnych testów i baterii do kontroli. | Małe i średnie obiekty, modernizacje, miejsca z ograniczoną infrastrukturą techniczną. |
| Centralna bateria | Jedno wspólne źródło zasila grupy opraw po zaniku napięcia. | Wygodna obsługa, łatwiejszy nadzór, jeden punkt utrzymania. | Wyższa złożoność instalacji, większe wymagania dla kabli, rozdzielni i nadzoru. | Duże obiekty, hale, centra handlowe, budynki z rozbudowanym serwisem technicznym. |
| Układ mieszany | Część opraw działa autonomicznie, a część zasilana jest z układu centralnego. | Elastyczność i możliwość dopasowania do różnych stref obiektu. | Trzeba pilnować spójności dokumentacji i serwisu dwóch logik działania. | Budynki z kilkoma strefami funkcjonalnymi i różnym poziomem ryzyka. |
Jeżeli obiekt ma kilka lub kilkanaście opraw, zwykle wygrywa prostota opraw autonomicznych. Jeżeli system obejmuje dziesiątki albo setki punktów, centralna bateria często daje lepszą kontrolę i porządek w serwisie. Ja patrzę nie tylko na koszt zakupu, ale też na to, kto będzie ten układ obsługiwał przez kolejne lata. Od tego zależy, czy instalacja pozostanie sprawna po pierwszym sezonie użytkowania.

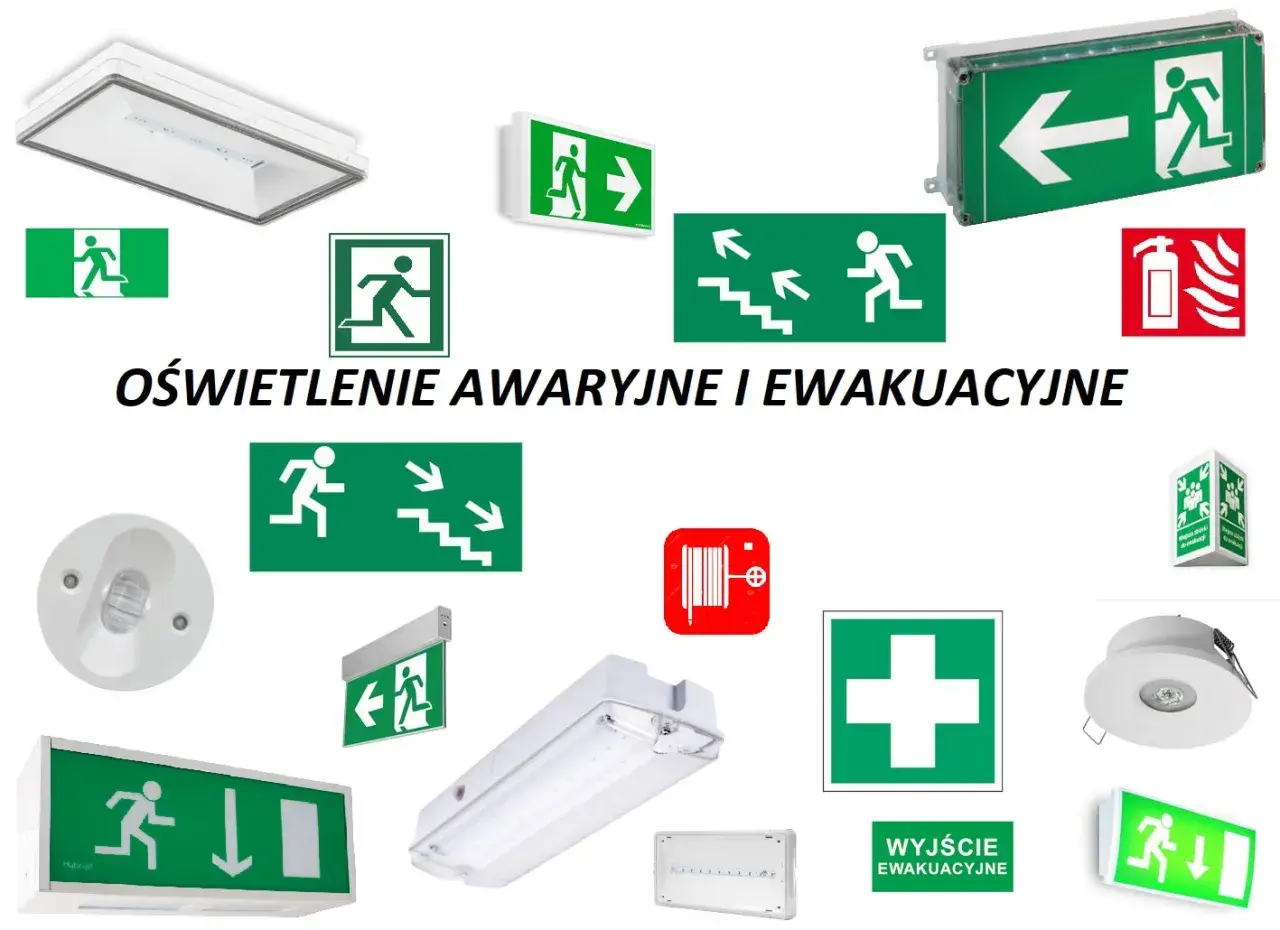

Gdzie rozmieszczenie opraw ma większe znaczenie niż sama liczba punktów
Nie ma sensu rozrzucać opraw równomiernie tylko po to, żeby „coś świeciło”. W awaryjnym oświetleniu ewakuacyjnym liczą się przede wszystkim miejsca krytyczne: załamania trasy, schody, zmiany poziomu, drzwi ewakuacyjne, skrzyżowania korytarzy, wyjścia końcowe oraz punkty pierwszej pomocy i sprzęt przeciwpożarowy. To tam człowiek najczęściej zwalnia, zawraca wzrok albo traci orientację.
Na drodze ewakuacyjnej przyjmuję zasadę, że światło ma prowadzić człowieka, a nie tylko rozjaśniać tło. Oprawa ma wspierać decyzję o kierunku ruchu, dlatego ważniejsza od dekoracyjnego efektu jest czytelność trasy. Z kolei w dużych, otwartych przestrzeniach system ma ograniczać panikę i pomóc zlokalizować wyjścia, zanim tłum zacznie się ściskać przy jednym przejściu.
Przeczytaj również: Łączenie taśmy LED - Złączka czy lutowanie? Uniknij błędów!
Najważniejsze miejsca montażu
- każde wyjście ewakuacyjne,
- każda zmiana kierunku drogi,
- każde schody, spadek poziomu lub próg,
- skrzyżowania korytarzy i otwarte hale,
- sprzęt ppoż. i punkty pierwszej pomocy, jeśli nie leżą bezpośrednio na trasie ucieczki,
- miejsca, w których widoczna przeszkoda ma znaczenie dla bezpiecznego ruchu.
Ważna jest też wysokość i kąt widzenia znaku. Jeśli wyjście jest oznaczone, ale zasłonięte przez zabudowę, rośliny, belki albo ekspozycję, to projekt formalnie istnieje, lecz użytkownik i tak go nie odczyta. Z tego powodu ustawienie opraw i znaków traktuję jako część projektu bezpieczeństwa, a nie tylko element instalacyjny. Teraz warto przejść do liczb, bo właśnie one pokazują, czy instalacja rzeczywiście spełnia wymagania.
Jakie wymagania i normy naprawdę decydują o poprawności projektu
W Polsce punkt odniesienia jest dość jasny. Wymagania wynikają z § 181 warunków technicznych, a sposób wykonania i parametrów świetlnych trzeba odnieść do aktualnych wydań norm PN-EN 1838 oraz PN-EN 50172. W praktyce chodzi nie tylko o to, czy oprawa świeci, ale czy świeci wystarczająco szybko, wystarczająco długo i w odpowiednim miejscu.
| Obszar | Minimum projektowe | Co to oznacza praktycznie |
|---|---|---|
| Droga ewakuacyjna | 1 lx na osi drogi i co najmniej 50% tej wartości na centralnym pasie | Nie może powstawać wrażenie „dziur” między punktami świetlnymi. |
| Strefa otwarta | 0,5 lx na poziomie podłogi, równomierność 1:40 | System ma pomóc zorientować się w przestrzeni i ograniczyć panikę. |
| Punkty pierwszej pomocy i sprzęt ppoż. | 5 lx w pobliżu, jeśli nie znajdują się na trasie ewakuacji ani w strefie otwartej | Gaśnica, hydrant lub apteczka muszą być od razu widoczne. |
| Czas działania | Co najmniej 1 godzina | Instalacja musi utrzymać pracę przez czas potrzebny do bezpiecznej ewakuacji. |
| Czas zadziałania | Światło ma pojawić się bardzo szybko, a pełny poziom powinien być osiągany bez zwłoki odczuwalnej dla użytkownika | Oprawa nie może „dochodzić do siebie” zbyt długo po zaniku napięcia. |
W strefach wysokiego ryzyka, czyli tam, gdzie człowiek wykonuje czynność niebezpieczną albo kończy ją w sytuacji awaryjnej, czas reakcji jest jeszcze bardziej krytyczny. Tam nie chodzi już o komfort ewakuacji, tylko o to, by bezpiecznie dokończyć czynność i dopiero potem przemieścić się do wyjścia. To właśnie dlatego projektując system, nie ograniczam się do jednej liczby lumenów, tylko analizuję scenariusz użycia całego obiektu. Następny krok to eksploatacja, bo nawet najlepszy projekt bez testów szybko traci wartość.
Jak wygląda odbiór, testy i dokumentacja po uruchomieniu
Nawet dobrze zaprojektowany system nie obroni się bez serwisu. W praktyce liczy się cykl przeglądów, zapis wyników i to, czy ktoś po kilku miesiącach naprawdę wie, które oprawy działają, a które tylko wyglądają poprawnie. Dlatego od początku zakładam, że instalacja ma być nie tylko sprawna, ale też łatwa do kontroli.
- Test comiesięczny polega na sprawdzeniu, czy oprawa przełącza się w tryb awaryjny po symulacji zaniku zasilania.
- Test roczny sprawdza pełny czas podtrzymania, a więc czy system utrzyma wymagane świecenie przez zakładany okres.
- Dziennik zdarzeń powinien dokumentować testy, awarie, wymiany i wszelkie zmiany w instalacji.
- Rzut powykonawczy ma znaczenie praktyczne, bo bez niego serwis po roku często nie wie, jak obiekt był faktycznie zrealizowany.
- Pomiary natężenia trzeba wykonać po uruchomieniu, a potem po większych zmianach aranżacyjnych lub technicznych.
Oprawy z autotestem ułatwiają życie, ale nie zwalniają z odpowiedzialności za wynik. W dobrze prowadzonym obiekcie cenię je za porządek, nie za to, że „same wszystko załatwią”. Jeżeli po remoncie zmienia się układ ścian, ekspozycja albo podział stref najmu, pomiary warto odświeżyć szybciej niż wynikałoby to z minimum formalnego. Tylko wtedy system pozostaje zgodny z rzeczywistym układem wnętrza.
Najczęstsze błędy, które wychodzą dopiero na odbiorze
W wielu obiektach problem nie leży w samym doborze opraw, tylko w detalach, które ktoś uznał za nieistotne. A właśnie one najczęściej psują odbiór albo, co gorsza, wychodzą dopiero podczas realnej ewakuacji. Z własnej praktyki wiem, że najwięcej kłopotów generują cztery powtarzalne błędy.
- Za mało opraw na załamaniach trasy - powstają ciemne kieszenie przy zakrętach, schodach i zmianach poziomu.
- Znak wisi, ale nie prowadzi - kierunek wyjścia jest teoretycznie oznaczony, lecz z perspektywy użytkownika ginie w zabudowie albo dekoracji.
- Projekt zakłada tylko całkowity zanik zasilania - system nie uwzględnia lokalnej awarii obwodu, która potrafi wyłączyć fragment trasy.
- Brak spójnej dokumentacji - po kilku miesiącach nikt nie wie, które oprawy są przypisane do której strefy i kiedy wykonano ostatni test.
Ja zawsze patrzę na system oczami osoby, która ma wyjść z budynku w półmroku, bez czasu na zastanawianie się nad projektem. Jeśli trasa jest czytelna, znaki są logiczne, oprawy nie zostawiają martwych pól, a serwis ma komplet dokumentów, wtedy instalacja naprawdę spełnia swoje zadanie. I właśnie tego warto dopilnować na końcu, zanim uzna się system za gotowy.
Trzy detale, które sprawdzam przed odbiorem
Jeżeli miałbym zostawić po sobie tylko trzy praktyczne wskazówki, byłyby bardzo proste. Po pierwsze, zawsze sprawdzam ciągłość światła na całej trasie ewakuacyjnej, bo jedna ciemna strefa potrafi zniweczyć resztę projektu. Po drugie, weryfikuję, czy oprawy i znaki prowadzą użytkownika intuicyjnie, a nie tylko spełniają wymaganie formalne na papierze.
- Czy droga jest czytelna w całej długości? Jedno niedoświetlone załamanie może stworzyć efekt „fałszywego końca”.
- Czy system ma sens serwisowy? Nawet najlepszy układ jest słaby, jeśli po pierwszym przeglądzie nie da się go łatwo kontrolować.
- Czy dokumentacja odpowiada stanowi faktycznemu? To drobiazg tylko do momentu pierwszej awarii albo modernizacji wnętrza.
Jeśli projektujesz taki system od zera, myśl o nim jak o osobnym układzie bezpieczeństwa, a nie tylko o grupie dodatkowych opraw. Ma przetrwać awarię, być czytelny w ciemności i dać się później bez problemu serwisować. Właśnie na tym etapie najczęściej wychodzi, czy schemat jest realnym rozwiązaniem, czy tylko ładnym rysunkiem do teczki projektowej.
