W dzisiejszym świecie elektroniki, gdzie miniaturyzacja i wydajność odgrywają kluczową rolę, trudno wyobrazić sobie rozwój bez technologii SMD. To właśnie ona zrewolucjonizowała sposób, w jaki projektujemy i produkujemy niemal wszystkie urządzenia elektroniczne, od smartfonów po zaawansowane systemy oświetleniowe. Moim celem w tym artykule jest nie tylko wyjaśnienie, czym dokładnie jest SMD (Surface Mount Device) i powiązana z nią SMT (Surface Mount Technology), ale także pokazanie, dlaczego stała się ona fundamentem nowoczesnej elektroniki, ze szczególnym uwzględnieniem jej roli w oświetleniu LED. Przyjrzymy się różnicom w stosunku do starszej technologii THT, dowiemy się, jak czytać oznaczenia diod SMD i gdzie na co dzień spotykamy tę wszechobecną technologię.
SMD to Surface Mount Device – klucz do miniaturyzacji elektroniki i nowoczesnego oświetlenia LED
- SMD (Surface Mount Device) to element elektroniczny montowany bezpośrednio na powierzchni płytki drukowanej.
- SMT (Surface Mount Technology) to technologia montażu powierzchniowego, która umożliwia znaczną miniaturyzację urządzeń.
- Główna różnica między SMD a THT (Through-Hole Technology) to brak nóżek przewlekanych przez płytkę w przypadku SMD.
- Technologia SMD jest podstawą automatyzacji produkcji, zwiększonej gęstości komponentów i obniżenia kosztów.
- Diody LED SMD są standardem w oświetleniu dzięki swoim małym rozmiarom, wydajności i lepszemu odprowadzaniu ciepła.
- Oznaczenia diod SMD (np. 2835, 5050, 5730) informują o ich wymiarach i wpływają na ich moc oraz zastosowanie.
SMD, czyli miniaturowa rewolucja w elektronice – co to właściwie jest?
Kiedy patrzymy na współczesne urządzenia elektroniczne – smartfony, laptopy czy nawet inteligentne zegarki – ich niewielkie rozmiary i potężne możliwości wydają się niemal magiczne. Za tą magią stoi technologia SMD, która w ostatnich dekadach całkowicie odmieniła oblicze elektroniki, umożliwiając niespotykaną dotąd miniaturyzację i zwiększając wydajność produkcji. To prawdziwa rewolucja, która dotknęła każdy aspekt naszego cyfrowego życia.
Od definicji do praktyki: Czym jest element SMD, a czym technologia SMT?
Aby w pełni zrozumieć istotę tej zmiany, musimy najpierw rozróżnić dwa kluczowe pojęcia. SMD to skrót od "Surface Mount Device", co w tłumaczeniu na język polski oznacza "element do montażu powierzchniowego". Jest to nic innego jak pojedynczy komponent elektroniczny – rezystor, kondensator, dioda czy układ scalony – zaprojektowany tak, aby mógł być montowany bezpośrednio na powierzchni płytki drukowanej (PCB). W przeciwieństwie do starszych komponentów, SMD nie posiada długich nóżek, które przewleka się przez otwory w płytce.
Z kolei SMT, czyli "Surface Mount Technology" (technologia montażu powierzchniowego), to cała metoda lub proces, który polega na umieszczaniu i lutowaniu tych właśnie elementów SMD bezpośrednio na powierzchni PCB. SMT to zatem technologia produkcji, a SMD to komponenty, które są w niej wykorzystywane. To rozróżnienie jest kluczowe: SMD to "co", a SMT to "jak".
Dlaczego świat elektroniki pokochał montaż powierzchniowy?
Przyjęcie technologii SMT przez przemysł elektroniczny nie było przypadkowe. Przyniosła ona ze sobą szereg niepodważalnych korzyści, które w krótkim czasie uczyniły ją dominującą metodą produkcji. Przede wszystkim, znacząca miniaturyzacja urządzeń stała się faktem. Brak przewlekanych nóżek pozwolił na projektowanie znacznie mniejszych komponentów, co bezpośrednio przełożyło się na zmniejszenie rozmiarów całych urządzeń. Pomyślmy tylko o smartfonach – bez SMD ich gabaryty byłyby nieporównywalnie większe.
Po drugie, SMT umożliwiło znacznie gęstsze upakowanie komponentów na płytce. Elementy SMD są mniejsze i mogą być umieszczane bliżej siebie, a nawet po obu stronach płytki PCB, co maksymalizuje wykorzystanie dostępnej powierzchni. Ostatnią, ale równie ważną zaletą, jest możliwość pełnej automatyzacji procesu produkcji. Maszyny typu pick-and-place są w stanie niezwykle precyzyjnie i szybko umieszczać tysiące komponentów na płytkach, co radykalnie zwiększa wydajność i obniża koszty produkcji masowej. Te czynniki wspólnie napędziły rozwój współczesnej elektroniki, czyniąc ją bardziej dostępną, wydajną i wszechstronną.
Od dziur do powierzchni: Kluczowe różnice między SMD a starszą technologią THT
Aby w pełni docenić innowacyjność technologii SMD, warto spojrzeć na jej poprzedniczkę – technologię THT. Zrozumienie, jak działał montaż przewlekany, pozwala dostrzec, dlaczego przejście na montaż powierzchniowy było tak istotnym krokiem w ewolucji elektroniki.
Montaż przewlekany (THT) – jak to działało kiedyś?
Przed erą SMD, dominującą metodą produkcji płytek drukowanych była technologia THT (Through-Hole Technology), czyli montaż przewlekany. W tym systemie komponenty elektroniczne posiadały długie, metalowe nóżki, które były przewlekane przez specjalnie wywiercone otwory w płytce PCB. Po przełożeniu nóżek na drugą stronę płytki, były one lutowane, tworząc połączenie elektryczne i mechaniczne. Była to solidna i sprawdzona metoda, która przez dziesięciolecia służyła do budowy niemal całej elektroniki, od telewizorów po komputery osobiste.
SMD vs THT: Porównanie rozmiaru, gęstości i szybkości produkcji
Różnice między tymi dwiema technologiami są fundamentalne i mają ogromny wpływ na właściwości gotowych urządzeń. Poniższa tabela w klarowny sposób przedstawia kluczowe aspekty, które odróżniają SMD od THT:
| Cecha | SMD (Surface Mount Device) | THT (Through-Hole Technology) |
|---|---|---|
| Sposób montażu | Bezpośrednio na powierzchni płytki PCB | Przewlekanie nóżek przez otwory w PCB |
| Rozmiar komponentów | Znacznie mniejsze, miniaturowe | Większe, często z długimi nóżkami |
| Gęstość upakowania | Bardzo wysoka, możliwość montażu po obu stronach płytki | Niższa, ograniczona przez otwory i rozmiar komponentów |
| Automatyzacja produkcji | Pełna automatyzacja za pomocą maszyn pick-and-place | Trudniejsza, często wymaga ręcznego wkładania komponentów |
| Szybkość produkcji | Bardzo wysoka, masowa produkcja | Niższa, bardziej czasochłonna |
Jak widać, technologia SMD wygrywa w większości kategorii, co tłumaczy jej dominację w nowoczesnej elektronice. Jak podaje portal Techbit, montaż SMD pozwala na znaczne zwiększenie gęstości upakowania elementów, co jest kluczowe dla miniaturyzacji.
Kiedy THT wciąż ma sens? Zastosowania, w których trwałość mechaniczna wygrywa
Mimo dominacji SMD, technologia THT nie zniknęła całkowicie i wciąż ma swoje nisze. Istnieją zastosowania, gdzie jej specyficzne cechy są wręcz pożądane. Przede wszystkim, THT jest preferowane tam, gdzie wymagana jest większa trwałość mechaniczna. Elementy przewlekane, z nóżkami przechodzącymi przez całą grubość płytki i lutowanymi po drugiej stronie, są znacznie bardziej odporne na wibracje, uderzenia i naprężenia mechaniczne. Dlatego często spotkamy je w złączach, wtyczkach, gniazdach USB czy elementach zasilających, które są często podłączane i odłączane.
Ponadto, THT sprawdza się lepiej w przypadku komponentów dużej mocy, które generują dużo ciepła. Większa powierzchnia styku nóżek z płytką oraz możliwość zastosowania większych obudów ułatwia odprowadzanie ciepła. Technologia THT jest również nadal popularna w prototypowaniu i projektach hobbystycznych, gdzie ręczny montaż jest znacznie łatwiejszy i nie wymaga specjalistycznego sprzętu do lutowania drobnych elementów SMD.
Serce nowoczesnego oświetlenia: Dlaczego diody LED to dziś głównie diody SMD?
Jeśli spojrzymy na rozwój oświetlenia w ostatnich latach, zauważymy jedną dominującą tendencję: wszechobecność diod LED. Ale co sprawiło, że technologia LED stała się tak efektywna, kompaktowa i wszechstronna? Odpowiedzią jest właśnie technologia SMD, która stanowi nierozerwalne ogniwo z nowoczesnym oświetleniem.
Jak technologia SMD zmieniła oblicze żarówek i taśm LED?
Dzięki diodom LED SMD, oświetlenie przeszło prawdziwą rewolucję. To właśnie one umożliwiły stworzenie mniejszych, bardziej elastycznych i znacznie wydajniejszych źródeł światła. Klasyczne żarówki LED, które dziś kupujemy, to w rzeczywistości obudowy wypełnione dziesiątkami, a nawet setkami miniaturowych diod SMD. To samo dotyczy popularnych taśm LED, gdzie diody SMD są montowane w regularnych odstępach, tworząc jednolitą linię światła. Panele LED, lampy sufitowe czy nawet oświetlenie samochodowe – wszędzie tam diody SMD stały się standardem, skutecznie wypierając starsze, przewlekane diody LED, które były większe i mniej elastyczne w zastosowaniu.
Lepsze odprowadzanie ciepła i szerszy kąt świecenia – przewaga diod SMD

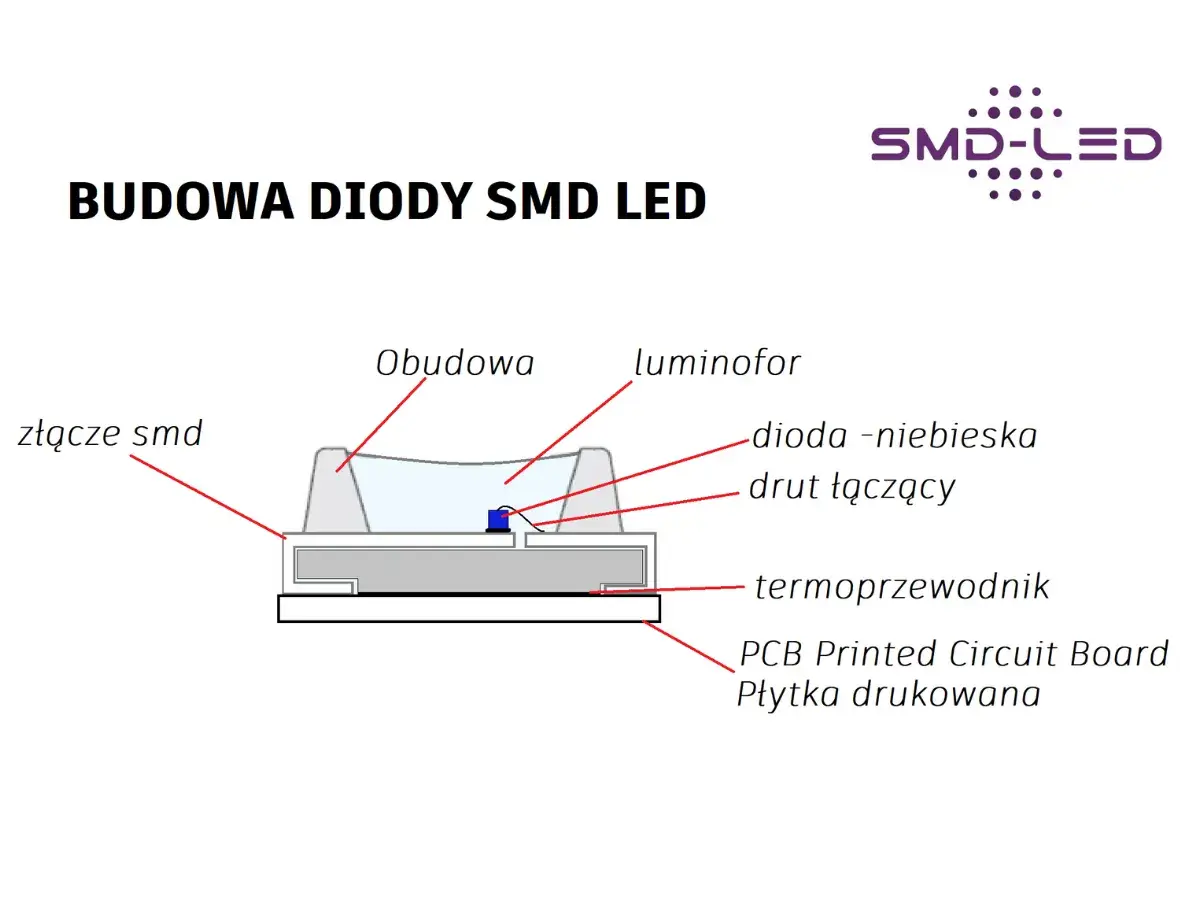

Popularność diod LED SMD w oświetleniu nie wynika jedynie z ich rozmiaru. Kluczowe są tu również ich właściwości użytkowe. Jedną z najważniejszych zalet jest lepsze odprowadzanie ciepła. Diody SMD są montowane bezpośrednio na powierzchni płytki, co ułatwia transfer ciepła do podłoża i radiatora. Skuteczne zarządzanie ciepłem jest absolutnie kluczowe dla żywotności diod LED – im niższa temperatura pracy, tym dłużej dioda będzie świecić z pełną mocą. Dzięki temu diody SMD są bardziej stabilne i mają dłuższą żywotność.
Kolejną istotną cechą jest szerszy kąt świecenia. Wiele diod SMD oferuje kąt rozsyłu światła wynoszący nawet 120-160 stopni. Oznacza to, że światło jest rozpraszane na większej powierzchni, co pozwala uzyskać bardziej równomierne i przyjemne dla oka oświetlenie, bez ostrych cieni czy punktowych źródeł światła.
Czy wszystkie diody LED to SMD? Krótkie spojrzenie na technologię COB
Chociaż diody SMD dominują w oświetleniu, nie wszystkie diody LED są klasycznymi diodami SMD w rozumieniu pojedynczego, hermetycznie zamkniętego komponentu. Warto wspomnieć o technologii COB (Chip-on-Board). W COB wiele chipów LED jest montowanych bezpośrednio na jednym podłożu, tworząc pojedyncze, bardzo mocne źródło światła. Całość jest następnie pokrywana warstwą luminoforu. COB również jest formą montażu powierzchniowego, ale różni się od typowych diod SMD tym, że nie jest to pojedynczy, prefabrykowany element, lecz zintegrowany moduł składający się z wielu surowych chipów LED. Technologia COB jest często stosowana tam, gdzie potrzebna jest bardzo duża jasność z jednego punktu, na przykład w reflektorach czy lampach przemysłowych, podczas gdy SMD króluje w zastosowaniach wymagających rozproszonego światła, takich jak taśmy czy panele.
Cyfry, które mają znaczenie: Jak czytać oznaczenia diod LED SMD (2835, 5050, 5730)?
Kiedy przeglądamy oferty taśm LED czy żarówek, często natykamy się na tajemniczo brzmiące kody, takie jak "SMD 2835" czy "SMD 5050". Te czterocyfrowe oznaczenia wcale nie są przypadkowe – niosą ze sobą bardzo ważne informacje o rozmiarze diody, a co za tym idzie, o jej mocy, strumieniu świetlnym i typowych zastosowaniach. Zrozumienie tych kodów pozwala świadomie wybrać odpowiednie oświetlenie do naszych potrzeb.
SMD 3528 i 5050: Klasyki, które wciąż można spotkać
Do jednych z pierwszych i wciąż popularnych diod SMD należą SMD 3528 oraz SMD 5050. Oznaczenie 3528 informuje nas, że dioda ma wymiary 3,5 mm na 2,8 mm. Była to jedna z pionierskich diod SMD, która zapoczątkowała erę miniaturyzacji w oświetleniu LED. Dziś często spotykamy ją w tańszych rozwiązaniach oświetleniowych, gdzie nie jest wymagana najwyższa moc.
Z kolei SMD 5050 to dioda o wymiarach 5,0 mm na 5,0 mm. Jej charakterystyczną cechą jest to, że często zawiera w sobie trzy mniejsze chipy LED. Dzięki temu diody 5050 są znacznie jaśniejsze od 3528 i często wykorzystuje się je do tworzenia diod RGB (Red, Green, Blue), gdzie każdy z trzech chipów emituje inny kolor, co pozwala na uzyskanie szerokiej palety barw.
SMD 2835: Nowoczesny standard wydajności i oszczędności
Współczesnym następcą diody 3528 jest SMD 2835. Jak wskazuje oznaczenie, jej wymiary to 2,8 mm na 3,5 mm. Mimo podobnych gabarytów, jest to konstrukcja znacznie nowocześniejsza i wydajniejsza. Diody 2835 charakteryzują się lepszym odprowadzaniem ciepła, co przekłada się na wyższą efektywność świetlną i dłuższą żywotność. Dzięki swojej wydajności i kompaktowym rozmiarom, 2835 stała się jednym z najpopularniejszych wyborów w wielu zastosowaniach oświetleniowych, od taśm LED po panele.
SMD 5630 i 5730: Kiedy potrzebujesz maksymalnej jasności?
Jeśli priorytetem jest maksymalna jasność przy zachowaniu niewielkich rozmiarów, warto zwrócić uwagę na diody SMD 5630 oraz SMD 5730. Są to jedne z najnowszych i najbardziej wydajnych diod dostępnych na rynku. Oferują one bardzo dużą moc świetlną, często znacznie przewyższającą diody 5050, przy zachowaniu niewielkich wymiarów (5,6 mm x 3,0 mm dla 5630 i 5,7 mm x 3,0 mm dla 5730). Dzięki temu idealnie nadają się do zastosowań, gdzie wymagane jest intensywne oświetlenie, na przykład w oświetleniu przemysłowym, handlowym czy w lampach wymagających dużej mocy.
Jak oznaczenie diody wpływa na jej moc i zastosowanie w oświetleniu?
Podsumowując, oznaczenie diody SMD jest kluczowym wskaźnikiem jej parametrów. Wymiary diody, odzwierciedlone w jej oznaczeniu, bezpośrednio korelują z jej mocą, strumieniem świetlnym i typowymi zastosowaniami. Zazwyczaj większe diody (jak 5050, 5630 czy 5730) oferują większą moc i jasność, co czyni je idealnymi do ogólnego oświetlenia lub tam, gdzie potrzebne jest intensywne światło. Mniejsze diody (jak 2835 czy 3528) są preferowane tam, gdzie liczy się kompaktowość, precyzja lub jako uzupełniające źródło światła. Wybór odpowiedniego typu diody SMD ma zatem fundamentalne znaczenie dla osiągnięcia zamierzonego efektu świetlnego i efektywności energetycznej.
Zalety i wady montażu powierzchniowego – czy technologia SMD jest idealna?
Jak każda technologia, również montaż powierzchniowy ma swoje mocne i słabe strony. Chociaż SMD zrewolucjonizowało elektronikę i stało się standardem, nie jest wolne od pewnych wyzwań. Przyjrzyjmy się bliżej obu stronom medalu, aby uzyskać pełen obraz.
Niepodważalne plusy: Miniaturyzacja, automatyzacja i niższe koszty produkcji
Zalety technologii SMD są tak liczne i znaczące, że trudno je przecenić. Przede wszystkim, jak już wspomniałam, to miniaturyzacja urządzeń elektronicznych. Bez SMD niemożliwe byłoby stworzenie tak cienkich smartfonów, tabletów czy inteligentnych zegarków, które dziś nosimy w kieszeniach i na nadgarstkach. Elementy są po prostu mniejsze, co pozwala na budowanie bardziej kompaktowych i estetycznych produktów.
Kolejnym ogromnym plusem jest możliwość pełnej automatyzacji procesu produkcji. Maszyny "pick-and-place" są w stanie montować tysiące komponentów na godzinę z niesamowitą precyzją. To przekłada się na znaczne obniżenie kosztów produkcji, zwłaszcza w przypadku masowej skali, oraz na zwiększoną efektywność i powtarzalność. Według portalu Techbit, automatyzacja jest jednym z kluczowych czynników, dla których SMD stało się tak popularne. Ponadto, technologia SMD pozwala na zwiększoną gęstość komponentów na płytce PCB, co oznacza, że na tej samej powierzchni można zmieścić więcej funkcjonalności. Warto również wspomnieć o lepszych właściwościach elektrycznych, wynikających z krótszych ścieżek i mniejszych indukcyjności, co jest ważne w szybkich układach cyfrowych.
Wyzwania technologii SMD: Dlaczego ręczna naprawa jest tak trudna?
Mimo tak wielu zalet, technologia SMD stawia również pewne wyzwania. Największym z nich jest trudność w ręcznym montażu i naprawie. Miniaturowe rozmiary komponentów sprawiają, że ich lutowanie bez specjalistycznego sprzętu jest praktycznie niemożliwe. Wymaga to precyzyjnych stacji lutowniczych z gorącym powietrzem, mikroskopów i bardzo stabilnych rąk. Dla przeciętnego użytkownika czy małego serwisu naprawa uszkodzonego elementu SMD jest często nieopłacalna lub wręcz niemożliwa do wykonania. To sprawia, że w przypadku awarii często wymienia się całą płytkę, zamiast naprawiać pojedynczy komponent.
Dodatkowo, elementy SMD są bardziej wrażliwe na uszkodzenia mechaniczne podczas serwisowania. Łatwo je zgubić, uszkodzić podczas demontażu czy montażu, a ich małe połączenia lutownicze mogą być delikatne. To wszystko sprawia, że choć produkcja masowa jest tania i efektywna, indywidualna naprawa staje się kosztowna i skomplikowana.
Gdzie na co dzień spotykasz technologię SMD? Zastosowania, o których mogłeś nie wiedzieć
Technologia SMD jest tak wszechobecna, że często nawet nie zdajemy sobie sprawy z jej obecności. Wpłynęła ona na kształt i funkcjonalność niemal każdego urządzenia elektronicznego, z którym mamy kontakt na co dzień. Pozwól, że pokażę Ci, jak głęboko SMD zakorzeniło się w naszym życiu.
Od smartfona w kieszeni po komputer w samochodzie
Najbardziej oczywistym przykładem zastosowania technologii SMD są smartfony, tablety i laptopy. To dzięki niej te urządzenia są tak cienkie, lekkie i jednocześnie potężne. Każdy milimetr kwadratowy płytki drukowanej w tych gadżetach jest wypełniony miniaturowymi komponentami SMD, które zapewniają ich zaawansowane funkcje. Bez SMD, nasze kieszenie byłyby znacznie cięższe, a laptopy przypominałyby cegły.
Ale to nie wszystko. Technologia SMD jest również sercem zaawansowanej elektroniki samochodowej. Od systemów infotainment, przez moduły sterujące silnikiem i bezpieczeństwem (ABS, ESP), po nowoczesne oświetlenie LED w reflektorach – wszędzie tam znajdziemy komponenty SMD. Umożliwiają one tworzenie niezawodnych, kompaktowych i odpornych na wibracje układów, które są kluczowe dla bezpieczeństwa i komfortu jazdy.Przeczytaj również: COB LED - Co to znaczy? Zrozum różnice i wybierz światło
Sprzęt AGD i RTV: Jak SMD wpłynęło na wygląd i funkcjonalność domowych urządzeń?
Również w naszych domach technologia SMD odegrała ogromną rolę. Spójrzmy na telewizory – dzięki SMD stały się one niezwykle cienkie i lekkie, a jednocześnie oferują coraz lepszą jakość obrazu i mnóstwo funkcji smart. Płytki sterujące w nowoczesnych telewizorach są gęsto upakowane elementami SMD, które zarządzają obrazem, dźwiękiem i łącznością.
Podobnie jest ze sprzętem AGD. Nowoczesne pralki, lodówki, zmywarki czy piekarniki są wyposażone w zaawansowane panele sterowania, wyświetlacze dotykowe i inteligentne funkcje. Wszystko to jest możliwe dzięki miniaturyzacji komponentów elektronicznych, którą zapewnia SMD. To właśnie ta technologia pozwoliła na stworzenie urządzeń, które są nie tylko bardziej estetyczne i kompaktowe, ale także bardziej energooszczędne i bogate w funkcje, znacząco podnosząc komfort naszego codziennego życia.
