Najprostsze sterowanie oświetleniem z czujnikiem ruchu opiera się na logicznym, dość prostym układzie: faza trafia do czujnika, a on podaje ją dalej na lampę po wykryciu ruchu. Poniżej pokazuję schemat połączeń, wyjaśniam oznaczenia zacisków i podpowiadam, jak uniknąć błędów, które najczęściej psują cały efekt. To praktyczny temat, bo przy instalacji 230 V liczy się nie tylko wygoda, ale też poprawność połączeń i bezpieczeństwo.
Najkrótsza droga do poprawnego podłączenia
- W większości instalacji faza trafia na L, neutralny na N, a wyjście z czujnika na lampę idzie z L' lub OUT.
- Przewód ochronny PE prowadzi się bezpośrednio do oprawy, a nie przez czujnik.
- Najpewniejszy w nowoczesnym oświetleniu jest zwykle czujnik 3-przewodowy; wersje 2-przewodowe bywają kapryśne przy LED-ach.
- Przed pracą odłącz zasilanie i sprawdź brak napięcia, bo to instalacja sieciowa 230 V.
- Po montażu ustaw czas świecenia i próg zmierzchu, zamiast zostawiać fabryczne ustawienia.
Jak działa ten układ i które przewody są potrzebne
W praktyce patrzę na to tak: czujnik ma dostać zasilanie, a lampa ma dostać tylko przełączaną fazę. Najczęściej spotkasz czujniki PIR, czyli pasywne czujniki podczerwieni, które reagują na zmianę promieniowania cieplnego w polu widzenia. Do samego podłączenia potrzebujesz zwykle trzech torów: zasilania fazowego, neutralnego i wyjścia na oprawę. Jeśli lampa ma metalową obudowę lub zacisk ochronny, przewód PE omija czujnik i trafia prosto do lampy.
| Zacisk / przewód | Funkcja | Typowy kolor w instalacji | Gdzie trafia |
|---|---|---|---|
| L | Faza zasilająca czujnik | Brązowy, czarny | Do wejścia zasilania sensora |
| N | Przewód neutralny | Niebieski | Równolegle do czujnika i lampy |
| L' / OUT | Faza po detekcji ruchu | Najczęściej brązowy lub czarny przewód wyjściowy | Z czujnika na lampę |
| PE | Przewód ochronny | Żółto-zielony | Bezpośrednio do oprawy lub obudowy |
Uwaga: kolory traktuję pomocniczo, bo w starszych instalacjach potrafią się nie zgadzać z normą. Jeśli nie masz pewności, kolor nie wystarcza do identyfikacji żył. Z mojego doświadczenia ten jeden błąd jest częstszy niż sama awaria czujnika.

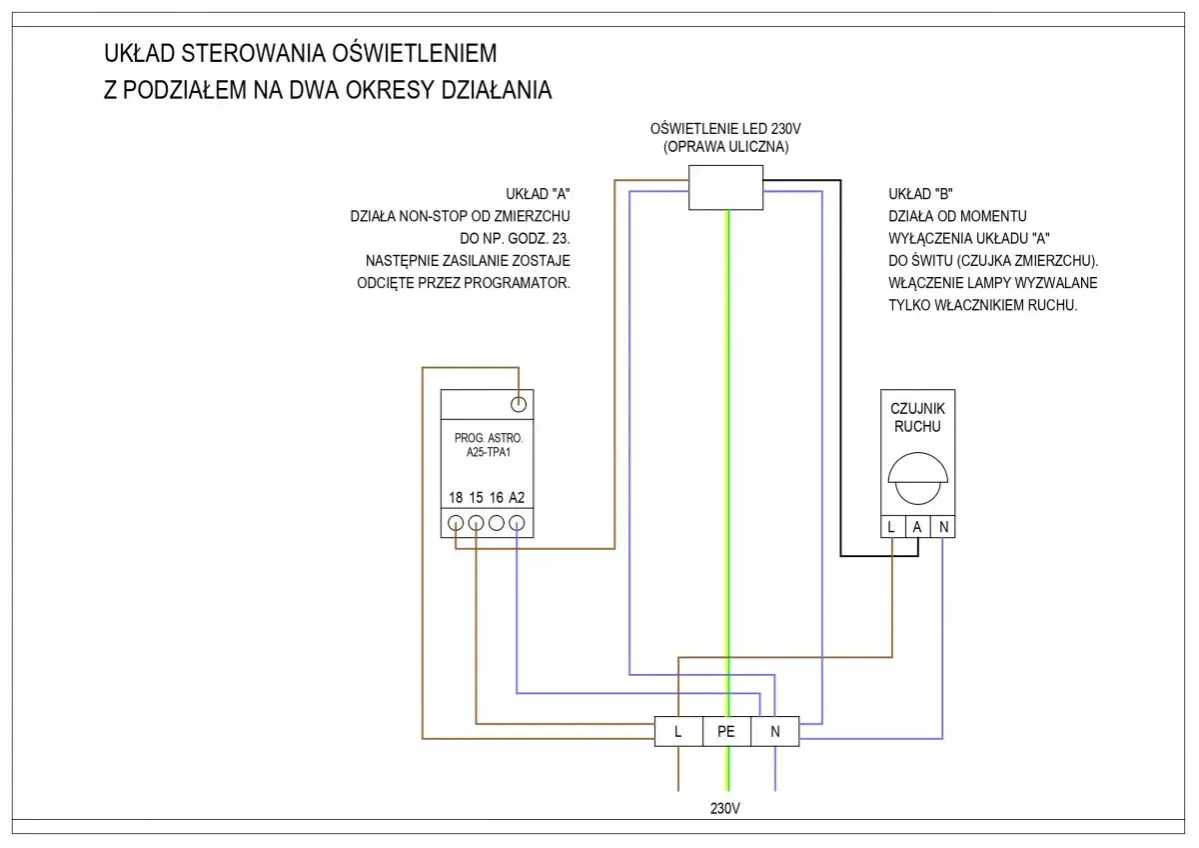

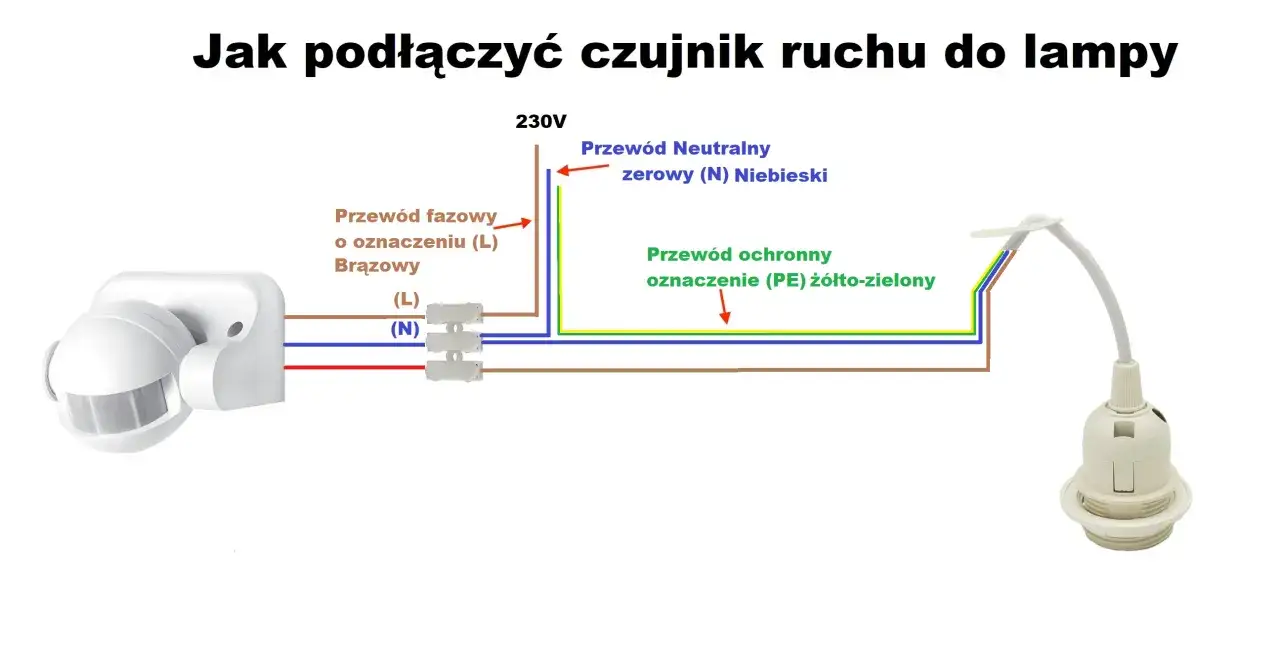

L ──> czujnik (L) ──> L' / OUT ──> lampa (L) N ───────────────────────────────> czujnik (N) i lampa (N) PE ───────────────────────────────> lampa / obudowa
Kiedy rozumiesz już, co robi każdy przewód, sam montaż staje się dużo prostszy. Następny krok to fizyczne podłączenie i sprawdzenie, czy układ działa bez fałszywych załączeń.
Najprostszy schemat połączeń krok po kroku
- Odłącz zasilanie w rozdzielnicy i potwierdź brak napięcia próbnikiem lub multimetrem. Przy 230 V nie ufam samemu wyłącznikowi.
- Doprowadź fazę z obwodu oświetleniowego do zacisku L czujnika.
- Podłącz neutralny do zacisku N w czujniku i do neutralnego zacisku lampy.
- Wyjście z czujnika oznaczone jako L', OUT lub podobnie połącz z fazą lampy.
- Przewód ochronny PE połącz bezpośrednio z oprawą, jeśli tego wymaga konstrukcja lampy.
- Ustaw parametry czujnika: czas świecenia, próg zmierzchu i ewentualnie czułość, a dopiero potem testuj działanie.
Jeśli w puszce nie masz przewodu neutralnego, sprawa nie jest do załatwienia „na skróty”. Wtedy trzeba sprawdzić, czy N da się doprowadzić z puszki rozgałęźnej, z oprawy albo z innego punktu obwodu. To właśnie brak neutralnego najczęściej odróżnia prosty montaż od pracy wymagającej przeróbki instalacji.
Który wariant instalacji wybrać
Nie każdy układ daje ten sam komfort użytkowania. Ja najczęściej wybieram wersję 3-przewodową, bo z LED-ami i nowoczesnymi oprawami działa najbardziej przewidywalnie. W starszych mieszkaniach albo przy prostym remoncie czasem jedyną opcją jest czujnik 2-przewodowy, ale wtedy trzeba liczyć się z ograniczeniami.
| Wariant | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Czujnik 3-przewodowy + osobna lampa | Nowa instalacja, wymiana lampy, oświetlenie LED | Najstabilniejsza praca, lepsza współpraca z LED, pełna regulacja | Wymaga doprowadzenia neutralnego |
| Czujnik 2-przewodowy | Gdy w punkcie montażu nie ma N | Łatwiejszy przy modernizacji bez kucia | Może powodować żarzenie lub migotanie LED, bywa mniej elastyczny |
| Oprawa z wbudowanym czujnikiem | Elewacja, taras, garaż, nowe oświetlenie zewnętrzne | Najmniej przewodów, szybki montaż, czysta estetyka | Mniejsza swoboda ustawienia i trudniejsza wymiana samego sensora |
| Czujnik z wejściem pomocniczym | Korytarz, schody, miejsce z ręcznym sterowaniem | Można dodać przycisk chwilowy i sterowanie manualne | Trzeba użyć modelu, który to obsługuje |
Jeśli masz dłuższy korytarz, podjazd albo kilka wejść do jednego obszaru, sensowne bywa spięcie kilku czujników do jednej lampy. To dobre rozwiązanie, ale tylko wtedy, gdy producent dopuszcza taki układ. W praktyce wolę sprawdzić to w instrukcji niż później szukać przyczyny dziwnego zachowania instalacji.
W trudniejszym otoczeniu, na przykład przy silnych zmianach temperatury, przy przeszklonych elewacjach albo tam, gdzie sensor łapie przypadkowe ruchy, czasem lepiej sprawdza się czujnik dualny PIR + MW. Dla zwykłej lampy przy wejściu klasyczny PIR zwykle wystarcza, a jest prostszy w ustawieniu.
Najczęstsze błędy, przez które lampa działa źle
- Zamiana neutralnego z wyjściem - lampa może świecić stale, czujnik nie będzie poprawnie resetował stanu albo układ zacznie zachowywać się losowo.
- Prowadzenie PE przez czujnik - przewód ochronny nie powinien przechodzić przez elektronikę sterującą; ma iść bezpośrednio do oprawy.
- Brak zapasu dla LED - przy bardzo małym obciążeniu niektóre czujniki powodują migotanie, żarzenie po wyłączeniu albo niestabilny start.
- Montaż naprzeciw źródeł ciepła - grzejniki, nawiewy, mocno nagrzane elementy i błyszczące powierzchnie potrafią wywoływać fałszywe detekcje.
- Zły kierunek detekcji - PIR najlepiej widzi ruch przecinający strefę, a nie powolne zbliżanie się wprost do czujki.
- Za krótki czas świecenia - jeśli lampa gaśnie po kilkunastu sekundach, użytkownik odbiera instalację jako wadliwą, choć problemem są tylko ustawienia.
W praktyce największe kłopoty nie wynikają z samego schematu, tylko z pośpiechu i zaufania do pierwszego lepszego połączenia. Dobrze zrobiona instalacja zaczyna się od poprawnych przewodów, a kończy na rozsądnym montażu w polu widzenia czujki.
Ustawienia i montaż, które robią największą różnicę
W wielu czujnikach znajdziesz trzy podstawowe nastawy: TIME czyli czas podtrzymania światła, LUX czyli próg natężenia oświetlenia oraz czasem SENS, czyli czułość. To właśnie te trzy pokrętła decydują, czy światło zachowuje się naturalnie, czy działa nerwowo. W praktyce ustawiam je zawsze po montażu, a nie „na oko” przed testem.
| Miejsce | Startowy czas świecenia | Próg LUX | Komunikat praktyczny |
|---|---|---|---|
| Wejście do domu / taras | 1-3 min | 10-50 lx | Światło ma zdążyć przeprowadzić do drzwi i nie gasnąć po jednym kroku |
| Korytarz / schody | 30 s-2 min | 50-150 lx | Najlepiej sprawdza się przy ruchu poprzecznym |
| Garaż / podjazd | 2-5 min | 20-100 lx | Ważny jest zapas czasu, bo ruch bywa przerywany |
| Pomieszczenie gospodarcze | 1-2 min | Max lub tryb wyłączony | Jeśli światło ma działać niezależnie od pory dnia, próg zmierzchu nie zawsze ma sens |
W wielu instrukcjach zakres opóźnienia bywa bardzo szeroki, od około 10 sekund do 30 minut, a próg zmierzchu potrafi sięgać od kilku do nawet 2000 lx. To pokazuje, jak duży wpływ mają ustawienia na finalny efekt. Z mojego doświadczenia najlepiej zacząć od środka skali, przetestować instalację przez jeden wieczór i dopiero potem skrócić lub wydłużyć czas.
Na zewnątrz czujnik montuję zwykle na wysokości około 2-2,5 m i nie kieruję go na grzejniki, nawiewy, ruchliwe ulice ani mocno nagrzane powierzchnie. Taki montaż daje bardziej przewidywalną pracę niż samo podkręcanie czułości. Kiedy to dobrze zgrasz, światło reaguje naturalnie, a nie przypadkowo.
Układ, który najrzadziej sprawia problemy
Jeśli instalacja pozwala, wybieram prosty wariant: czujnik PIR 3-przewodowy, lampa LED dopasowana do obciążenia sensora, faza przełączana tylko przez wyjście czujnika, a przewód ochronny prowadzony osobno. Taki zestaw daje najmniej niespodzianek, dobrze współpracuje z elewacją, tarasem i garażem, a przy właściwym ustawieniu TIME i LUX nie wymaga ciągłej korekty.
W praktyce największą różnicę robi nie sam model, ale poprawne miejsce montażu, sensowny zapas obciążenia i cierpliwe dostrojenie parametrów. To właśnie one decydują, czy oświetlenie działa komfortowo przez lata, czy zaczyna irytować po kilku dniach.
