Układ z czujnikiem ruchu i dodatkowym przełącznikiem daje wygodę, ale tylko wtedy, gdy od początku dobrze rozdzieli się zasilanie, tor lampy i tryb ręcznego sterowania. W praktyce podłączenie lampy z czujnikiem ruchu z wyłącznikiem sprowadza się do jednej decyzji: czy przełącznik ma tylko odcinać automatykę, czy też pozwalać na stałe włączenie światła. Poniżej rozkładam to na prosty schemat, kolejność prac, ustawienia sensora i błędy, które najczęściej psują cały efekt.
Najważniejsze w tym układzie to poprawny tor fazy, właściwy typ przełącznika i zgodność z instrukcją czujki
- Najczęściej czujnik potrzebuje przewodu fazowego L, neutralnego N i ochronnego PE, a lampa jest podłączona do wyjścia czujki.
- Zwykły przełącznik może tylko odcinać zasilanie całego układu albo, w odpowiednim schemacie, dawać tryb ręcznego obejścia.
- Jeśli chcesz mieć stałe światło niezależnie od ruchu, nie zgaduj na siłę układu, tylko dobierz schemat do konkretnego modelu sensora.
- Przy LED-ach sprawdź kompatybilność obciążenia, bo migotanie i fałszywe wyłączenia zwykle wynikają z niedopasowania elektroniki.
- Na zewnątrz liczy się nie tylko schemat, ale też wysokość montażu, szczelność oprawy i ustawienie czujki poza zasięgiem ciepła oraz wiatru.
Jak działa układ z czujnikiem i przełącznikiem
Najprościej mówiąc, czujnik ruchu jest pośrednikiem między zasilaniem a lampą. Gdy wykryje ruch, zamyka obwód na określony czas i podaje napięcie na oprawę. Przełącznik nie służy tu do „magicznego” sterowania lampą, tylko do zmiany sposobu pracy całego układu: może odciąć zasilanie czujki albo przełączyć instalację w tryb ręczny.

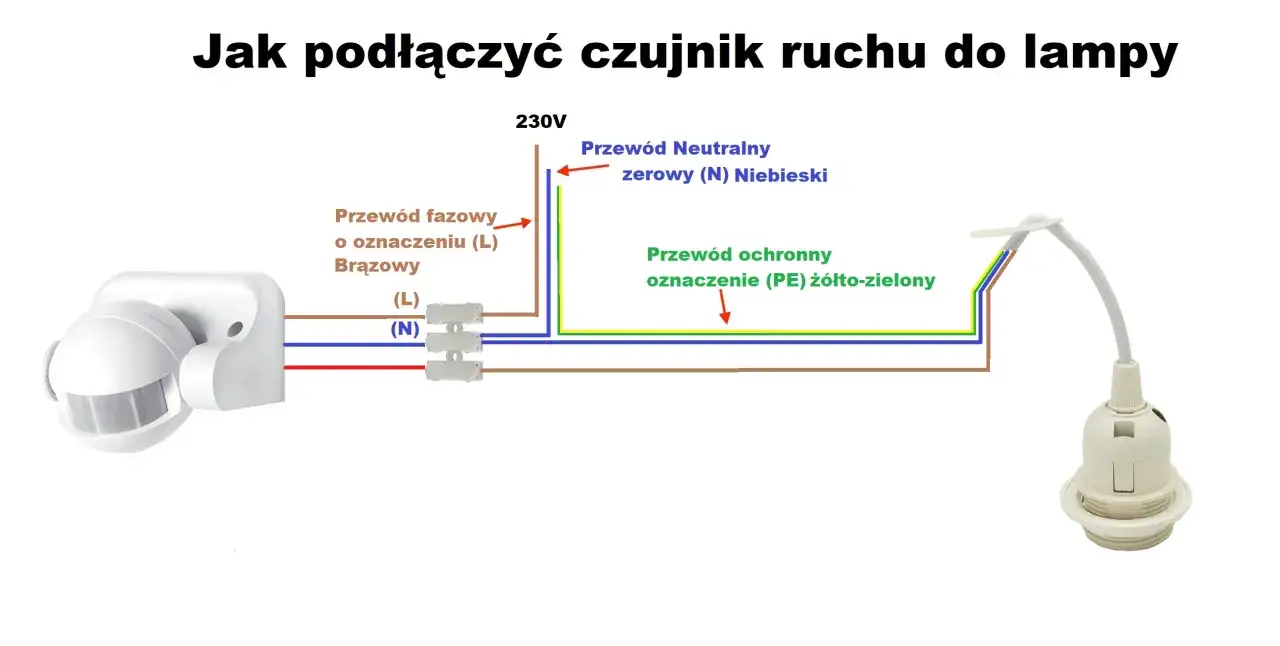

Ja przy takich instalacjach zawsze zaczynam od sprawdzenia, czy w puszce mam trzy podstawowe żyły: L, N i PE. L to faza, N to neutralny, a PE to ochronny. W wielu modelach sensor potrzebuje zasilania na L i N, a jego wyjście prowadzi już do lampy jako przewód fazowy sterowany ruchem. PE omija czujkę i trafia bezpośrednio do oprawy, jeśli jest potrzebny.
| Element | Rola w instalacji | Na co uważać |
|---|---|---|
| L | Doprowadza fazę do czujki i, zależnie od schematu, do przełącznika | Nie myl z neutralnym, bo to najczęstszy błąd przy amatorskim montażu |
| N | Zasila elektronikę czujnika i lampę | W wielu nowoczesnych czujkach jest wymagany, a bez niego układ nie ruszy |
| PE | Chroni metalową obudowę oprawy | Nie wolno go przerywać ani prowadzić przez czujnik |
| Wyjście czujki | Podaje fazę na lampę po wykryciu ruchu | To nie jest dodatkowe zasilanie, tylko sterowane wyjście |
| Przełącznik | Zmienia tryb pracy instalacji | Powinien pracować na fazie, a nie na neutralnym |
To rozróżnienie jest ważne, bo od niego zależy cały schemat. Jeśli przełącznik ma tylko „wyłączać automatykę”, instalacja będzie prosta. Jeśli ma dawać również stałe światło, wchodzimy już w układ obejścia albo przełączania trybu, a wtedy trzeba trzymać się konkretnego diagramu producenta. I właśnie ten drugi przypadek najczęściej budzi najwięcej pytań.
Który schemat wybrać w praktyce
W rzeczywistości spotykam trzy sensowne warianty. Każdy działa, ale każdy rozwiązuje trochę inny problem. Dlatego zanim kupisz dodatkowy przełącznik, odpowiedz sobie na jedno pytanie: chcesz tylko móc wyłączyć automatykę, czy chcesz przełączać lampę między trybem ręcznym a automatycznym?
| Wariant | Co daje | Minusy | Kiedy ma sens |
|---|---|---|---|
| Czujnik bez przełącznika | Najprostsza automatyka, bez ręcznej ingerencji | Brak trybu stałego świecenia | Wejście, podjazd, korytarz, schody |
| Przełącznik odcinający zasilanie czujki | Możesz całkiem wyłączyć automatykę | Nie daje klasycznego „światło zawsze włączone” | Gdy chcesz po prostu czasowo dezaktywować sensor |
| Układ z obejściem lub trybem ręcznym | Przełączasz między auto a stałym światłem | Wymaga właściwego schematu i często konkretnego modelu sensora | Taras, garaż, wejście do domu, gdzie wygoda ręcznego trybu naprawdę się przydaje |
Jeśli miałbym wskazać najpraktyczniejszy wariant, to do domu prywatnego wybrałbym układ z trybem ręcznym tylko wtedy, gdy faktycznie go potrzebujesz. W wielu miejscach wystarcza zwykły sensor i dobrze ustawiony czas świecenia. Przełącznik bywa przydatny, ale tylko wtedy, gdy nie komplikuje sprawy bardziej niż pomaga.
Tu pojawia się ważny niuans: nie każdy sensor obsługuje manual override. Niektóre modele mają osobne wejście lub dedykowany schemat pracy z przełącznikiem, inne nie. Dlatego jeśli chcesz układ „auto/ręcznie”, sprawdź w instrukcji, czy dany czujnik przewiduje taki tryb. W przeciwnym razie można skończyć z instalacją, która działa tylko częściowo albo zachowuje się nieprzewidywalnie.
To prowadzi wprost do samego montażu, bo przy takim układzie kolejność pracy ma znaczenie większe, niż wielu osobom się wydaje.
Jak podłączyć wszystko krok po kroku
Ja zawsze zaczynam od odłączenia zasilania na bezpieczniku i sprawdzenia próbnikiem, czy w przewodach rzeczywiście nie ma napięcia. To nie jest formalność. Przy instalacji 230 V jeden pośpiech potrafi zrujnować cały montaż, a czasem po prostu zrobić krzywdę.
- Wyłącz zasilanie obwodu i upewnij się, że przewody są martwe.
- Otwórz puszkę lub oprawę i rozpoznaj przewody: L, N oraz PE.
- Sprawdź instrukcję czujnika i znajdź zaciski zasilania oraz wyjścia na lampę.
- Podłącz fazę do wejścia czujki, neutralny do N, a ochronny bezpośrednio do oprawy.
- Wyjście sterowane z czujki połącz z fazą lampy.

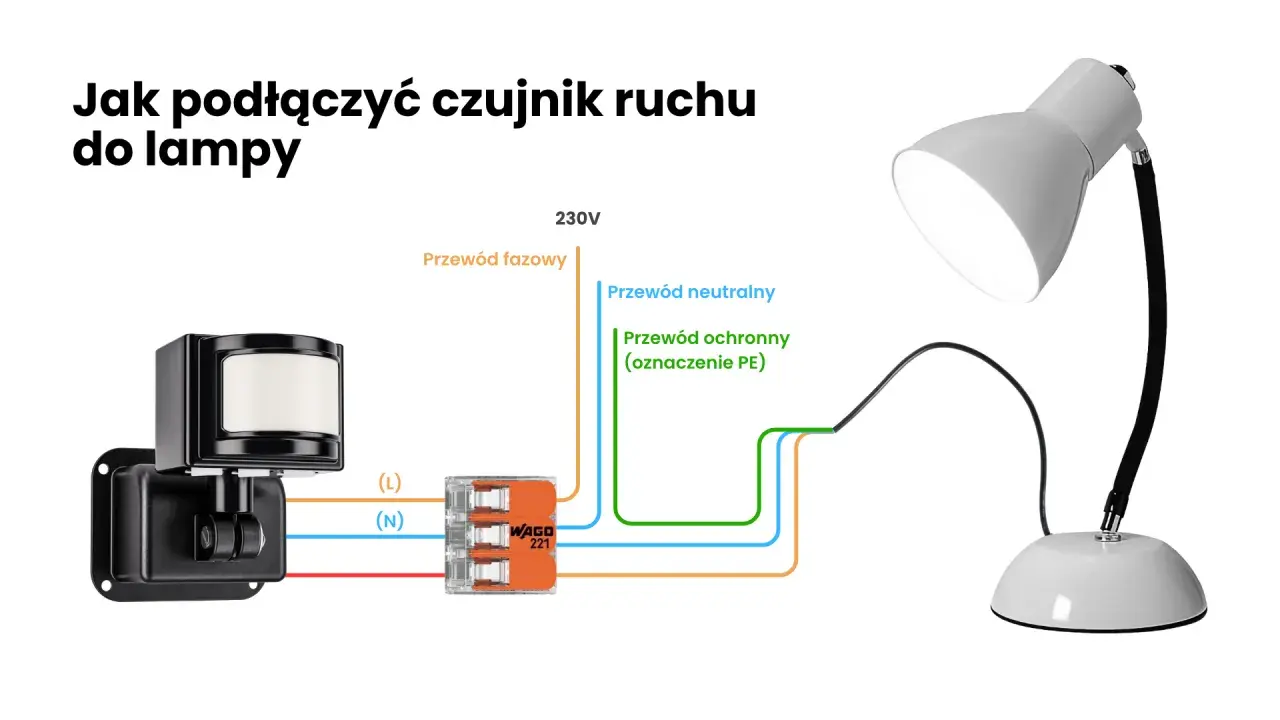

- Jeśli dodajesz przełącznik, włącz go zgodnie ze schematem producenta, zwykle w torze fazowym, a nie neutralnym.
- Zostaw połączenia w złączkach, sprawdź docisk zacisków i dopiero potem zamknij obudowę.
- Włącz zasilanie, odczekaj chwilę na rozruch czujki i przetestuj układ w kilku trybach.
W praktyce ważne są dwie rzeczy, które często się pomija. Po pierwsze, nie warto opierać się wyłącznie na kolorach przewodów w starszej instalacji, bo poprzednie prace mogły je pomieszać. Po drugie, nie zostawiaj połączeń „na skrętkę”. Złączki sprężynowe albo dobre zaciski robią tu ogromną różnicę, zwłaszcza gdy lampa pracuje na zewnątrz i instalacja dostaje wilgoć, wibracje oraz zmiany temperatury.
Przy montażu z dodatkowym przełącznikiem nie zgaduję też kolejności żył „na logikę”. Jeśli producent przewidział konkretny tor dla trybu ręcznego, trzymam się diagramu. Taki układ ma sens tylko wtedy, gdy przełącznik naprawdę zmienia zachowanie lampy, a nie przypadkiem odcina zasilanie w niekontrolowany sposób.
Po samym podłączeniu przychodzi jeszcze ustawienie czujki. I to jest etap, który potrafi uratować cały efekt albo całkiem go zepsuć.
Jak ustawić czujnik, żeby działał przewidywalnie
Dobrze podłączona czujka nadal może irytować, jeśli jest ustawiona zbyt agresywnie. Najczęściej problemem nie jest sama elektryka, tylko zasięg, czułość i czas podtrzymania światła. Ja zwykle ustawiam wszystko „na spokojnie”, a dopiero potem koryguję po testach wieczorem, kiedy warunki są zbliżone do docelowych.
- Wysokość montażu: większość czujek działa najlepiej mniej więcej na poziomie 1,6-2,4 m, ale zawsze sprawdź zakres z instrukcji konkretnego modelu.
- Czas świecenia: na schody i krótkie przejścia zwykle wystarcza 30-60 s, na wejście lub garaż częściej 1-3 min.
- Czułość: zaczynaj od niższego poziomu i zwiększaj tylko wtedy, gdy sensor nie widzi ruchu z docelowej odległości.
- Próg zmierzchu: ustaw tak, by lampa nie zapalała się w pełnym dniu, ale reagowała po zmroku bez zwłoki.
- Kierunek widzenia: nie kieruj czujki na ulicę, ogrzewanie, nawiew ani gałęzie, które porusza wiatr.
Jeżeli lampa jest na zewnątrz, zwracam też uwagę na szczelność całej oprawy. Sama czujka może mieć poprawne parametry, ale źle uszczelniona puszka albo kiepski dławik potrafią wprowadzić wilgoć do środka i po kilku tygodniach zaczyna się losowe miganie. W praktyce to właśnie takie drobiazgi najczęściej oddzielają dobry montaż od przeciętnego.
Po ustawieniu sensora pozostają jeszcze błędy, które widuję najczęściej. Ich lista jest krótka, ale bardzo konkretna.
Najczęstsze błędy przy takim montażu
Wiele problemów wraca w kółko. Nie dlatego, że układ jest skomplikowany, tylko dlatego, że kilka drobnych rzeczy robi ogromną różnicę. Gdy coś nie działa po montażu, prawie zawsze zaczynam od tych samych punktów.
- Przerwanie neutralnego zamiast fazy: przełącznik powinien sterować fazą, a nie N, bo inaczej układ może zachowywać się niebezpiecznie lub nielogicznie.
- Brak przewodu PE do metalowej oprawy: przy lampach metalowych to nie jest element opcjonalny.
- Źle dobrany sensor do LED: nie każdy model dobrze znosi małe obciążenie albo zasilacze impulsowe.
- Za bliskie sąsiedztwo źródła ciepła: czujka przy lampie, grzejniku albo nawiewie potrafi wykrywać ruch „z powietrza”.
- Za duża czułość: sensor łapie przechodniów za oknem, ruch gałęzi albo samochody odbijające światło.
- Zbyt krótki czas świecenia: na schodach i wejściu to męczące, bo lampa gaśnie, zanim dojdzie się do celu.
- Brak testu po zmroku: czujka może działać w dzień, a po godzinie 21 zachowywać się zupełnie inaczej.
Do tego dochodzi jeszcze jeden, mniej oczywisty problem: niektóre czujki mają kilkadziesiąt sekund rozruchu po podaniu zasilania. Jeśli testujesz układ od razu po włączeniu bezpiecznika, możesz uznać instalację za błędną, choć po prostu potrzebuje chwili na start. W takich sytuacjach zawsze daję jej moment na stabilizację, zanim zacznę szukać usterki.
Gdy te błędy są wyeliminowane, układ staje się naprawdę wygodny. I właśnie wtedy widać, czy przełącznik został dobrany dobrze, czy tylko dołożył zamieszania.
Co sprawdzić po montażu, żeby nie wracać do puszki
Po złożeniu instalacji robię krótki, ale konkretny test. Najpierw sprawdzam tryb automatyczny, potem przełącznik, a na końcu zachowanie lampy po kilku minutach bez ruchu. Jeśli wszystko ma działać sezon po sezonie, nie wystarczy samo „zapaliło się i świeci”.
- Sprawdź, czy lampa zapala się po ruchu w miejscu, które ma być objęte detekcją.
- Upewnij się, że gaśnie po czasie ustawionym na czujniku.
- Przełącz ręczny tryb, jeśli go przewidziano, i zobacz, czy rzeczywiście omija automatykę.
- Zweryfikuj, czy po wyłączeniu przełącznika sensor wraca do normalnej pracy.
- Po kilkunastu minutach obejdź instalację i upewnij się, że nic się nie grzeje, nie miga i nie brzęczy.
Ja zostawiam też w puszce odrobinę zapasu przewodu, zwykle około 10-15 cm, bo przy kolejnej wymianie czujki to oszczędza nerwy. Dobrze jest również opisać obwód w rozdzielni i zachować instrukcję sensora razem z notatką o ustawieniach czasu oraz czułości. To drobiazg, ale po roku nikt nie pamięta, dlaczego światło działało idealnie przy 45 sekundach, a nie przy 2 minutach.
Jeśli podejdziesz do tematu metodycznie, taki układ daje dużo wygody i nie wymaga kompromisu między automatyką a ręcznym sterowaniem. Najważniejsze jest jedno: nie mieszać ogólnego schematu z konkretnym modelem czujki, bo to instrukcja producenta zawsze wyznacza granice bezpiecznego montażu.
