Oświetlenie drogi projektuje się po to, żeby kierowca, pieszy i rowerzysta widzieli to samo odcinek po odcinku, a nie żeby na słupie wisiała po prostu mocniejsza lampa. To właśnie klasy oświetlenia dróg porządkują cały ten temat: wskazują, jakie parametry ma spełnić instalacja, gdzie liczy się luminancja jezdni, a gdzie natężenie światła, i jak nie przesadzić z mocą kosztem bezpieczeństwa. W dalszej części wyjaśniam, jak czytać te klasy, jak dobrać je do konkretnej sytuacji i które błędy najczęściej psują efekt w praktyce.
Najważniejsze rzeczy, które warto zapamiętać przed projektem
- Seria PN-EN 13201 nie opisuje tylko jednej normy, ale cały zestaw zasad: wybór klasy, wymagania, obliczenia, pomiary i efektywność energetyczną.
- Na drogach dla pojazdów najczęściej pracuje rodzina M, w strefach skrzyżowań i kolizji rodzina C, a na ciągach pieszych i rowerowych rodzina P lub HS.
- Nie sama moc oprawy decyduje o bezpieczeństwie, tylko też równomierność, olśnienie, geometria drogi i stan utrzymania instalacji.
- W praktyce wartości z normy są wartościami utrzymanymi, więc projekt trzeba liczyć z zapasem na starzenie i zabrudzenie.
- Przejścia dla pieszych, ronda i zjazdy często wymagają osobnego podejścia, a nie jednego ustawienia dla całego odcinka.
Jak działa seria PN-EN 13201
Ja patrzę na tę serię jak na komplet narzędzi do zaprojektowania bezpiecznego oświetlenia, a nie jak na jeden sztywny dokument. Według Polskiego Komitetu Normalizacyjnego seria obejmuje część 1 z wytycznymi doboru klas, część 2 z wymaganiami eksploatacyjnymi, część 3 z obliczeniami, część 4 z metodami pomiaru i część 5 z efektywnością energetyczną. To ważne, bo sama klasa nie mówi jeszcze wszystkiego: trzeba jeszcze policzyć instalację, sprawdzić ją po montażu i ocenić, czy nie jest energetycznie przewymiarowana.
Najpraktyczniejsza rzecz w tej serii jest taka, że normy nie każą projektować „na oko”. Dla jednych obszarów liczy się luminancja, czyli to, jak jasno widzi się nawierzchnię z perspektywy kierowcy. Dla innych ważniejsze jest natężenie oświetlenia, czyli ilość światła padająca na powierzchnię. Do tego dochodzi równomierność, ograniczenie olśnienia i fakt, że wymagania podaje się jako poziomy utrzymane, a nie jako efekt świeżej, idealnej oprawy z katalogu.
Właśnie dlatego dobra klasyfikacja jest punktem startu, a nie dodatkiem do projektu. Kiedy to rozumiesz, dużo łatwiej odróżnić drogę szybkiego ruchu od skrzyżowania, a chodnik od miejsca, w którym trzeba rozpoznać twarz pieszego albo przeszkodę. Na tym tle najczytelniej widać różnice między rodzinami klas.
Która rodzina klas pasuje do jakiej drogi
W praktyce najczęściej spotykam się z rodzinami M, C i P, a w obszarach pieszych i specjalnych także z HS, SC i EV. Najprościej myśleć o tym tak: M obsługuje ruch pojazdów, C zabezpiecza strefy konfliktowe, P dotyczy pieszych i rowerzystów, a klasy dodatkowe pomagają tam, gdzie zwykłe oświetlenie jezdni już nie wystarcza.
| Rodzina | Gdzie się sprawdza | Na czym opiera się ocena | Co to znaczy w praktyce |
|---|---|---|---|
| M | Drogi dla pojazdów o średnich i wyższych prędkościach | Luminancja jezdni, równomierność, olśnienie | Kierowca musi widzieć tor jazdy, przeszkody i oznakowanie bez zmęczenia wzroku |
| C | Skrzyżowania, ronda, parkingi, miejsca przecięcia strumieni ruchu | Natężenie oświetlenia i równomierność | Liczy się czytelność sytuacji, a nie tylko jasna nawierzchnia |
| P | Chodniki, drogi dla pieszych i rowerów, strefy piesze | Natężenie na poziomie powierzchni | Ważne są komfort, orientacja i bezpieczne mijanie się użytkowników |
| HS | Ciągi pieszo-rowerowe i inne obszary, gdzie ważne jest rozpoznawanie otoczenia | Oświetlenie hemisferyczne | Pomaga lepiej odczytać sylwetki, kierunek ruchu i przestrzeń wokół |
| SC | Miejsca, gdzie trzeba rozpoznać twarz lub obiekt, także w obszarach podwyższonego ryzyka | Natężenie półcylindryczne | Przydaje się tam, gdzie sama jasność podłoża nie wystarcza do oceny sytuacji |
| EV | Strefy z istotnymi elementami pionowymi, np. węzły, punkty kontrolne, przejścia | Pionowe natężenie oświetlenia | Pomaga widzieć znaki, twarze i obiekty ustawione pionowo |
Warto też odróżnić klasy drogi od klas opraw. Klasy G nie opisują już samej trasy, tylko rozsył światła oprawy i kontrolę olśnienia. To ważny detal, bo można dobrać poprawną klasę drogową, a potem zepsuć efekt oprawą, która świeci za szeroko, za wysoko albo po prostu zbyt agresywnie dla wzroku użytkownika. Gdy mówimy o bezpieczeństwie, ten szczegół ma duże znaczenie.
Na skrzyżowaniach i przy przejściach dla pieszych ten podział jest szczególnie widoczny, bo jeden odcinek może wymagać kilku różnych podejść. I właśnie dlatego dobór klasy trzeba zaczynać od analizy ruchu, a nie od wyboru katalogowej oprawy.
Jak dobrać klasę bez przewymiarowania instalacji
Ja zaczynam od pytania, kto faktycznie korzysta z odcinka po zmroku i jak się po nim porusza. Dopiero potem patrzę na oprawy. To prostsze niż brzmi, a jednocześnie chroni przed jednym z najczęstszych błędów: kupowaniem zbyt mocnego rozwiązania tylko dlatego, że „na pewno będzie bezpieczniejsze”.
- Określ dominujący ruch: pojazdy, piesi, rowerzyści czy strefa mieszana.
- Sprawdź geometrię drogi: szerokość jezdni, liczbę pasów, łuki, skrzyżowania, wjazdy, zatoki i przystanki.
- Oceń prędkość i natężenie ruchu, bo to one mocno wpływają na wybór rodziny klas.
- Wypisz miejsca szczególne: przejścia dla pieszych, przejazdy rowerowe, parkingi, strefy dostaw, węzły komunikacyjne.
- Sprawdź, czy w otoczeniu ważna jest identyfikacja twarzy, obiektów albo pionowych elementów.
- Uwzględnij współczynnik utrzymania, czyli spadek skuteczności w czasie przez zabrudzenie i starzenie źródeł.
- Zweryfikuj obliczenia w programie fotometrycznym i nie kończ projektu bez porównania wariantów.
W praktyce często wychodzi, że jeden odcinek nie powinien mieć jednej, „uniwersalnej” klasy. Inne wymagania ma dojazd do osiedla, inne rondo, inne przejście przez główną ulicę, a jeszcze inne droga rowerowa biegnąca obok jezdni. Tu właśnie norma porządkuje projekt, zamiast go komplikować.
Jeśli mam jedną rzecz podkreślić, to tę: lokalna polityka oświetleniowa i wymagania zarządcy potrafią zawęzić pole wyboru. Norma daje ramy, ale projekt musi jeszcze pasować do realnego układu terenu i sposobu użytkowania drogi.
Dlaczego bezpieczeństwo zależy od równomierności i olśnienia
Największy błąd, jaki widzę, to mylenie dużej jasności z dobrym oświetleniem. Droga może być „mocno doświetlona”, a jednocześnie męczyć wzrok, tworzyć ciemne plamy i gorzej pokazywać przeszkody niż instalacja o niższej mocy, ale lepiej rozłożonym świetle. Dlatego przy projektowaniu nie patrzę wyłącznie na waty, tylko na to, jak światło pracuje w przestrzeni.
- Luminancja mówi, jak jasno kierowca widzi nawierzchnię po odbiciu światła.
- Natężenie oświetlenia mówi, ile światła pada na powierzchnię i jest kluczowe w strefach pieszych oraz konfliktowych.
- Równomierność ogranicza efekt „łat światła” i „dziur” w ciemności.
- Olśnienie pojawia się, gdy oprawa świeci zbyt agresywnie w oczy lub źle rozkłada strumień.

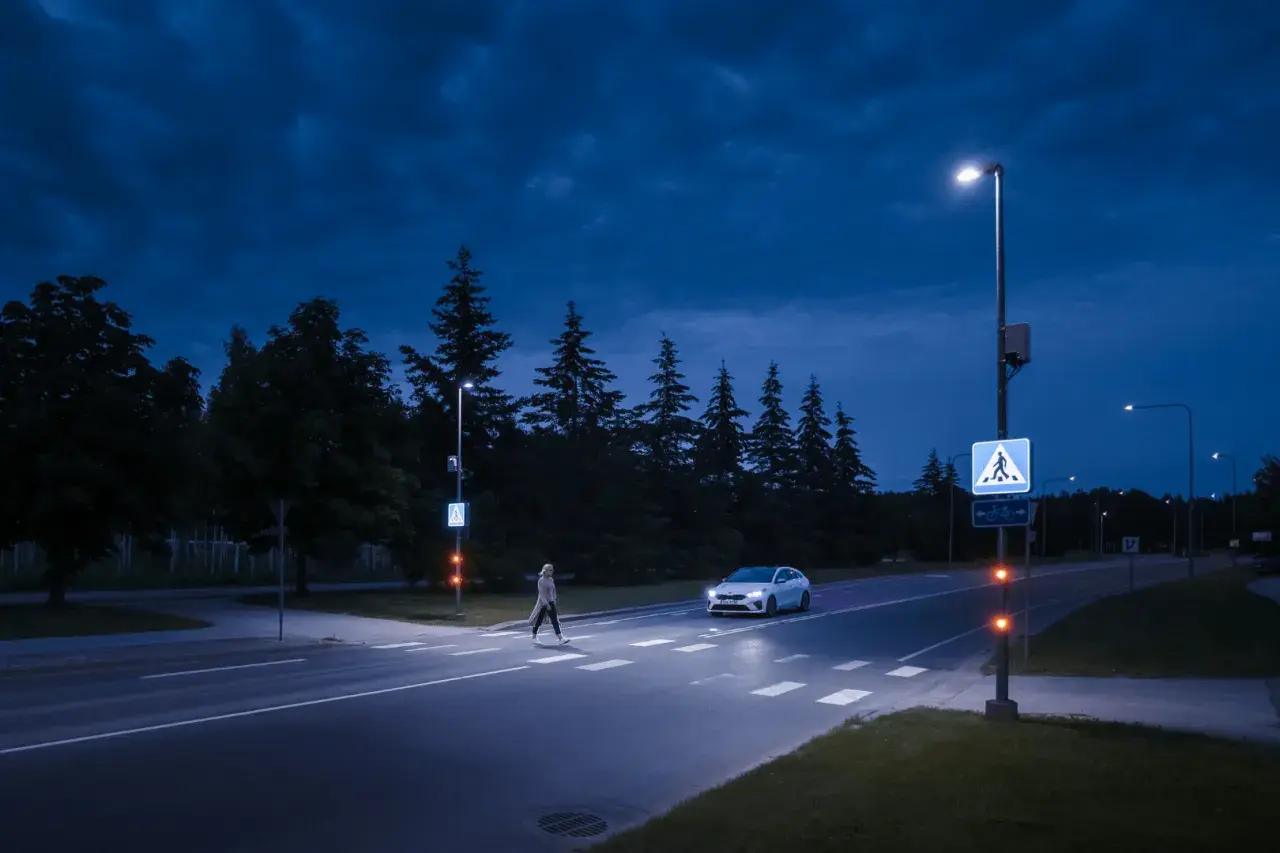

Jak wskazuje GDDKiA w wytycznych dla przejść dla pieszych, takie miejsca trzeba traktować jako odrębny problem projektowy. To dobre przypomnienie, że samo ustawienie słupów po obu stronach jezdni nie gwarantuje jeszcze, że pieszy będzie czytelny dla kierowcy z odpowiedniej odległości. Czasem decyduje kontrast tła, czasem kierunek padania światła, a czasem po prostu to, że okolica była liczona jak zwykła jezdnia, choć zwykłą jezdnią nie jest.
Jeżeli w projekcie pojawiają się klasy G, to właśnie po to, żeby ograniczyć olśnienie i nadmierny rozsył światła poza potrzebny obszar. Ten element jest ważny nie tylko dla komfortu, ale też dla otoczenia drogi. Zbyt szerokie świecenie nie poprawia bezpieczeństwa, a często je pogarsza.
Jak ograniczyć zużycie energii bez psucia efektu
Ja traktuję oszczędność energii jako drugi krok, po bezpieczeństwie i zgodności z normą. W części energetycznej serii PN-EN 13201 liczy się wskaźnik gęstości mocy oraz roczne zużycie energii. To dobre narzędzie do porównywania wariantów, bo dwa projekty mogą dawać podobny efekt wizualny, a zużywać zupełnie inną ilość energii.
| Co pomaga oszczędzać energię | Dlaczego działa | Na co uważać |
|---|---|---|
| Dobrze dobrana optyka LED | Światło trafia tam, gdzie naprawdę jest potrzebne | Zbyt szeroki rozsył zwiększa straty i olśnienie |
| Właściwy rozstaw i wysokość słupów | Poprawia równomierność bez dokładania zbędnej mocy | Za duże odstępy tworzą ciemne strefy |
| Ściemnianie nocne | Obniża pobór energii przy mniejszym ruchu | Nie wolno zejść poniżej wymaganych poziomów utrzymanych |
| Dobry współczynnik utrzymania | Projekt uwzględnia realny spadek parametrów w czasie | Bez tego instalacja po kilku latach może nie spełniać wymagań |
| Strefowe sterowanie | Różne odcinki pracują według różnych potrzeb | Nie każdy fragment drogi nadaje się do redukcji w tym samym stopniu |
Najbardziej lubię rozwiązania, które łączą rozsądne ściemnianie z dobrą fotometrią. Samo obniżenie mocy nie rozwiązuje problemu, jeśli oprawa od początku świeci źle. Z kolei dobrze zaprojektowana instalacja LED potrafi dać jednocześnie lepszą widoczność i niższe rachunki, ale tylko wtedy, gdy nie pomija się obliczeń i odbioru.
W praktyce warto też patrzeć na koszty utrzymania, a nie tylko na cenę oprawy. Jeśli oszczędność energii wymaga bardzo częstych korekt, trudniejszego serwisu albo szybkiej degradacji efektu świetlnego, końcowy bilans bywa słabszy niż w prostszym projekcie.
Najczęstsze błędy, które psują dobry projekt
W projektach oświetlenia ulicznego powtarza się kilka błędów tak często, że można je uznać za klasykę. Zwykle nie wynikają ze złej woli, tylko z tego, że ktoś próbuje skrócić proces i pomija etap analizy.
- Dobór oprawy według mocy, a nie według klasy i fotometrii.
- Jedna klasa dla całego odcinka, mimo że są tam skrzyżowania, zjazdy i przejścia.
- Brak uwzględnienia rodzaju nawierzchni, która mocno wpływa na odbicie światła.
- Ignorowanie olśnienia, bo „mocniejsze światło” wydaje się z góry lepsze.
- Liczenie projektu bez współczynnika utrzymania.
- Brak pomiarów odbiorczych zgodnych z normą.
- Przenoszenie tej samej oprawy na każdy odcinek bez sprawdzenia kąta świecenia i rozstawu.
Najbardziej zdradliwy jest chyba pierwszy błąd. Wysoka moc nie oznacza jeszcze dobrej widoczności, a czasem daje dokładnie odwrotny efekt: więcej olśnienia, więcej światła poza jezdnią i gorszy komfort dla wszystkich użytkowników. Drugim częstym skrótem jest założenie, że skoro instalacja świeci równo na wizualizacji, to automatycznie będzie dobra w terenie. Bez pomiaru i bez odniesienia do normy to tylko życzenie, nie wynik.
Jeżeli chcesz naprawdę dobrze zamknąć temat, trzeba połączyć dobór klasy, obliczenia, montaż i kontrolę powykonawczą. Dopiero ten zestaw daje instalację, która nie tylko wygląda nowocześnie, ale też działa bezpiecznie przez lata.
Co sprawdzam przed zamknięciem projektu oświetlenia drogi
Na końcu projektu zawsze wracam do krótkiej listy kontrolnej. To zwykle oszczędza najwięcej nerwów, bo szybko wychwytuje rozjazd między założeniami a tym, co faktycznie ma stanąć w terenie.
- Czy rodzina klas pasuje do realnego sposobu użytkowania drogi?
- Czy obliczenia uwzględniają stan utrzymany, a nie tylko nową oprawę?
- Czy przejścia dla pieszych, ronda, zjazdy i przejazdy rowerowe zostały przeanalizowane osobno?
- Czy ograniczono olśnienie i nie świeci się bez potrzeby w otoczenie?
- Czy projekt ma potwierdzenie w obliczeniach i później w pomiarach odbiorczych?
Jeśli te punkty są domknięte, projekt zwykle broni się zarówno technicznie, jak i użytkowo. I właśnie o to chodzi w dobrym oświetleniu drogowym: żeby było czytelne dla człowieka, zgodne z normą, a przy tym rozsądne energetycznie. Taki układ daje najwięcej bezpieczeństwa i najmniej problemów w eksploatacji.
