W dobrze zaprojektowanej łazience nie chodzi tylko o układ płytek i wybór armatury. Najpierw trzeba rozdzielić część mokrą, półsuchą i techniczną, a potem dobrać instalację tak, żeby światło, gniazda i urządzenia nie znalazły się zbyt blisko wody. W praktyce właśnie od tego zależy, czy łazienka będzie wygodna, bezpieczna i zgodna z normami.
W tym tekście pokazuję, jak czytać strefy ochronne, co wolno montować w pobliżu wanny i prysznica oraz które zabezpieczenia mają realne znaczenie przy remoncie albo projekcie od zera.
Najważniejsze zasady bezpieczeństwa, które warto znać od razu
- Najbardziej newralgiczna jest strefa 0 wewnątrz wanny lub brodzika, gdzie obowiązuje tylko bardzo niskie napięcie ochronne i wysoka szczelność IPX7.
- W strefie 1 i 2 dobiera się osprzęt o odpowiednim stopniu ochrony, zwykle IPX4, a standardowych gniazd 230 V nie planuje się w tych obszarach.
- Przy prysznicu walk-in granice wyznacza się inaczej niż przy wannie, więc nie warto projektować instalacji „na oko”.
- Wyłącznik różnicowoprądowy 30 mA jest ważny, ale nie zastępuje poprawnego podziału stref i właściwego doboru opraw.
- Najlepsze efekty daje połączenie: dobrych stref, właściwego IP, przemyślanego oświetlenia i sprawdzenia instalacji przed zamknięciem ścian.
Dlaczego podział łazienki na strefy naprawdę ma znaczenie
Patrząc na łazienkę, ja zawsze widzę dwa równoległe porządki. Pierwszy jest funkcjonalny: gdzie kąpiel, gdzie umywalka, gdzie pralka, gdzie miejsce na ręczniki i kosmetyki. Drugi jest ochronny: które miejsca są stale narażone na bryzgi, zachlapanie i kondensację pary, a więc wymagają ograniczeń dla instalacji elektrycznej.
To rozróżnienie ma bardzo praktyczny sens. W strefie kąpielowej łatwo o bezpośredni kontakt wody z urządzeniem, przy umywalce częściej pojawiają się rozchlapania, a w części technicznej liczy się już ergonomia, ale też dostęp serwisowy i odpowiednie zabezpieczenia obwodów. Jeśli te warstwy zostaną pomieszane, potem najczęściej kończy się to przesuwaniem gniazd, zmianą opraw albo nerwową poprawką po odbiorze.
- Strefa mokra to obszar prysznica lub wanny, więc tutaj priorytetem jest szczelność i ograniczenie osprzętu do minimum.
- Strefa umywalkowa wymaga dobrego światła, ale też rozsądnego odsunięcia źródeł zasilania od wody.
- Strefa techniczna obejmuje pralkę, grzejnik, szafki z ładowarkami czy ewentualny schowek na sprzęt i właśnie tu najłatwiej „przecenić” dostępne metry.
W praktyce dobrze zaplanowana łazienka zaczyna się nie od koloru fug, tylko od mapy ryzyka. Kiedy ta mapa jest jasna, można bezpiecznie przejść do samego podziału ochronnego.

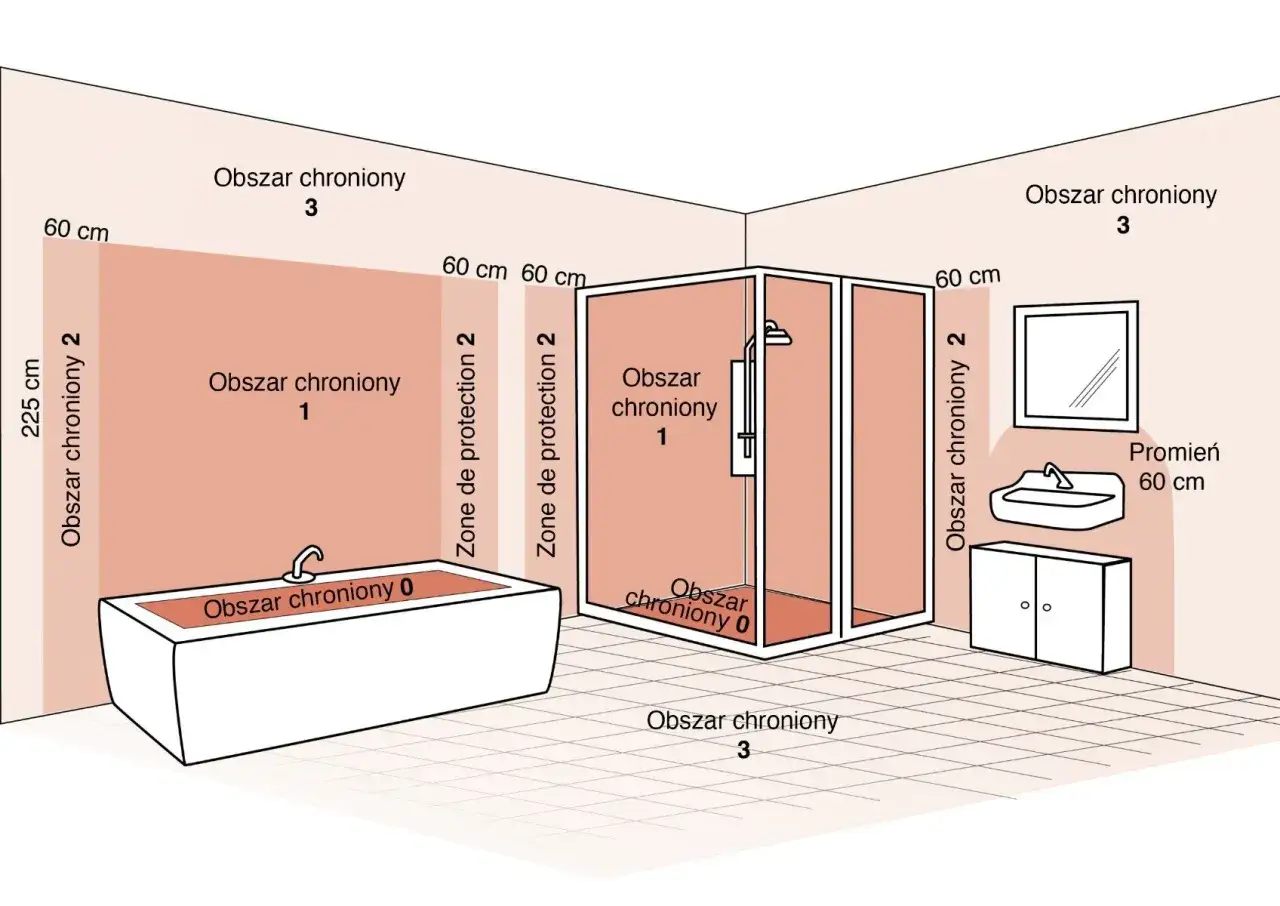

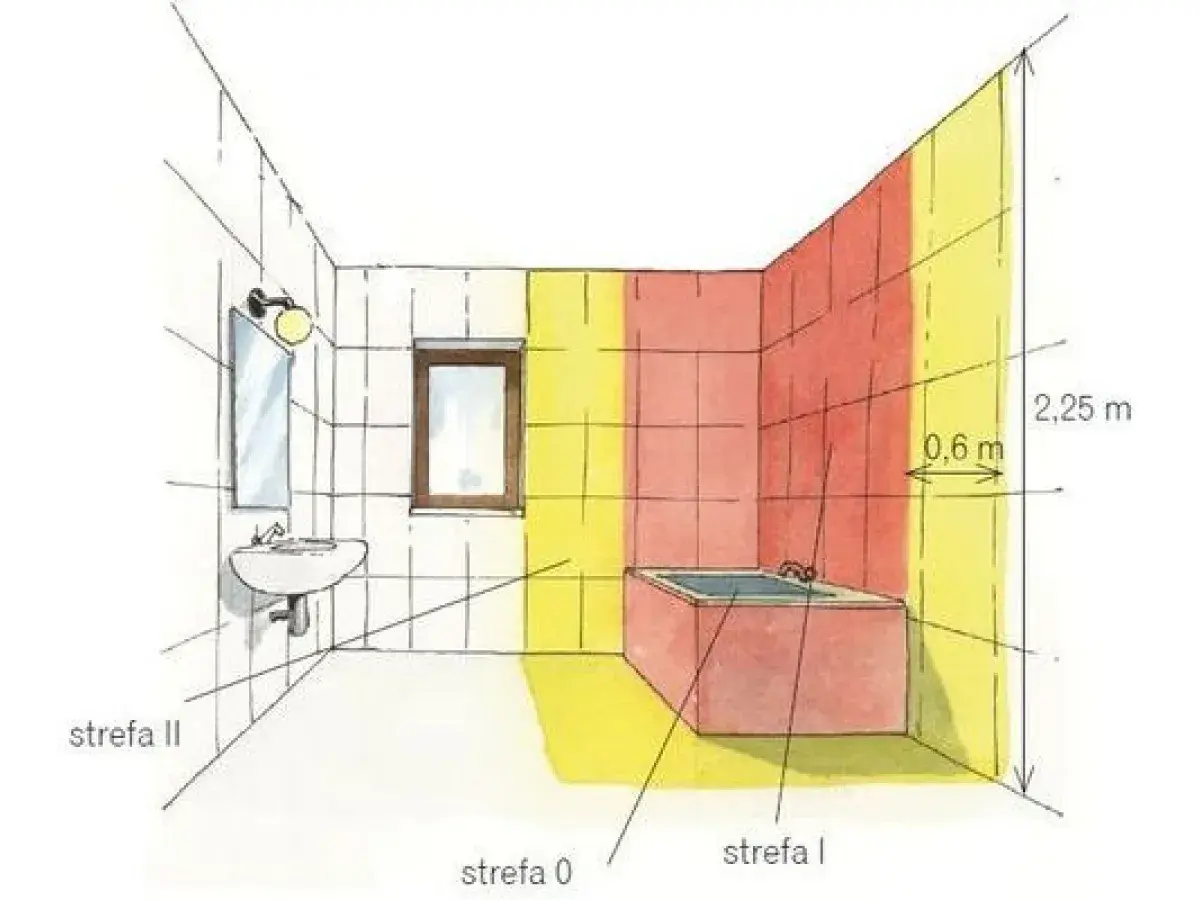

Jak czytać strefy 0, 1 i 2 w praktyce
W aktualnym podejściu normowym najważniejsze są trzy strefy ochronne. Ich granice zależą od tego, czy w łazience jest wanna, brodzik, czy prysznic bezprogowy. Największy błąd widzę wtedy, gdy ktoś bierze „uniwersalny” schemat z internetu i przenosi go 1:1 do własnego projektu. To nie działa, bo kilka centymetrów różnicy potrafi zmienić dopuszczalny osprzęt.
| Strefa | Gdzie wypada | Co z niej wynika |
|---|---|---|
| 0 | Wnętrze wanny lub brodzika; przy prysznicu bez brodzika najbliższa strefa natrysku, zwykle do ok. 10 cm nad podłogą | Tylko bardzo niskie napięcie ochronne, zwykle do 12 V AC lub 30 V DC, oraz osprzęt o szczelności co najmniej IPX7. |
| 1 | Przestrzeń nad strefą 0 do wysokości 2,25 m; przy walk-in często do 120 cm od stałego punktu wypływu wody | Dopuszczane są tylko urządzenia przewidziane do takiego miejsca, najczęściej na stałe, z ochroną co najmniej IPX4. |
| 2 | Pas 60 cm poza strefą 1, do wysokości 2,25 m; przy walk-in nie zawsze wyznacza się odrębną strefę 2 | To nadal obszar podwyższonego ryzyka. Standardowe gniazda 230 V zostawiam poza strefami ochronnymi. |
Przy klasycznej wannie i brodziku granice są dość czytelne. Przy prysznicu walk-in robi się trudniej, bo zamiast jednego prostego prostokąta dochodzi realny zasięg rozprysku i punkt wypływu wody. Właśnie dlatego przy bezprogowym natrysku zawsze sprawdzam układ na rzucie, a nie tylko „na oko” w salonie łazienek.
Kiedy granice są jasne, można już dobrać konkretne urządzenia i osprzęt bez zgadywania.
Co można montować, a czego nie warto nawet próbować
W łazience nie chodzi o to, żeby „upchnąć” wszystko, co potrzebne, ale o to, żeby dobrać właściwe urządzenia do właściwego miejsca. W strefach ochronnych najlepiej sprawdzają się rozwiązania projektowane specjalnie do wilgoci: szczelne oprawy, osprzęt o podwyższonym IP i urządzenia montowane na stałe. Zwykły, dekoracyjny element często wygląda dobrze tylko do pierwszego kontaktu z parą.
| Element | Gdzie planować | Praktyczna uwaga |
|---|---|---|
| Oprawa LED | Poza strefami albo w strefie 1/2, jeśli producent to dopuszcza | W strefie mokrej najlepiej działa oprawa szczelna, a zasilacz warto ukryć poza miejscem narażonym na wodę. |
| Oświetlenie lustra | Zazwyczaj poza strefą bezpośredniego kontaktu z wodą | Liczy się nie tylko IP, ale też komfort światła. Przy lustrze najczęściej lepiej sprawdza się światło rozproszone niż jeden mocny punkt. |
| Wentylator | Najczęściej poza strefą 0, a w strefie 1/2 tylko jako model do tego przeznaczony | W łazience wentylacja jest tak samo ważna jak światło. Bez niej nawet dobra instalacja szybciej się zużywa. |
| Podgrzewacz wody | Na stałe, jeśli przewiduje to norma i instrukcja producenta | To dobry przykład urządzenia, które może być dopuszczone bliżej strefy mokrej, ale tylko wtedy, gdy projekt jest zrobiony bardzo świadomie. |
| Pralka | Poza wszystkimi strefami ochronnymi | W małej łazience to bywa najtrudniejsze do uzyskania, dlatego układ warto ustalić przed zabudową i wykończeniem ścian. |
| Gniazdo 230 V | Poza strefami ochronnymi | Najrozsądniej planować je w suchszej części pomieszczenia, z zapasem od kabiny prysznicowej i z bryzgoszczelnym osprzętem. |
W praktyce największy sens ma zasada prosta, ale skuteczna: jeśli urządzenie ma styczność z wodą tylko „czasami”, nadal nie powinno trafiać do strefy, w której woda jest codziennością. To samo dotyczy osprzętu sterującego. Włącznik światła, zwykłe gniazdo czy ładowarka do szczoteczki wyglądają niewinnie, ale w złym miejscu robią się problemem już po pierwszej, intensywniejszej kąpieli.
Na tym etapie wchodzi do gry nie tylko sam sprzęt, ale też sposób jego zabezpieczenia.
Jakie zabezpieczenia naprawdę robią różnicę
Największą różnicę w łazience robią trzy rzeczy: poprawny stopień ochrony IP, wyłącznik różnicowoprądowy i sensownie poprowadzone połączenia wyrównawcze. Samo słowo „bezpieczne” nic nie znaczy, jeśli nie stoi za nim konkret. Ja zawsze patrzę na instalację właśnie przez te trzy filtry, bo to one decydują, czy projekt jest tylko ładny, czy rzeczywiście odporny na warunki codziennego użytkowania.
| Oznaczenie | Co oznacza | Dlaczego jest ważne |
|---|---|---|
| RCD 30 mA | Wyłącznik różnicowoprądowy reagujący na niewielki upływ prądu | Chroni użytkownika przy uszkodzeniu izolacji i jest podstawową warstwą ochrony dodatkowej. |
| IPX4 | Odporność na bryzgi wody z różnych kierunków | To minimum, które najczęściej pojawia się przy oprawach i osprzęcie w strefach narażonych na zachlapanie. |
| IPX7 | Odporność na krótkotrwałe zanurzenie | Wymagane tam, gdzie urządzenie może znaleźć się bezpośrednio w wodzie, czyli w strefie 0. |
| SELV | Bardzo niskie napięcie ochronne z odseparowanym źródłem zasilania | To rozwiązanie, które pozwala stosować urządzenia bliżej wody, ale tylko w bardzo ściśle określonych warunkach. |
| Połączenia wyrównawcze | Wyrównanie potencjałów metalowych elementów w łazience | Ograniczają ryzyko porażenia, gdy obok siebie pojawiają się metalowe rury, grzejnik, wanna i inne przewodzące elementy. |
W łazience nie traktuję RCD jako „magicznej tarczy”, która pozwala zignorować strefy ochronne. To dodatkowe zabezpieczenie, a nie wymówka do montażu czegokolwiek obok natrysku. Podobnie z IP: wysoki stopień szczelności nie zastąpi dobrego projektu, jeśli zasilacz, przewód albo łącznik trafią tam, gdzie nie powinny.
Najlepszy efekt daje więc układ warstwowy: poprawne strefy, odpowiedni osprzęt, właściwe zabezpieczenia i instalacja sprawdzona przed zabudową. Gdy któregoś z tych elementów brakuje, zwykle pojawiają się te same, powtarzalne błędy.
Najczęstsze błędy, które potem wychodzą w remoncie
W praktyce widzę kilka potknięć, które wracają niemal w każdej drugiej łazience robionej „na szybko”. Nie są spektakularne, ale właśnie dlatego bywają groźne: łatwo je przeoczyć, a koszt poprawki po wykończeniu jest zawsze dużo wyższy niż na etapie projektu.
- Planowanie gniazd po wykończeniu łazienki. Wtedy okazuje się, że najwygodniejsze miejsce wpada do strefy ochronnej i trzeba wszystko przerabiać.
- Wybór opraw bez sprawdzenia IP. Dekoracyjna lampa potrafi wyglądać świetnie, ale jeśli nie jest przygotowana na wilgoć, szybko zaczyna sprawiać problemy.
- Założenie, że prysznic walk-in ma takie same granice jak kabina z brodzikiem. To klasyczny błąd, bo w bezprogowym układzie zasięg strefy liczony jest inaczej.
- Umieszczenie pralki „byle gdzie”. Urządzenie AGD potrzebuje nie tylko miejsca, ale też bezpiecznego zasilania i sensownego dostępu serwisowego.
- Ignorowanie połączeń wyrównawczych. W łazience metalowe elementy nie są neutralnym tłem, tylko częścią układu, który trzeba uwzględnić w ochronie.
- Projektowanie oświetlenia wyłącznie pod wygląd. W strefie przy lustrze ważne jest też ograniczenie olśnienia i dobra czytelność twarzy, nie tylko efekt wizualny.
Jeśli miałbym wskazać jeden błąd najdroższy w skutkach, byłoby to wymyślanie instalacji dopiero po ułożeniu płytek. W łazience kolejność ma znaczenie: najpierw strefy i osprzęt, potem zabudowa, a dopiero na końcu dekoracja. To właśnie dlatego dobrze jest zrobić jeszcze jedną kontrolę przed zamknięciem ścian.
Co sprawdzić przed odbiorem instalacji w łazience
Przed odbiorem patrzę na łazienkę jak na układ zależności, a nie pojedynczych elementów. Jeśli coś ma się grzać, świecić, pracować na wilgoci albo być podłączone do zasilania, chcę wiedzieć dokładnie, gdzie to stoi i do jakiej strefy należy. To oszczędza czas, pieniądze i późniejsze poprawki.
- Czy granice stref są rozrysowane pod konkretną wannę, brodzik albo natrysk walk-in, a nie tylko przepisane z katalogowego schematu.
- Czy oprawy, wentylator, grzejnik i ewentualny podgrzewacz mają właściwy stopień IP i odpowiednią klasę ochronności.
- Czy gniazda 230 V i łączniki są poza strefami ochronnymi oraz w miejscu, do którego da się wygodnie dojść na sucho.
- Czy obwody prowadzone do łazienki są objęte ochroną przez RCD 30 mA, z wyjątkiem rozwiązań SELV tam, gdzie mają zastosowanie.
- Czy połączenia wyrównawcze zostały uwzględnione tam, gdzie występują metalowe elementy instalacji.
- Czy instalator zostawił zapas na realne użytkowanie, a nie tylko na „idealny” układ z projektu.
Jeśli miałbym doradzić jedną rzecz, to zawsze zostawiam instalatorowi rysunek z wymiarami sprzętu, nie tylko szkic łazienki. Zmiana deszczownicy, brodzika czy ścianki walk-in potrafi przesunąć granice stref i unieważnić wcześniejsze założenia. Dobra łazienka jest projektowana pod wodę, światło i elektrykę równocześnie, a wtedy estetyka nie kłóci się z bezpieczeństwem.
